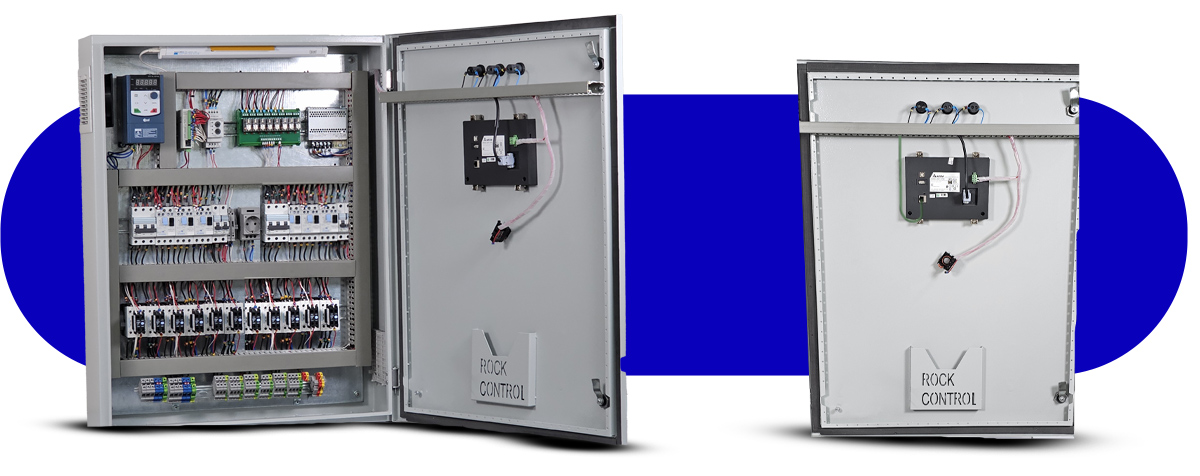

تابلو برق بوستر پمپ مدل RCP_400 (صنعتی پیشرفته)

تابلو برق بوستر پمپ مدل RCP400

بوستر پمپ RCP400 به عنوان یکی از مدل‌های پیشرفته تابلوهای کنترل بوستر پمپ، با بهره‌گیری از HMI مجهز به پورت اترنت، امکان انتقال و مانیتورینگ داده‌ها را در بسترهای نوین ارتباطی فراهم می‌سازد. این سیستم با پشتیبانی از پروتکل MQTT و همچنین قابلیت VNC Server، شرایطی را ایجاد می‌کند که اطلاعات عملکردی بوستر پمپ به‌صورت لحظه‌ای بر روی گوشی موبایل، رایانه و یا هر تجهیز متصل به اینترنت قابل مشاهده و کنترل باشد. چنین قابلیتی باعث شده است تا RCP400 علاوه بر پایداری بالا، از منظر اتوماسیون و مانیتورینگ هوشمند نیز جایگاه ویژه‌ای در پروژه‌های بزرگ ساختمانی و صنعتی داشته باشد.

بوستر پمپ آتشنشانی

به دلیل وجود آپشن های ارتباطی (MQTT ، VNC Server) از این تابلو می توان برای راه اندازی پمپ های آتش نشانی استفاده نمود. به دلیل آنکه این تابلو برق قابلیت اضافه کردن آپشن را به کاربران می دهد می توان از یک سنسور دما (برای مثال RTD) استفاده کرد و دمای حال حاضر محیط را برای کاربران ارسال نمود و حتی می توان حد آلارم تریپ نیز تعیین نمود تا اگر دما از مقدار استاندارد بالاتر رفت مد کاری دستگاه تغییر کند و به مد اظطراری رود.

تمام این نکات در تابلو برق های RCP400 دیده شده است تا از تمام مشکلات احتمالی جلوگیری شود.

قیمت بوستر پمپ آتشنشانی

بوستر پمپ های آتشنشانی به دلیل استفاده از پروتکل های ایمنی قیمت بالا تری به نسبت بوستر پمپ هایی که فقط در جهت پمپاژ آب طراحی شده اند دارند.

برای خرید بوستر پمپ RCP400 و اطلاع از قیمت و مشاوره رایگان با کارشناسان فروش و فنی راک کنترل درارتباط باشید.

متعلقات تابلو بوستر پمپ RCP400

تجهیزاتی که داخل تابلو برق بوستر پمپ RCP400 مورد استفاده قرار گرفته اند به شرح ذیل می باشد:

• یک عدد اینورتر
• پی ال سی دلتا مدل DVP-14SS211T
• برد رله 8 کانال
• منبع تغذیه
• کنترل فاز
• کلید مینیاتوری سه فاز
• کلید حرارتی
• کلید مینیاتوری تکفاز
• ترمینال فیوز خور
• کنتاکتور
• اچ ام ای دلتا مدل DOP-107DV

کاربرد تابلو برق RCP400

این مدل از تابلو برق های بوستر پمپ به دلیل آپشن های پیشرفته ای که دارد معمولا در پروژه های آپارتمانی استفاده نمی شود. رسالت طراحی و تولید این مدل برای استفاده در پروژه های بزرگ مانند هتل ها ، مراکز خرید؛ باشگاه؛ برج های بلند مرتبه و … است.

قابلیت های ویژه (MQTT)

پروتکل MQTT مخفف Message Queuing Telemetry Transport به عنوان یکی از محبوب‌ترین پروتکل‌های ارتباطی در حوزه اینترنت اشیا (IoT) شناخته می‌شود. امروزه بسیاری از شرکت های بزرگ در حوضه اتوماسیون صنعتی از این قابلیت و بستر ارتباطی بسیار قدرتمند استفاده می نمایند.

یکی از شرکت های پیشرو در این موضوع، شرکت دلتا است که بر روی اچ ام ای های سری 100 این قابلیت را قرار داده است.

نکته بسیار حائز اهمیتی که این قابلیت به نسبت دیگر بستر های ارتباطی متمایز می سازد، نحوه ارتباط گیری آن است. برای اینکه بخواهیم پروسه و سیستم خود از راه دور مانیتور و یا حتی کنترل کنیم نیازی به استفاده از IP Static نیست و فقط لازم است که به اینترنت متصل باشیم و از هر نقطه در کره زمین می توان ارتباط را برقرار کرد.

برای برقراری ارتباط MQTT بین تجهیزات می بایست به سه عامل  توجه شود

• فرستنده(Publisher)
• گیرنده(Subscriber)
• سرور(Server یا Broker)

تمام اطلاعاتی که اچ ام ای به سرور ارسال می کند و سرور آن را به تجهیزاتی مانند تلفن همراه ویا هر تجهیز دیگری (اچ ام ای در این حالت به عنوان فرستنده (Publisher) نام دارد.

هر تجهیزی مانند گوشی موبایل و یا کامپیوتر که اطلاعات را برای سرور ارسال و سپس سرور آنها را برای اچ ام ای ارسال می کند( دراین حالت اچ ام ای به عنوان گیرنده (Subscriber) شناخته می شود.

سرور و یا Broker هم واسط میان فرستنده و گیرنده می باشد.

نکته: فرستنده و گیرنده توسط خود اچ ام ای مشخص می شود.

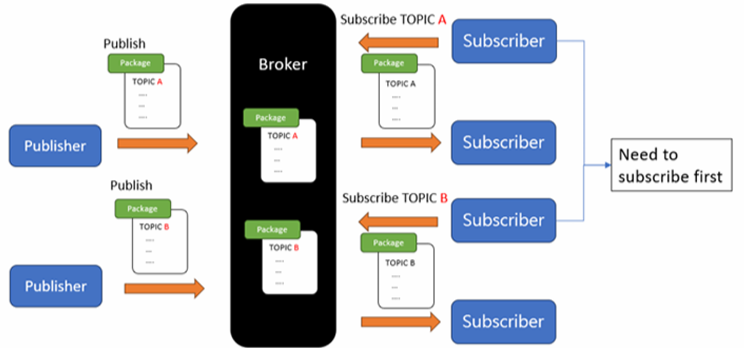

همانطور که در تصویر بالا ملاحظه می فرمایید بستر MQTT به سه بخش Publisher ، Broker و Subscriber تقسیم بندی شده اند.

نحوه استفاده از بستر MQTT:

برای  بهره بردن از MQTT می بایست از طریق این شماره تماس  09126113674 ، سریال اچ ام ای ارسال شود تا اکانت MQTT ساخته شود.

برای دسترسی به این اکانت MQTT به 4 مولفه نیاز است که به شرح ذیل می باشند.

• آدرس سرور (Host)
• پورت (Port)
• اکانت (User)
• پسورد (Password)

و در نهایت از طریق نرم افزار اچ ام ای دلتا (Dia Screen  یا Dop Soft) می بایست تنظیمات MQTT را انجام داد.

ویژگی تابلو برق بوستر پمپ RCP400:

بخش کنترل و هوشمندسازی (Control System)

• استفاده از PLC دلتا (Delta PLC) برای کنترل دقیق و قابل برنامه‌ریزی سیستم
• بهره‌گیری از HMI دلتا (Delta HMI) جهت نمایش وضعیت سیستم و کنترل دستی یا خودکار
• قابلیت نمایش خطاها، هشدارها و وضعیت عملکرد پمپ‌ها بر روی صفحه لمسی
• امکان تغییر پارامترها و تنظیمات کاری سیستم از طریق HMI
• دارای رابط کاربری ساده و گرافیکی برای اپراتور
• هماهنگی کامل بین HMI و PLC جهت عملکرد پایدار و سریع
• قابلیت به‌روزرسانی نرم‌افزاری آسان از طریق پورت USB یا ارتباط شبکه

بخش ارتباطات و مانیتورینگ از راه دور (Communication & Remote Monitoring)

• پشتیبانی از پروتکل MQTT جهت ارسال و دریافت داده‌ها از طریق اینترنت
• قابلیت اتصال به سرور ابری (Cloud Server) برای مانیتورینگ و کنترل از هر نقطه
• امکان ارتباط هم‌زمان با چند دستگاه مختلف از طریق بستر MQTT
• پشتیبانی از VNC Server جهت کنترل کامل HMI از راه دور توسط موبایل، لپ‌تاپ یا تبلت
• نمایش و کنترل تمام صفحات HMI بدون نیاز به حضور در محل تابلو
• استفاده از E-Server دلتا برای مانیتورینگ هم‌زمان چند HMI و PLC در شبکه محلی
• امکان ارسال هشدارها و آلارم‌ها از طریق شبکه (LAN/Internet)
• سازگار با پروتکل Modbus TCP/IP و Modbus RTU جهت ارتباط با سایر تجهیزات صنعتی
• فراهم‌سازی بستر هوشمند برای جمع‌آوری و تحلیل داده‌ها (Data Logging)
• افزایش قابلیت مدیریت و نگهداری پیشگیرانه سیستم با مانیتورینگ آنلاین

بخش طراحی و مستندات فنی (Design & Documentation)

• دارای نقشه‌های کامل دو‌بعدی (2D) جهت نمایش دقیق چیدمان اجزا و مسیر سیم‌کشی‌ها
• طراحی سه‌بعدی (3D) تابلو برای مشاهده فضای داخلی، جانمایی تجهیزات و سیم‌کشی‌ها
• شامل نقشه‌های شماتیکی (Schematic Diagrams) برای درک دقیق مدارهای فرمان و قدرت
• تهیه و طراحی نقشه‌ها با نرم‌افزار مهندسی EPLAN
• ارائه‌ی لیست کامل قطعات (BOM) همراه با نقشه‌ها
• وجود شماره‌گذاری دقیق سیم‌ها، ترمینال‌ها و تجهیزات در نقشه‌ها برای سهولت در نصب و عیب‌یابی
• طراحی مطابق با استانداردهای بین‌المللی تابلو برق (IEC)
• امکان به‌روزرسانی و ویرایش آسان نقشه‌ها در پروژه‌های آینده

بخش رابط کاربری و طراحی HMI (HMI Design & User Interface)

• طراحی صفحات HMI بر اساس سلیقه و نیاز کاربر
• امکان شخصی‌سازی ظاهر گرافیکی شامل رنگ‌ها، آیکون‌ها و چیدمان صفحه‌ها
• نمایش وضعیت پمپ‌ها، خطاها، فشار سیستم و حالت کاری (اتومات/دستی) به‌صورت گرافیکی
• قابلیت تغییر زبان و واحدهای اندازه‌گیری بر اساس درخواست مشتری
• طراحی صفحه‌های تنظیمات و آلارم‌ها با دسترسی آسان و منطقی
• امکان افزودن لوگو و برند اختصاصی مشتری روی صفحه HMI
• استفاده از آیکون‌ها و انیمیشن‌های صنعتی زیبا و سبک برای افزایش خوانایی
• طراحی بر پایه اصول UX/UI صنعتی برای عملکرد سریع و بدون خطا
• قابلیت ذخیره و بازیابی تنظیمات کاربر (User Preset)

با تابلو برق هوشمند RCP400 آینده سیستم‌های پمپاژ را تجربه کنید.

هوشمند، پایدار و قابل کنترل از هر نقطه دنیا

همین حالا با راک کنترل تماس بگیرید و مشاوره رایگان دریافت کنید.
