کلید هوایی (ACB) یک نوع کلید مدارشکن است که برای حفاظت از تجهیزات و تأسیسات در برابر افزایش جریان الکتریکی به کار می رود. این کلید می تواند در شرایطی مانند اضافه جریان و اتصال کوتاه، جریان برق را قطع کند. عملکرد ACB به گونه ای است که با قطع جریان، از آسیب دیدن تجهیزات جلوگیری کرده و به حفظ ایمنی سیستم الکتریکی کمک می کند. بنابراین یکی از تجهیزات بسیار مهم در سیستم های صنعتی هستند. برای دریافت مشاوره خرید کلید هوایی می توانید با شماره 88816973-021 (واحد فنی راک کنترل) تماس بگیرید.

کلید هوایی چگونه کار می کند؟

در این قسمت مراحل کار کلید هوایی را با جزئیات بررسی می کنیم:

حالت عادی : کنتاکت ها بسته هستند (Contacts Closed)

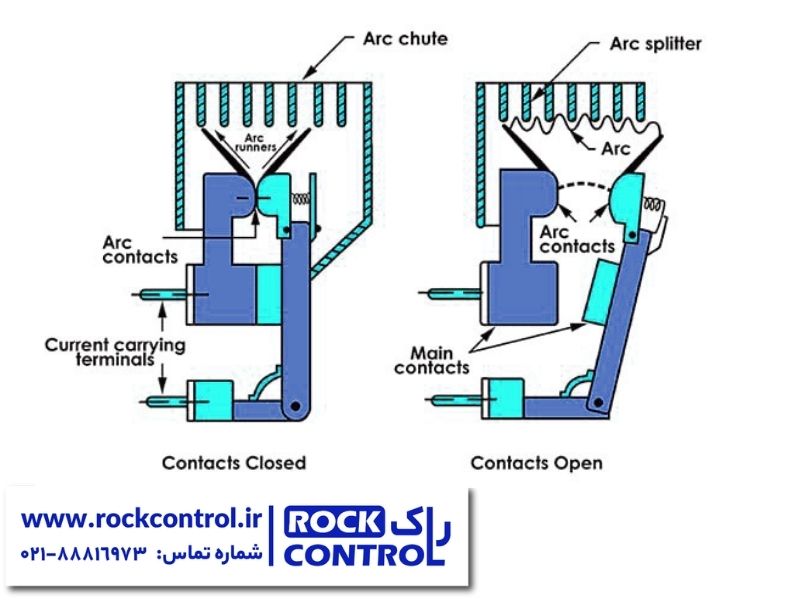

در حالت عادی، کلید بسته است و جریان از طریق کنتاکت های اصلی (Main Contacts) عبور می کند. در تصویر سمت چپ، کنتاکت های اصلی و کنتاکت های آرک هر دو در وضعیت بسته قرار دارند.

شروع فرآیند قطع مدار

وقتی فرمان قطع صادر می شود، کنتاکت های اصلی ابتدا از یکدیگر جدا می شوند، اما کنتاکت های آرک همچنان برای مدت کوتاهی بسته می مانند. در نتیجه، جریان دیگر از کنتاکت های اصلی عبور نمی کند و مسیر آن به سمت کنتاکت های آرک (Arc Contacts) منتقل می شود.

باز شدن کنتاکت های آرک (Contacts Open) و تشکیل آرک

بعد از انتقال جریان به کنتاکت های آرک، آن ها نیز از یکدیگر جدا می شوند. در لحظه جدا شدن این کنتاکت ها، به دلیل ادامه جریان، قوس الکتریکی (مانند جرقه) بین کنتاکت های آرک تشکیل می شود. در تصویر سمت راست، جرقه به صورت خط موج دار در قسمت بالای کنتاکت های آرک دیده می شود.

حرکت قوس الکتریکی روی Arc Runner

پس از تشکیل جرقه، آرک به سمت Arc Runner یا Arcing Horn حرکت می کند. Codrey، Arc Runner و Arc Chute باعث افزایش طول آرک می شوند. هرچه طول قوس بیشتر شود، مقاومت الکتریکی جرقه افزایش پیدا می کند. در تصویر نیز مسیر قوس از کنتاکت های آرک به سمت قسمت بالایی محفظه دیده می شود.

ورود آرک به Arc Chute و تقسیم شدن آن

آرک به سمت بالا و داخل Arc Chute رانده می شود. درون Arc Chute، قطعاتی به نام Arc Splitter قرار دارند. این قطعات جرقه را به چند بخش تقسیم می کنند. همزمان، آرک در اثر قرار گرفتن در این محفظه خنک می شود.
بنابراین دو اتفاق مهم رخ می دهد که هر دو باعث افزایش مقاومت آرک می شوند:

• طول جرقه افزایش پیدا می کند.
• جرقه خنک و به چند بخش تقسیم می شود.

خاموش شدن قوس و قطع جریان

با افزایش طول، خنک شدن و تقسیم شدن آرک، مقاومت آن به اندازه ای افزایش پیدا می کند که افت ولتاژ در دو سر آرک از ولتاژ منبع بیشتر می شود. در نهایت، آرک در نقطه صفر جریان (Current Zero) خاموش می شود و جریان مدار قطع می شود.

انواع کلید هوایی

در بخش قبل، نحوه کار کلید هوایی (ACB) را به صورت جزئی بررسی کردیم. با شناخت انواع ACB، می توان دید که این کلیدها بر اساس تفاوت هایی در نحوه خاموش کردن آرک، ساختار و عملکرد به دسته های مختلفی تقسیم می شوند.

کلید هوایی نوع Plain Brake

کلیدهای هوایی نوع Plain Brake ساده ترین طراحی را دارند. کنتاکت های آرک در این نوع به شکل شاخ هستند. هنگامی که مدار قطع می شود و کنتاکت ها از یکدیگر فاصله می گیرند، آرک بین آن ها شکل می گیرد. سپس کلید هوایی نوع Plain Brake با استفاده از فشار هوا، طول آرک را افزایش می دهد تا آرک خاموش شود.

این نوع کلیدها معمولا در شرایط ولتاژ پایین و برای ولتاژهای حداکثر 12000 ولت استفاده می شوند. کلیدهای هوایی نوع Plain Brake با جریان مستقیم (DC) و جریان متناوب (AC) کار می کنند.

کلید هوایی نوع Magnetic Blowout

کلید هوایی نوع Magnetic Blowout از یک میدان مغناطیسی برای کمک به حذف آرک استفاده می کند. میدان مغناطیسی به تنهایی آرک را خاموش نمی کند. هنگامی که آرک تشکیل می شود، کویل های Blowout یک میدان مغناطیسی ایجاد می کنند. این میدان مغناطیسی به حرکت آرک در امتداد محفظه های خاموش کننده کمک می کند. سپس هوای تحت فشار، طول آرک را افزایش داده و در نهایت آن را از بین می برد.
کلیدهای هوایی نوع Magnetic Blowout در تجهیزاتی با ولتاژ کمتر از 11000 ولت استفاده می شوند.

کلید هوایی نوع Air Chute

کلیدهای هوایی نوع Air Chute از دو نوع کنتاکت استفاده می کنند: کنتاکت های اصلی (Main Contacts) که از مس ساخته شده اند و کنتاکت های آرک (Arc Contacts) که از نقره ساخته شده اند.
هنگام قطع مدار، کنتاکت های اصلی پیش از کنتاکت های آرک از یکدیگر جدا می شوند و به این ترتیب از کنتاکت های اصلی در برابر آرک محافظت می شود. کنتاکت های آرک نیز برای ایجاد حفاظت، پیش از کنتاکت های اصلی بسته می شوند.
کلیدهای هوایی نوع Air Chute در شرایط ولتاژ بالا استفاده می شوند و ولتاژ آن ها می تواند به 420 کیلو ولت یا بیشتر برسد.

کلید هوایی نوع Air Blast

کلید هوایی نوع Air Blast از هوای تحت فشار برای حرکت دادن و خاموش کردن آرک استفاده می کند. هنگامی که با قطع مدار آرک ایجاد می شود، یک شیر باز شده و اجازه می دهد هوای تحت فشار از میان محفظه خاموش کننده آرک (Arc Chute) به سمت بالا حرکت کند. هوا، آرک را به سمت بالا هدایت می کند و در این مسیر، طول آرک افزایش یافته و در نهایت خاموش می شود.
کلیدهای هوایی نوع Air Blast در شرایط ولتاژ متوسط تا بالا استفاده می شوند و برای ولتاژهای حداکثر 15 کیلو ولت به کار می روند.

معرفی برندهای کلید هوایی

کلیدهای هوایی توسط برندهای مختلفی در بازار تجهیزات برق صنعتی تولید می شوند و هر برند، سری های مختلفی از ACB را برای کاربردهای صنعتی، تجاری و توزیع برق ارائه می کند. از شناخته شده ترین تولید کنندگان این تجهیزات می توان به اشنایدر، ABB، زیمنس، ایتون، میتسوبیشی، لگراند، فوجی، LS، هیوندای، تراساکی و چینت اشاره کرد.

• کلید هوایی اشنایدر (Schneider Electric) – فرانسه

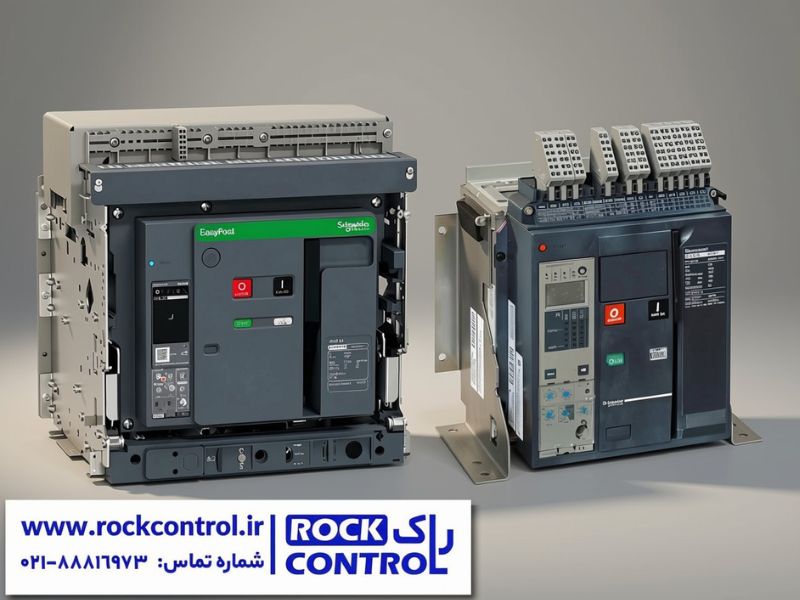

اشنایدر الکتریک یکی از برندهای مطرح تولید کننده کلیدهای هوایی است. سری های Masterpact MTZ و Masterpact NW از محصولات این برند در زمینه ACB هستند و برای توزیع برق و پروژه های صنعتی و ساختمانی مورد استفاده قرار می گیرند. ما در راک کنترل نمایندگی اشنایدر در تهران هستیم و شما می توانید برای استعلام قیمت با ما تماس بگیرید.

• کلید هوایی ABB – سوئیس

برند ABB کلیدهای هوایی سری Emax 2 را در مدل های E1.2 تا E6.2 ارائه می کند. این سری برای کاربردهای صنعتی و تاسیسات توزیع برق طراحی شده و قابلیت هایی مانند پایش انرژی را ارائه می دهد.

• کلید هوایی زیمنس (Siemens) – آلمانی

زیمنس کلیدهای هوایی سری 3WL و 3WA را تولید می کند. این کلیدها قابلیت یکپارچه شدن با تجهیزات Switchgear و سیستم های مدیریت توان زیمنس را دارند و در سیستم های توزیع برق مورد استفاده قرار می گیرند.

• کلید هوایی ایتون (Eaton) – ایرلندی / آمریکایی

ایتون از دیگر تولید کنندگان کلید هوایی است و سری های Magnum و IZM را ارائه می کند. این محصولات در سیستم های توزیع برق و کاربردهای صنعتی مورد استفاده قرار می گیرند.

• کلید هوایی میتسوبیشی (Mitsubishi Electric) – ژاپنی

میتسوبیشی الکتریک کلیدهای هوایی سری AE-SW را تولید می کند. این سری برای کاربردهای صنعتی سنگین طراحی شده است.

• کلید هوایی لگراند (Legrand) – فرانسه

سری DMX³ لگراند یکی از محصولات این برند در زمینه کلیدهای هوایی است و برای سیستم های توزیع برق تجاری و زیرساختی استفاده می شود.

• کلید هوایی فوجی (Fuji Electric) – ژاپنی

فوجی الکتریک کلیدهای هوایی سری AE و OS را ارائه می کند که در صنایع مختلف، به ویژه در بازارهای آسیایی، مورد استفاده قرار می گیرند.

• کلید هوایی ال اس (LS Electric) – کره ای

برند LS کلیدهای هوایی سری Susol AS و Metasol را تولید می کند. این محصولات در سیستم های توزیع برق و بازارهای صادراتی مورد استفاده قرار می گیرند.

• کلید هوایی هیوندای (Hyundai Electric) – کره ای

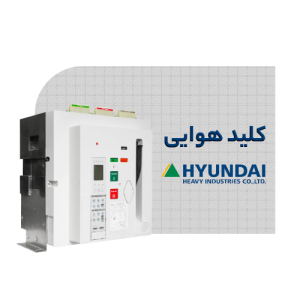

هیوندای الکتریک نیز از تولید کنندگان کلید هوایی است و سری های UAN و HiAN را ارائه می کند.

• کلید هوایی تراساکی (Terasaki) – ژاپنی

برند Terasaki سری های AR و TemPower 2 را در زمینه کلیدهای هوایی ارائه می کند. محصولات این برند در کاربردهای دریایی و صنایع سنگین مورد استفاده قرار می گیرند.

• کلید هوایی چینت (CHINT) – چینی

چینت یکی از تولید کنندگان شناخته شده تجهیزات برق فشار ضعیف است و کلیدهای هوایی سری NA1، NA8 و NXA را ارائه می کند. در منبع ارائه شده، ظرفیت این سری ها تا 6300 آمپر ذکر شده است.
