تابلو برق بوستر پمپ مدل RCP-300 (صنعتی)

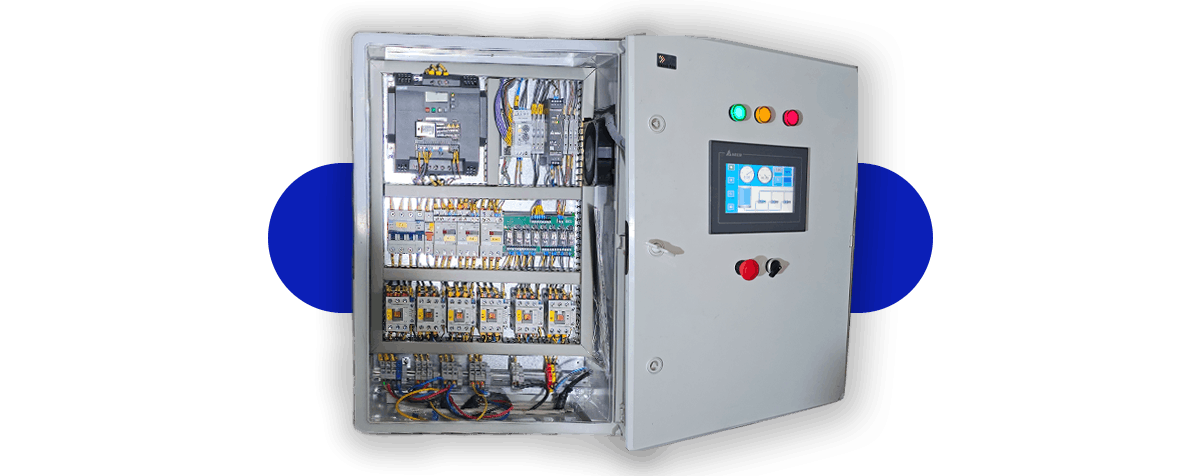

تابلو برق بوستر پمپ مدل RCP300

شرکت راک کنترل با طراحی و عرضه تابلو برق پیشرفته RCP300 توانسته است نقطه عطفی در صنعت بوستر پمپ کشور ایجاد کند. این محصول حاصل سال‌ها تجربه در زمینه اتوماسیون صنعتی و سیستم‌های کنترلی بوده و به گونه‌ای طراحی شده است که علاوه بر کارایی بالا، امکان انعطاف‌پذیری گسترده در پروژه‌های مختلف را نیز فراهم می‌کند.
تابلو برق RCP300 با بهره‌گیری از تجهیزات مدرن برند دلتا (Delta) شامل PLC و HMI، توانسته است ترکیبی از هوشمندی، پایداری و کاربرپسندی را در اختیار مصرف‌کنندگان قرار دهد. استفاده از این سخت‌افزارهای قدرتمند، نه تنها دقت و سرعت در کنترل پمپ‌ها را افزایش می‌دهد، بلکه دست برنامه‌نویسان را برای ایجاد تغییرات و شخصی‌سازی سیستم به صورت کامل باز می‌گذارد.
به صورت پیش‌فرض، این تابلو قابلیت کنترل هوشمند سه پمپ را دارا می‌باشد؛ اما طراحی ماژولار آن به گونه‌ای است که امکان ارتقا و انطباق با پروژه‌های بزرگ‌تر نیز وجود دارد. این ویژگی باعث می‌شود RCP300 به گزینه‌ای ایده‌آل برای کاربردهای مختلف از جمله آبرسانی ساختمان‌ها، مجتمع‌های مسکونی، صنایع و سیستم‌های آتش‌نشانی تبدیل شود.

قیمت بوستر پمپ RCP300:

در تابلو برق بوستر پمپ سری RCP300 به آن دلیل که کارت ورودی آنالوگ حذف شده است، قیمت تمام شده این محصول حدود 10 میلیون تومان کاهش پیدا کرده است. البته که این محصول از سری RCP200 دارای قیمت بالا تریست اما خب ماهیت این سری از تابلو های بوستر پمپ، برای استفاده در پروژه های بسیار بزرگ با تعداد زون های زیاد است.

مقایسه تابلو بوستر پمپ RCP200 و RCP300

مقایسه از نظر قیمت :

● RCP200: اقتصادی‌تر و ارزان‌تر

● RCP300: هزینه بالاتر به دلیل استفاده از تجهیزات پیشرفته‌تر

مقایسه از نظر قابلیت اطمینان و مقاومت

● RCP200: مناسب محیط‌های عادی

● RCP300: مقاوم‌تر در برابر نویز و شرایط سخت محیطی

مقایسه از نظر پروژه هدف

● RCP200: مناسب پروژه‌های کوچک و متوسط با فشار معمولی

● RCP300: ایده‌آل برای پروژه‌های بزرگ، زون‌های متعدد و فشارهای بالا

انعطاف‌پذیری و آپدیت‌ها

● RCP200: انعطاف محدود در تغییرات نرم‌افزاری و سخت‌افزاری

● RCP300: انعطاف بالا، قابلیت ارتقا و پشتیبانی از آپدیت‌های نرم‌افزاری و سخت‌افزاری

نمایشگر (HMI)

● RCP200: نمایشگر کوچک با امکانات محدود

● RCP300: نمایشگر لمسی 7 اینچ با قابلیت مانیتورینگ و تنظیمات پیشرفته

طول عمر کنترلر

طول عمر RCP200 به مراتب کمتر است و دلیل آن استفاده از رله هایی است که داخل خود کنترلر بوستر پمپ استفاده شده است. اگر هر کدام از رله ها دچار آسیب شود می بایست کنترلر برای تعمیر ارسال شود.
ولی به دلیل استفاده PLC با خروجی ترانزیستوری و رله ایزولاتوری که ما بین پی ال سی و کنتاکتور ها استفاده شده است، عمر مفید این تابلو و متعلقات آن زیاد شده و اگر هر کدام از رله ها بسوزند خیلی راحت یک عدد رله تعویض خواهد شد.

اچ ام ای (HMI) دلتا

برای نمایش و ارسال فرامین لازم به پی ال سی از یک اچ ام ای با کد فنی DOP-107BV از برند دلتا استفاده شده است. برای برنامه نویسی این اچ ام ای ای از جدید ترین نرم افزار اچ ام ای دلتا (Delta HMI) به نام DIA Screen استفاده شده است که تمام لوله کشی ها و پمپ ها به صورت گرافیکی و متحرک بارگزاری شده اند. این اچ ام ای به دلیل صفحه نمایش بزرگ و کیفیت بالایی که دارا می باشد و تمام نکات مهم به صورت گرافیکی نمایش داده شده اند.

تنظیمات PID در تابلو بوستر پمپ RCP300:

پی ال سی استفاده شده در این تابلو برق مدل DVP-14SS211T از برند دلتا است و دلیل آنکه از پی ال سی با خروجی ترانزیستوری استفاده کردیم، به دلیل سوییچینگ مکرری است که در این تابلو انجام می شود.
مهندسین تیم فنی مهندسی راک کنترل برای تسریع در راه اندازی پروژه های پمپاژ صفحه ای با عنوان PID Setting طراحی کرده اند و از یک نمودار(Historical Trend Graph) استفاده شده است. دلیل استفاده از این نمودار برای نمایش دادن نقطه تنظیم(Set Point) و مقدار بازخورد(Feed Back) روی نمودار است که این نمودار به تکنسین های ما کمک شایانی می کند.

همینطور که ملاحظه می فرمایید، در تصویر بالا صفحه PID Setting هستش.
رجیستر هایی که برای ضرایب PID در نظر گرفته شده اند دست کاربران را بسیار باز می گذارند چونکه این سیستم به گونه ای برنامه ریزی شده است که کوچک ترین خطایی در آن به وجود نیاید.

تابلو کنترل بوستر پمپ دور متغیر

برای سهولت در بحث نصب، راه اندازی و تعمیرات تمام نقشه های تابلو برق هم به صورت شماتیکی و هم به صورت دو بعدی داخل تابلو برق قرار دارد تا نیاز تعمیر کاران را از هر چیزی برطرف سازد.

همینطور که در تصویر بالا ملاحظه می فرمایید، زمانی که پروژه های بوستر پمپ خود را در اختیار تیم فنی مهندسی راک کنترل قرار می دهید تمام پروژه در ابتدا نقشه شده و در نهایت به مرحله اجرا می رسد.
تصویر بالا نقشه دو بعدی تابلو RCP300 هستش که قابلیت راه اندازی 3 پمپ را دارد. همینطور که در بالا سمت چپ تصویر ملاحظه می فرمایید؛ داخل این تابلو برق از یک عدد اینورتر پنتاکس با کد فنی (DSI200-2K2G3) استفاده شده است که تا 70 درصد مواقع فشار آب ساختمان را به حد مطلوب می رساند.
نکته: در پروژه های بوستر پمپ می بایست حتما توان الکتروموتور و نوع پمپ جوری انتخاب شود که با یک عدد پمپ فشار سیستم در 70 درصد مواقع کافی باشد.
روی درب تابلو برق یه عدد کلید سلکتوری(Selector Switch) سه حالته تعبیه شده است که نحوه کار آن به شرح زیر می باشد.
● حالت صفر
اگر کلید روی حالت صفر باشد سیستم خاموش می باشد و به هیچ عنوان پمپ ها کار نمی کنند.
● حالت یک
در این حالت پمپ ها از پی ال سی (PLC) و اچ ام ای (HMI) فرمان گرفته و به صورت اتوماتیک و با Pressure Transmitter کار می کنند.
● حالت دوم
در این حالت پی ال سی و اچ ام ای خاموش می باشند و تنها یکی از پمپ ها با برق شهر به صورت مستقیم وارد مدار می شوند.

در این حالت بوبین کنتاکتور مربوطه از یک عدد Pressure Switch فرمان می گیرد.
اگر به دنبال اجرای پروژه‌های خود با بالاترین کیفیت و بیشترین ضریب اطمینان هستید، انتخاب درست شما تابلو RCP سری 300 از تیم فنی راک کنترل است.
این تابلوها با استفاده از تجهیزات صنعتی طراحی شده‌اند و حتی در سخت‌ترین شرایط کاری نیز بدون وقفه عملکردی پایدار دارند.
همین حالا برای مشاوره تخصصی رایگان و دریافت بهترین پیشنهاد با ما تماس بگیرید.
تیم فنی راک کنترل آماده همراهی شما در تمام مراحل پروژه است.
