الکتروموتور ها یا همان موتور های قفسه سنجابی دارای چالش هایی در صنعت هستند که هر نیروی الکتریک باید از آن چالش ها اطلاع داشته باشد تا بتواند پروژه های مختلف را داخل صنعت انجام دهد.
چالش های راه اندازی الکتروموتور عبارت اند از:
-چالش راه اندازی: اولین و مهم ترین چالش کار با الکتروموتور، چالش راه اندازی است. برای راه اندازی الکتروموتور ها چند روش مانند: راه اندازی مستقیم (DOL)، راه اندازی همراه با سافت استارتر و راه اندازی با اینورتر یا AC Drive ها.
-چالش حفاظت: چالش بعدی نحوه حفاظت از موتور در برابر اضافه جریان (Over Current)، کمبود جریان (Under Current)، اضافه ولتاژ (Over Voltage) ، کمبود و یا افت ولتاژ (Under Voltage) و حفاظت در برابر اتصال کوتاه.
-چالش کنترل دور یا سرعت: در بسیاری از اپلیکیشن ها نیاز داریم که سرعت موتور به نسبت نیاز ما تغییر کند.
-چالش کنترل گشتاور: و در نهایت چالش کنترل گشتاور؛ برای مثال در بعضی از پروژه های نیاز است که مقدار زور وارد شده به بار کنترل شود و اگر این اتفاق رخ ندهد باعث آسیب به بار و یا به خود الکتروموتور می شود.
برای مثال در بعضی از خطوط پرکن نوشیدنی نیاز است که در بطری ها با یک گشتاور خاصی بسته شود و یا در اپلیکیشن های رول پارچه نیز همینطور باید گشتاور به میزان رول شدن کاغذ تغییر کند و در نهایت کنترل شود.
کمپانی پنتاکس برای اکثر کاربری هایی که در سطح صنعت وجود دارد اینورتر تولید کرده است. پنتاکس سه سری از اینورتر های خود را تا به الان روانه بازار کرده است که محدوده وسیعی از توان ها را پوشش داده است.

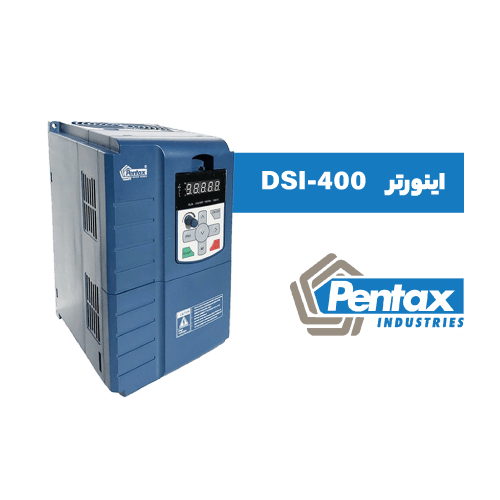

اینورتر پنتاکس سری DSI400 از رنج توانی 0.75KW تا 500KW را ساپورت می کند که البته از رنج توانی 7.5KW به بعد وارد بازار ایران می شود.
دانلود کاتالوگ اینورتر پنتاکس سری DSI-400
اینورتر پنتاکس سری DSI400 سه مود کنترلی اصلی که شامل: 1-V/F Control 2-Speed sensorless vector control(SVC) 3- Speed sensor vector control(FVC) را ساپورت می کند.
نکته بسیار مهم در این سری از اینورترهای پنتاکس امکان اتصال کارت PG یا همان کارت انکودر است.
این اینورتر می تواند در مود کنترل برداری حلقه بسته کار کند و در این مود می توان یک انکودر به اینورتر متصل کرد و در اپلیکیشن هایی مانند کشش، جرثقیل و در مجموع اپلیکیشن هایی که نیاز است ولتاژ و فرکانس جدا از یکدیگر کنترل شوند کاربرد دارد.
نکته: برای اینکه بخواهیم اپلیکیشن را به صورت حلقه بسته (Closed Loop) کنترل کنیم باید اینورتر را تحت سفارش از نمایندگان خرید کنیم تا یک کارت انکودر (PG Card) روی برد فرمان اینورتر متصل شود.
در مجموع در این اینورتر می توانیم به دو صورت سرعت و گشتاور را در مود وکتور، کنترل کنیم که اولین روش وکتور کنترل حلقه باز است که اینورتر از جریان خروجی بازخورد گرفته و به همان نسبت گشتاور و سرعت کنترل می شود و دومین روش با استفاده از یک انکودر می توان سیستم را به صورت حلقه بسته کنترل کرد.
و مرسوم ترین مود کنترلی که این اینورتر پشتیبانی می کند، مود کنترلی ولتاژ به فرکانس یا V/F است که برای اپلیکیشن های گشتاور متغییر مورد استفاده قرار می گیرد.
نکته: در مود کاریV/F در اینورتر پنتاکس انواع مختلف دارد که شامل:
1-Linear V/F: در این روش ولتاژ و فرکانس خروجی اینورتر به صورت کاملا خطی عمل کرده و یک سیکل ثابت را می پیمایند.
2- Square V/F curve: این حالت کاری زمان استارت و استوپ اینورتر را نرم تر می کند و برای بار های حساس بسیار مناسب است.
3- Multi-point V/F: در این حالت کاربر نقاط ولتاژی و جریانی مختلفی را تعیین می کند و مقادیر ولتاژی و فرکانسی اینورتر به همان نسبت تغییر می کند.
همانطور که می دانید اینورتر های پنتاکس سری DSI400 جزو تجهیزات با کاربری سنگین (Heavy Duty) حساب می شود. این اینورتر به خاطر آنکه از مود کنترل برداری حلقه بسته و باز پشتیبانی می کند، قابلیت آن را دارد که گشتاور و یا سرعت را با توجه به تنظیمات مربوطه نسبت به بار کنترل کند.
Startup Torque: گشتاور راه اندازی اینورتر پنتاکس سری DSI400 در مود کاری SVC و در فرکانس 0.5HZ برابر با 150% و در مود FVC در فرکانس 0HZ برابر با 180% است.
Over load capability: ظرفیت اضافه بار این اینورتر 150% اضافه بار در مدت زمان 1 دقیقه و 180% در مدت زمان 3 ثانیه است.
دقت این تجهیز در ثابت نگه داشتن سرعت در مود SVC 0.5% و در مودFVC برابر با 5% است.
نکته: منظور از اعداد بالا تلرانس سرعت یا همان درصد خطایی که امکان دارد اینورتر داشته باشد.
ترمینال های قدرت و فرمان اینورتر DSI400:
به غیر از ترمینال های R,S,T و U,V,W این اینورتر دارای دو پایه که به دو سر پایه های DC-LINK متصل شده اند می باشد؛ از این دو پایه برای اتصال مقاومت ترمز و یا واحد مقاوت ترمز استفاده می شود. و آخرین ترمینال موجود پایه ارت و یا اتصال زمین است.
این اینورتر دارای یک تعداد پایانه(Terminal) برای بحث کنترلی اینورتر است.

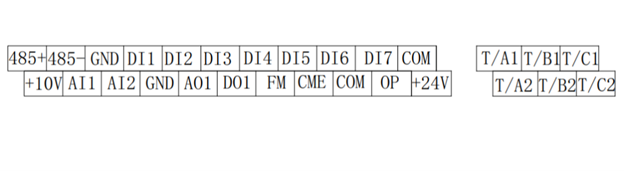

در تصویر بالا آرایش و چیدمان ترمینال های فرمان اینورتر را ملاحظه می کنید.
از سمت چپ ردیف بالا شروع به توضیح دادن آنها می کنیم.
485+,485-: ترمینال ها 485+,485- برای ارتباط درایو از طریق شبکه Modbus هستش. بستر فیزیکی این شبکه RS485 است.
GND: اینورتر پنتاکس سری DSI400 دارای دو عدد ترمینال GND است که در واقع پتانسیل این پایه صفر است و با ترمینال 10V یک منبع تغذیه را تشکیل می دهند. (این اینورتر دارای دو عدد ترمینال GND است).
DI1~DI7 : این ترمینال های 7 عدد ورودی دیجیتالی هستند که یک عدد از آنها ورودی سرعت بالا و یا High Speed است.
COM: این ترمینال مشترک ورودی های دیجیتال است.
+10V : منبع تغذیه 10V.
AI1/AI2 : دو عدد ورودی آنالوگ.
AO1 : خروجی آنالوگ.
DO1 : خروجی ترانزیستوری (نکته بسیار مهم در رابطه با این خروجی این است ترانزیستوری که در این قسمت وجود دارد فقط می تواند عملیات کلیدزنی انجام دهد و نمی توان به عنوان خروجی پالس از آن استفاده کرد.
FM: این ترمینال هم به عنوان یک ترانزیستور است که می توان تا 100KH از آن پالس دریافت کرد.
OP : این ترمینال برای مشخص کردن نحوه تحریک ورودی های دیجیتال است. اگر 24V به این ترمینال متصل شود، ورودی های دیجیتال با منفی و یا COM تحریک می شوند. و اگر COM به این ترمینال متصل شود ورودی های دیجیتال باV 24تحریک خواهند شد؛ در واقع این ترمینال همان NPN و یا PNP بودن را مشخص می کند.
A1/B1/C1 : اولین خروجی دیجیتال از نوع رله ای.
A2/B2/C2: دومین خروجی دیجیتال از نوع رله ای.
در این بخش در رابطه با ویژگی اینورترهای پنتاکس سری DSI400 صحبت خواهیم کرد و چند ویژگی مهم این اینورتر را خدمت شما خواهیم گفت.
اولین ویژگی این اینورتر: تنظیمات چند موتوره و یا همان Multi Motorsاست. به این اینورتر می توان 4 عدد موتور متصل کرد و تنظیمات هر یک از آنها را در سر دسته پارامتر های مختص به آن انجام داد. با استفاده از دو ورودی دیجیتال به صورت باینری می توان بین پمپ ها تغییر حالت داد.
دومین قابلیت: اتصال کارت PG یا انکودر که با این عمل می توان خیلی از اپلیکیشن هایی که می خواهیم مقدار چرخش، متراژ و سرعت را اندازه گیری کنیم بسیار کاربردی است.
نکته: یکی از ورودی های دیجیتال این اینورتر می تواند پالس های ورودی را تا 100KH پردازش کند و براساس آن فرامین دلخواه را صادر کند.
و قابلیت بعدی این اینورتر در رابطه با تنظیمات PID است. این اینورتر تنظمات کاملی برای کنترل مقادیر فیزیکی به کاربران می دهد و از این اینورتر می توان برای کنترل یک عدد عملگر استفاده کرد.
سخن پایانی: اگر اینورتری می خواهید که قابلیت ها و آپشن های قدرتمندی را در اختیار شما قرار دهد می توانید از این اینورتر بهره کافی را ببرید. فقط نکته مهم در رابطه با این اینورتر اینست که شروع رنج توانی این اینورتر از 7.5KW است.
