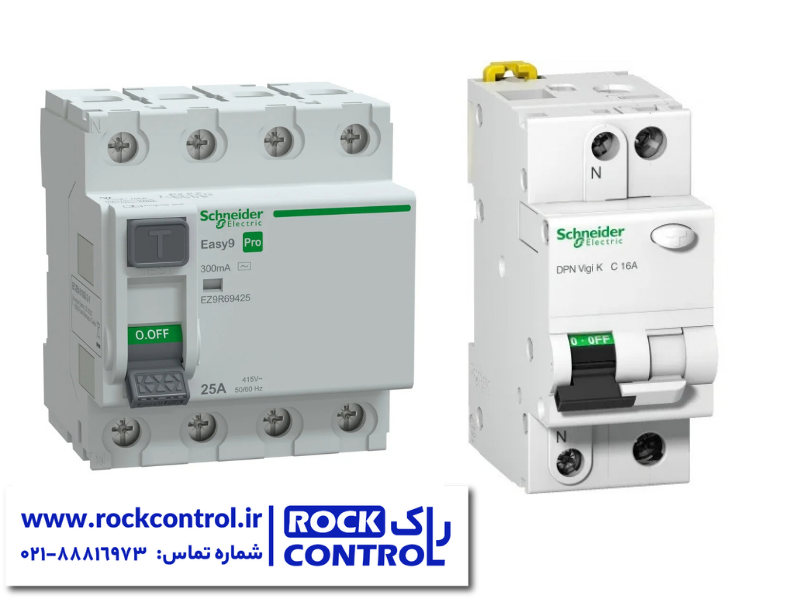

RCCB یک دستگاه حسگر جریان الکتریکی است. این دستگاه می تواند به طور خودکار مقدار جریان را اندازه گیری کند و در صورت بروز خطا در مدار متصل، یا زمانی که جریان از حساسیت نامی فراتر رود، مدار را قطع کند. RCCB به ویژه در مواقع بروز ناگهانی اتصال به زمین بسیار کارآمد است. این دستگاه در برابر خطرات برق گرفتگی و در موارد بدتر، آتش سوزی محافظت ایجاد می کند. با نصب RCCB، مدار بی درنگ قطع می شود و از این طریق، احتمال برق گرفتگی، آتش سوزی و شوک الکتریکی به حداقل می رسد.
شما می توانید برای خرید کلید محافظ جان از مشاوره تخصصی کارشناسان فنی راک کنترل کمک بگیرید. لازم به ذکر است با خرید از مجموعه ما ضمانت اورجینال بودن کالا و گارانتی معتبر شرکتی دریافت خواهید کرد.
RCCB طوری طراحی شده که بر مدار الکتریکی نظارت کند و تنها زمانی که مشکلی پیش می آید، وارد عمل شود. این دستگاه در جریان عادی برق دخالتی نمی کند، اما به محض احساس خطر، فوراً واکنش نشان می دهد. در ادامه مراحلی که انواع مختلف RCCB برای کارکرد طی می کنند توضیح داده شده است.
در شرایط عادی، برقی که از سیم فاز وارد مدار می شود باید به طور کامل از طریق سیم نول بازگردد. همین تعادل است که ایمنی را حفظ می کند. RCCB به طور مداوم این جریان را زیر نظر دارد. تا زمانی که هر دو جریان با هم برابر باشند، کلید RCCB غیرفعال باقی می ماند و اجازه می دهد دستگاه ها بدون وقفه کار کنند.
مشکلات زمانی آغاز می شوند که مقداری جریان از مسیر مورد نظر خود خارج شود. این اتفاق می تواند به دلیل آسیب دیدگی عایق، سیم کشی معیوب یا تماس تصادفی انسان رخ دهد. هنگامی که این نشتی رخ می دهد، تعادل بین فاز و نول به هم می خورد. RCCB این تفاوت را بی درنگ تشخیص می دهد.
به محض اینکه عدم تعادل از حد ایمن فراتر رود، مکانیزم داخلی دستگاه فعال می شود. کلید RCCB منتظر بدتر شدن وضعیت نمی ماند. در عوض، با فعال سازی سیستم قطع خود، بی درنگ واکنش نشان می دهد. این واکنش سریع برای پیشگیری از برق گرفتگی و کاهش خطر آتش سوزی حیاتی است.
به محض تشخیص خطا، RCCB تغذیه برق را در عرض چند میلی ثانیه قطع می کند. حتی مواجهه کوتاه مدت با جریان نشتی می تواند خطرناک باشد و همین واکنش سریع حداکثر حفاظت را برای افراد و اموال تضمین می کند.
پس از رفع مشکلی که باعث نشتی شده، RCCB را می توان به صورت دستی ریست کرد. این ویژگی تضمین می کند که مدار به طور خودکار در حالی که خطا هنوز برطرف نشده، دوباره راه اندازی نشود. چنین عملکرد کنترل شده ای، ایمنی کلی و قابلیت اطمینان بلند مدت تأسیسات الکتریکی را تقویت می کند.
انواع RCCB عبارتند از:

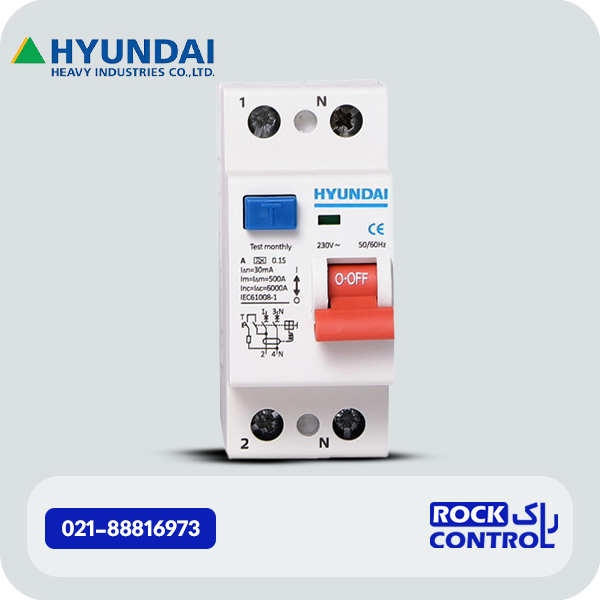

این نوع در تغذیه تک فاز که تنها شامل یک سیم نول و یک سیم فاز است، به کار می رود. این دستگاه دو سر دارد که سیم نول و سیم فاز به آن ها متصل می شوند. با کمک یک کلید چرخشی می توان RCCB را روشن و خاموش کرد. همچنین دارای یک دکمه تست است که به آزمایش دوره ای عملکرد RCCB کمک می کند. بسته به عملکرد و نوع حفاظت، هر محصول ممکن است آرایش قطبی 2P یا 1P + N داشته باشد.

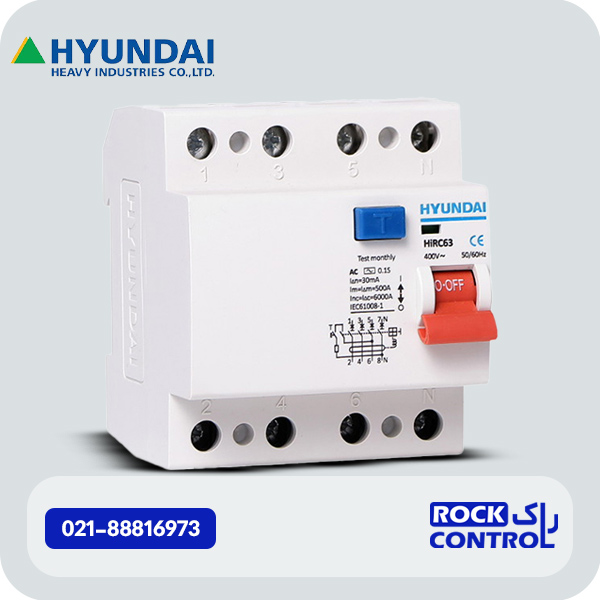

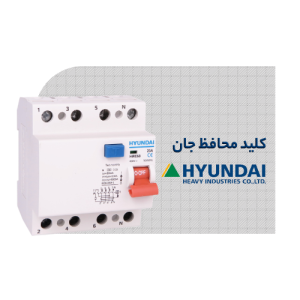

RCCB چهارپل در اتصال تغذیه سه فاز که شامل یک سیم نول و سه سیم فاز است، به کار می رود. این نوع نیز دو سر دارد که سیم نول و سه سیم فاز به آن ها متصل می شوند. این تنها تفاوت بین RCCB دوپل و چهارپل است. بقیه عملکرد در هر دو مشابه است. آرایش کلیدهای محافظ جان چهار پل نیز براساس عملکرد ممکن است 4P یا 3P + N باشند.
کلیدهای محافظ جریان نشتی (RCCB) بر اساس حساسیت و کاربردشان طبقه بندی می شوند. طبقه بندی های اصلی عبارتند از:
انتخاب نوع مناسب به محیط الکتریکی خاص و سطح حفاظت مورد نیاز برای دستگاه ها و مدارهای متصل بستگی دارد.
اگرچه به طور عمومی وقتی در بازار ایران از عبارت «کلید محافظ جان» استفاده می کنیم در مورد RCCB صحبت می کنیم، اما انواع دیگری از کلیدهای حفاظتی وجود دارند که با همین هدف ساخته شده اند. در ادامه برخی از آن ها را معرفی می کنیم.
RCB یا کلید محافظ جریان باقیمانده، تجهیزاتی هستند که جریان را از مدار قطع می کنند تا از برق گرفتگی جلوگیری شود. نشتی جریانی که این دستگاه می تواند تشخیص دهد، بین ۵ تا ۳۰ میلی آمپر است.
اساساً، RCB در مدارها برای حفاظت از جان انسان در برابر شوک الکتریکی یا برق گرفتگی به کار می رود. در صورتی که فردی به هر نحوی دچار برق گرفتگی شود، RCB این موضوع را تشخیص داده و مدار را قطع می کند. همچنین اگر به هر شکلی یک تجهیز برقی مانند موتور یا تابلو برق دار شود، در این حالت نیز RCB مدار را قطع می کند.
دستگاه جریان باقیمانده یا RCD وسیله ای است که برای نجات جان انسان ها طراحی شده است. هدف از طراحی آن جلوگیری از برق گرفتگی مرگبار فرد در صورت تماس با چیزی برق دار، مانند یک سیم لخت، است. این دستگاه می تواند در صورت وقوع آتش سوزی برقی نیز حفاظت فراهم کند.
RCDها سطحی از حفاظت فردی ارائه می دهند که کلیدهای مینیاتوری یا فیوزهای معمولی قادر به ارائه آن نیستند. این دستگاه ایمنی در صورت بروز خطا به طور خودکار قطع می شود. بنابراین اساساً برای حفاظت در برابر خطرات برق گرفتگی و همچنین آتش سوزی ناشی از اتصالی زمین طراحی شده است.
کلید محافظ جریان باقیمانده با حفاظت در برابر جریان اضافی، یا RCBO، عموماً در کاربردهایی به کار می رود که نیاز به حفاظت هم در برابر جریان های اضافی (اتصال کوتاه و اضافه بار) و هم در برابر نشتی جریان به زمین دارند. RCBOها در تشخیص این نوع خطاها کمک می کنند.
به محض تشخیص این خطاها، مدار را قطع می کند و حفاظت کامل افراد و تجهیزات مرتبط را تضمین می کند. توصیه می شود که یک RCBO به هر مدار جداگانه متصل شود. به این معنا که اگر خطایی در یک مدار رخ دهد، هیچ تأثیری بر عملکرد مدارهای دیگر نخواهد داشت.
هر دو کلید RCCB و ELCB برای کاهش خطرات الکتریکی طراحی شده اند، اما رویکردشان به ایمنی متفاوت است. یکی بر تشخیص عدم تعادل در جریان تمرکز دارد، در حالی که دیگری به شرایط زمین کردن (اتصال زمین) وابسته است. بررسی امکانات هر یک در جدول، درک تفاوت بین ELCB و RCCB را آسان تر میکند.
این جدول به روشنی تفاوت بین ELCB و RCCB را نشان می دهد و توضیح می دهد چرا کلید RCCB در سیستم های الکتریکی امروزی برای ایمنی و قابلیت اطمینان بهتر، ترجیح داده می شود.
| مشخصات | RCCB | ELCB |
|---|---|---|
| نام | Residual Current Circuit Breaker | Earth Leakage Circuit Breaker |
| معنی | کلید محافظ جریان باقیمانده | کلید محافظ نشتی زمین |
| نحوهی تشخیص خطا | بررسی عدم تطابق بین جریان فاز و نول | تشخیص افزایش ولتاژ در خط زمین |
| وابستگی به سیستم زمین | حتی در صورت ضعیف یا نبود اتصال زمین نیز کار می کند | برای عملکرد نیاز به اتصال زمین مناسب دارد |
| سرعت واکنش | بسیار سریع | کندتر |
| سطح حساسیت | می تواند جریان های نشتی بسیار کوچک را تشخیص دهد | حساسیت کمتری نسبت به نشتی های جزئی دارد |
| کاربرد امروزی | در سیستم های برقی مدرن رایج است | در تأسیسات جدید به ندرت استفاده می شود |
| ایمنی کلی | حفاظت بالاتر برای جان انسان | حفاظت محدودتر |
عوامل زیر مهم ترین فاکتورها در تعیین قیمت RCCB هستند:
تعداد پل ها یکی از مستقیم ترین عوامل مؤثر بر قیمت است. RCCB دو پل معمولاً در سیستم های تک فاز، مانند منازل، مغازه ها و ساختمان های تجاری کوچک استفاده می شود. RCCB چهار پل در سیستم های سه فاز، مانند کارخانه ها، ساختمان های تجاری و تابلوهای توزیع صنعتی به کار می رود. به طور کلی، RCCB چهار پل به دلیل داشتن قطعات بیشتر و ساختار بزرگ تر، از RCCB دو پل گران تر است.
مقادیر رایج جریان نامی RCCB شامل ۲۵، ۴۰، ۶۳، ۸۰ و ۱۰۰ آمپر است. جریان نامی بالاتر معمولاً به قطعات هادی قوی تر، کنتاکت های بزرگ تر و مقاومت حرارتی بهتری نیاز دارد. به همین دلیل، RCCB با جریان نامی ۶۳ آمپر معمولاً گران تر از نمونه های ۲۵ یا ۴۰ آمپر است. خریداران باید جریان نامی را بر اساس طراحی واقعی مدار انتخاب کنند، نه صرفاً بر اساس قیمت.
RCCBها با مقادیر مختلف جریان نشتی، مانند ۱۰، ۳۰، ۱۰۰ و ۳۰۰ میلی آمپر عرضه می شوند.
سطوح مختلف حساسیت می توانند بر طراحی محصول و قیمت آن تأثیر بگذارند. مقدار صحیح باید بر اساس کاربرد انتخاب شود.
نوع RCCB تأثیر زیادی روی قیمت دارد. نوع AC اقتصادی ترین گزینه و مناسب مصارف پایه است، نوع A برای مدارهای دارای تجهیزات الکترونیکی با احتمال نشتی DC به کار می رود، و نوع B که در شارژ خودروی برقی، سیستم های خورشیدی و تجهیزات صنعتی استفاده می شود، معمولاً به مراتب گران تر از دو نوع دیگر است. انتخاب نوع نامناسب، حتی اگر ارزان تر باشد، حفاظت کافی ایجاد نمی کند.
گواهینامه نیز بر قیمت RCCB تأثیر می گذارد. پروژه های مختلف ممکن است به انطباق با استاندارد IEC، نشان CE، تأییدیه های محلی یا گزارش های آزمایشی خاصی نیاز داشته باشند. محصولات دارای گواهینامه معمولاً نیازمند آزمایش های دقیق تر و کنترل کیفیت بیشتری هستند که هزینه تولید را افزایش می دهد. برای خریداران حرفه ای، گواهینامه برای تأیید پروژه و ایمنی بلند مدت اهمیت دارد.
تفاوت واقعی بین RCCBها اغلب در درون خود محصول نهفته است. عوامل مهم مرتبط با کیفیت عبارتاند از:
یک RCCB قابل اطمینان ممکن است هزینه بیشتری داشته باشد، اما می تواند خطر خرابی، شکایات مشتریان و هزینه های نگهداری را کاهش دهد.
در جدول زیر مقایسه ای از برندهای مختلف انجام داده ایم تا با نقاط قوت و بیشترین حوزه خرید هر یک آشنا شوید. به طور کلی برند در انتخاب تجهیزات برق صنعتی ، فاکتور مهمی است که بسته به حساسیت و الزامات پروژه باید به آن توجه کنید.
| برند | حوزه مناسب | بیشترین حوزه خرید |
|---|---|---|

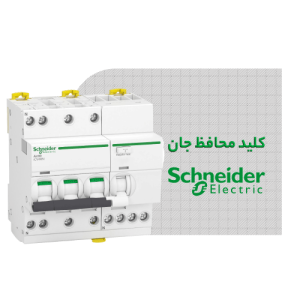

| اشنایدر (Schneider) | سیستم های حفاظت و توزیع ولتاژ پایین در سطح پرمیوم | پروژه های تجاری، تابلو سازان، پروژه هایی با الزامات فنی مشخص |
| ABB | حفاظت الکتریکی، اتوماسیون و توزیع برق صنعتی | تابلوهای صنعتی، زیرساخت ها، پروژه های مهندسی بین المللی |
| زیمنس (Siemens) | سیستم های یکپارچه برق و زیرساخت های صنعتی | پروژه های صنعتی، تجاری و پروژه های دارای الزامات فنی دقیق |
| Eaton | سیستم های حفاظت مدار و توزیع برق | ساختمان های تجاری، تأسیسات صنعتی، پروژه های OEM |
| Legrand | توزیع برق مسکونی و تجاری | توزیع برق ساختمان، تابلوهای ماژولار، تجهیزات و سیستم های سیم کشی |
| Hager | توزیع برق مسکونی و تجاری سبک | تابلوهای توزیع، تجهیزات حفاظت ماژولار، سیستم های برق ساختمان |
| CHINT | تجهیزات برق فشار ضعیف با تمرکز بر قیمت و عرضه گسترده | توزیع کنندگان، پروژه های حساس به هزینه، دسترسی گسترده به محصولات |
| LS | تجهیزات برق صنعتی و محصولات اتوماسیون | توزیع برق صنعتی، سیستم های الکتریکی مرتبط با اتوماسیون |
| Fuji | تجهیزات برق صنعتی و محصولات اتوماسیون تجهیزات برق صنعتی و سیستم های کنترل | توزیع برق صنعتی، سیستم های الکتریکی مرتبط با اتوماسیون پروژه های صنعتی، کنترل الکتریکی، توزیع برق |
