بوستر پمپ آبرسانی یک سیستم تقویت فشار آب است که از ترکیب چند پمپ، تجهیزات کنترلی و شیرآلات ساخته میشود. در واقع کار اصلی بوستر پمپ تامین فشار آب و دبی در حد استاندارد برای شبکههای مصرفی خانگی و صنعتی است تا در زمان تغییر میزان مصرف، فشار آب ثابت بماند.بوستر پمپ آب خانگی از چندین پمپ تشکیل شده است، که بهصورت موازی به یکدیگر متصل میشوند و به تقویت و حفظ فشار آب یکنواخت طبقات ساختمانها کمک میکنند. این تجهیز راهکاری مناسب برای ساختمانهای تجاری، اداری و مسکونی با فشار آب پایین است زیرا با تغییرات مداوم فشار آب و ایجاد نوسان هم ساکنین دچار مشکل میشوند و هم لولهها آسیب میبیند. در حالی که نصب بوستر پمپ خانگی این چالشها را برطرف میکند. برای دریافت قیمت بوستر پمپ خانگی با کارشناسان فروش راک کنترل تماس بگیرید.
موارد بسیار زیادی روی قیمت بوستر پمپ آبرسانی تاثیرگذار است که در ادامه به آنها اشاره میکنیم.
بوستر پمپ آتش نشانی از اتصال چندین پمپ تشکیل میشود و وظیفه افزایش و تقویت فشار آب در لولههای آتش نشانی را بر عهده دارد. این تجهیز میتواند فشار و دبی مورد نیاز سیستمهای آتش نشانی را با صرفهجویی در انرژی و با بازدهی بالا تامین کند. گنجایش بوستر پمپ آتش نشانی با توجه به نوع و تعداد تجهیزات آن متغیر است. استفاده از تابلو بوستر پمپ آتش نشانی از ایجاد خطرات جانی و مالی در هنگام آتش سوزی جلوگیری میکند و اطمینان بالایی را در ساختمانها فراهم میکند. لازم به ذکر است، نصب و راه اندازی بوستر پمپ آتش نشانی نیازمند تخصص فنی است و اجرای آن بهصورت دقیق براساس استانداردهای مجاز اهمیت بسیار زیادی دارد.
نقشه تابلو برق بوستر آتش نشانی برای نمایش نحوه اتصال قطعههای برقی و الکترونیکی تهیه میشود. جزییات این نقشه شامل مواردی مانند رلههای حفاظتی، صفحه نمایش دیجیتالی، کلیدهای کنترلی و دیگر قطعات است که استفاده از آن برای کنترل از راه دور سیستمهای پمپ آتش نشانی اهمیت دارد. در واقع این نقشه مشابه نمودارهای الکتریکی است که با استفاده از الگوهای الکتریکی و خطوط ارتباطی روش کار و ارتباط میان قطعهها را بهصورت دقیق نشان میدهد.
قیمت بوستر پمپ آتش نشانی به عوامل زیر وابسته است.
بوستر پمپ آتش نشانی با قابلیتهای اضافی مانند اتصال به سیستمهای هوشمند، صفحه نمایش دیجیتالی، سیستمهای کنترلی بیشتر و… قیمت بالاتری دارد. زیرا این موارد موجب کارکرد دقیق و کاربردی بودن آن در سیستمها میشود.
بوستر پمپ Booster Pump System یک سیستم تقویت فشار آب است که از ترکیب چند پمپ، تجهیزات کنترلی و شیرآلات ساخته میشود. در واقع کار اصلی بوستر پمپ تامین فشار آب و دبی در حد استاندارد برای شبکههای مصرفی است تا در زمان تغییر میزان مصرف، فشار آب ثابت بماند. از مزیتهای اصلی استفاده از بوستر پمپ آبرسانی دور متغیر میتوان به موارد زیر اشاره کرد.
در جدول زیر انواع بوستر پمپ را با توجه به کارکرد معرفی میکنیم.
| دستهبندی | نوع | کاربردها |
|---|---|---|
| براساس نوع کارکرد | Industrial Booster Pump | برای ثابت نگه داشتن فشار آب در مصارف صنعتی |
| Water Supply Booster Pump | مناسب مکانهایی با مسافت طولانی و فشار کم، مثل لولهکشی شهری | |
| Fire Booster Pump | مخصوص سیستمهای آتشنشانی؛ برای کار در شرایط اضطراری حتی با سطح آب کمتر از حد استاندارد | |
| Home Booster Pump | کاربردیترین مدل برای ساختمانهای بزرگ و برجها | |
| براساس روش کنترلی | Control Methods | سیستمهای بوستر پمپ میتوانند با روشهای کنترلی مختلف طراحی شوند. |
| براساس نوع پمپ مورد نیاز | End Section Pump | یکی از مدلهای پمپ در بوستر پمپها |
| Split Case Pump | پمپ با ویژگیهای خاص و نگهداری آسانتر در بعضی کاربردها | |
| Vertical Multi Stage Pump | پمپ طبقاتی عمودی با توانایی تأمین فشار بالا | |
| براساس نوع ساخت | تابلو برق بوستر پمپ متصل | ساخت تابلو برق متصل به مجموعهای از پمپها |
| تابلو برق بوستر پمپ جداگانه | ساخت تابلو برق مجزا از مجموعهای از پمپها |
بوستر پمپ از اجزا و قطعات مختلفی مانند تجهیزات مکانیکی و الکتریکی تشکیل میشود که در ادامه هر کدام را بیان میکنید.
در بسیاری از سیستمهای قدیمی قطع و وصل پمپ توسط سوئیچ مکانیکی انجام میگرفت. این روش علاوهبر ایجاد نوسان فشار آب، باعث افزایش استهلاک پمپها، مصرف انرژی بالا و کاهش عمر مفید تجهیزات میگردید.
با توجه به این چالشها، تیم فنی و مهندسی شرکت راک کنترل اقدام به ساخت و راه اندازی بوستر پمپ هوشمند مجهز به تابلو کنترل بوستر پمپ دور متغیر کرده است این فناوری باعث میشود که فشار آب به صورت پایدار تأمین شود و پمپها تنها در صورت نیاز و با سرعت متناسب وارد مدار شوند. نتیجهی این نوآوری، کاهش مصرف انرژی، افزایش طول عمر پمپها و عملکرد پایدار در هر شرایط کاری است. در ادامه به بررسی انواع محصولات بوستر پمپ در مجموعه راک کنترل میپردازیم.
در این مدل تنها یک عدد اینورتر از برند دلتا و یا پنتاکس قرار میگیرد و از طریق پارامترهای داخلی خود تجهیز و تنظیمات PID تنها یک عدد پمپ را بهصورت دور متغیر میتوان کنترل کرد و فشار سیستم را به حد نیاز کاربر رساند. کاربرد این نوع بوستر پمپ در ساختمانهایی با تعداد واحد و طبقات محدود (نهایتا 1 واحد 3 طبقه) است.
این مدل بوستر پمپ امکان راهاندازی ۱ تا ۴ پمپ را فراهم میکند. همچنین سیستم میتواند بهصورت فول درایو (Full Drive) عمل کند یا در حالتی که تنها یکی از پمپها توسط درایو کنترل میشود و در صورت نرسیدن فشار به نقطه تنظیم (Set Point)، دیگر پمپها بهطور مستقیم وارد مدار شوند.

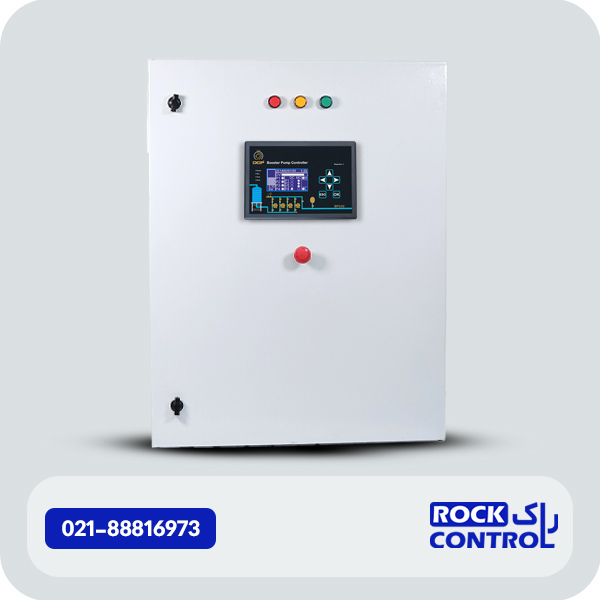

در این مدل، با استفاده از کنترلر بوستر پمپ (Booster Pump Controller) و سیم بندی متناسب با نوع کاربری می توان سیستم را بهصورت پیشرفته تحت کنترل قرار داد. همانطور که در بالا ذکر شد، سیم بندی کنترلر بوستر پمپ به نوع نیاز کاربر وابسته است و با توجه به آن پارامترهای داخلی کنترلر نیز، متناسب با نوع سیم بندی تغییر میکند.

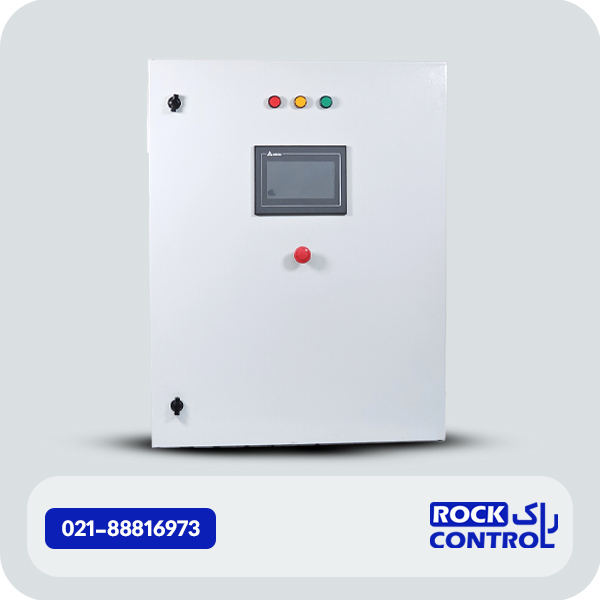

این نوع از بوستر پمپ قابلیت راهاندازی و کنترل تا سه زون فشار که مجموعا 9 پمپ میباشد، را برعهده دارد. در این مدل کنترلر بوستر پمپ قرار ندارد. تیم فنی مهندسی راک کنترل برای بالا بردن ضریب اطمینان در این مدل از تجهیزات اتوماسیون صنعتی از جمله PLC و HMI استفاده میکنند تا فشار ساختمانهای بلند و مجموعههای بزرگ را به بهترین و دقیقترین حالت کنترل نمایند. شرکت فنی مهندسی راک کنترل نمایندگی دلتا است و در سیستمهای بوستر پمپ مدل RCP300 از پی ال سی و اچ ام ای برند دلتا استفاده میکند.
این مدل دقیقا مشابه بوستر پمپ RCP-300 است و تنها تفاوت آن در امکان استفاده از پروتکل MQTT و VNC SERVER برای ارسال اطلاعات درخواستی بهصورت وایرلس میباشد.
سیستمهایی وجود دارد که پمپها در آن بدون کنترل دور متغیر و بهصورت مستقیم با سرعت ثابت وارد مدار میشوند. در جدول زیر معایب آن را بیان میکنیم.
| معایب | توضیحات |
|---|---|
| نوسان فشار در شبکه | به دلیل ثابت بودن سرعت پمپ، فشار سیستم مداوم بالا و پایین میشود (نارضایتی مصرف کننده و خرابی تجهیزات) |
| روشن و خاموش شدن مکرر پمپ | در مصارف جزئی، پمپ باید سریع خاموش و روشن شود که استهلاک موتور، کنتاکتور و کلیدهای حفاظتی را به همراه دارد. |
| افزایش استهلاک مکانیکی و الکتریکی | استارتهای مکر باعث فشار مکانیکی و حرارتی روی موتور میشود این مسئله موجب کاهش عمر یاتاقان، سیمپیچ و تابلو برق میشود. |
| مصرف انرژی بالا | پمپ همیشه با 100% سرعت اسمی کار میکند، حتی وقتی دبی مورد نیاز کمتر است و باعث هدر رفتن انرژی نسبت به سیستمهای مجهز به درایو میشود. |
| ضربه قوچ (Water Hammer) | روشن و خاموش شدن ناگهانی پمپ باعث تغییر سریع جریان آب خواهد شد و احتمال ترکیدگی لولهها و خرابی در اتصالها را افزایش میدهد. |
| عدم انعطافپذیری | فشار و دبی دقیق تنظیم نمیشود و سیستم فقط برای شرایط خاص طراحی شده است که در مصارف متغیر عملکرد بهینهای ندارد. |
| هزینههای نگهداری در بلند مدت | هزینه اولیه پایین است، اما استهلاک بالا، مصرف بیشتر و خرابی مداوم موجب افزایش هزینههای تعمیرات و نگهداری خواهد شد. |
با استفاده از سیستمهای بوستر پمپ میتوانیم منبع انبساط Diaphragm Expansion Tank را حذف کنیم. ساختار کلی منبع انبساط از یک مخزن آهنی (با ابعاد مختلف) و یک تیوب که داخل این مخزن تعبیه شده است، تشکیل میشود. داخل این تیوب یک مقدار فشار هوا وجود دارد و زمانی که آب با یک فشار خاص وارد مخزن میشود به دور تا دور تیوب فشار وارد میکند و از آنجایی که داخل تیوب هوای فشرده وجود دارد؛ آب داخل منبع بهصورت فشرده جمع میگردد. از کاربردهای منبع انبساط میتوان به جلوگیری از افت فشار لولهها و همچنین تامین فشار تا لحظه استارت شدن پمپها اشاره کرد. به طور مثال، در ساعاتی از شبانهروز که میزان مصرف تقریباً صفر است، اگر یکی از شیرهای خروجی برای مدت کوتاهی باز شود، پمپها وارد مدار نمیشوند و فشار مورد نیاز توسط منبع انبساط تأمین میگردد. به این ترتیب از روشن و خاموش شدن مکرر پمپها پیشگیری میشود.
منبع انبساط معایب بسیار زیادی نیز دارد، که در ادامه به بیان آنها میپردازیم.
با توجه به چالشهای فوق نصب و راه اندازی تابلو برق بوستر پمپ در راک کنترل توسط تیم فنی و متخصص ما با کیفیت بالا انجام میگیرد. در ادامه مزایای خرید بوستر پمپ از شرکت راک کنترل را بیان میکنیم.
برای استفاده از خدمات تخصصی رایگان جهت خرید تابلو برق بوستر پمپ با تیم فروش مجموعه فنی مهندسی راک کنترل تماس بگیرید.
