اچ ام ای پنتاکس - PENTAX

مقدمه:

امروزه در تمام صنایع بحث کنترل و مانیتورینگ مطرح است و نیاز تولید محصولات که دارای کیفیت مناسب باشند، کنترل دقیق است.

در این بخش قصد داریم  در رابطه با اچ ام ای های پنتاکس صحبت کنیم و تمام موارد را در این تجهیز بررسی کنیم.

اچ ام ای چیست؟

امروزه تمام روش های تولید به سمت خورکار شدن رفته است و رسالت اصلی تجهیزات اتوماسیون صنعتی  آسان کردن روند تولید محصولات در دست تولید است. بسیاری از اپراتور ها که با دستگاه های صنعتی سرو کار دارند الزاما علم کار کردن با تجهیزات اتوماسیون صنعتی را ندارد. به همین منظور برای کنترل محلی تجهیزات و دستگاه ها از تجهیزی به نام اچ ام ای(HMI) استفاده می شود. با نصب اچ ام ای در خطوط تولید و دستگاه ها خیلی ساده می توان روش کنترل دستگاه و خطوط تولید را به اپراتور خط آموزش داد و دلیل این امر آن است که برای     طراحی اچ ام ای (HMI) ها از اشکال هندسی و گرافیکی استفاده می شود و زبان های برنامه نویسی که در پی ال سی ها (PLC) استفاده می شود را توسط اشکال هندسی به یک زبان قابل درک برای کاربران و اپراتور ها  می توان تبدیل کرد.

با توجه به تعریف تبدیل انواع زبان برنامه نویسی که مثلا در کنترلر هایی مثل پی ال سی وجود دارند به اشکال گرافیکی که داخل فضای برنامه نویسی اچ ام ای، می توان گفت اچ ام ای ها رابط بین انسان و اشین هستند.

کلمه اچ ام ای مخفف عبارت Human Machine Interface است و با توجه به رسالت اصلی این تجهیز متوجه می شویم که این نام کاملا درخور این تجهیز گرانبها است.

انواع اچ ام ای:

به صورت کلی اچ ام ای ها (HMI) به سه دسته کلی تقسیم بندی می شوند:

-اچ ام ای های تاچ (Touch type  of HMI)

-اچ ام ای کی (Key type of HMI)

-اچ ام ای تاچ و کی (Touch and key type of HMI)

اچ ام  ای های تاچ (Touch type  of HMI) که این اچ ام ای ها فقط  دارای یک صفحه لمسی هستند و فقط برای کارکردن و تغییر دادن برنامه باید از طریق لمس انگشت روی صفحه نمایش آنها  اقدام کرد. نکته بسیار حائز اهمیت در رابطه با صفحه نمایش اچ ام ای های تاچ این است که صفحه نمایش آنها از نوع خازنی است و حتی اگر اپراتور با دستکش با این نوع اچ ام ای ها کار کند صفحه نمایش آنها کار می کند و اختلالی در کیفیت عملکرد آنها به وجود نمی آید.

اما اچ ام ای هایی که چند عدد کلید روی آنها قرار داده شده است برای جاهایی استفاده می شوند که از نظر اقتصادی در پروژه محدودیت هایی وجود دارد و به تبع کار کردن با آنها کمی سخت تر است.

و اچ ام ای هایی که هم دارای کلید و هم صفحه لمسی هستند برای مواقعی استفاده می شنود که اپراتور ها با موادی مثل روغن یا گریس کار می کنند و نیاز دارند که یک سری از فرامین پر کاربرد را از طریق دکمه از روی اچ ام ای صادر کنند.

کمپانی های تولید کننده اچ ام ای(HMI):

بسیاری از کمپانی های تواید کننده تجهیزات اتوماسیون صنعتی در سراسر جهان  تا به امروز اچ ام ای تولید کرده اند. اما امروزه یکسری از آنها به تولید خود را متوقف نکرده اند و البته یکسری از این برند ها در ایران استفاده بسیار دارند. برند هایی مثل زیمنس(Siemens)، دلتا(Delta)، فاتک(Fatek)، وینتک(Weintek) و پنتاکس(Pentax) امروزه بازار بسیار قدرتمندی در ایران دارند که البته هر کدام  مشخصات به خصوص خود را دارند.

چرا از اچ ام ای استفاده می شود؟

همانطور که در بخش اچ ام ای چیست گفته شد ما برای اینکه بتوانیم چگونگی کارکردن یک دستگاه و خط تولید را به اپراتور خط آموزش دهیم بهترین راه استفاده از اچ ام ای (HMI) یا مانیتور صنعتی است. اما این ویژگی اولین و اساسی ترین مزیت یک اچ ام ای به حساب می آید و اچ ام ای ها صد ها مزیت مثبت دارند که در پایین چند تا  از مهم ترین آنها بیان خواهد شد.

-قابلیت اطمینان:

می توان آنها را در محیط های صنعتی که پر از (نویز) اغتشاش است استفاده کرد و آنها با بهترین راندمان کار می کنند.

-انعطاف پذیری:

اچ ام ای را می توان با هر تجهیزی که پروتکل های شبکه را پشتیبانی می کند متصل کرد و از قابلیت های قدرتمند آن استفاده کرد.

-ماکرو نویسی:

با قابلیت ماکرو نویسی می توانیم تا حدی برنامه ای که قرار است داخل پی ال سی بنویسیم را کم کنیم و یکسری از دستورات را داخل اچ ام ای (HMI) بنویسیم.

-قابلیت Alarm & Events:

می توانیم تمام آلارم ها و رویداد هایی که در سیستم رخ می دهد را با جزئیات مشاهده کنیم و این کار باعث می شود که عیب یابی راحت تر شود.

-تقویم و ساعت:

می توانیم از تقویم و ساعت  اچ ام ای استفاده کنیم و برای مثال تعریف کنیم که یک  عمل در یک روز و ساعت مشخص صورت گیرد.

-قابلیت VNC Server:

از قابلیت VNC می توانیم استفاده کنیم و اچ ام ای را از راه دور از طریق موبایل و یا سیستم (کامپیوتر) کنترل کنیم.

-Data logging:

با استفاده از برنامه نویسی Data logging  می توانیم تمام داده هایی که از سیستم می خواهیم را به صورت دقیق مانیتور کنیم.

-طراحی یک اچ ام ای به هر صورتی با توجه به سلیقه و شرایط پروژه امکان پذیر است و این انعطاف پذیری و سازگاری یک تجهیز را نشان می دهد.

-Recipe:

بهره بردن از قابلیت Recipe در بسیاری از پروژه  ها متغییر ها در سیستم زیاد است می تواند کمک برنامه نویسان کند.

-ارسال ایمیل:

بعضی از مواقع نیاز داریم که اچ ام ای (HMI) به ازای بعضی از اتفاقات به ایمیل های مشخص پیام ارسال کند.

ملاک های انتخاب اچ ام ای (HMI):

برای خرید هر تجهیز، فاکتور هایی حائز اهمیت است که اگر به آنها دقت نشود مشکلاتی در آینده به وجود می آید.

برای خرید اچ  ام ای (HMI) چه ملاک هایی را باید در نظر بگیریم؟

شرکت تولید کننده

-اولین فاکتور برند و کمپانی تولید کننده اچ ام ای است. زمانی که قصد خرید اچ ام ای را دارید باید برند های موجود در بازار را شناسایی کنید و مطابق با آن خریداری کنید. بعضی از مواقع به دلیل عدم موجودی یکسری از برند ها و مدل ها  مجبور می شویم از مدل ها و برند های دیگر اچ ام ای استفاده کنیم.

قیمت اچ ام ای

-قیمت تمام شده تجهیز نیز بسیار فاکتور بسزایی در خرید اچ ام ای است. خرید اچ ام  ای و در کل تجهیزات برقی برای پروژه به نسبت قیمت هزینه شده در کل پروژه محاسبه می گردد.

-نیروی ماهر و زبده در انتخاب برند اچ ام  ای مهم است.

خدمات و پشتیبانی فنی

-اندازه صفحه نمایش اچ ام ای:

به نسبت حجم و فلسفه ی کنترلی در پروژه اندازه صفحه نمایش اچ ام ای به دست می آید.

-تعداد پورت و نوع پورت هایی که اچ ام ای ساپورت می کند.

-ولتاژ تغذیه اچ ام ای.

-نرم افزار برنامه نویسی مربوط به آن اچ ام ای.

اچ ام ای پنتاکس (Pentax HMI):

در این بخش قصد داریم در رابطه با اچ ام ای های پنتاکس صحبت کنیم و مشخصات کامل این برند از اچ ام ای (HMI) را خدمت شما عزیزان عرض کنیم. هدف نوشتن این متن بررسی کامل اچ ام ای پنتاکس (Pentax HMI)

است؛ و ما می خواهیم تمام نقاط ضعف و قدرت این تجهیز را بررسی کنیم.

اچ ام ای های پنتاکس در 2 سایز 7اینچ و 10اینچ وارد بازار شده که هر دو این مدل ها با پورت اترنت و بدون پورت اترنت تولید می شوند. CPU این تجهیز از نوع 600MHZ ARM CORTEX-A8 است که در نوع خود در دسته CPU های قدرتمند قرار می گیرد. نکته بعدی که در رابطه با این محصولات بسیار حائز اهمیت است، صفحه نمایش این محصولات است. تعداد و طیف رنگی که در این اچ ام ای ها به کار برده شده است 24BIT است که این طیف رنگی نمایانگر قدرت و میزان تفکیک رنگی بالا این اچ ام ای است. همینطور میزان روشنایی(Brightness) در این اچ ام ای ها برابر 450CD/M است. به گفته خود کمپانی پنتاکس این اچ ام ای برای استفاده در محیط هایی است که تابش نور خورشید (یا سایر نور ها) به طور مستقیم نباشد اما این اچ ام ای به نسبت بقیه رقبا دارای صفحه نمایش پر نوری است.

مشخصات ظاهری اچ ام ای پنتاکس:

اچ ام ای های پنتاکس در 2 سایز 7اینچ و 10اینچ وارد بازار شده که هر دو این مدل ها با پورت اترنت و بدون پورت اترنت را دارا هستند. پنتاکس در این اچ ام ای ها در قسمت جلویی تجهیز از رنگ آبی و در قسمت پشتی از رنگ سفید استفاده کرده است.

اگر بخواهیم در رابطه با آرایش و چیدمان پورتت ها در اچ ام ای پنتاکس صحبت کنیم می توانیم به نحوه قرار گیری آنها امتیاز خوبی را دهیم.

همینطور که در تصویر بالا مشاهده می فرمایید، تمام پورت ها در زیر تجهیز قرار دارد و چیدمان آنها را نیز ملاحظه می کنید.

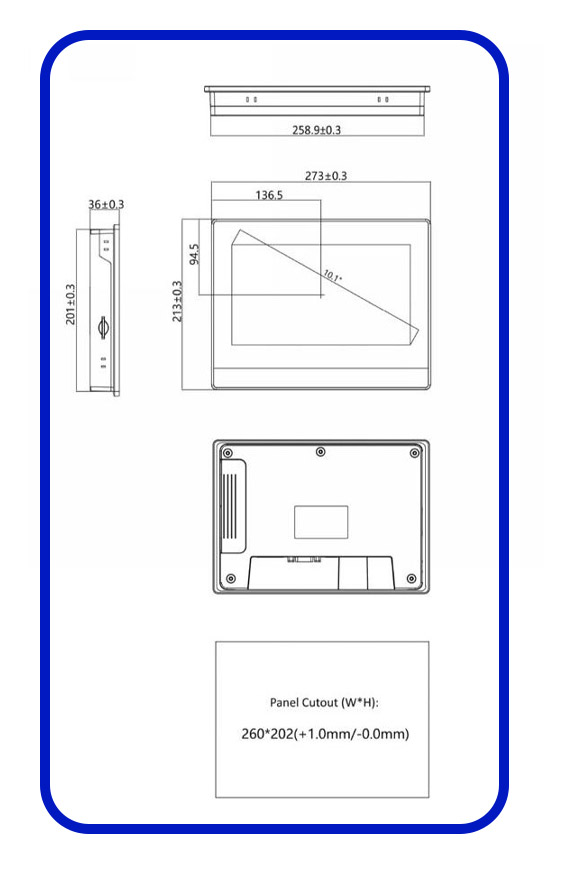

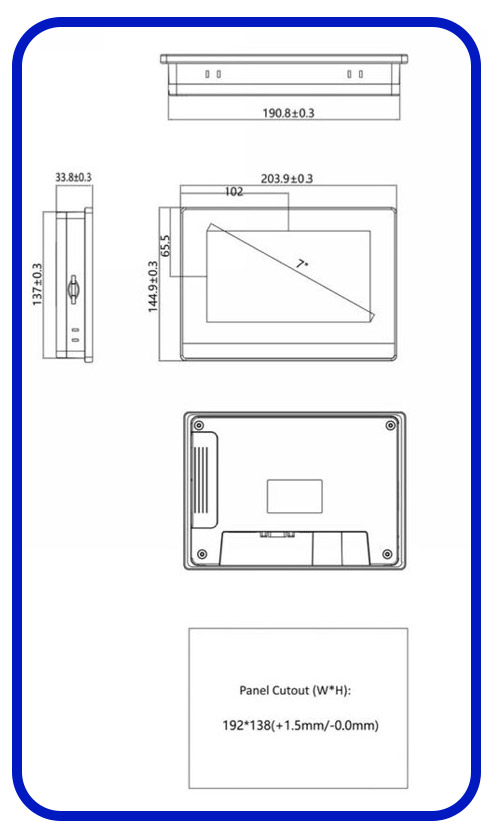

در تصاویر بالا نیز ابعاد اچ ام ای 7 و 10 اینچ را ملاحظه می کنید که تمام اطلاعات از قبیل سایز برش و تمام انذازه های تجهیز داده شده است.

پورت:

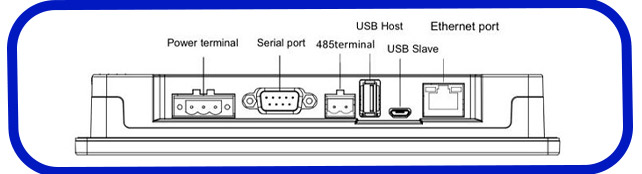

در تصویر بالا پورت های موجود در اچ ام ای پنتاکس را مشاهده می کنید.

پورت های اچ ام ای از سمت چپ در زیر توضیح داده شده است:

نکته: البته این اچ ام ای از نوع اترنت دار است.

Power terminal: برای اینکه این اچ ام ای بتواند به صورت نرمال به کار کند و خللی در عملکرد آن ایجاد نشود باید برق 24VDC برای این تجهیز مهیا کرد.

Serial port: این پورت که دارای 9 پین(DB9) می باشد 2 عدد COM با پروتکل RS232 در اختیار کاربران قرار می دهد.

Terminal 485: این پورت دارای پروتکل RS485 است که نحوه دسترسی آن برای کاربران بسیار آسان و ساده است.

USB host: با اتصال فلش مموری می توانیم برنامه را روی اچ ام ای دانلود کنیم؛ نکته بسیار مهم در رابطه با این پورت این است؛ زمان هایی که امکان اتصال اچ ام ای را به سیستم( کامپیوتر یا لپ تاپ) نداریم خیلی راحت می توانیم برنامه را روی اچ ام ای از طریق فلش مموری دانلود کنیم. و مزیت بعدی این پورت اتصال دانگل موس به اچ ام ای است.

USB slave: از این طریق می توانیم برنامه را روی اچ ام ای دانلود کنیم.

Ethernet: و پورت اترنت هم که قابلیت های زیادی در اختیار ما می گذارد. برای مثال از طریق این پورت می توانیم برنامه نوشته شده در نرم افزار Pentax HMI Designer را به دو صورت با سیم و بدون سیم روی اچ ام ای دانلود کنیم. یا برای مثال می توانیم با اتصال سیستم و اچ ام ای به یک شبکه اینترنت، تجهیز را از راه دور کنترل کنیم.

جدول اطلاعات فنی اچ ام ای پنتاکس

Display	7″ 16:9 TFT LCD
Resolution (WxH)	1024×600
Colors	24-bit
Brightness	450 cd٫m²
Backlight	LED
LCD Life	50000 hours
Touch Panel	4 wires resistive touch screen (Surface hardness 4H)
CPU	600MHz ARM Cortex-A8
Memory	128M Flash + 128M DDR3
RTC	Built in
Ethernet	Not Available
SD card Port	Available
USB Port	USB Slave 2.0 port*1, USB Host 2.0 port*1
Download Project	USB Slave٫U disk ٫ Ethernet
COM Port	COM1٫COM3:RS232٫RS485٫RS422 COM2:RS485
LCD viewing angle (T٫B٫L٫R)	85’٫85’٫85’٫85′
Power Consumption	< 10W
Input Power	DC24V, working range DC 9V~28V
Power Protection	Protected from thunder strike and surging
Power Down Allowed	<5mS
CE & ROHS	Complied with EN61000-6-2:2005, EN61000-6-4:2007, RoHS, Surge Immunity:±1KV, EFT:±2KV, ESD:4KV, Air:8KV
Operating Temperature	0~50°C
Storage Temperature	-20~60°C
Anti-UV	Not suitable to work in strong ultraviolet light (such as direct sunlight)
Operating Humidity	10~90%RH (no condensate)
Vibration Endurance	10~25Hz (X,Y,Z direction 2G٫30 minutes)
Cooling	Natural air cooling
Degree of Protection	Front IP65(with NEMA panel), Back IP20
Enclosure	ABS+PC
Panel Cutout	192mm×138mm
Dimension	204mm×145mm×33.8mm
Weight	About 560g

در بالا مشخصات اچ ام ای 7 اینچ مدل PHM2507 را ملاحظه می فرمایید.

Display	10.1″ 16:9 TFT LCD
Resolution (WxH)	1024×600
Colors	24-bit
Brightness	400 cd٫m²
Backlight	LED
LCD Life	50000 hours
Touch Panel	4 wires resistive touch screen (Surface hardness 4H)
CPU	600MHz ARM Cortex-A8
Memory	128M Flash + 128M DDR3
RTC	Built in
Ethernet	1 way 10M٫100M adaptive
SD card Port	Available
USB Port	USB Slave 2.0 port*1, USB Host 2.0 port*1
Download Project	USB Slave٫U disk ٫ Ethernet
COM Port	COM1:RS232٫RS485٫RS422 COM3:RS485
LCD viewing angle (T٫B٫L٫R)
Power Consumption	< 10W
Input Power	DC24V, working range DC 9V~28V
Power Protection	Protected from thunder strike and surging
Power Down Allowed	< 5mS
CE & ROHS	Complied with EN61000-6-2:2005, EN61000-6-4:2007, RoHS, Surge Immunity:±1KV, EFT:±2KV, ESD:4KV, Air:8KV
Operating Temperature	0~50C
Storage Temperature	-20~60C
Anti-UV	Not suitable to work in strong ultraviolet light (such as direct sunlight)
Operating Humidity	10~90%RH(non condensate)
Vibration Endurance	10~25Hz (X,Y,Z direction 2G٫30 minutes)
Cooling	Natural air cooling
Degree of Protection	Front IP65(with NEMA panel), Back IP20
Enclosure	ABS+PC
Panel Cutout	260mm*202mm
Dimension	273mm*213mm*36mm
Weight	About 890g

و در بالا نیز مشخصات اچ ام ای پنتاکس 10 اینچ مدل PHM2510 رو ملاحظه می فرمایید.

برای طراحی و برنامه نویسی اچ ام ای های پنتاکس(Pentax HMI) باید از نرم افزار Pentax HMI Designer  بهره ببریم. این نرم افزار قدرتنمد امکانات ویژه ای را در اختیار برنامه نویسان قرار می دهد.

لینک دانلود نرم افزار و یوزر منوال اچ ام ای پنتاکس زیر همین صفحه قرار داده شده است و البته آنها را از بخش مرکز دانلود هم می توانید دانلود کنید.

دانلود نرم افزار HMI پنتاکس

دانلود کاتالوگ HMI پنتاکس
