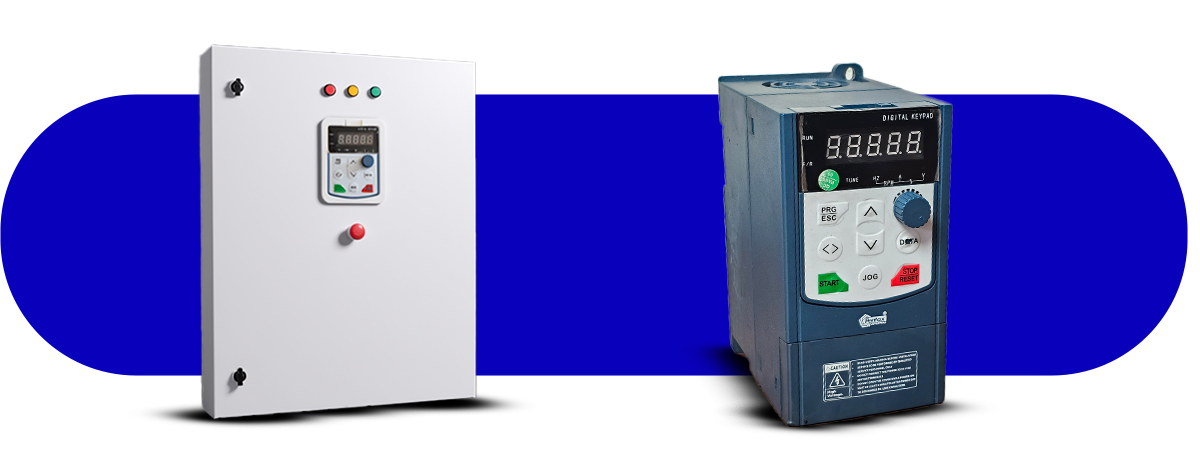

تابلو برق بوستر پمپ مدل RCP_100 (مدل ساده)

تابلو برق بوستر پمپ مدل RCP100

تیم فنی مهندسی راک کنترل در جهت تکمیل سبد محصولات بوستر پمپ، سری RCP100 را طراحی و تولید کرده است. این مدل تابلو برق فقط برای راه اندازی یک عدد الکتروپمپ مورد استفاده قرار میگیرد و محدودیتی در برق ورودی اینورتر وجود ندارد؛ یعنی اینکه می توان هم از اینورتر های تک به سه و هم سه به سه استفاده نمود. برای مشاوره رایگان جهت خرید بوستر پمپ با شماره02188329712 تماس حاصل فرمایید.

بوستر پمپ خانگی

بوستر پمپ RCP100 به بوستر پمپ خانگی معروف است و دلیل اصلی آن به خاطر تک پمپه بودن آن است. به صورت کلی از تابلو برق بوستر پمپ مدل RCP100 در مکان و شرایطی استفاده می شود که مقدار فشار و دبی مورد نظر در سطح کمی باشد. برای مثال در ساختمان های نهایتا 3 طبقه و بیشینه فشار مورد انتظار 5 بار مورد استفاده قرار می گیرد.

البته نکته که می بایست در نظر گرفته شود بحث قابلیت اطمینان است که اگر اینورتر(AC Drive) دچار آسیب شود؛ ساختمان به مشکل بی آبی بر می خورد. ولی مهندسین تیم فنی راک کنترل برای برطرف کردن این ضعف، روشی را پیداه سازی کرده اند که در صورت نبود اینورتر هم ساختمان بی آب نماند.

انواع بوستر پمپ

بوستر پمپ ها به طور کلی به دو دسته:

• بوستر پمپ دور ثابت
• بوستر پمپ آبرسانی دور متغییر

هر تابلو برق بوسترپمپی که درایو (اینورتر) در آن وجود ندارد می توان به آن بوستر پمپ دور ثابت گفت. به آن دلیل که پمپ ها با Pressure Switch وارد مدار شده و تابلو برق هیچ بازخوردی از ولتاژی و جریان مصرفی موتور ندارد.

ولی در تابلو کنترل بوستر پمپ دور متغیر به دلیل استفاده از روش کنترلی PID ولتاژ و جریان پمپ به صورت کاملا دقیق کنترل می شود و سرعت پمپاژ به میزان مصرف ساختمان تغییر می کند و در نهایت فشار در محدوده Set Point تنظیم می شود.

اقلام تابلو برق RCP100

تجهیزات استفاده شده در تابلو برق RCP100 به شرح زیر می باشد:

• تابلو برق از جنس ABS با سایز 30*40 و یا 40*60
• یک عدد اینورتر از برند دلتا یا پنتاکس به نسبت توان الکتروپمپ
• دو عدد کنتاکتور
• کنترل فاز
• ترنسمیتر فشار
• سوییچ فشار
• یک عدد کلید حرارتی (MPCB)
• یک عدد کلید مینیاتوری (MCCB)
• یک عدد کلید سلکتوری

نحوه عملکرد تابلو بوستر پمپ RCP100

تابلو بوستر پمپ سری RCP100 به صورت پیش‌فرض در حالت فشار ثابت (Variable Pressure) کار می‌کند.

در این حالت، سیگنال آنالوگ (چه به صورت جریان 4-20mA و چه ولتاژ 0-10V) از طریق سنسور فشار به اینورتر ارسال می‌شود. اینورتر با توجه به پارامترهایی که قبلاً توسط کاربر تنظیم شده است، سرعت موتور را از طریق کنترل فرکانس در یک محدوده بهینه نگه می‌دارد.

برای بالا بردن ضریب اطمینان سیستم در تابلو بوستر پمپ سری RCP100، در خروجی اینورتر از دو عدد کنتاکتور استفاده شده است. این طراحی باعث می‌شود که در صورت نیاز، کاربر بتواند سیستم را به‌صورت حالت دستی (Manual) نیز راه‌اندازی کند. اگر اینورتر به هر دلیلی از سیستم خارج شود می توان توسط یک کلید سلکتوری مد کاری پمپاژ را روی حالت دستی قرار داده که در این صورت کنتاکتوری که در خروجی پمپ قرار دارد غیر فعال شده و کنتاکتور مربوط به برق شهر وصل می شود. از آنجایی که یک عدد سوییچ فشار با کلید سلکتوری سری شده است کنتاکتور مربوط به مد دستی وارد مدار می شود و تابلو برق به صورت ONو OFF شروع به کار می کند.

این قابلیت به‌ویژه در شرایطی که اینورتر یا بخش اتوماسیون نیاز به سرویس داشته باشد بسیار کاربردی است، زیرا پمپ همچنان می‌تواند به‌صورت دستی وارد مدار شود و فرآیند آبرسانی بدون توقف ادامه پیدا کند.

و نکته بعدی استفاده از کنترل فاز، داخل این سری از تابلو هاست. در حالت اتوماتیک(Auto) به دلیل وجود اینورتر نیازی به استفاده از کنترل فاز نیست چونکه اگر جای فاز های ورودی اینورتر تغییر کند در خروجی اتفاقی نخواهد افتاد اما در حالت دستی(Manual) حتما می بایست از کنتاکت باز (NO) استفاده نمود تا در صورت بروز مشکل و جابه جایی فاز ورودی، اجازه استارت به پمپ را نخواهد داد.

بوستر پمپ آتش نشانی

شاکله و عملکرد کلی بوستر پمپ های آتش نشانی مشابه بوستر پمپ های آبرسانی است با یکسری تغییرات که منجر به عملکرد تابلو برق در شرایط اظطراری می شود. همانطور که می دانید در هنگام حریق نیز بوستر پمپ آتشنشانی می بایست تا آخرین لحظه به کار خود ادامه دهد؛ به همین دلیل از تابلو برق RCP100 برای سیستم های آتش نشانی نمی توان استفاده کرد چون حتما می بایست برای پمپ های آتشنشانی از سیستم های دو پمپه (Multi Pump) استفاده نمود که اگر یه عدد از پمپ ها و یا خود اینورتر دچار آسیب شدند، دومین پمپ با کنتاکتور و به صورت فشار ثابت وارد مدار شود.

مزایای تابلو بوستر پمپ RCP100

تابلو برق بوستر پمپ سری RCP100 یکی از بهترین انتخاب‌ها برای سیستم‌های آبرسانی کوچک و متوسط به شمار می‌رود. این تابلو با طراحی هوشمندانه و امکانات متنوع، هم کارایی بالایی دارد و هم از نظر اقتصادی مقرون‌به‌صرفه است. برخی از مهم‌ترین مزایای این تابلو عبارت‌اند از:

قیمت مناسب

تابلو RCP100 با توجه به امکاناتی که ارائه می‌دهد، از نظر اقتصادی بسیار به‌صرفه است و گزینه‌ای ایده‌آل برای پروژه‌هایی با بودجه محدود محسوب می‌شود.

مناسب برای ساختمان‌های کم‌طبقه و کم‌جمعیت

این تابلو به‌طور ویژه برای ساختمان‌های کم‌جمعیت، آپارتمان‌های کوچک و مجتمع‌های مسکونی کم‌طبقه طراحی شده است و می‌تواند فشار آب را به صورت یکنواخت و پایدار تأمین کند.

قابلیت کار در دو مد دستی و اتومات

وجود دو حالت Manual و Automatic باعث می‌شود کاربر در شرایط مختلف، کنترل کامل روی عملکرد پمپ داشته باشد.

استارت و استوپ نرم در مد اتومات

یکی از ویژگی‌های مهم این تابلو، Soft Start و Soft Stop در حالت اتوماتیک است که مانع از ضربه‌های ناگهانی به سیستم لوله‌کشی و پمپ می‌شود و طول عمر تجهیزات را افزایش می‌دهد.

قابلیت تنظیم فرکانس Wake Up و Sleep

تابلو RCP100 امکان تنظیم Wake Up Frequency و Sleep Frequency را دارد؛ یعنی سیستم متناسب با میزان مصرف، به صورت هوشمند روشن یا خاموش می‌شود و از کارکرد بی‌مورد پمپ جلوگیری می‌کند.

صرفه‌جویی در مصرف برق

با توجه به وجود اینورتر و قابلیت کنترل هوشمند، این تابلو به شکل قابل توجهی در کاهش مصرف انرژی مؤثر است و هزینه‌های برق مصرفی ساختمان را کاهش می‌دهد.

اگر قصد خرید یک تابلو برق بوستر پمپ حرفه‌ای و مقرون‌به‌صرفه را دارید و می‌خواهید بهترین انتخاب را متناسب با نوع پروژه خود داشته باشید، کافیست همین حالا با تیم فروش مجموعه فنی مهندسی راک کنترل تماس بگیرید.
کارشناسان ما آماده‌اند تا به صورت رایگان و تخصصی شما را در انتخاب، مشاوره و مقایسه مدل‌های مختلف راهنمایی کنند.

با ما می‌توانید مطمئن باشید که هم از نظر قیمت و هم از نظر کیفیت و خدمات پس از فروش بهترین تجربه خرید را خواهید داشت.

همین امروز تماس بگیرید و خریدی مطمئن و هوشمندانه را با راک کنترل تجربه کنید.
