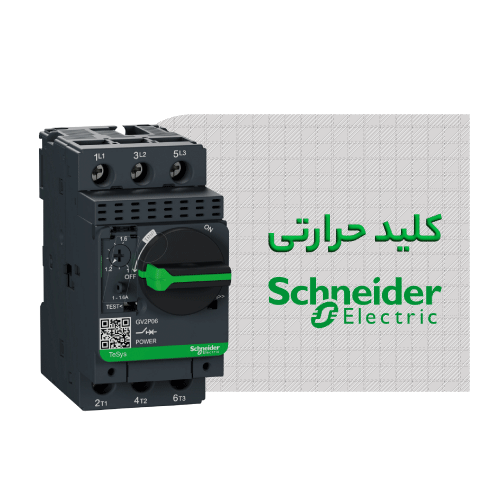

کلید حرارتی Schneider که با نام کلید حفاظت موتور یا MPCB نیز شناخته می شود جزء تجهیزات حفاظتی کاربردی داخل تابلو برق است. این تجهیز با استفاده از حفاظت حرارتی در برابر (اضافه بار) و حفاظت مغناطیسی در برابر (اتصال کوتاه) از مدار موتور محافظت کرده و احتمال بروز آسیب به موتورهای الکتریکی را تا حد بسیار زیادی کاهش می دهد. لازم به ذکر است که؛ اکثر مدل های کلید حرارتی (Motor Protection Circuit) در برابر قطع فاز حفاظت دقیق دارند و باعث افزایش ایمنی موتورهای سه فاز می شوند. اگر برای انتخاب و خرید کلید حرارتی اشنایدر نیاز به مشاوره تخصصی رایگان دارید، از طریق شماره تلفن 88329712-021 با کارشناسان واحد فروش مجموعه تماس بگیرید. راک کنترل نمایندگی اشنایدر در تهران است و انواع تجهیزات حفاظتی این برند را با قیمت مناسب، ضمانت اصالت کالا و گارانتی رسمی موجود و عرضه می کند.
دانلود کاتالوگ کلید حرارتی اشنایدر
| شناسه محصول | قیمت اصلی |
|---|---|
| GV2ME02 | 6.957.000 |
| GV2ME03 | 6.120.000 |
| GV2ME04 | 5.742.000 |
| GV2ME05 | 5.130.000 |
| GV2ME06 | 4.617.000 |
| GV2ME07 | 4.617.000 |
| GV2ME08 | 4.617.000 |
| GV2ME10 | 4.617.000 |
| GV2ME14 | 4.860.000 |
| GV2ME16 | 4.905.000 |
| GV2ME20 | 5.760.000 |
| GV2ME21 | 5.841.000 |
| GV2ME22 | 6.084.000 |
| GV2ME32 | 8.064.000 |
| GV3P40 | 18.720.000 |
| GV3P50 | 20.430.000 |
کلیدهای حرارتی Schneider با توجه به محدوده جریان و توان موتور در سری های زیر طراحی و تولید می شوند.
کلید حرارتی سری GV2 اشنایدر جزء تجهیزات کاربردی برای راه اندازی، کنترل و حفاظت موتورهای الکتریکی است. این سری در محدوده تنظیم جریان 0.1 تا 32 آمپر عرضه می شود و از موتورهایی با توان 0.06 تا 15 کیلووات محافظت می کند. این کلیدها با تجهیزات جانبی شامل کنتاکت های کمکی، کنتاکت اعلام خطا، رله آندر ولتاژ، شنت تریپ، دسته گردان سازگار است و امکان مونتاژ مستقیم با کنتاکتور سری TeSys D و K را دارد. از زیر سری های این کلید MPCB می توان به موارد زیر اشاره کرد.
کلید حرارتی GV3 اشنایدر یک کلید مجهز به فناوری (حرارتی-مغناطیسی) با قدرت قطع بالا است، که از ظرفیت قطع جریان اتصال کوتاه تا 100 کیلوآمپر و محدوده جریان 9 تا 80 آمپر برخوردار است. این نوع کلید برای محافظت از موتورهای صنعتی متوسط طراحی و تولید می شود. اتصال کلید GV3 با استفاده از پیچ های BTR و سیستم Everlink صورت می گیرد. این قابلیت موجب می شود، کابل ها به صورت محکم و استاندارد بسته شوند و با افزایش دما و حرارت اتصالات شل نشود. بنابراین کلید در برابر گرمای بالا، لرزش و ضربه های مکانیکی مقاومت بالایی دارد و از قطع ناگهانی مدار جلوگیری می کند. همچنین این سری از کلید حرارتی با ترمینال های کشویی (Lug Terminal) نیز عرضه می شود، که امکان نصب آن را در محیط های صنعتی با نوسان و حساسیت بالا فراهم میکند. از زیر دسته های این سری میتوان به؛ مدلهای GV3-ME و GV3-P اشاره کرد.
کلید حرارتی سری GV4 اشنایدر در رنج جریان 0.8 تا 115 آمپر برای حفاظت از موتورها در محدوده توان 0.25 تا 55 کیلووات در ولتاژ 400 ولت طراحی و ارائه می شود. این تجهیز با ابعاد کامپکت از مقاومت بالایی برخوردار است. در واقع هسته الکتریکی داخلی آن در شناسایی خطاهای سیستم دقت بسیاری دارد و بعد از تشخیص آلارم می دهد. این کلید در زیر دسته های GV4L ،GV4P ،GV4PEM GV4PB موجود است.
کلید محافظ موتور GV5 و GV6 اشنایدر تا جریان 500 آمپر برای حفاظت موتورهایی با رنج توان 110 تا 250 کیلووات در ولتاژ 400 ولت طراحی شده است. این سری از کلیدها از قابلیت قطع پیشرفته (حرارتی-مغناطیسی) بهره مند بوده و می توانند از موتور در برابر اضافه بار (با کلاس قطع Class 5،10،20) حفاظت موثری داشته باشند.
کلید حرارتی GV7 اشنایدر با عرض 105 میلی متر و بازه جریان 15 تا 220 آمپر برای حفاظت از موتورهای سه فاز تا توان 110 کیلووات طراحی شده است. این سری با استفاده از سیستم حفاظتی (مغناطیسی-الکترونیکی) دقت بالایی در تشخیص خطاها دارد و حفاظت ایمنی برای کاربردهای صنعتی سنگین و موتورهایی با توان بالا ارائه می دهد. همچنین زیر دسته GV7-R با استفاده از دسته گردان (روتاری) برای قطع و وصل دستی کلید طراحی شده و در مدل های GV7-RS و GV7-RE با قابلیت های حفاظتی پیشرفته به فروش می رسد.
در جدول زیر به مقایسه انواع سری کلیدهای حرارتی اشنایدر می پردازیم.
| سری کلید حرارتی اشنایدر | رنج جریان عملیاتی (A) | توان موتور (kw) | ویژگیها | کاربرد اصلی |
|---|---|---|---|---|
| GV2 | 0.1 تا 32 | 0.06 تا 11 | قابلیت اتصال تجهیزات جانبی، ترمینالعای قابل اتصال مستقیم به کنتاکتور | موتورهای کوچک تا متوسط |
| GV3 | 9 تا 80 | 2.2 تا 37 | قدرت قطع بالا، ترمینال کشویی و پیچ BTR | موتورهای صنعتی متوسط |
| GV4 | 0.8 تا 115 | 0.25 تا 55 | ابعاد کامپکت، دقت بالا در تشخیص خطا | موتورهای متوسط تا نیمه سنگین |
| GV5/GV6 | 150 تا 500 | 110 تا 250 | واحد قطع حرارتی مغناطیسی پیشرفته، کلاس قطع 5/10/20 | موتورهای سنگین |
| GV7 | 12 تا 220 | تا 110 | ترمینالهای پیچی و کشویی، مدلهای پیشرفته با اهرم نوسان | موتورهای بزرگ و صنعتی |
کلید حرارتی این برند تنها در نوع سه فاز طراحی و ارائه می شود و برای استفاده از کلید حرارتی تک فاز اشنایدر، نیاز است از فازها به صورت مجزا استفاده شود و نمی توان، برق تک فاز را به صورت مستقیم به سیم ها داد. با رعایت این موارد امکان استفاده از کلید حرارتی سه فاز در حالت تک فاز فراهم می شود.
کلید حرارتی سه فاز اشنایدر برای جابه جایی بارهایی با ولتاژ بالا ارائه می شود و در پروژه های صنعتی برای تغذیه موتورهای الکتریکی بزرگ کاربرد دارد. در واقع ولتاژ عملیاتی آن ها در محدوده 380 ولت است. با توجه به موارد ذکر شده، قیمت کلید حرارتی سه فاز اشنایدر تحت تاثیر عواملی مانند محدوده جریان، قدرت قطع و تجهیزات جانبی متفاوت است.
در ادامه مشخصات چند مدل کاربردی و پرفروش کلید حرارتی اشنایدر را بیان می کنیم.
| کد محصول | رنج جریان اسمی | جریان قطع مغناطیسی(A) | توان موتور (kw) |
|---|---|---|---|
| GV2ME02 | 0.16 تا 0.25 | 2.4 | 0.06 |
| GV2ME03 | 0.25 تا 0.4 | 5 | 0.09 |
| GV2ME04 | 0.4 تا 0.63 | 8 | 0.12 تا 0.18 |
| GV2ME05 | 0.63 تا 1 | 13 | 0.25 تا 0.37 |
| GV2ME06 | 1 تا 1.6 | 22.5 | 0.37 تا 0.55 |
| GV2ME07 | 1.6 تا 2.5 | 33.5 | 0.75 |
| GV2ME08 | 2.5 تا 4 | 51 | 1.1 تا 1.5 |
| GV2ME10 | 4 تا 6.3 | 78 | 2.2 |
| GV2ME14 | 6 تا 10 | 138 | 3 تا 4 |
| GV2ME16 | 9 تا 14 | 170 | 5.5 |
| GV2ME20 | 13 تا 18 | 223 | 7.5 |
| GV2ME21 | 17 تا 23 | 327 | 9 |
| GV2ME22 | 20 تا 25 | 327 | 11 |
| GV2ME32 | 24 تا 32 | 416 | 15 |
| GV3P40 | 30 تا 40 | 560 | 18.5 |
| GV3P50 | 37 تا 50 | 700 | 22 |
| GV3P65 | 48 تا 65 | 910 | 30 |
| GV3P73 | 62 تا 73 | 1120 | 37 |
برای خرید و استعلام قیمت کلید حرارتی اشنایدر با کارشناسان واحد فروش شرکت فنی مهندسی راک کنترل تماس حاصل فرمایید.
