پی ال سی پنتاکس - PENTAX










دانلود کاتالوگ پی ال سی پنتاکس

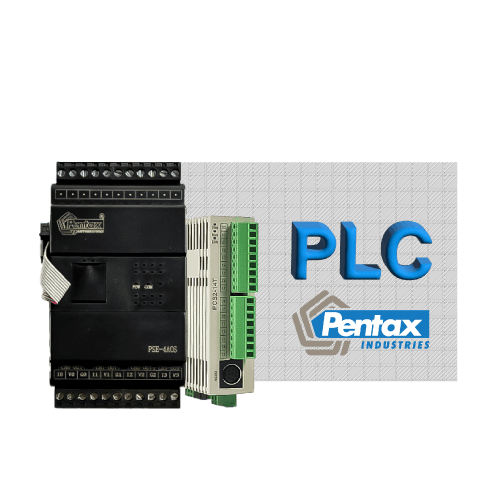

پی ال سی پنتاکس Pentax Plc

پی ال سی یا همان کنترل کننده منطقی قابل برنامه ریزی مجموعه ای از تجهیزات می باشد که برای کنترل و ایجاد یک سیستم اتوماسیون برای فرایند ها ساخت شده است.قبل از معرفی و توضیح سخت افزار  plc پنتاکس بهتر است نگاهی به نرم افزار آن بیندازیم ، اگر به دنبال یک plc هستید به احتمال زیاد می دانید که به چه ویژگی های در برنامه نویسی نیاز دارید

در کنار نرم افزار قطعا سخت افزار نیز از مهم ترین عوامل در انتخاب یک پی‌ال سی می باشد ، شرکت پنتاکس با معرفی دو سری از پی‌ال سی های خود برای سیستم هایی با ابعاد کوچک تا متوسط سعی نموده مانند گذشته کیفیت را در کنار قیمت های اقتصادی خود ایجاد نماید.

اینورتر های پنتاکس که در داخل کشور مونتاژ می شود توانسته است کیفیت را در کنار قیمت مقرون به صرفه ارائه نماید در ادامه گسترش سبد محصولات ، پنتاکس به دنبال دیگر محصولات بخش اتوماسیون مانند PLC ، سرو موتور و مانیتور های صنعتی HMI رفته است.

پی ال سی پنتاکس (Pentax plc) ساخت کجاست؟

پنتاکس در اصل یک شرکت ایتالیایی می باشد که در صنایع مختلفی از جمله پمپ الکترو موتور و اتوماسیون فعالیت می کند. پنتاکس در ابتدا کار خود را طراحی و ساخت پمپ های آب برای تاسیسات آغاز نمود و امروزه با گسترش هرچه بیشتر محصولات خود پاسخگوی نیاز بخش بزرگی از صنعت می باشد. در حال حاضر در کشور ما نام پنتاکس با محصولات مانند پمپ و اینورتر شناخته می شود که به دلیل نوآوری در محصولات به یکی از پایدارترین و قابل اعتماد ترین برند های بازار کشور تبدیل شده است.

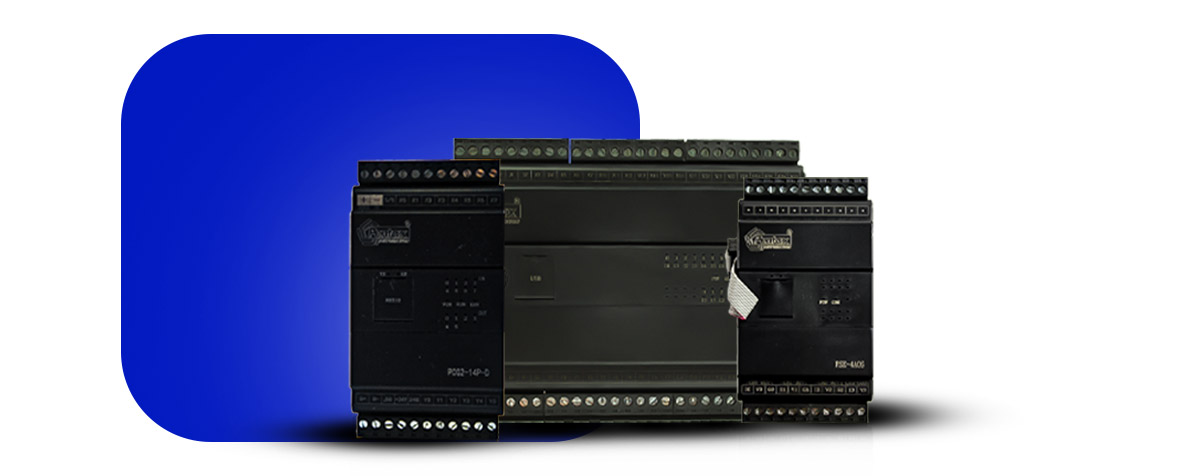

انواع پی ال سی پنتاکس

پنتاکس در مجموعه plc های خود در حال حاضر دو خانواده پی ال سی پنتاکس یعنی سری PCS2 و سری PCG2 را روانه بازار نموده است.

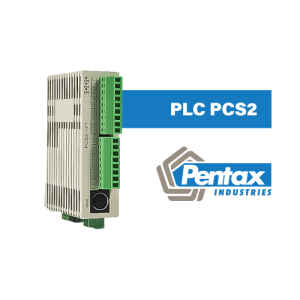

سری PCS2 پی ال سی پنتاکس

سری PCS2 پی ال سی پنتاکس که به عنوان سری کامپکت pentax plc شناخت می شود از نظر ظاهری بسیار شبیه پی‌ال سی دلتا سری dvp می باشد.

این سری از CPU های پی ال سی پنتاکس که به صورت کامپکت عرضه شده یعنی بر روی خود تعدادی ورودی خروجی دار می باشد که در حال حاضر این تعداد در سری PCS2 پنتاکس ۱۴ الی ۱۶ می باشد این سری در دو نوع رله ای و ترازیستوری برای کاربد های مختلف در کنار ورودی خروجی های سرعت بالا ( پالس ) که در خروجی قادر به ایجاد ماکزیمم 200KHz می باشد که مشخصات کامل این cpu های plc پنتاکس را در ادامه مشاهده می نماید

امروزه بسیاری از صنایع به سمتی رفته اند  که محصولات به صورت خودکار تولید شوند. کنترلر های صنعتی از جمله پی ال سی ها این نقش را به خوبی توانسته اند ایفا کنند. در پیرو همین موضوع کمپانی پنتاکس پی ال سی های خود را با قیمت های بسیار مناسب وارد بازار کرده است و ما در این بخش قصد داریم در رابطه با پی ال سی های پنتاکس سری (PCS2) توضیحاتی بدهیم. این سری از پی ال سی های پنتاکس را سری اقتصادی می نامند و به تبع اگر کاربران کنترلری با قابلیت بالاتر نیاز دارن می توانند از پی ال سی های سری (PCG2) بهره ببرند.

پلاک خوانی PCS2:

PCS2:

همانطور که خدمت شما عرض کردیم پی ال سی پنتاکس مدل PCS2، سری اقتصادی به حساب می آید و با این حال قابلیت های خیلی خوبی در اختیار کاربران و برنامه نویسان می گذارد.

پی ال سی مدل PCS2 یک پی ال سی یکپارچه(Compact) است و خود پی ال سی شامل 14 ورودی/خروجی یا 16 وروی/خروجی دیجیتال می شود؛ البته این موضوع مربوط به مدل پی ال سی می شود. در مجموع پی ال سی های PCS2 یا 14 وروی/خروجی دیجیتال و یا 16 ورودی/خروجی دیجیتال بر روی خود دارند و اگر نیاز به وروی و خروجی های بیشتری باشد حتما باید از کارت های توسعه بهره برد.

می توان تا 256 ورودی و 256 خروجی دیجیتال را به پی ال سی های پنتاکس سری PCS2 متصل کرد. پی ال سی های سری PCS2 شامل پنج مدل هستند که چهار نوع از آن ها با خروجی ترانزیستوری و یک نوع با خروجی رله ای عرضه شده اند.

کارت های گسترش سری PCS2

کارت های پی ال سی پنتاکس در این سری با عنوان سری PTE شناخته می شود و تمامی کارت های گسترش ورودی و خروجی PLC پنتاکس به صورت اپتو کوپلر و ایزوله می باشد که احتمال ایجاد جریان معکوس مخرب را بسیار کم کرده است
بیشترین تعداد کارت قابل پشتیبانی در این پی ال سی پنتاکس ۱۶ عدد می باشد که در دو نوع pnp و npn را پشتیبانی میکند
در جدول زیر کارت های گسترش plc پنتاکس و مشخصات آن را مشاهده می نماید

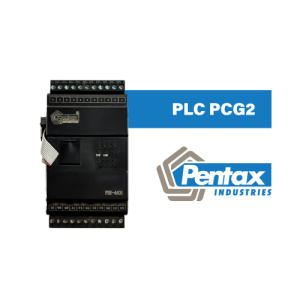

سری PCG2 پی ال سی پنتاکس

سری PCG2 پی ال سی پنتاکس نیز از نظر ظاهری شبیه سری AS دلتا است و به عنوان سری استاندارد شناخته می شود.
هر دو خانواده PLC پنتاکس قابلیت گسترش کارت های ورودی خروجی و شبکه را در کنار خود داشته و قابلت افزایش تا ۲۵۶ ورودی و ۲۵۶ خروجی را دارد
تمامی پی ال سی های پنتاکس با برق ورودی 24 ولت DC راه اندازی میگردد همچنین همگی بر روی ریل های مینیاتوری DIN ریل سوار می‌گردد.

معرفی CPU سری PCG2

این سری از پی ال سی های پنتاکس که با عنوان استاندارد شناخته می شود مانند سری قبل به صورت کامپکت همراه ورودی خروجی عرضه می شود، در حال حاضر CPU های موجود این خانواده دارای ۱۴ الی ۶۸ ترمینال بر روی خود CPU می باشد که در انواع تعداد های ورودی خروجی و به صورت رله ای و ترانزیستوری موجود می باشد در این مدل از پی ال سی های پنتاکس نیز قادر خواهید بود تا تعداد ۲۵۶ ورودی و خروجی را به cpu اضافه نماید
از ویژگی های این پی‌ال سی پنتاگس وجود شبکه RS23 و RS485 همراه USB بر روی CPU می باشیم
همچنین دارای خروجی سرعت بالای پالس برای راه اندازی سرو موتور می باشیم که از ۱ دستگاه تا ۸ دستگاه سرو موتور را می توان با این سری از پی‌ ال سی پنتاکس راه اندازی نمایم که این یکی از ویژگی های منحصر به فرد آن می‌باشد.

پی ال سی پنتاکس سری PCG2:

در این بخش قصد داریم در رابطه با یکی از محصولات کمپانی پنتاکس صحبت کنیم. کمپانی پنتاکس تا به الان محصولات با کیفیتی مانند پمپ و اینورتر را وارد بازار کرده است و ما در این بخش می خواهیم در رابطه با پی ال سی پنتاکس خدمت شما عزیزان توضیحاتی را عرض کنیم. به طور کلی پی ال سی های پنتاکس(Pentax PLC) به دو دسته PCS2 و PCG2 تقسیم بندی می شوند که در این بخش در رابطه با PCG2 صحبت خواهیم کرد.

در جدول بالا مشخصات مربوط به پی ال سی های پنتاکس سری PCG2 را می بینیم. در میان پی ال سی های سری PCG2 از نوع خروجی رله ای، کد PCG2-48R6AO-D/A علاوه بر ورودی و خروجی دیجیتال، خروجی آنالوگ هم دارد و خب برای پروژه هایی که نیاز به تعداد محدودی خروجی آنالوگ است می توان از این کد بهره کافی را برد.

نکته: مقدار جریان قابل تحمل خروجی های رله ای 2A است.

در تصویربالا اطلاعات مربوط به پی ال سی های پنتاکس سری PCG2 با خروجی ترانزیستوری را مشاهده می کنیم.

-کد های PCG2-40TN2AO-D , PCG2-40TN1AI1AO-D , PCG2-48TN6AO-D/A  علاوه بر ورودی و خروجی دیجیتال نیز دارای ورودی و خروجی آنالوگ نیز است. کد PCG2-48TN6AO-D/A دارای 6 خروجی آنالوگ است. کد PCG2-40TN1AI1AO-D  درای 1 ورودی و 1خروجی آنالوگ و کد PCG2-40TN2AO-D تنها دارای 2 خروجی آنالوگ است.

-کد PCG2-40TN-C-D/A به غیر از پورت های USB,RS232 و RS485 دارای پورتیست که از پروتکل CANOPEN نیز پشتیبانی می کند.

-ترانزیستور هایی که در پی ال سی های PCG2 استفاده شده اند از نوع NPN هستند البته که سری های PNP هم تولید شده است ولی واردات آن صورت نگرفته است.

PCG2:

پی  ال سی های سری PCG2 پنتاکس  در خانواده پی ال سی های یکپارچه(Compact) قرار دارند، که البته جزو پی ال سی های پیشرفته این برند به حساب می آیند. این پی ال سی ها می توانند 68~14 ورودی / خروجی دیجتال و آنالوگ را روی خود سی پی یو(CPU) در اختیار کاربر قرار دهند و اگر نیاز به ورودی و خروجی های بیشتری داشته باشیم باید از کارت های توسعه(Expansion)بهره ببریم. نهایت تعداد ورودی و خروجی دیجیتال و آنالوگ که می توانیم به پی ال سی متصل کنیم تا 256 عدد ورودی و 256 عدد خروجی است.

مدل های PCG2:

در این بخش در رابطه با انواع مدل های پی ال سی PCG2 صحبت خواهیم کرد و در قالب یک جدول مشخصات هر مدل را خواهیم گفت. پی ال  سی های سری PCG2 به دو دسته کلی تقسیم بندی می شوند؛ اولین نوع با خروجی رله ای و  دومین با خروجی ترانزیستوری است.

در جدول زیر مشخصات پی ال سی های پنتاکس(PCG2) از نوع خروجی رله ای در قالب یک جدول آورده شده است.

کارت های گسترش سری PCG2

این سری از کارت های گسترش PLC پنتاکس که با نام سری PSE شناخته می شود همگی از مزیت اپتوکوپلر برای افزایش ایمنی بهر میبرند، همچنین قابلیت افزایش تا ۱۶ عدد کارت در کنار یکدیگر را نیز دارا می باشد
کارت های گسترش PSE در انواع دیجیتال آنالوگ ، وزن و کنترل تریستور عرضه شده است

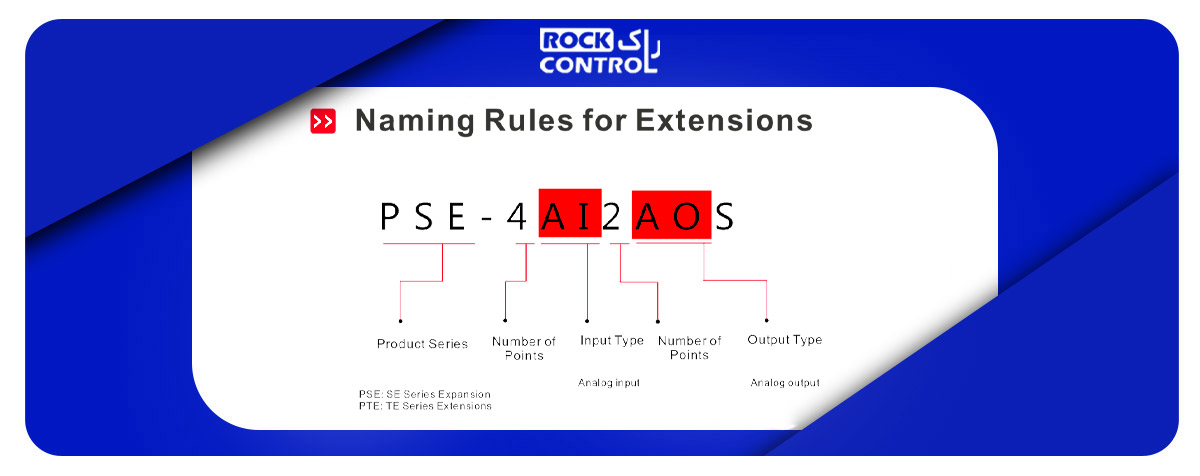

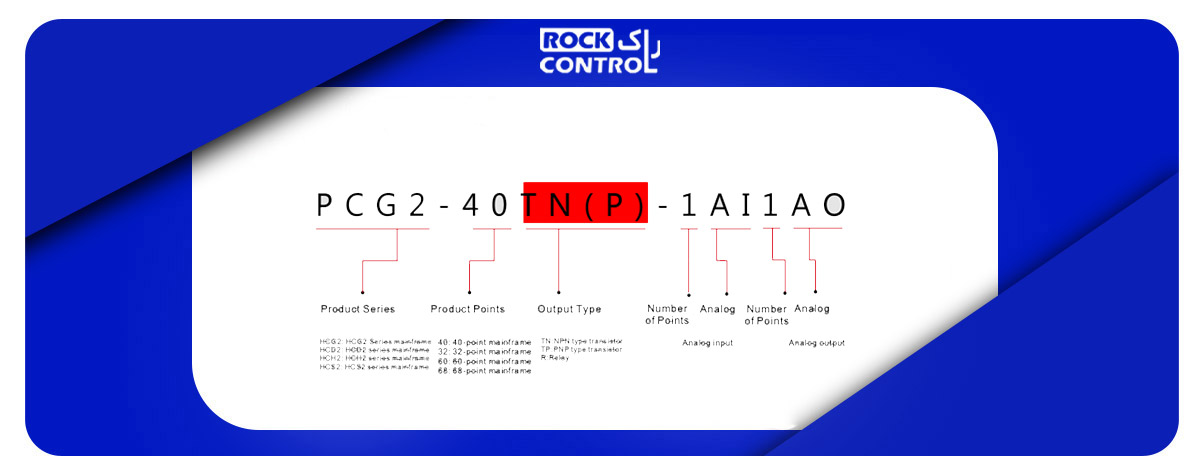

راهنمای کد های سفارش پی ال سی پنتاکس

کد های سفارش پی ال سی سری PCG و کارت های گسترش سری PSE از نوع خاصی نظم برخوردار است که برای درک هرچه باتر این کد های سفارش می‌توانید از مثال زیر استفاده نمایید.

مثال 1 :

مثال2:

شما عزیزان برای مشاوره فنی رایگان و خرید پی ال سی پنتاکس میتوانید با کارشناسان فنی راک کنترل در ارتباط باشید.

ابعاد:

1- Expansion Interface(درگاه اتصال ماژول های توسعه)

2- Name Plate(پلاک)

3- Input/Out put Terminals(ترمینال های ورودی و خروجی)

4- DIN Rail Fixing Buckle(قسمت اتصال به ریل)

5- Company Logo( لوگو پنتاکس)

6- Power, operation, error indicator light( چراغ های وضعیت، شامل ارور، تغذیه و عملکر دستگاه)

7- Input/output indicator( چراغ های وضعیت  ورودی و خروجی)

8- RS232 Interface( درگاه ارتباطی RS232)

9- Model Name( مدل پی ال سی)

10- Input / Output name( نام های ورودی و خروجی)

ابعاد پی ال سی:

90mm -a

60mm -b

26mm -c

اطلاعات ال ای دی وضعیت روی پی ال سی:

POW: این ال ای دی نشان دهنده وضعیت تغذیه پی ال سی است. اگر این ال ای دی روشن باشد یعنی پی ال سی روشن است و اگر نه پی ال سی خاموش.

RUN: اگر این ال ای دی روشن باشد یعنی پی ال سی Run است و در غیر این صورت پی ال سی Stop.

ERR: اگر این ال ای دی به صورت چشمک زن باشد یعنی در روند کارکرد برنامه پی ال سی اختلال ایجاد شده و اگر خاموش باشد، پی ال سی در وضعیت نرمال قرار دارد.
