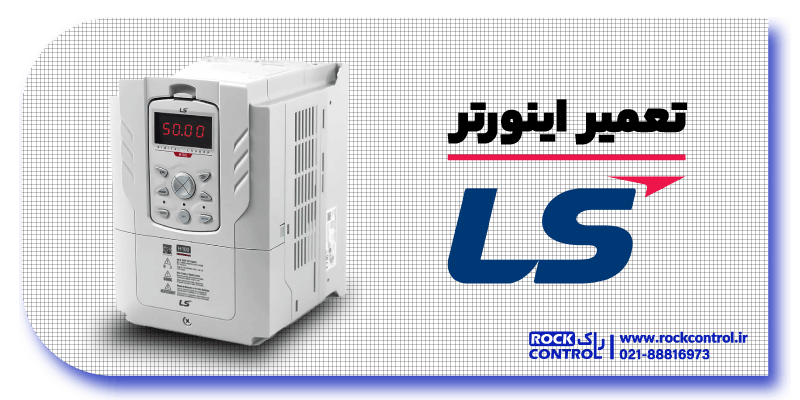

تعمیر اینورتر ال اس در راک کنترل
در راک کنترل، تعمیر اینورترهای LS با استفاده از تجهیزات پیشرفته و کارشناسان فنی مجرب به صورت کاملاً تخصصی انجام می گیرد. این مجموعه با تجربه کاری بالا در زمینه اتوماسیون صنعتی، توانسته است به یکی از مراکز معتبر نگهداری و تعمیر اینورتر تبدیل شود. تکنسین های راک کنترل با تحلیل دقیق مشکلات و استفاده از قطعات اصلی، عملکرد بهینه درایو ال اس را تضمین می کنند. علاوه بر این، مشاوره فنی و پشتیبانی مداوم به مشتریان ارائه می شود تا از بروز مشکلات جدی تر در آینده جلوگیری شود. در صورت انتخاب راک کنترل برای عیب یابی و تعمیر اینورتر می توانید از طریق شماره تماس 88329712-021 با تیم فنی مجموعه ما در ارتباط باشید.
عیب یابی و تعمیر درایو LS در سری های مختلف
در مجموعه فنی مهندسی راک کنترل بعد از عیب یابی تخصصی و کاملا رایگان، تعمیر انواع سری های اینوتر ال اس در سریع ترین زمان ممکن با کیفیت بالا انجام می شود. در ادامه سری های این درایو را بیان می کنیم.
- اینورتر S100 ال اس
- تعمیر درایو ال اس سری H100
- تعمیر اینورتر M100 ال اس
- تعمیر اینورتر ال اس IP5A
- درایو LS سری IC5
- اینورتر LS سری IG5A
- درایو ال اس IS5
- درایو ال اس IS7
- درایو IV5 ال اس
- اینورتر LS سری IE5
هزینه های تعمیر اینورتر ال اس
هزینه تعمیر درایو ال اس به عوامل مختلفی مانند نوع خرابی، مدل درایو، شدت آسیب دیدگی قطعات داخلی مانند خازن، IGBT و.. وابسته است. به همین دلیل نمی توان پیش از بررسی و عیب یابی، قیمت تعمیر اینورتر LS را مشخص کرد.
در راک کنترل، عیب یابی اولیه درایو به صورت رایگان انجام می شود و بعد از بررسی کامل دستگاه، گزارش دقیق از نوع خرابی، قطعات معیوب با نیاز به تعویض و… به مشتری گرامی ارائه می شود. در صورت تایید، تعمیرات توسط مهندسان ما آغاز شده و بعد از تست نهایی به به آدرس مربوطه ارسال می گردد.
خطاهای درایو ال اس LS
فالت های زیر مربوط به اینورتر LS از سری های مختلف است که؛ برای شناخت خطاها و عیب یابی لازم است با آن ها آشنا شوید.
- زمان شتاب (Accel) یا کاهش سرعت (Decel) نسبت به اینرسی بار GD² خیلی کوتاه است.
- بار متصل به موتور بیشتر از ظرفیت اسمی درایو است.
- زمان صدور فرمان خروجی اینورتر LS، موتور در حال چرخش آزاد بوده است.
- اتصال کوتاه در خروجی یا خطای اتصال به زمین در مدار خروجی رخ داده است.
- ترمز مکانیکی خیلی سریع عمل می کند.
- زمان شتاب و کاهش سرعت (Accel/Dece time) را افزایش دهید.
- اینورتر را با مدلی با ظرفیت مناسب تر نسبت به بار جایگزین کنید.
- بعد از توقف کامل موتور، مجدد راه اندازی آن را انجام دهید.
- سیم کشی خروجی اینورتر را بررسی کنید.
- عملکرد تنظیمات ترمز مکانیکی موتور را کنترل کنید.
- در صورت بروز اتصال به زمین، اگر جریان خطای زمین از مقدار تنظیم شده داخلی اینورتر بیشتر شود، اینورتر خروجی خود را قطع می کند.
- در صورتی که مقاومت اتصال به زمین کم باشد، ممکن است تابع قطع اضافه جریان Over current نیز از اینورتر در برابر خطای اتصال به زمین محافظت کند.
- زمان کاهش سرعت Decel time نسبت به اینرسی بار GD² خیلی کوتاه است.
- در خروجی اینورتر، بار Regenerative Load وجود دارد.
- ولتاژ شبکه ورودی بیش از حد بالا است.
- بار وارد بر موتور بیشتر از ظرفیت اسمی موتور است.
- مقدار تنظیم شده برای قطع اضافه بار PRT-21 بسیار پایین است.
- از مطابقت ظرفیت موتور و اینورتر مطمئن شوید.
- مقدار تنظیم قطع اضافه بار را افزایش دهید.
- ابتدا جریان ورودی را بررسی کنید.
- بررسی کنید، ولتاژ برق کمتر از حد مجاز نباشد.
- ایراد در سیستم خنک کننده و فن اینورتر
- کارکرد طولانی مدت فن و سیستم خنک کننده
- بیش از حد بالا بودن دمای محیط
- از مسدود نبودن دریچه فن مطمئن شوید.
- فن خنک کننده را تعویض کنید.
- دمای محیط را زیر 50/40 درجه سانتی گراد نگه دارید.
- فیلتر فن را در صورت آلودگی تعویض نمایید.
- قطع ارتباط CPU و ماژول I/O
- تنظیم نا درست پارامتر اینورتر ls
- عدم برقراری ارتباط درایو با کیپد
- اینورتر را به تنظیمات کارخانه برگردانید و reset factory کنید.
- CPU را بررسی کنید.
- ماژول ورودی/خروجی را بررسی کنید.
- بخش فرمان دهی پی ال سی را بررسی کنید.
- در صورت عدم رفع خطا، دستگاه را برای تعمیر ارسال نمایید.
- اینورتر زمانی خروجی خود را قطع می کند که یک یا چند فاز خروجی (U ،V ،W) قطع شده باشد.
- اینورتر برای تشخیص قطع فاز خروجی، جریان خروجی را اندازه گیری و بررسی می کند.
- کنتاکتور در سمت ورودی دارای اشکال در اتصال است.
- سیم کشی ورودی دچار ایراد است.
- خازن لینک DC دچار اشکال است.
- کنتاکتور سمت ورودی را چک کنید.
- سیم کشی ورودی را بررسی کنید.
- خازن لینک DC را تعویض نمایید.
- در صورتی که در مدارهای کنترل اینورتر خطایی رخ دهد، یک سیگنال خطا ارسال می شود. (تمامی خطاهای زیر به عنوان خطای سخت افزاری اینورتر در نظر گرفته می شوند که در اینورتر IP57 به صورت زیر مشاهده می شود.)
- EEP Error: خطای حافظه EEPROM
- Input phase open: قطع شدن یکی از فازهای ورودی
- NTC open: قطع شدن سنسور دمای NTC
- ADC offset: خطا در مبدل آنالوگ به دیجیتال ADC
- سیم کشی و اتصالات بین درایو و موتور قطع یا شل شده است.
- مقدار جریان تشخیص خطا به درستی تنظیم نشده است.
- اتصالات و سیم کشی ها را بررسی کنید.
- از اتصال صحیح موتور مطمئن شوید.
- پارامترهای BAS-13 جریان اسمی موتور، PRT-32 سطح تشخیص نبود موتور را بررسی کنید.
- نوسان برق ورودی و کابل ها
- شل شدن اتصال ها
- اتصال ها و برق ورودی را چک کنید.
- برای اطمینان از سلامت سیم کشی ها و کابل ها، آن ها را بررسی کنید.
- در صورت اشکال، کابل های برق یا کانکتورهای آسیب دیده را تعویض کنید.
مراحل تست و تعمیر درایو ال اس
مراحل تعمیرات اینورتر ال اس در راک کنترل شامل موارد زیر است.
- عیب یابی درایو: این پروسه نیاز به دانش فنی کافی و تجربه دارد تا ایرادات اینورتر ال اس به درستی شناسایی شود.
- بررسی ظاهری و فیزیکی درایو LS: در این مرحله، اتصالات ورودی و خروجی از نظر شل شدگی، خوردگی یا آسیب بررسی می شوند. بعد از آن وضعیت بردها، بانک خازن DC Link و ماژول IGBT، فن خنک کننده از نظر تغییر رنگ، سوختن و ترک خوردگی بازرسی دقیق می شوند.
- انجام تست اولیه با مولتی متر: تست دیود و IGBT برای تشخیص اتصال کوتاه انجام می شود. همچنین مقاومت باس DC اندازه گیری می شود تا سلامت خازن ها و عدم اتصال کوتاه در مسیر مدار قدرت چک شود.
- شناسایی خطاها و تعویض قطعات آسیب دیده: کد خطا اینوتر ال اس، و عملکرد آن مورد بررسی قرار می گیرد و موقعیت محیط نصب (دما، رطوبت، میزان آلودگی) ارزیابی می شود. بعد از آن قطعات معیوب چون برد کنترل، خازن، قطعات الکترونیکی تعویض می شوند.
- تست نهایی: بعد از اجرای تعمیرات، درایو زیر تست نهایی قرار می گیرد و پارامترهای آن بررسی می شود. تست سرد و گرم در بخش داخلی IGBT انجام می شود.
نشانه های خرابی اینورتر ال اس
تشخیص به موقع نشانه های خرابی درایو ال اس به شما کمک می کند تا مشکلات را قبل از جدی تر شدن برطرف کنید. علائم شایع خرابی دستگاه شامل موارد زیر است.
نصب و راه اندازی نادرست درایو LS
نصب و راه اندازی اصولی اینورتر LS براساس منوال (دفترچه راهنما) یکی از مراحل موثر در عملکرد صحیح و پایدار دستگاه است. این فرآیند باید توسط مهندسان با تجربه انجام شود تا از بروز مشکلات و خرابی های آتی جلوگیری شود. برای نصب، باید ترمینال های ورودی را به برق سه فاز متصل کرده و ترمینال های خروجی را به موتور وصل کنید. در مورد درایوهای تک فاز، اتصال به فاز و نول مورد نیاز است. دقت در انجام این مراحل و رعایت دستورالعمل های منوال دستگاه، به افزایش طول عمر اینورتر و کاهش هزینه های تعمیرات کمک می کند.
شرایط محیطی نامناسب
نصب درایو ال اس در محیط هایی با دمای بالا، رطوبت زیاد یا مکان هایی با گرد وغبار زیاد می تواند، منجر به خرابی مکرر آن شود. بهتر است اینورتر در محیط هایی با دمای متعادل و بدون رطوبت قرار گیرد.
فرسودگی خازن ها
یکی از دلایل خرابی خازن ها در درایو LS نامناسب بودن ولتاژ ورودی است. نوسان شدید ولتاژ، عدم تعادل فازها یا وجود هارمونیک های بالا می تواند تنش الکتریکی به خازن واد نماید. در شرایطی که الکتروموتور به طور مداوم وارد حالت Regenerative Mode می شود، انرژی برگشتی از موتور به باس DC باز می گرد و موجب افزایش ولتاژ DC می شود. این افزایش ولتاژ در صورت نبود مدار ترمز روی خازن تاثیر گذاشته و موجب آسیب دیدگی آن می شود.
خرابی و سوختن قطعه IGBT
خرابیIGBT یکی از رایج ترین ایرادات درایو است که عمدتا به دلیل افزایش حرارت اینورتر، شل شدن اتصالات، آلودگی بخش داخلی دستگاه، لرزش های شدید، اختلال عملکرد خازن ها، پل دیود و سیستم خنک کننده ایجاد می شود. این موارد باعث سوئیچینگ نا مناسب و اختلال در کارکرد کلی اینورتر LS می گردد.
بروز اتصال کوتاه در سیم کشی ها و شل شدگی اتصالات
در زمان نصب و سیم کشی، باید از اتصالات دقیق و مطابق با نقشه های فنی استفاده کرد. شل شدن اتصالات ممکن است موجب بروز قوس الکتریکی شود که با خسارت بسیار زیادی همراه است.
رایج ترین خطاهای اینورتر ال اس
| کد خطا | دلایل بروز خطا درایو ال اس | راه حل رفع خطا |
| OVT (اضافه ولتاژ) |
|
|
| OCT (اضافه جریان خروجی) |
|
|
| OLT (افت ولتاژ) |
|
|
| ETH (خطای خارجی External Trip) |
|
|
| OPO (باز بودن فاز خروجی out phase open) |
|
|
| rOt (خطا Fatal input power error) |
|
|
| nbr (خطای سطح سرعت (خروجی پایین تر از حد مجاز)) |
|
|
علل اصلی خرابی و تعمیر KEYPAD اینورتر LS
- آلودگی و وجود گرد و غبار
- وارد شدن ضربه فیزیکی و شکستن صفحه نمایش
- رطوبت بیش از حد
- ایراد در پایه ها و کانکتورها
- اشکالات برقی و الکتریکی بر اثر نوسان شدید برق و اتصال کوتاه
- آپدیت نکردن به موقع نرم افزار کیپد درایو ال اس و عدم هماهنگی با نرم افزار فریمور
- تنظیمات نادرست و فشار زیاد دکمه ها
روش های نگهداری و تعمیر اینورتر ال اس
نگهداری و استفاده اصولی از دستگاه کنترل کننده دور موتور، باعث کاهش هزینه های تعمیر درایو می شود.
- جمع آوری اطلاعات روزانه : یادداشت وضعیت عملکرد اینورتر و بررسی روزانه برای شناسایی سریع ایرادات احتمالی
- بررسی سلامت قطعات : کنترل وضعیت خازن ها، دیودها، IGBT و فن خنک کننده جهت اطمینان از عملکرد صحیح
- تمیز کردن فن خنک کننده و هیت سینک : پاکسازی منظم فن برای جلوگیری از افزایش دما و حفظ عمر کاری اینورتر
- توجه به نکات نصب و راه اندازی : رعایت دستورات و نکات ذکر شده در منوال برای نصب استاندارد توسط متخصص و توجه به درجه حفاظت IP
- حفاظت از دستگاه : استفاده از تابلو برق استاندارد برای جلوگیری از نفوذ گرد و غبار، رطوبت و عوامل آسیب زا
