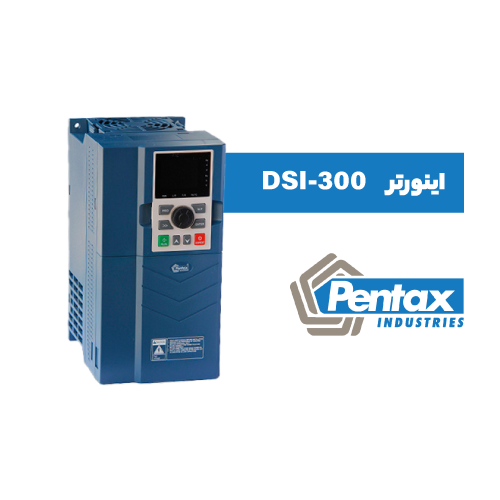

اینورتر پنتاکس سری DSI-300

کمپانی پنتاکس در پیرو کامل کردن محصولات خود اینورترهای جدیدی را وارد بازار کرده است که نیاز های کاربران و مهندسین را تا حد زیادی پوشش می دهد. این اینورترها با پیشوند DSI300 معرفی شده اند که در این قسمت این اینورتر را کاملا مورد بررسی قرار می دهیم و با رقیب سرسخت خود یعنی اینورتر های DSI400 آن را مقایسه خواهیم کرد.

ویدیو معرفی کامل اینورتر پنتاکس سری DSI-300

نوع کاربری اینورتر پنتاکس سری DSI300:

اینورتر های پنتاکس سری DSI300 برای اپلیکیشن هایی که نیاز است که گشتاور و سرعت خیلی دقیق و قدرتمند کنترل شوند مورد استفاده قرار می گیرد. این اینورتر دو مود کنترلی را ساپورت می کند که اولین مود کنترلی مود V/Fو دومین مود وکتور کنترل حلقه باز((Speed sensorless vector control(SVC))

است.

اینورتر پنتاکس سری DSI300 در لحظه راه اندازی(Starting Torque) می توانند تا 150%  جریان نامی را متحمل شوند؛ و ظرفیت اضافه باری که می وانند تحمل کنند: در 1دقیقه برابر با 150% و در 3 ثانیه برابر با 180% است.

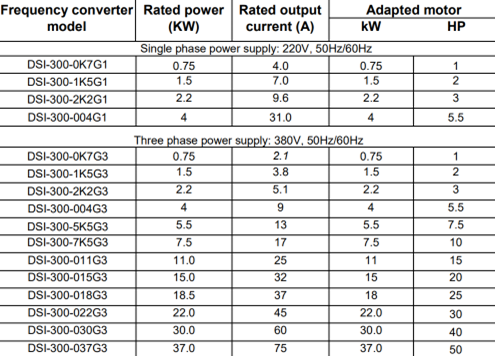

در جدول بالا تمام توان های اینورتر پنتاکس سری DSI300 را ملاحظه می فرمایید؛ در ستون اول از سمت چپ تمام کد های فنی(Part Number) هارا ملاحظه می فرمایید که این سری از اینورتر های پنتاکس در ولتاژ 220VAC 1PH تا رنج توانی 4KW را موجود دارد.در ستون دوم، توان اینورترهارا براساس کیلووات ملاحظه می فرمایید. در ستون سوم هم جریان خروجی اینورتر را می بینیم.

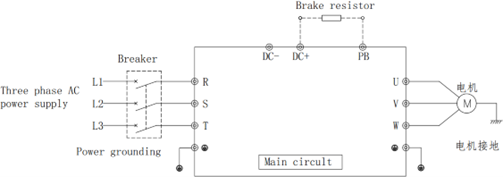

ترمینال های قدرت و فرمان اینورتر پنتاکس سری DSI300:

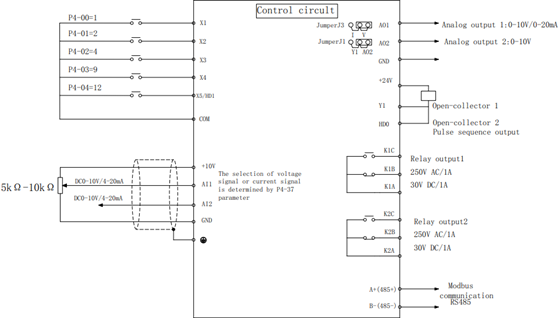

ورودی های دیجیتال: همینطور که ملاحظه می فرمایید در این اینورتر ورودی های دیجیتال با X نمایش داده شده اند که این اینورتر دارای5  ورودی ددیجیتال است که  ورودی X5 از نوع سرعت بالا است.

خروجی دیجیتال:این اینورتر دارای دوعدد خروجی دیجیتال رله ای و یک عدد خروجی ترانزیستوری است که این خروجی با Y1 نشان داده شده است.

ورودی آنالوگ: دارای دو عدد ورودی آنالوگ که با AI1 و AI2 نشان داده شده است.

خروجی آنالوگ: دارای دو عدد خروجی آنالوگ که با AO1  و  AO2 نشان داده شده است.

شبکه: ترمینال های A+ و A- برای بحث شبکه RS485 مورد استفاده قرار می گیرند.

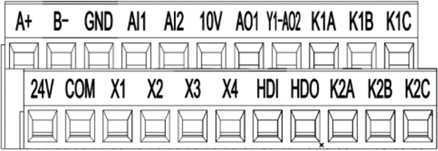

در تصویر بالا آرایش و نوع چیدمان ترمینال های فرمان را ملاحظه می فرمایید.

در تصویر بالا نیز کیپد اینورتر پنتاکس سری DSI300 را ملاحظه می فرمایید.

ویژگی اینورتر پنتاکس سری DSI300:

• این اینورتر پارامتر های خوبی را ساپورت می کند که یکی از مهترین سردسته پارامتر های اینورتر، پارامتر های PID Control است. این اینورتر برای اپلیکشن های بوستر پمپ پارامتر های بسیار خوبی را در اختیار کاربران قرار می دهد. کاربران می توانند تنظیمات ضرایب PID را در دو بخش تنظیم کنند و با یکی از ورودی های دیجیتال بین این پارامترها شیفت پیدا کنند.
• از این اینورتر می توان در اپلیکیشن های Tension یا جاهایی که لازم است گشتاور و یا سرعت کنترل شود استفاده کرد.
• دارای ورودی سرعت بالا و خروجی سرعت بالا که سرعت پردازش پالس های ورودی تا 100KH و پالس های خروجی تا 50KH است.
• برای اتصال کیپد به اینورتر می توان از کابل پچکورد استفاده نمود و در پروژه هایی که نیاز به نصب کیپد دورازاینورتر است می توان از این آپشن استفاده نمود.
• تولید اینورتر با برق ورودی تکفاز در توان 4KW که برای بعضی کاربران بسیار امر مهمی است.
• وجود کیپد با صفحه نمایش بزرگ که در هنگام تنظیم پارامتر می تواند تجربه بهتری را در اختیار کاربران قرار دهد.

مقایسه اینورتر DSI300 و DSI400:

اگر بخواهیم اینورتر های DSI300 کمپانی پنتاکس را با یک اینورتر هم لول خود مقایسه کنیم بهترین گزینه اینورتر DSI400 است. از نظر جریان خروجی و گشتاور تولیدی این دو اینورتر عملکردی یکسان و شبیه به یکدیگر دارند. اولین و مهم ترین تفاوت این دو اینورتر در مود های کنترلی هستند که ساپورت می کنند.

اینورتر های سری DSI400 سه مود کنترلی V/F، Sensor Less Vector Control و Sensor Vector Control را ساپورت می کنند و به همین منظور برای بهره بردن از مود کنترل برداری حلقه بسته میتوان به اینورتر های پنتاکس سری DSI400 کارت PG(Pulse Generator) متصل کرد و در نهایت سیستم رابه صورت حلقه بسته(Closed Loop) راه اندازی کرد.

دومین تفاوت این دو اینورتر در رنج های توانی آنهاست. اینورتر های پنتاکس سری DSI400 از رنج توانی 7.5KW تا 500KW را پوشش می دهد در حالی اینورتر های سری DSI300 از رنج توانی 0.75KW تا 37KW را ساپورت می کنند.

سومین تفاوت این دو اینورتر بحث ترمینال های فرمان است که اینورتر سری DSI400 دارای 7 ورودی دیجیتال در حالی که اینورتر سری DSI300 دارای 5 ورودی دیجیتال است.

اینورتر DSI400 شامل یک عدد خروجی آنالوگ واینورتر DSI300 دارای دو عدد خروجی آنالوگ است.

اینورتر سری DSI300 تا رنج توانی تا 4KW در ولتاژ تکفاز در حالی که اینورتر پنتاکس سری DSI400 از توان 7.5KW تا 500KW سه فاز را می تواند پشتیبانی کند.

تفاوت بعدی این دو اینورتر در وجود پورت لن است که اینورتر DSI300 دارای پورت لن برای اتصال کیپد به اینورتر در حالی که در اینورتر پنتاکس سری DSI400 پورت لن  وجود ندارد و حتما برای اتصال کیپد به اینورتر باید از کابل فلت 10 رشته استفاده نمود.

و در نهایت و آخرین تفاوت این اینورتر ها در پارامتر های Multi Step Frequency است که اینورتر پنتاکس سری DSI400 تا 16 پله فرکانسی را می تواند ساپورت کند و اینورتر سری DSI300 فقط تا 8 پله فرکانسی را می تواند ساپورت کند.

سخن پایانی:

دررابطه با اینورتر پنتاکس سری DSI300 صحبت کردیم و نکاتی در رابطه با این اینورتر قدرتمند خدمت شما عزیزان گفتیم. اینورتر پنتاکس سری DSI300 از نظر قدرت و توانایی IGBT برای راه اندازی اپلیکیشن های سنگین کاملا برابرهستند و فقط یکسری از قابلیت های کنترلی این دو اینورتر را از یکدیگر متمایز می کند. اگر در پروژه ای  نیازدارید که از مود کاری کنترل برداری حلقه بسته استفاده کنید حتما باید از اینورتر سری DSI400 پنتاکس استفاده کنید. ولی اگر نوع برق دردسترس تکفاز است می توانید باد از اینورتر های DSI300 بهره ببرید.

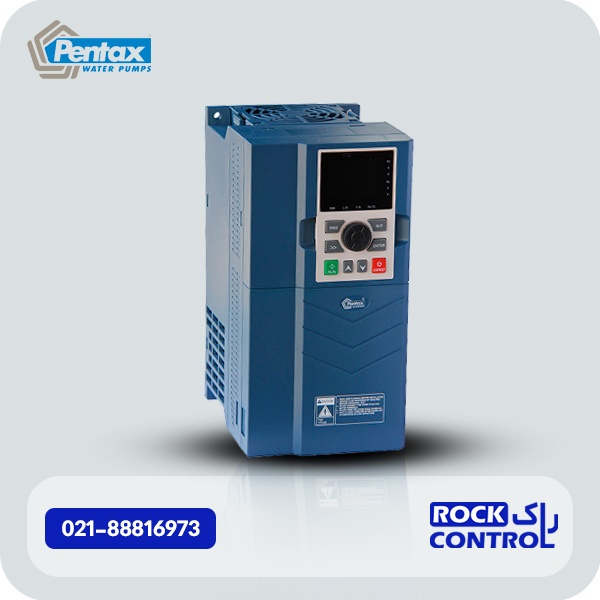

شما میتوانید اینورتر پنتاکس سری  DSI-300 و همچنین سایر محصولات اینورتر پنتاکس را با بهترین قیمت و بال تخفیف ویژه از راک کنترل، نمایندگی پنتاکس خرید کنید
