دانلود کاتالوگ اینورتر پنتاکس سری DSI-100
اینورترهای پنتاکس سری DSI100 جزو اینورتر های سبک کار به حساب می آیند و برای بارهای گشتاورمتغییرمورد استفاده قرار می گیرند.
اینورترهای سری DSI100 پنتاکس در دو سطح ولتاژ ورودی تکفاز 220V و سه فاز 380V تولید شده اند؛ توان اینورتر ها سریDSI100 پنتاکس در ولتاژ ورودی تکفاز 220V از 0.75KW تا 2.2KW است. وهمچنین در ولتاژ ورودی سه فاز 380V از 0.75KW تا 5.5KW است.
همانطور که در بالا گفته شده است اینورتر های پنتاکس سری DSI100 نهایتا تا رنج توانی 5.5KW را دارا می باشند.
اینورتر های سری DSI100 با رنگ آبی نفتی ارائه شده اند و برای بحث سیستم خنک کاری از فن بهره می برند؛ تمام توان های DSI100 برای سیستم خنک کاری از یک فن بهره برده و فقط در توان های مختلف ابعاد و اندازه فن تغییر می کند.

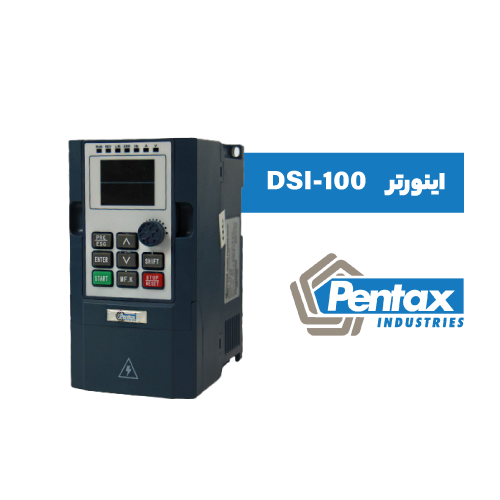

Pentax DSI100 Inverter

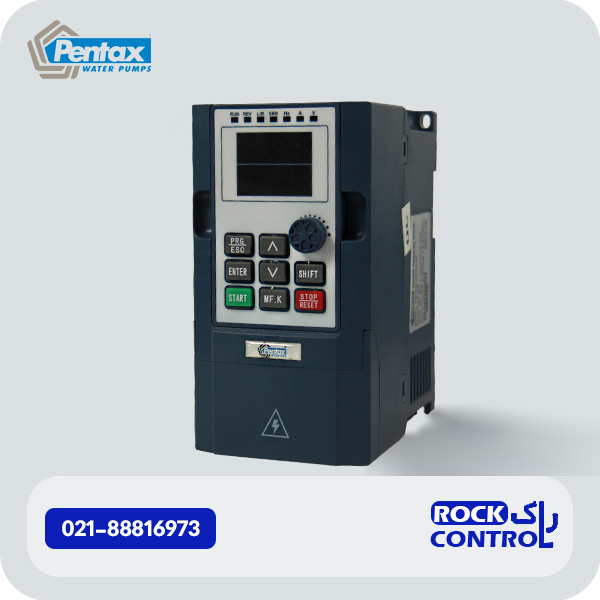

در تصویر بالا رنگ اینورتر و همینطور بخش رو به رویی اینورتر را مشاهده می کنید. در بخش بالای اینورتر فن خنک کاری و در قسمت پایین اینورتر در زیر یک در که دارای دوعدد لولا برای بالا و پایین شدن است ترمینال های قدرت و فرمان اینورتر قرار داده شده است. در قسمت پشت اینورتر و در چهار گوشه آن جای بستن پیچ برای منتاژ کردن اینورت را می بینیم و البته به جز روش مونتاژ اینورتر با استفاده از پیچ می توان آن را روی ریل هم مونتاژ کرد.
نکته: در تمام رنج های توانی اینورتر پنتاکس سری DSI100 هم می توان آنها را به صورت پیچ و هم به صورت نصب روی ریل مونتاژ کرد. در قسمت روبه رویی اینورتر کیپد را مشاهده می کنیم؛ کیپد این اینورتر ها قابل جدایش است و با انداختن دو انگشت در دو ور اینورتر می توان آن را در آورد.
برای فاصله دادن کیپد از اینورتر ونصب آن در نقطه دیگر دو روش وجود دارد، اولین روش استفاده از کابل فلت و دومین استفاده از کابل پچ کورد است.
در تصویر بالا ابعاد و اندازه ی تمام رنج های توانی اینورتر های پنتاکس سری DSI100 را مشاهده می کنید.
در تصویر بالا ترمینال های قدرت اینورتر را مشاهده می کنید. در برق تکفاز برای روشن کردن اینورتر از ترمینال های R و T و در برق سه فاز از هر سه ترمینال R,S,T استفاده می کنیم. برای اتصال مقاومت ترمز از ترمینال های + و PB استفاده می کنیم.
در تصویر بالا ترمینال های فرمان اینورتر پنتاکس سری DSI100 رو مشاهده می کنید.
این سری اینورتر دارای پنج ورودی دیجیتال، دو خروجی دیجیتال که یکی از آنها رله ای و دیگری ترانزیستوری است، دو
ورودی آنالوگ و یک خروجی آنالوگ است. علاوه بر اینها این اینورتر دو عدد ترمینال که برای اتصال به شبکه Modbus نیز می باشد را دارا است.
نکته مهم در ورودی و خروجی این اینورتر در سرعت آن است. این اینورتر از یکی از ورودی های دیجیتال خود می تواند تا 100KH پالس را دریافت کند. و در خروجی ترانزیستوری خود نیز می تواند تا 100KH پالس تولید کند.
این سری اینورتر از پنتاکس دو مود کنترلی V/F و SVC(Sensor less vector) را دارا می باشد. این اینورتر در هر دو مود کنترلی پارامترهای کاملی را در اختیار کاربر گذاشته و اطلاع از این پارامتر ها تا حد زیادی نیاز کاربران را به تجهیزات جانبی به حداقل می رساند.
پارامتر های خاص اینورتر:
این سری اینورتر پنتاکس پارامتر هایی مثل PID, Internal PLC, Counter ,Torque mode, را دارا می باشد که به نسبت نیاز هر پروژه می توان از آنها بهره کافی رو برد. اما نقطه قوت این اینورتر به نسبت سری های DSI-200 و DSI-400 پارامتر های مربوط به جستجوی سرعت (Speed search) را دارا می باشد که در خیلی از پروژه ها که اینرسی به نسبت بالایی روی شفت قرار دارد بسیار مورد استفاده قرار می گیرید.
اینورتر های پنتاکس سری DSI-100 می توانند در 60 ثانیه 150% اضافه جریان و در 3 ثانیه 180% اضافه بار و یا اضافه جریان را تحمل کنند که این مقادیر برای راه اندازی الکتروموتور های گشتاور متغییر بسیار خوب و قابل قبول است.

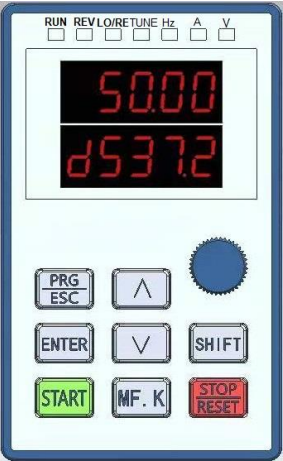

همانطور که در تصویر بالا مشهود است یکی از نقطه قوت های اینورتر پنتاکس سری DSI-100 به نسبت دو مدل دیگر ظاهر این کیپد است که دو صفحه نمایش از نوع سون سگمنت در اختیار کاربران می گذارد. نکته بعدی جنس استفاده شده در ساخت دکمه های این کیپد است که این کلید ها دارای جنس بسیار خوبی است. و نکته آخر در مورد این کیپد نحوه جدایش و نصب آن در یک فاصله مشخص از اینورتر است که هم از طریق کابل فلت و هم از طریق کابل لن می توان این عمل را انجام داد (در اینورتر های سری DSI-200 و DSI-400 فقط می توان از طریق کابل فلت این کار را انجام داد).
تا به اینجا کار دررابطه با نکات مهم اینورتر پنتاکس سری DSI-100 صحبت کردیم. اگر اپلیکیشن مورد نظر و الکتروموتور از نوغ گشتاور متغییر (VT) است می توانید از این اینورتر نهایت استفاده را ببرید.
سعی ما بر این است که اطلاعات مفیدی را در اختیار شما قرار دهیم تا در زمان خرید اینورتر، بهترین انتخاب در کنار کیفیت و قیمت مناسب را داشته باشید.
