تابلو برق بوستر پمپ مدل RCP_200 (نیمه صنعتی)

تابلو برق بوستر پمپ مدل RCP200

یکی از ملاک های خرید ملک و خانهt فشار آب مطلوب آن منطقه می باشد به خاطر همین امر بوستر پمپ مدل RCP200 طراحی و تولید شده است که فشار ساختمان ها وجموعه های بزرگ را به حد مورد نظر برساند.

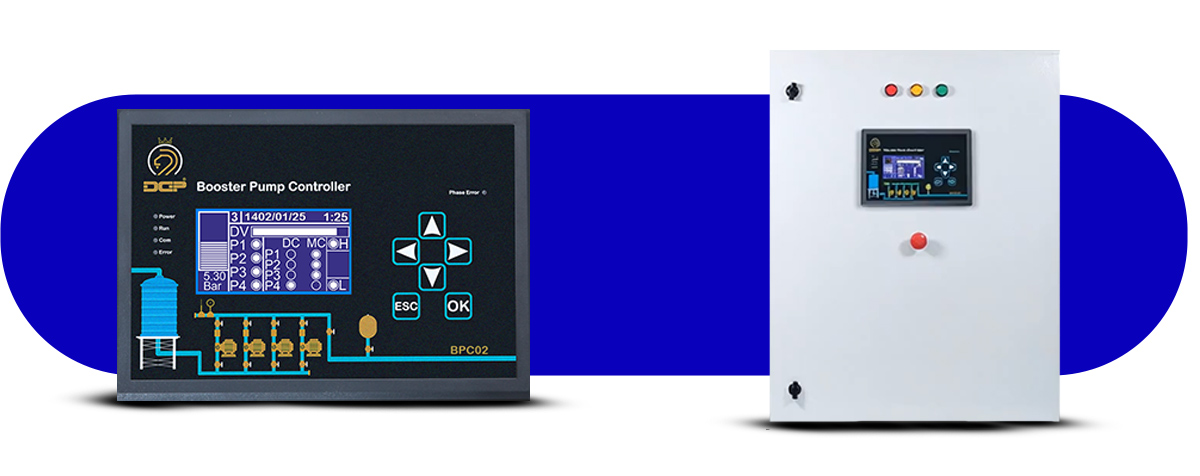

بوستر پمپ مدل RCP200 قادر است تا 4 پمپ آبرسانی را کنترل کند. بخش اصلی این Booster Pump تجهیزی است به نام کنترلر بوستر پمپ DGP که به صورت خیلی دقیق و قدرتمند این سیستم را تحت کنترل قرار می دهد.

بوسترپمپ چیست

عبارت بوستر (Booster) به معنای تقویت کننده است پس بوستر پمپ به معنای پمپیست که فشار آب و یا هر سیال دیگری را تقویت می کنه.

بوستر پمپ به اجزاء مختلفی اعم از تجهیزات مکانیکی و الکتریکی تقسیم بندی می شود.

اجزاء مکانیکی بوستر پمپ:

• لوله
• شیر ها
• پمپ
• ساختار و بدنه دستگاه

اجزاء الکتریکی بوستر پمپ:

• تابلو برق
• اینورتر
• کنترلر بوستر پمپ
• کنتاکتور
• کلید مینیاتوری(MCB)
• کلید حرارتی(MPCB)
• بی متال(در مواقعی که از کلید حرارتی استفاده نمی شود می بایست از By metal استفاده شود)
• کنترل فاز

تابلو برق RCP200 به گونه ای کار می کند که اولین پمپ با اینورتر و به اصطلاح (فشار متغییر) وارد مدار می شود از وقتی که اینورتر به بیشینه فرکانس خود برسد تایم گیری اینورتر در جهت فرمان دادن به پمپ دوم شروع می شود.

نکته: مقدار زمان (Add Delay) داخل کنترل بوسترDGP قابل تنظیم است.

بعد از رسیدن فشار و تثبیت شدن فشار بر روی Set Point و بعد از طی کردن زمان Off Delay تابلو بوستر پمپ به Sleep خواهد رفت تا با استارت مجدد پمپ دیگر وارد مدار شود.

نکته: داخل کنترلر بوستر پمپ می توان قابلیت Pump Changing را فعال کرد تا از اصطحلاک بین همه پمپ ها تقسیم شود تا عمر مفید آنها بیشتر شود.

قابلیت کنترلر بوستر پمپ dgp

• توانایی تنظیم ولتاژ بالا و پائین برق شهر از روی LCD کنترل ولتاژ
• توانایی تنظیم حساسیت از روی LCD (عدم تعادل بین فاز ها)
• توانایی تنظیم دستگاه به صورت تکفاز و سه فاز
• دارای تایمر های On-Delayو Off-Delay مجزا در هنگام بروز خطا
• محافظت در برابر اتصال دوفاز به سیستم (اتصال فازبه جای نول)
• نمایش دیجیتال ولتاژ های فاز با فاز و فاز با نول و فرکانس
• قابلیت نمایش مقادیر ولتمتر و فرکانس پمپ ، همچنین وضعیت پمپ ها و فلوتر در صفحه اصلی (Home)
• دارای فلوتر داخلی
• قابلیت فعال یا غیر فعال کردن فلوتر
• توانایی اتصال فلوتر خارجی
• دارای تایمر های On-Delayو Off-Delay مجزا در هنگام بروز خطا
• قابلیت فعال کردن آلارم برای Errorها
• دارای ٢ خروجی مجزا آنالوگ برای کنترل ٢ درایو
• دارای خروجی فن مجزا
• دارای خروجی Alarm مجزا
• دارای 3 مد کاری و عملکردی برای تمامی سلیقه ها
• توانایی کنترل تا 6 پمپ به صورت دورثابت (مدیک)
• قابلیت کنترل تا ۴ پمپ به صورت ثابت و ٢ پمپ به صورت دورمتغیر (مدیک)
• قابلیت راه اندازی تا 4 پمپ به صورت دورمتغییر تنها با یک درایو (مد 3)
• امکان اتصال سنسور های0-20mA,4-20mA,0-5V V, 0-10 و سویچ های فشار (Pressure Switch)
• توانایی تنظیم ماکزیمم فشار برای حفاظت اتصالات
• قابلیت اتصال سنسورهای 10bar، 16bar و 25bar
• دارای ورودی پرشرسویچ فشار ماکزیمم
• دارای چهار ورودی مجزا برای: کنترل فاز خارجی/ کنترل سطح خارجی / ورودی Max Pressure / ورودی شستی Emergency
• دارای خود سرویس داخلی
• قابلیت تعریف فرکانس Start
• قابلیت تعریف فرکانس Stop
• قابلیت تعریف Full load (تشخیص بسته بودن ورودی کلکتور،تشخیص ترکیدگی لوله و تشخیص هوا گرفتن پمپ ها)
• اجرای Sleep با ٣ شرط
• رسیدن به مینیمم فرکانس تولید فشار پمپ (Sleep Frequency)
• تغییرات فشار کلکتور کمتر از مقدار Gap
• به پایان رسیدن تایمر Off Delay
• نمایش کارکرد پمپ ها به صورت مجزاء
• کنترل پمپ های دور متغیر به صورت PID واقعی
• دارای امکان Change Over برای پمپ های یکسان دورثابت و دورمتغیر
• قابلیت تعریف Change با زمان و Change با خاموش روشن شدن
• دارای امکان Reserve Automatic برای پمپ هادورثابت ودور متغیر
• قابلیت تشخیص پمپ معیوب و توانایی جایگزینی آن
• قابلیت سرویس گذاشتن پمپ های معیوب
• تنظیم پارامترهای دستگاه به وسیله شبکه RS- 485 و پروتکل ModBus-RTU
• امکان اتصال به ماژول SMS وپیامک کردن خطاها
• نمایش تمامی Errorها در صفحه ی Error history
• امکان ارتباط با سیستم هوشمند ساختمان BMS
• قابلیت راه اندازی سیستم به صورت دستی
• قابلیت STOP کردن سیستم به صورت دستی
• دارای خروجی 24Vdc با توان 100mA برای راه اندازی سنسور و برگشت فرامین
• دارای LCD با وضوح 8KPixel
• قابلیت تعریف سطح دسترسی به تنظیمات User Level Password
• بیش از چندین هزار پروژه موفق
• ساده سازی مدار فرمان

همانطور که ملاحظه فرمودید کنترلر بوستر پمپ آپشن های بسیار فراوان و قدرتمندی را در اختیار ما قرار می دهد که نیاز افرادی که در این حوضه فعالیت می کنند را به حداقل می رساند.

انواع مد های کاری در تابلو بوستر پمپ rcp200

این کنترلر بوستر پمپ به صورت کلی از سه حالت کاری مختلف پشتیبانی می کند که البته هر کدام از مد های کاری دارای دو یا چند حالت سیم بندی هستند.

مد1

اولین مد کاری که در این حالت می توان تا 6 پمپ را وارد مدار کرد که دو عدد از پمپ می توانند با اینوتر وارد مدار شوند.

مد2

در این حالت نهایتا تا 4 پمپ را می توان کنترل کرد. وقتی پمپ اول با درایو به ماکزیموم خود رسید، پمپ های بعدی به صورت مستقیم وارد مدار شده. در این حالت اگر اینورتر به هر دلیلی از مدار خارج شود، تابلو RCP200 قابلیت آوردن پمپ ها به صورت مستقیم را دارا می باشد.

مد3

در این مد نیز حداکثر تا 4 پمپ را می توان راه اندازی کرد. تفاوت اصلی این مد با مد2 به این گونه است که وقتی اولین پمپ با درایو وارد مدار شود واگر فشار حال حاضرلوله های ساختمان یا مجموعه به میزان مورد نظر نرسد پمپ اول از درایو جدا شده، با کنتاکتور برق شهر مستقیم وارد مدار شده و پمپ دوم با اینورتر وارد مدار می شود.

ولی این این گزینه برای پمپ های با توان پایین توصیه می شود.

نکته: پرکاربردترین مد، مد2 هستش چونکه محدودیت های مد3 در این مد کاری دیده نمی شود.

کاتالوگ کنترلر بوستر پمپ DGP

مد1 سیم بندی مدار قدرت (1 پمپ – 1 درایو)

مد1 سیم بندی مدار فرمان (1 پمپ – 1 درایو)

مد1 سیم بندی مدار قدرت (2 پمپ-1 درایو)

مد1 سیم بندی مدار فرمان(2 پمپ- 1 درایو)

مد1 سیم بندی مدار قدرت (2 پمپ- 2 درایو)

مد1 سیم بندی مدار فرمان(2 پمپ- 2 درایو)

مد3 سیم بندی مدار قدرت(2 پمپ- 1 درایو)

مد3 سیم بندی مدار فرمان(2 پمپ- 1 درایو)

مد3 سیم بندی مدار قدرت(4 پمپ- 1 درایو)

مد3 سیم بندی مدار فرمان(4 پمپ- 1 درایو)
