اینورتر پنتاکس

قیمت اینورتر پنتاکس

اینورتر پنتاکس در مدل‌ های متنوع و با محدوده توان 0.4 تا 400 کیلووات در نوع (تک فاز و سه فاز) برای کاربردهای صنعتی مختلف، شامل سنگین کار (جرثقیل، فولاد، معادن) تا سبک کار مانند (پمپ‌ ها، سیستم‌ های تهویه مطبوع، بوستر پمپ) طراحی می شود. قیمت درایو پنتاکس با توجه به مدل و قابلیت‌ های آن مانند توان کاری، نوع برق ورودی، مقدار جریان قابل تحمل و… متفاوت است. برای کسب اطلاعات بیشتر و بهره مندی از مشاوره تخصصی رایگان جهت خرید درایو پنتاکس با تیم فروش راک کنترل 88816522-021 تماس بگیرید.

کاتالوگ اینورتر پنتاکس

برای دانلود کاتالوگ اینورتر های پنتاکس از لینک های زیر استفاده کنید.

دانلود کاتالوگ اینورتر پنتاکس DSI-100

دانلود کاتالوگ اینورتر پنتاکس DSI-200

دانلود کاتالوگ اینورتر پنتاکس DSI-300

دانلود کاتالوگ اینورتر پنتاکس DSI-400

لیست خطاهای اینورتر پنتاکس

لیست قیمت اینورتر Pentax (تاریخ 1405/04/19)

با دانلود لیست قیمت اینورترهای پنتاکس سری (DSI-100-DSI200-DSI300-DSI400) از قیمت به روز درایو مطلع شوید. لازم به ذکر است، تخفیف ویژه همکاری در هنگام خرید محصولات لحاظ خواهد شد.

ویدئوی معرفی اینورتر PENTAX

ویژگی‌ های درایو پنتاکس (PENTAX)

1. کنترل سرعت دور موتور به‌ جای استفاده از گیربکس یا موتور دالاندر
2. راه اندازی و توقف نرم موتور و کاهش جریان‌ های گذرا در موتورهای القایی
3. کنترل ساده و انعطاف پذیر موتور القایی (چپ گرد، راست گرد)، (چند پله شدن سرعت) و (فرمان‌ پذیری از شاسی یا PLC)
4. کاهش جریان ورودی براساس خازن‌ های ظرفیت بالا در اینورتر و کاهش توان راکتیو Reactive سیستم

سری های مختلف اینورتر پنتاکس

•  DSI-100
• DSI-200
• DSI-300
•  DSI-400

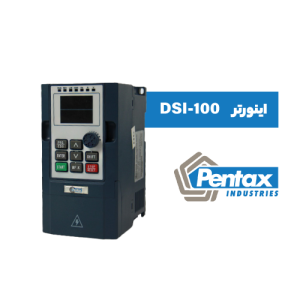

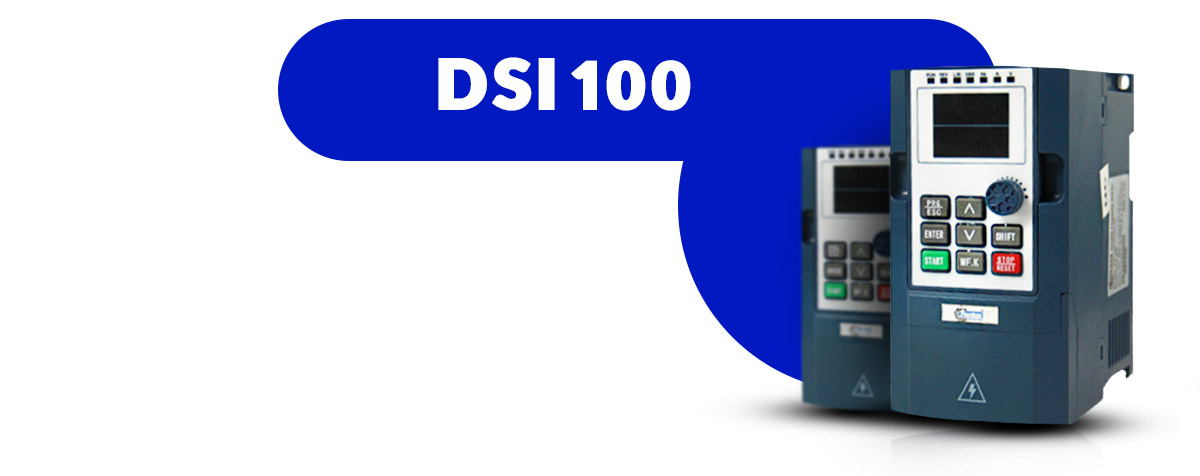

اینورتر DSI-100 پنتاکس

اینورتر DSI-100 پنتاکس در محدوده توان 0.4 تا 5.5 کیلووات و جریان خروجی 2.3 تا 13 آمپر طراحی شده و قابلیت کنترل‌ برداری در کاربردهای کوچک و عمومی مانند سیستم‌ های پمپ و فن، بوستر پمپ‌ ها، کمپرسورهای کوچک، ماشین بسته‌ بندی، نوار نقاله را دارد. قابلیت های این سری از درایو Pentax به شرح زیر است.

• ولتاژ ورودی تک فاز 220 و سه فاز 380 ولت
• دارای کیپد جداشونده
• PLC داخلی و PID کنترل داخلی
• مد کنترل V/F (وکتور کنترل حلقه باز) SVC
• پشتیبانی از شبکه ارتباطی Modbus و پورت RS-485
• دارای یونیت ترمز داخلی
• کنترل سطح گشتاور
• دارای درجه حفاظتی IP20
• نصب و راه اندازی ساده
• ابعاد کوچک و کامپکت

استفاده از اینورتر پنتاکس DSI-100 این امکان را فراهم می‌ کند، تا سرعت موتور را با دقت بالا کنترل کنید. این قابلیت باعث ارتقای راندمان و بهینه سازی در مصرف انرژی می‌ شود. همچنین با طراحی استاندارد می‌ تواند، صدا و لرزش موتور را به طور موثری کاهش دهد.

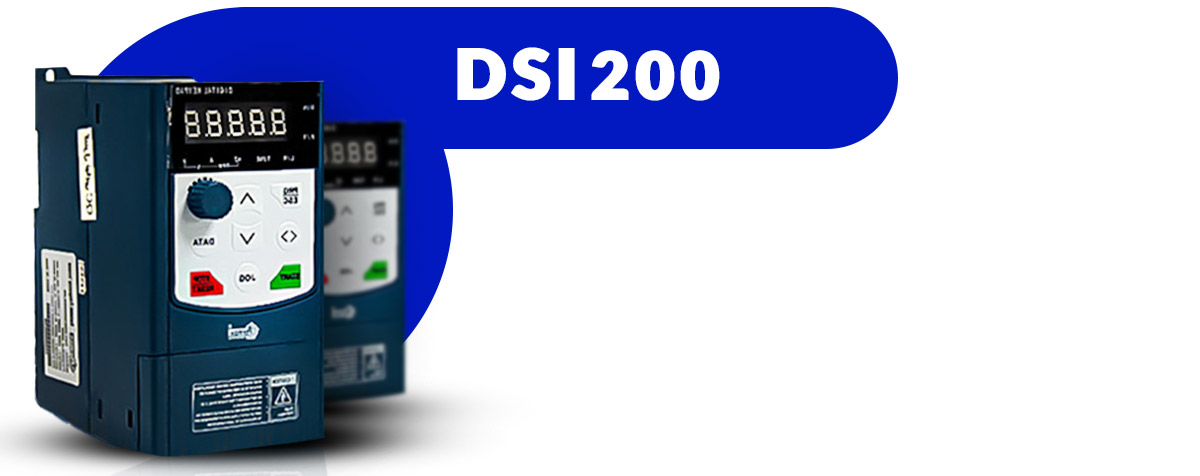

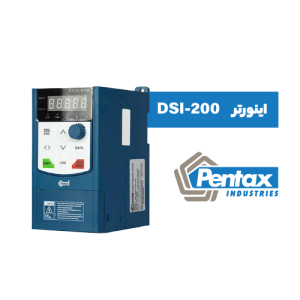

اینورتر پنتاکس DSI-200

اینورتر پنتاکس سری DSI-200 در نوع تک فاز و سه فاز همانند سری DSI-100 در محدوده توان 0.4 تا 5.5 کیلووات برای کاربردهای نیمه سنگین طراحی و تولید می‌ شود. این سری از اینورتر جزء درایوهای پر فروش و کاربردی می‌ باشد که در صنایعی مانند پمپ، بوستر پمپ، کانوایر، فن و… به کار می‌ رود. ویژگی‌ های آن شامل موارد زیر است.

• دارای مد کنترل V/F و وکتور کنترل OPEN LOOP
• دارای PID داخلی
• پشتیبانی از شبکه مدباس RS-485
• دارای کیپد جدا شونده
• یونیت ترمز داخلی
• سرعت پله‌ای تا 16 پله با PLC داخلی
• دارای 4 شتاب مستقل (Multi V/F)
• دارای 5 ترمینال ورودی دیجیتال، DI5 به عنوان پالس ورودی با سرعت بالا 100KHz و 2 ترمینال ورودی آنالوگ 0-10 ولت یا 0-20 میلی آمپر
• ترمینال خروجی: 1 ترمینال خروجی دیجیتال، خروجی Y1 خروجی پالس 0-100 کیلوهرتز و 1 ترمینال خروجی رله قابل برنامه ریزی، 1 ترمینال خروجی آنالوگ
• قابلیت اضافه بار: نوع G تا 150% اضافه بار برای 1 دقیقه و نوع P تا 120% اضافه بار 120% برای 1 دقیقه

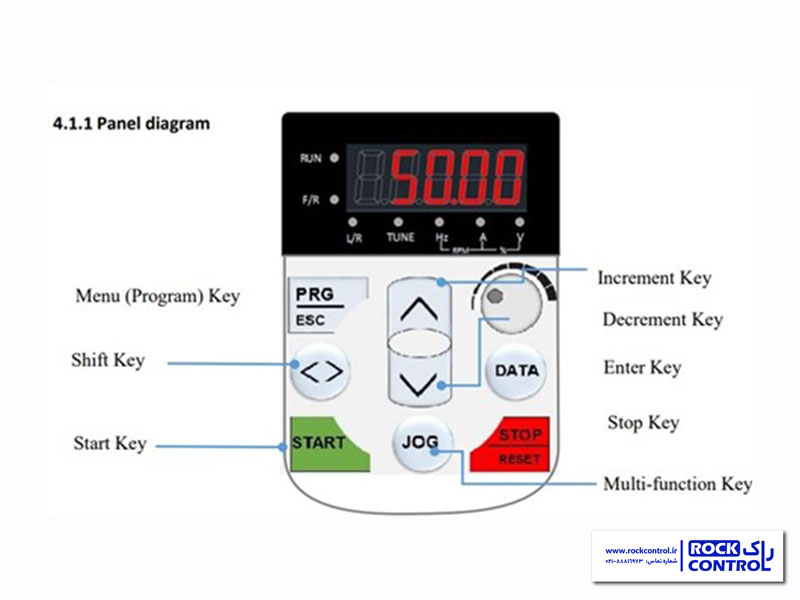

کیپد اینورتر DSI-200 پنتاکس

در تصویر زیر منو تنظیمات و کلیدهای روی کی پد اینورتر DSI-200 را مشاهده می‌ کنید.

در جدول زیر تفاوت‌ های اصلی اینورترهای پنتاکس سری DSI-100 و DSI-200 را بیان می‌کنیم.

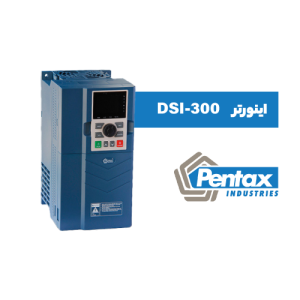

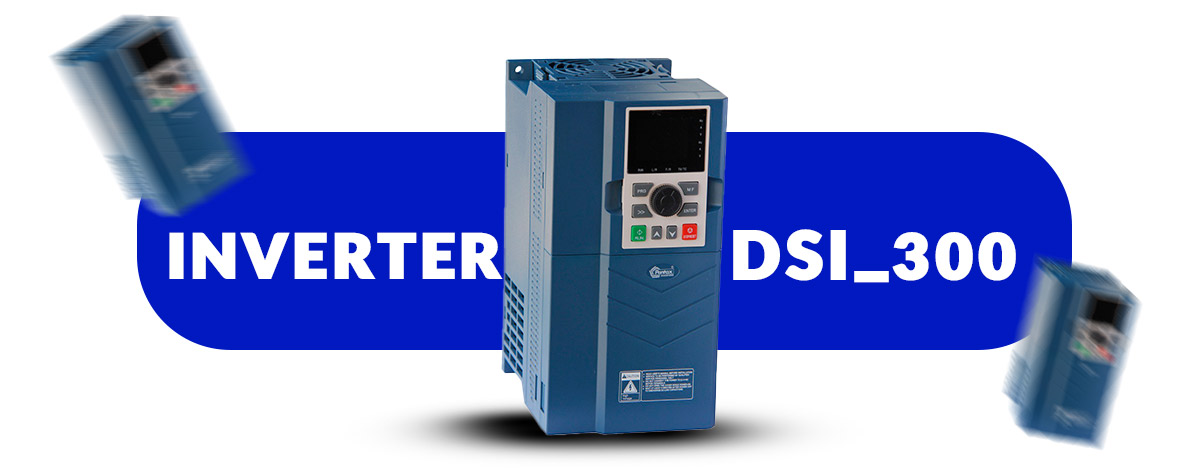

اینورتر پنتاکس DSI-300

اینورتر DSI-300 پنتاکس در نوع تک فاز و سه فاز با رنج توان 0.75 تا 37 کیلووات طراحی و ارائه می‌ شود. این درایوها با قابلیت کنترل برداری پیشرفته مناسب استفاده در کاربری‌ های سنگین مانند ماشین‌ های اکسترودر، ماشین تزریق پلاستیک، معدن، سیمان، کمپرسورهای اسکرو است. همچنین دستگاه کنترل کننده دور موتور با عملکرد مناسب در دمای کاری محدوده 10- تا 40+ درجه سانتی‌ گراد می‌ تواند، در برابر بار و جریان ولتاژ اضافی از موتورها حفاظت کند. از ویژگی‌ های کلی درایو پنتاکس DSI-300 می‌ توان به موارد زیر اشاره کرد.

• مد کنترل PID داخلی
• دارای یونیت ترمز داخلی تا توان 22 کیلووات
• دارای کیپد جدا شونده
• سرعت پله‌ای تا 8 پله با PLC داخلی
• دارای 4 شتاب مختلف (Multi V/F)
• توانایی کنترل از 2 محل مستقل و 2 منبع سرعت
• پشتیبانی از شبکه مدباس RS485

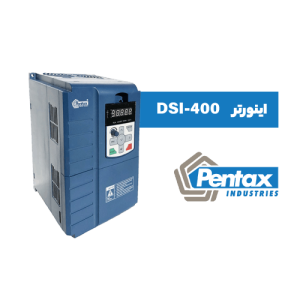

 اینورتر پنتاکس DSI-400

اینورتر پنتاکس سری DSI-400 در محدوده توان 0.75 تا 500 کیلووات با مد کنترل برداری پیشرفته حلقه باز و حلقه بسته طراحی و تولید می‌ شود. این درایو جزء درایوهای سنگین کار است و در کاربری‌ های سنگین به کار می‌ رود. همچنین این دستگاه از تحمل اضافه جریان 150% در زمان 1 دقیقه و 180% در زمان 3 ثانیه برخوردار است. درایو پنتاکس DSI-400 دارای سه مد کنترل به‌ صورت زیر است.

1. مد کنترل V/F: مد ولتاژ به فرکانس، اولین مد کنترل در اینورتر است.
2. وکتور کنترل SVC: این مد کنترل‌ برداری حلقه باز (open loop) است که می‌ تواند، سرعت و گشتاور را کنترل کند. اما در این مد (Feedback) وجود ندارد.
3. وکتور کنترل FVC: این مد کنترل مشابه SCV است و تنها تفاوت آن یک Feedback مانند انکودر باید به درایو پنتاکس وصل شود.

نکته: اینورتر پنتاکس DSI-400 قابلیت اتصال یک کارت PG را دارد، اما لازم است، این کارت به‌ صورت سفارش کمپانی روی آن متصل شود. همچنین سه نوع اتوتیون (Auto tune) در این درایو وجود دارد.

1. Asynchronous Static Tuning: این روش از اتوتیون برای مواقعی است، که اینرسی بسیار بالا است و موتور به سختی از حرکت می‌ ایستد.
2. Asynchronous Complete Tuning: در این روش برای عمل اتوتیون موتور باید بی بار باشد، تا عمل اتوتیون به‌ درستی انجام شود.
3. Asynchronous static tuning: زمان‌ هایی که موتور در مد کاری SVC است، از این حالت برای اتوتیون اینورتر استفاده می‌ شود.

ویژگی‌ های اینورتر پنتاکس DSI-400 به شرح زیر است.

• مد کنترل برداری حلقه باز و حلقه بسته (پیشرفته)
• دارای کی پد جدا شونده
• مد کنترل PID پیشرفته
• یونیت ترمز داخلی تا توان 22KW
• قابلیت کنترل از 2 محل با 2 منبع سرعت
• پشتیبانی شبکه ارتباطی مدباس RS-485
• سرعت پله‌ ای تا 16 پله با PLC داخلی

ترمینال‌ های قدرت و فرمان اینورتر پنتاکس DSI-400

اینورترهای DSI-400 به جزء ترمینال‌ های U ،V ،W ،R ،S ،T دارای دو پایه است که به دو سر پایه‌ های DC-LINK وصل شده اند. از این دو پایه برای اتصال مقاومت ترمز یا واحد مقاومت ترمز استفاده می‌ کنند. همچنین آخرین ترمینال موجود پایه ارت و یا اتصال زمین است.

• ±485: ترمینال‌ های 485± برای ارتباط درایو از طریق شبکه Modbus است. بستر فیزیکی این شبکه RS-485 می‌ باشد.
• GND: اینورتر پنتاکس سری DSI-400 دارای دو عدد ترمینال GND است، که در واقع پتانسیل این پایه صفر بوده و با ترمینال 10V یک منبع تغذیه را تشکیل می‌ دهد.
•  DI1~DI7: این ترمینال‌ ها دارای 7 عدد ورودی دیجیتالی می‌ باشند، که یک عدد از آن‌ ها ورودی سرعت بالا و یا High Speed است.
• COM: این بخش، ترمینال مشترک ورودی‌ های دیجیتال است.
• +10V: منبع تغذیه 10V
• AI1/AI2: دو عدد ورودی آنالوگ
• AO1: خروجی آنالوگ
• DO1: خروجی ترانزیستوری (نکته مهم در رابطه با این خروجی این است، ترانزیستوری که در این قسمت وجود دارد فقط می‌ تواند، عملیات سوئیچینگ انجام دهد و نمی‌ توان به عنوان خروجی پالس از آن استفاده کرد.
• FM: این ترمینال هم به عنوان یک ترانزیستور است، که می‌ توان تا 100 KHz از آن پالس دریافت کرد.
• OP: این ترمینال برای مشخص کردن نحوه تحریک ورودی‌ های دیجیتال است. اگر 24V به این ترمینال متصل شود، ورودی‌ های دیجیتال با منفی و یا COM تحریک می‌ شوند. و اگر COM به این ترمینال متصل شود ورودی‌ های دیجیتال با 24V تحریک خواهند شد؛ در واقع این ترمینال همان NPN و یا PNP بودن را مشخص می‌ کند.
• A1/B1/C1: اولین خروجی دیجیتال از نوع رله ای
• A2/B2/C2: دومین خروجی دیجیتال از نوع رله ای

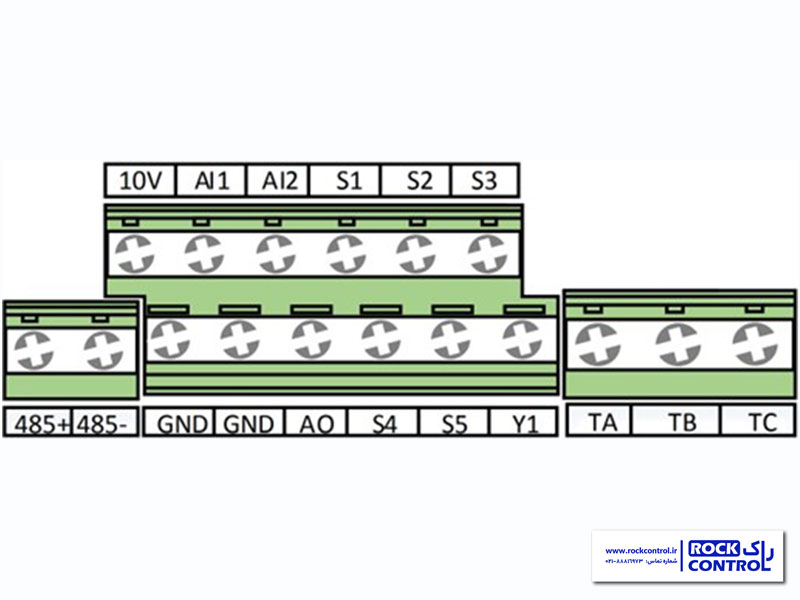

در تصویر زیر دیاگرام ترمینال‌ های فرمان و نحوه چیدمان آن‌ها را مشاهده می‌ کنید.

جدول مقایسه اینورتر پنتاکس DSI-300 و DSI-400

مزایای خرید اینورتر پنتاکس

اینورتر پنتاکس، کنترل سرعت موتور را با تنظیم جریان برق انجام می‌ دهد. این دستگاه با تغییرات میزان جریان و سطح ولتاژ ورودی به موتور، سرعت آن را کاهش یا افزایش می‌ دهد. این دستگاه در صنایع مختلف عملکرد مناسبی دارد با این حال در صورتی که در هنگام کار با دستگاه با خطا مواجه شدید برای عیب یابی و تعمیر اینورتر پنتاکس می توانید با کارشناسان واحد فنی مجموعه ما تماس بگیرید.

 در ادامه مزایای استفاده از اینورتر پنتاکس را بیان می کنیم.

• تنظیم و کنترل سرعت دور موتور: اینورتر پنتاکس می‌ تواند، دور موتور را به طور دقیق تنظیم و کنترل کند. این ویژگی در بیشتر کاربردها باعث بهینه شدن مصرف انرژی می‌ شود.
• روشن و خاموش کردن خودکار: اینورتر پنتاکس، قابلیت (ON/OFF) اتوماتیک و هوشمند موتور را بدون نیاز به دستگاه کنتاکتور و قطع و وصل برق اصلی، ایجاد می‌ کند. این شرایط به بهینه شدن کارکرد و کاهش خرابی‌های مربوط به کنتاکتور نیز کمک می‌ کند.
• کاهش جریان راه اندازی موتور: کار با اینورتر پنتاکس، موجب کاهش جریان راه اندازی موتور می‌ شود، و به کاهش خطرهای ناشی از جریان اضافی در زمان راه اندازی موتور کمک می‌ کند.
• کار در موقعیت تغییر ولتاژ: این اینورتر می‌ تواند، در شرایطی که ولتاژ ورودی متغیر است، به خوبی کار کند. بنابراین در محیط‌ هایی با ولتاژ ناپایدار قابل استفاده است.
• ارتقای عمر موتور و قطعه‌ های مکانیکی: استفاده از این اینورتر موجب می‌ شود، تا موتور و قطعات مکانیکی در موقعیت بهتر و ایمن‌ تری کار کنند و عمر کاری موتورهای الکتریکی افزایش یابد.

کاربردهای اینورتر پنتاکس

• نوار نقاله
• ماشین آلات صنعتی
• چاپ و بسته بندی
• پمپ و فن
• بوستر پمپ‌ ها
• صنایع تولید غذا و نوشیدنی
• نساجی و ریسندگی
• جرثقیل‌ ها
• سیستم‌ های تهویه مطبوع
• پمپ‌ های آب

نمایندگی اینورتر پنتاکس

اینورتر پنتاکس لاله زار برای کاربردهای صنعتی مختلف (سبک تا سنگین)، توسط مجموعه فنی مهندسی راک کنترل نماینده پنتاکس در تهران با ضمانت اصل بودن و قیمت مناسب ارائه می‌ شود. برای خرید درایو پنتاکس با همکاران فروش ما تماس بگیرید.

سوالات متداول

• اینورترهای پنتاکس ساخت کدام کشور است؟

برخلاف تصور عموم، این تجهیز ساخت کشور ایتالیا نیست. در واقع اینورترهای پنتاکس در کشور چین تولید و در ایران مونتاژ می‌ شود.

• تفاوت اینورترهای سری DSI-200 و DSI-400 پنتاکس (pentax) در چیست؟

سری DSI-200 دارای پنج عدد ورودی دیجیتال و سری DSI-400 از 7 عدد ورودی دیجیتال برخوردار است. همچنین تعداد خروجی آنالوگ DSI-200 یک عدد می‌ باشد و همین خروجی در سری DSI-400 دو عدد است. خروجی رله‌ ای درایو DSI-200 یک عدد و سری DSI-400 H از 2 عدد خروجی رله‌ ای بهره‌ مند است.

• تفاوت‌ های اصلی اینورتر پنتاکس DSI-200 و DSI-400 چیست؟

در سری DSI-200 مدکنترل از نوع V/F و وکتور کنترل است و اما در سری DSI-400 علاوه‌ بر مد کنترل V/F و وکتور کنترل، دارای حلقه بسته Close loop می‌ باشد و این مورد موجب می‌ شود، تا بتوانید در پروژه‌ هایی که حلقه بسته کار می‌ کنند، از درایو استفاده نمایید.

• آیا اینورترهای پنتاکس گارانتی دارند؟

در زمان خرید از نمایندگی درایو پنتاکس، گارانتی رسمی دریافت می‌ کنید. در واقع شماره سریال این اینورتر در زمان خرید در سیستم شرکت ثبت می‌ گردد و از تاریخ خرید به مدت یک سال گارانتی تعلق می‌ گیرد.

• پر قدرت‌ ترین سری اینورتر پنتاکس کدام است؟

درایو DSI-400 دارای قدرت بیشتری نسبت به سری DSI-200 و DSI-100 است. همچنین از نظر ساختار ظاهری، اینورتر DSI-400 نسبت به DSI-200 بزرگتر است.
