البته اگر قصد مقایسه و خرید کلید مینیاتوری برند زیمنس در ایران را دارید، دقت فرمایید که نمونههای تقلبی و بیکیفیت زیادی در بازار موجود است. از این رو راک کنترل، امکان سفارش آن را تضمین کیفیت و گارانتی رسمی اصالت کالا را فراهم کرده است.
| کد فنی | قیمت اصلی (تومان) |
|---|---|
| 5TJ6106-7 | 468.000 |
| 5TJ6110-7 | 468.000 |
| 5TJ6116-7 | 468.000 |
| 5TJ6120-7 | 468.000 |
| 5TJ6125-7 | 468.000 |
| 5TJ6132-7 | 468.000 |
| 5TJ6140-7 | 784.000 |
| 5TJ6150-7 | 784.000 |
| 5TJ6163-7 | 784.000 |
| 5TJ6306-7 | 1.828.000 |
| 5TJ6310-7 | 1.828.000 |
| 5TJ6316-7 | 1.828.000 |
| 5TJ6325-7 | 1.828.000 |
| 5TJ6332-7 | 1.828.000 |

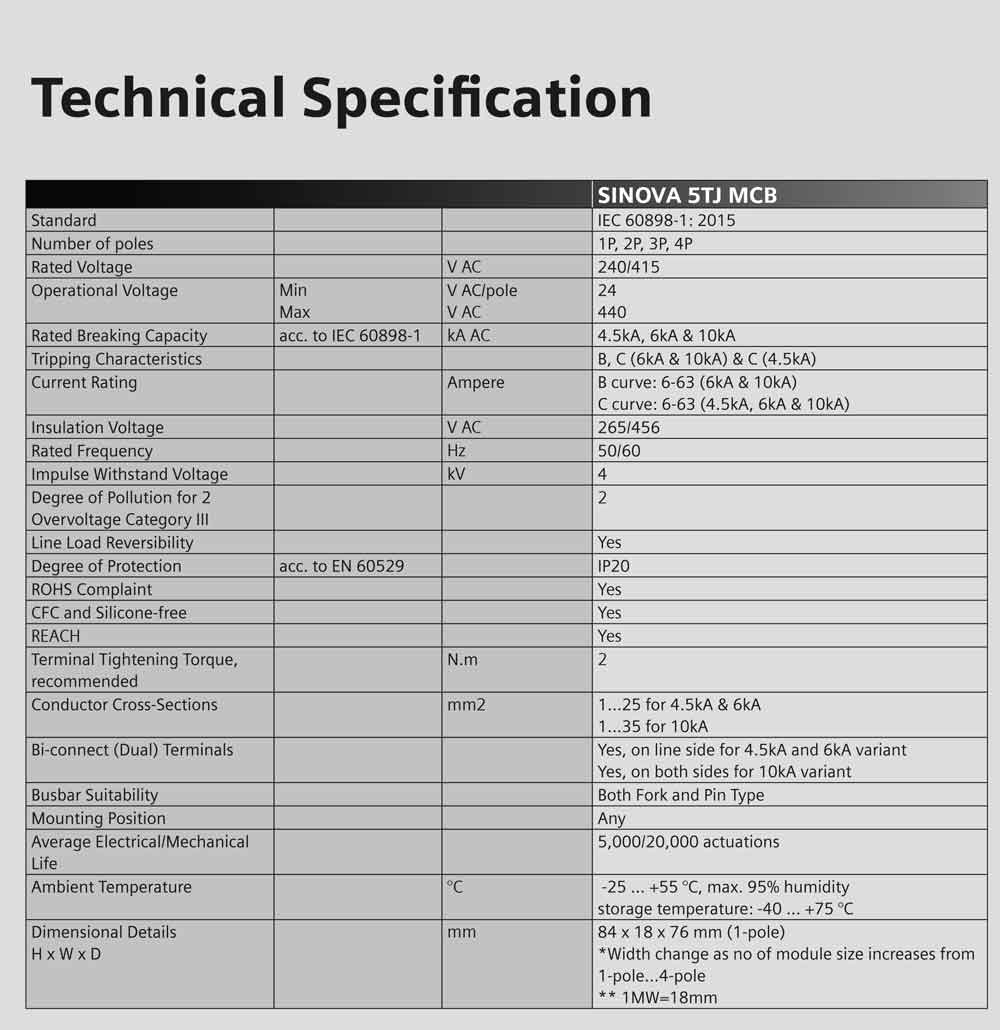

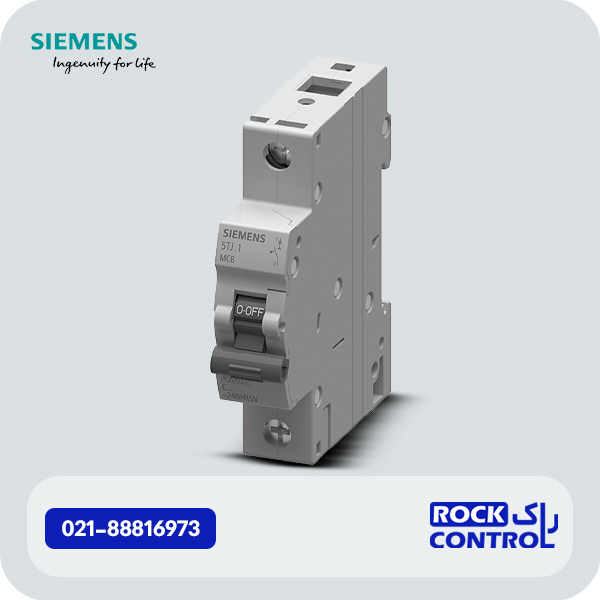

سری Sinova از محصولات کلیدهای مینیاتوری (MCB) زیمنس، بهعنوان یکی از پرکاربردترین و قابلاعتمادترین سریها در سیستمهای توزیع برق شناخته میشود. این سری با بهرهگیری از فناوری روز و طراحی مهندسیشده، امکان محافظت مؤثر از مدارها در برابر اضافهجریان و اتصال کوتاه را فراهم میآورد و در پروژههای صنعتی، ساختمانی و تجاری جایگاه ویژهای دارد.
محدوده جریان نامی:
این کلیدها در رنج جریان 6 تا 63 آمپر عرضه میشوند و متناسب با نیاز پروژههای سبک تا نیمهسنگین طراحی شدهاند.
تعداد پلها:
تنوع در تعداد پل (1P، 2P، 3P و 4P) امکان حفاظت از یک یا چند فاز مدار را به صورت همزمان فراهم میسازد.
توان قطع اتصال کوتاه:
توان قطع این سری متناسب با استانداردهای حفاظتی روز طراحی شده است و ایمنی مدارها را در شرایط اتصال کوتاه تضمین میکند.
ویژگیهای حفاظتی:
کلیدهای Sinova با مکانیزم حرارتی-مغناطیسی، محافظت مطمئنی در برابر جریانهای اضافه، اتصال کوتاه و افزایش دمای ناخواسته فراهم میکنند. همچنین برخی مدلها از حفاظت در برابر نوسانات ولتاژ نیز پشتیبانی میکنند.
محصولات این سری در صنایع گوناگون مورد استفاده قرار میگیرند، از جمله:
صنایع خودروسازی:
مناسب برای حفاظت از مدارهای برقی در خطوط تولید و سیستمهای تغذیه داخلی خودروها.
صنایع الکترونیک و تجهیزات دقیق:
قابل استفاده در تابلوهای برق تجهیزات حساس و دستگاههای کنترلی.
کارخانههای تولیدی و خطوط اتوماسیون:
نقش کلیدی در تأمین ایمنی و پایداری در فرآیندهای صنعتی.
زیرساختهای انرژی و توزیع برق:
بهکارگیری در تابلوهای برق ایستگاههای برق، مراکز داده و سیستمهای پشتیبان.
سیستمهای امنیتی و نظارتی:
مورد استفاده در تابلوهای کنترلی مربوط به تجهیزات امنیتی و سیستمهای دسترسی کنترلشده.
کلید مینیاتوری زیمنس (Siemens MCB) دارای مشخصات فنی متنوعی است که بسته به نوع کاربرد، نوع بار و محیط نصب انتخاب میشود. این کلیدها در سریهای مختلفی مانند سری 5SL، 5SY و 5SP تولید میشوند که هر کدام ویژگیها و کاربردهای خاصی دارند. از مهمترین مشخصات فنی این کلیدها میتوان به جریان نامی، ظرفیت قطع، نوع منحنی عملکرد، تعداد پل، ولتاژ نامی، و درجه حفاظت اشاره کرد.
| مشخصات فنی | توضیحات |
|---|---|
| جریان نامی | از ۶ آمپر تا ۶۳ آمپر |
| تعداد پل | ۱ پل، ۲ پل، ۳ پل، و ۴ پل |
| منحنی عملکرد | نوع B (برای بارهای روشنایی)، نوع C (برای بارهای موتوری)، نوع D (برای بارهای بسیار القایی) |
| ولتاژ نامی کاری | تا ۲۳۰ ولت AC برای ۱ پل، و ۴۰۰ ولت AC برای چندپل |
| ظرفیت قطع | ۴.۵، ۶، یا ۱۰ کیلوآمپر (بسته به مدل) |
| درجه حفاظت (IP) | IP۲۰ یا بالاتر (مقاومت در برابر گرد و غبار و تماس انگشت) |
| نوع نصب | روی ریل DIN |
| عمر مکانیکی | تا ۲۰,۰۰۰ بار قطع و وصل |
| استاندارد | IEC 60898 / IEC 60947-2 |
کلیدهای مینیاتوری زیمنس در مدلها و سریهای متنوعی طراحی و تولید میشوند تا نیازهای مختلف در تأسیسات صنعتی، تجاری و مسکونی را پاسخ دهند. این کلیدها با در نظر گرفتن پارامترهایی مانند نوع بار، حساسیت به اضافهبار، جریان لحظهای راهاندازی و سطح ایمنی مورد نیاز، در دستههای عملکردی مختلفی از جمله منحنیهای قطع B، C و D قرار میگیرند. همچنین تفاوتهای ساختاری در تعداد پلها، ظرفیت قطع، و استانداردهای بینالمللی باعث شده تا زیمنس برای هر نوع کاربرد، راهحل مناسبی داشته باشد.
این نوع کلید برای حفاظت از مدارهایی با بارهای مقاومتی مانند روشنایی، پریزها و تجهیزات خانگی طراحی شده است. کلید نوع B در بازه جریان بین ۳ تا ۵ برابر جریان نامی، مدار را قطع میکند. این حساسیت نسبتاً بالا، آن را برای مصارف خانگی یا اداری بسیار مناسب میسازد، جایی که جریان هجومی اولیه پایین است.
مناسب برای مدارهایی با بارهای القایی مانند موتورها، پمپها و ترانسفورماتورها است. این نوع کلید در بازه ۵ تا ۱۰ برابر جریان نامی فعال میشود، و به دلیل تحمل جریان هجومی لحظهای بالا، در تأسیسات صنعتی سبک و متوسط کاربرد گستردهای دارد. نوع C از پرکاربردترین انواع در پروژههای صنعتی و تجاری است.
برای حفاظت مدارهایی با جریان هجومی بسیار زیاد، مانند ترانسهای قدرت، ماشینآلات صنعتی سنگین و بارهای بسیار القایی به کار میرود. محدوده قطع آن بین ۱۰ تا ۲۰ برابر جریان نامی است. این نوع کلید نیازمند بررسی دقیق در طراحی سیستم حفاظتی است، چرا که ممکن است در برابر جریانهای گذرای موقتی واکنش نشان ندهد.

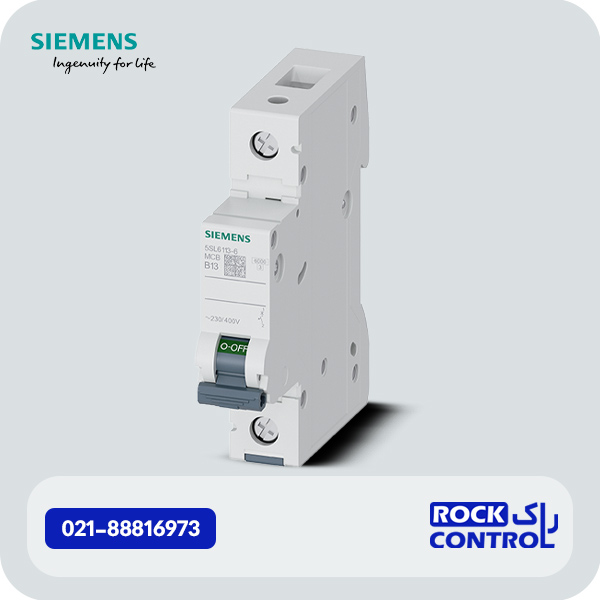

از رایجترین سریهای زیمنس است که در مصارف عمومی مسکونی و تجاری استفاده میشود. این سری دارای طراحی فشرده، عملکرد قابل اعتماد و ظرفیت قطع مناسب (۶ یا ۱۰ کیلوآمپر) بوده و امکان نصب سریع روی ریل DIN را دارد. در این سری، تنوع کامل از منحنیهای B، C و D پشتیبانی میشود.
بیشتر برای کاربردهای صنعتی یا مکانهایی با الزامات حفاظتی بالا طراحی شدهاند. این سری از ویژگیهایی مانند ظرفیت قطع بالا (تا ۲۵ کیلوآمپر در برخی مدلها)، طول عمر بیشتر، و پایداری عملکرد در برابر شرایط محیطی برخوردار است. همچنین امکان افزودن تجهیزات جانبی حفاظتی به آنها وجود دارد.
مناسب برای حفاظت مدارات کنترلی و سیستمهای حساس هستند. این سری در برابر اختلالات الکترومغناطیسی مقاوم بوده و دقت قطع بالایی دارد. در تأسیسات دقیق مانند سیستمهای مخابراتی یا کنترل صنعتی حساس، از این سری استفاده میشود.
کلید مینیاتوری زیمنس با هدف تأمین حفاظت مطمئن مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه، بر پایه استانداردهای بینالمللی طراحی شده و از نظر فنی دارای ویژگیهایی است که آن را برای کاربردهای متنوع، از سیستمهای ساده خانگی تا تأسیسات پیچیده صنعتی، کاملاً مناسب میسازد. این کلیدها در انواع مختلف از نظر جریان نامی، ظرفیت قطع، منحنی عملکرد و قابلیت نصب، تولید میشوند و همواره از نظر دقت عملکرد، طول عمر بالا، و تطبیق با تجهیزات جانبی در سطح بالایی قرار دارند.
کلیدهای مینیاتوری زیمنس در رنج وسیعی از جریان نامی، معمولاً از ۶ آمپر تا ۶۳ آمپر تولید میشوند. این تنوع باعث میشود تا انتخاب دقیق بر اساس نیاز بار مصرفی و نوع مدار به راحتی امکانپذیر باشد. مدلهای خاص برای جریانهای پایینتر یا بالاتر نیز در دسترساند که در کاربردهای حساس یا صنعتی استفاده میشوند.
ظرفیت قطع، حداکثر جریانی است که کلید میتواند بدون آسیب دیدن قطع کند. کلیدهای زیمنس معمولاً دارای ظرفیت قطع ۶ کیلوآمپر، ۱۰ کیلوآمپر یا حتی بالاتر (تا ۲۵ کیلوآمپر در برخی سریها مانند 5SY) هستند. این ویژگی بهویژه در تأسیساتی با احتمال بالای جریان اتصال کوتاه بسیار حیاتی است.
زیمنس کلیدهای مینیاتوری خود را در منحنیهای B، C و D ارائه میدهد. نوع B برای بارهای مقاومتی، نوع C برای بارهای القایی معمولی و نوع D برای بارهایی با جریان هجومی زیاد استفاده میشود. انتخاب منحنی مناسب، نقش کلیدی در جلوگیری از قطع بیمورد یا حفاظت ناکافی دارد.
تعداد پل (Pole Configuration)کلیدهای مینیاتوری زیمنس در انواع ۱ پل، ۲ پل، ۳ پل و ۴ پل تولید میشوند تا پاسخگوی مدارهای تکفاز و سهفاز باشند. در مدارهای توزیع صنعتی یا موتورهای سهفاز، استفاده از کلیدهای چندپل ضروری است.
کلیدهای زیمنس معمولاً تا ۲۳۰ ولت AC در حالت تکپل و تا ۴۰۰ ولت AC در حالت چندپل قابلیت عملکرد دارند. در مدلهایی که برای کاربردهای خاص طراحی شدهاند، این مقدار میتواند بیشتر یا با ولتاژهای DC نیز سازگار باشد.
بیشتر مدلهای کلید مینیاتوری زیمنس دارای درجه حفاظت IP۲۰ یا بالاتر هستند، به این معنی که در برابر ورود اجسام خارجی و تماس انگشت ایمناند. در صورت استفاده در تابلوهای صنعتی، درجه حفاظت کلی به سطح IP تابلو بستگی خواهد داشت.
این کلیدها قابلیت نصب سریع بر روی ریل استاندارد DIN را دارند و با طراحی فشرده، فضای کمی را در تابلوهای توزیع اشغال میکنند. نحوه سیمکشی از طریق ترمینالهای پیچی استاندارد یا فنری در برخی مدلها انجام میشود.
کلیدهای زیمنس از لحاظ دوام، عملکردی طولانیمدت دارند. عمر مکانیکی این کلیدها تا ۲۰,۰۰۰ سیکل قطع و وصل و عمر الکتریکی تا ۱۰,۰۰۰ بار عملکرد در حالت نامی تعریف شده است. این مزیت، نقش مهمی در کاهش هزینههای نگهداری و افزایش پایداری شبکه ایفا میکند.
سازگاری با تجهیزات جانبی

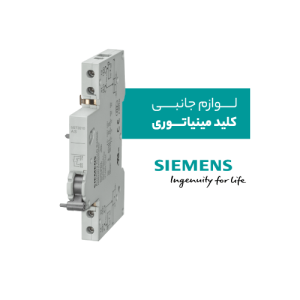

کلیدهای مینیاتوری زیمنس قابلیت اتصال به تجهیزات جانبی نظیر کنتاکت کمکی، واحد تریپ شنت (shunt trip) و ماژولهای قطع از راه دور را دارند. این قابلیت باعث انعطافپذیری بالا در طراحی سیستمهای هوشمند حفاظتی میشود.
این کلیدها نهتنها در برابر جریانهای غیرمجاز از مدار محافظت میکنند، بلکه با تنوع در منحنی عملکرد، ظرفیت قطع و سریهای تولیدی، پاسخگوی نیازهای مختلف در پروژههای مسکونی، صنعتی و زیرساختی هستند. طراحی فشرده، عمر عملیاتی طولانی، هماهنگی با استانداردهای بینالمللی و قابلیت افزودن تجهیزات جانبی، این محصول را به گزینهای مطمئن برای مهندسین و طراحان سیستمهای برقی تبدیل کرده است.
راک کنترل، نمایندگی برند زیمنس، مرجع خرید انواع تجهیزات برق صنعتی از جمله کلید مینیاتوری زیمنس اصل است. برای مشاوره فنی رایگان و خرید محصولات زیمنس با ما در ارتباط باشید.
محافظت از مدار در برابر جریان بیش از حد و اتصال کوتاه.
نوع B برای بارهای مقاومتی، نوع C برای بارهای القایی کاربرد دارد.
در انواع 1، 2، 3 و 4 پل برای مصارف مختلف تولید میشود.
بسته به مدل، بین 4.5 تا 25 کیلوآمپر طراحی شده است.
