HMI دلتا DOP-103SQ صفحه نمایش 4.3 اینچ

ویدئو معرفی HMI دلتا DOP-103SQ

دیتاشیت DELTA HMI مدل DOP-103SQ

دانلود دیتاشیت اچ ام آی DOP-103SQ دلتا

خرید اچ ام آی DOP-103SQ دلتا

اچ ام آی DOP-103SQ جزء دسته بندی تاچ پنل های BASIC از سری DOP-100 است که با رابط کاربری ساده و طراحی مناسب، به راحتی نصب و راه اندازی می شود. این اچ ام آی از پردازنده ARM Cortex-A8 با فرکانس 800 مگاهرتز بهره مند بوده و در صنایع مختلف مورد استفاده قرار می گیرد. همچنین از VNC Server پشتیبانی می کند که امکان مانیتورینگ و کنترل از راه دور اچ ام آی را امکان پذیر می سازد. برای اطلاع از قیمت و خرید HMI دلتا می توانید از طریق شماره تلفن 88329712-021 با کارشناسان واحد فروش راک کنترل در ارتباط باشید.

مشخصات فنی HMI دلتا مدل DOP-103SQ

• سری تاچ پنل: DOP-100
• نوع نمایشگر: TFT LCD
• اندازه نمایشگر: 4.3 اینچ (65.535 رنگ)
• رزولوشن: 480×272 پیکسل
• نور پس زمینه: LED با عمر کاری بیش از 20.000 ساعت
• سطح روشنایی: 400cd/m²
• پردازنده(CPU): ARM Cortex-A8 (800 MHz)
• حافظه(Flash ROM): 256 مگابایت
• حافظه (RAM): 256 مگابایت
• خروجی صدا: Buzzer داخلی چند فرکانسی با شدت صدای 80 دسی بل
• صفحه لمسی: مقاومتی 4 سیمه با عمر بیش از 1 میلیون بار لمس
• فاقد پورت اترنت Ethernet
• درگاه (USB): USB Slave و USB Host هر کدام ورژن 2
• فاقد کارت حافظه SD
• دارای دو پورت ارتباط سریال
• پورت (COM1): RS-232 و RS-485
• پورت (COM2): RS-422 و RS-485
• فاقد پورت سریال COM3
• درجه حفاظت: IP65/NEMA 4 / UL Type 4X
• توان مصرفی: 5.67 وات
• یک عدد باتری لیتیومی 3 ولت مدل CR2032
•  دمای کاری: 0 تا 50 درجه سانتی گراد
• دمای نگهداری: 20- تا 60+ درجه سانتی گراد
• درجه آلودگی: سطح 2
• ولتاژ تغذیه: 24 ولت DC
• ابعاد اچ ام آی: (عرض×ارتفاع×عمق) 129×103×37.8 میلی متر
• ابعاد برش پنل برای نصب (عرض×ارتفاع): 118.8×92.8 میلی متر
• وزن: حدود 280 گرم
• فاقد امکان پخش فیلم
• برند: DELTA

تفاوت اچ ام آی DOP-103SQ و DOP-103BQ دلتا

اچ ام آی مدل DOP-103SQ ورژن جدیدتر DOP-103BQ است که بدون تغییر در مشخصات فنی و تنها با طراحی ظاهری جدید و ابعاد کوچکتر ارائه می شود. هر دو مدل از نظر عملکرد، حافظه، نمایشگر و پورت های ارتباطی مشابه می باشند. در ادامه چند تفاوت این دو اچ ام آی را بیان می کنیم.

• طراحی ظاهری پنل:روی بدنه اچ ام آی DOP-103SQ خط آبی قرار دارد که در مدل قبلی قرار ندارد.
• ابعاد پنل: ابعاد بدنه DOP-103BQ برابر 137×103×37.1 میلی متر است. در حالی که مدل DOP-103SQ با ابعاد 129 × 103 × 37.8 میلی متر طراحی شده است.
• درجه حفاظت: مدل DOP-103BQ از استاندارد IP65/NEMA 4 برخوردار است اما مدل DOP-103SQ علاوه بر این موارد، از UL Type 4X نیز پشتیبانی می کند.

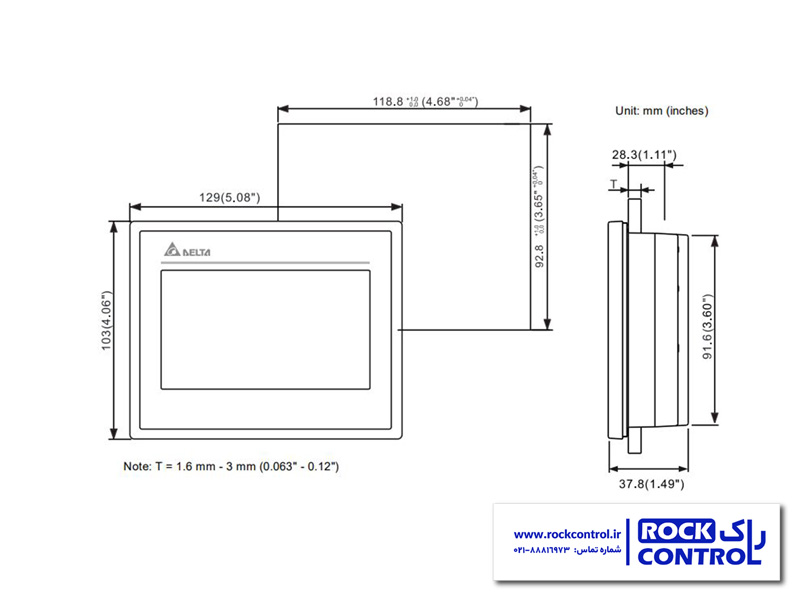

ابعاد DELTA HMI مدل DOP-103SQ

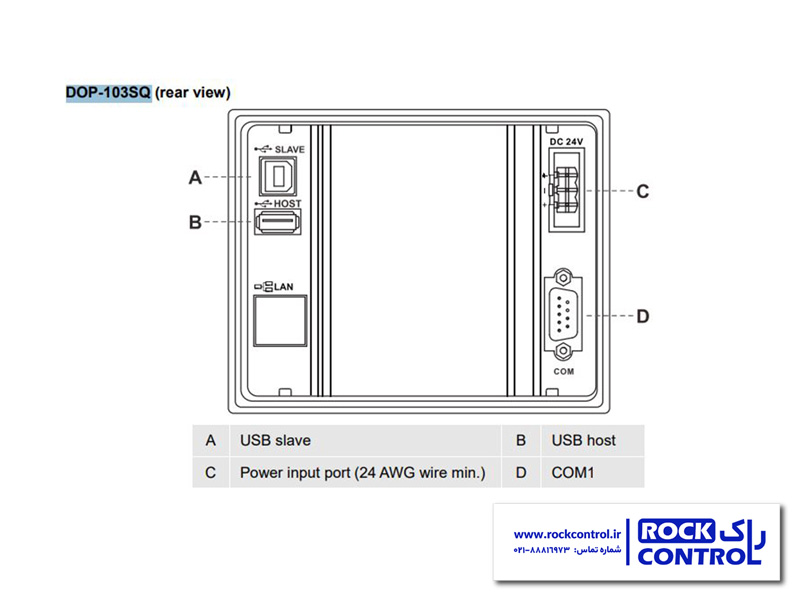

نمای پشت اچ ام آی DOP-103SQ دلتا

نرم افزار اچ ام آی DOP-103SQ دلتا

برای برنامه نویسی HMI دلتا باید COM1 یا COM2 و نوع پورت به درستی انتخاب شود، نرم افزار DOPSoft توسط کمپانی دلتا طراحی شده است و سازگار با HMI های سری DOP-100 می باشد که با استفاده از قابلیت هایی مانند Macro نویسی، نمایش نمودارها، تنظیم آلارم ها و مدیریت داده ها می توان عملکرد اچ ام آی را با توجه به نیازهای پروژه تنظیم کرد.

نکات نصب HMI دلتا مدل DOP-103SQ

1. تاچ پنل را در محیط داخلی که عاری از بخار و گازهای خورنده و قابل اشتعال است نصب کنید.
2. هنگام اتصال سیم‌ ها به نمودار سیم‌ کشی مراجعه کنید.
3.  اطمینان حاصل کنید که این محصول به درستی زمین شده است. روش زمین کردن باید مطابق با دستورالعمل‌ های استاندارد ملی برق (مراجعه به NFPA 70) باشد.
4. در زمان روشن بودن برق، HMI را جدا نکنید یا سیم‌ کشی را تغییر ندهید.
5. در زمان روشن بودن برق، منبع تغذیه را لمس نکنید تا از شوک الکتریکی جلوگیری شود.
6. زمانی که HMI اعلان به تعویض باتری را نمایش می‌ دهد، با نمایندگی محلی ما یا مرکز خدمات مشتریان دلتا تماس بگیرید تا باتری جایگزین شود. باتری‌ ها را خودتان تعویض نکنید.
7. این محصول باید در ارتفاع زیر 2000 متر (6561.68 فوت) استفاده شود.
8. اگر تجهیزات به گونه‌ ای غیر از آنچه توسط سازنده مشخص شده است استفاده شوند، حفاظت ارائه شده توسط تجهیزات ممکن است مختل شود.
