HMI DELTA DOP-103BQ صفحه نمایش 4.3 اینچ | حافظه ROM 128MB | دارای یک پورت COM
مدل DOP103BQ دلتا یکی از محصولات شرکت HMI Delta است که طراحی شده است تا برای کنترل و نظارت بر فرآیندهای صنعتی و اتوماسیون استفاده شود. این واحد رابط. کاربری انسان-ماشین دارای صفحه نمایش لمسی رنگی TFT LCD با اندازه 4.3 اینچ است. صفحه نمایش با وضوح بالا و قابلیت نمایش رنگهای زنده، نمودارها و گرافیک های پیچیده، امکان تعامل ساده و کارآمد با سیستم را فراهم میکند.
گرافیک کاربردی و شخصیسازی واسط کاربری در DOP103BQ نیز یکی از ویژگیهای مهم آن است. با استفاده از نرمافزار DOPSoft که توسط Delta ارائه میشود، کاربران میتوانند واحد رابط کاربری خود را طراحی و پیکربندی کنند. این نرمافزار امکاناتی مانند ویرایش گرافیکی، تعامل با تجهیزات واحد دیگر، ذخیره دادهها و کنترل فرآیندها را فراهم میکند.
به طور خلاصه، DOP103BQ یک واحد رابط کاربری انسان-ماشین قدرتمند است که برای کنترل و نظارت بر فرآیندهای صنعتی استفاده میشود. با صفحه نمایش بزرگ و قابلیت اتصال به تجهیزات و شبکههای صنعتی، این مدل امکانات و قابلیتهای گستردهای را برای کاربران فراهم میکند.
ویدیو معرفی محصول
ویژگیها و قابلیتهای DOP103BQ
این HMI، دارای پردازنده قوی برای اجرای برنامههای کاربردی پیچیده است. همچنین، از طریق پورتهای ارتباطی مختلف مانند پورت RS-232 و RS-485 امکان اتصال به سایر تجهیزات صنعتی و شبکههای صنعتی را فراهم میکند. این واحد همچنین پشتیبانی از پروتکلهای صنعتی مانند Modbus و OPC را نیز داراست.

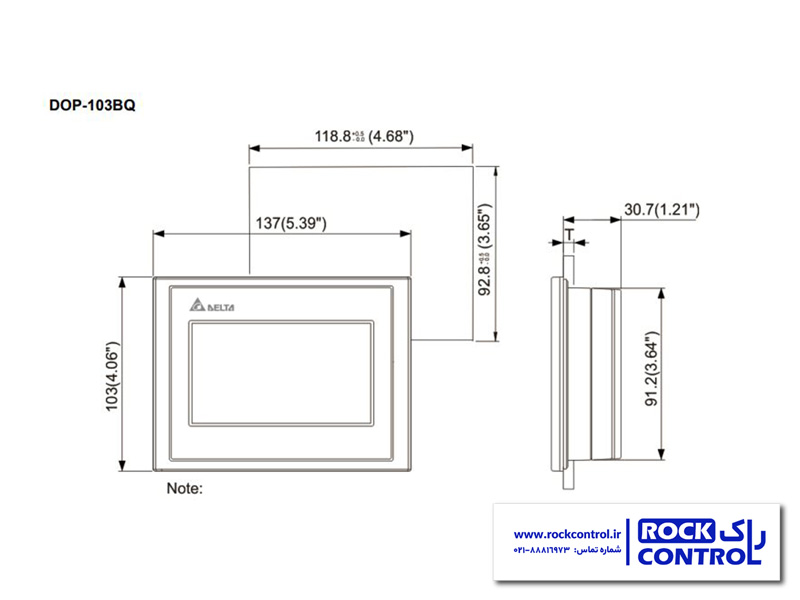

ابعاد و مشخصات اچ ام آی HMIدلتا کد DOP-103BQ
مشخصات | DOP-103BQ |
---|---|
اندازه صفحه نمایش | ۴.۳ اینچ |
نوع پورت | USB |
قابلیت اتصال حافظه خارجی | دارد |
ابعاد پنل | ۳۷.۱×۱۰۳×۱۳۷ میلی متر |
ابعاد برش درب تابلو | ۹۲.۸×۱۱۸.۸ میلی متر |
تعداد پورت Ethernet | فاقد پورت اترنت |

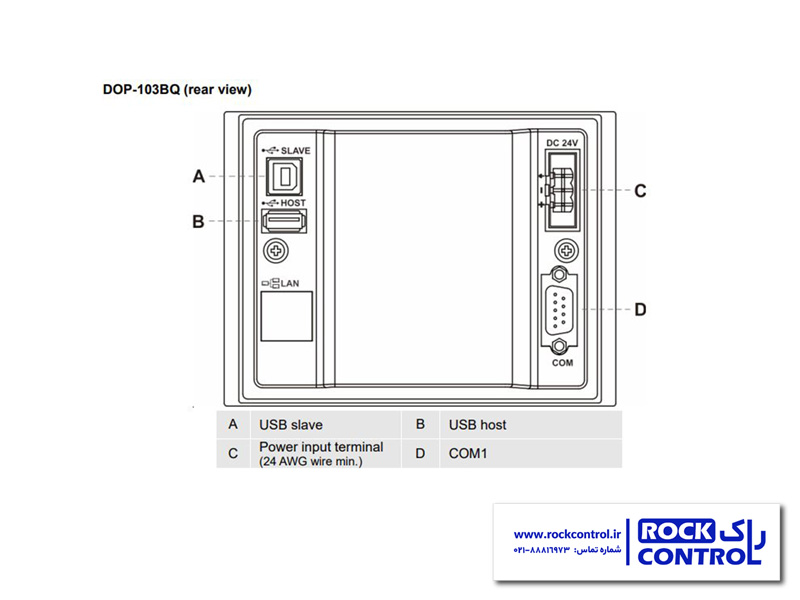

پورت USB | USB Slave Ver 2.0 1 USB Host Ver 2.0 1 |
پورت سریال (COM1) |
– |
پورت سریال (COM2) |
– |
پردازنده مرکزی |
– |
ROM |
256MB |
نمایشگر |
LED backlight |
حافظه داخلی |
256MB |
توضیحات اچ ام آی دلتا مدل HMI DELTA DOP-103BQ
اچ ام آی HMI دلتا
به جرات می توان بیان داشت پر فروش ترین اچ ام ای hmi بازار اتوماسیون ایران در دست اچ ام ای hmi دلتا تایوان قرار دارد; مهم ترین دلیل این امر می توان در نسبت کیفیت به قیمت این محصول جستجو کرد جایی که می توان با تقریبا کمترین هزینه برای یک hmi محصولی با کیفیت که از نظر امکانات و آپشن چیزی از نمونه های غربی مثل زیمنس آلن برندلی و حتی برند های مطرح ژاپنی کم ندارد دید، رابط بین انسان و ماشین HMI بستری است برای تعامل ساده، راحت و زیبا بین اپراتور و یک سیستم اتوماسیون می باشد که برای مثال اپراتور دستگاه می تواند مقادیر اولیه مانند وزن فشار مقدار، فرمان های حرکتی شروع زمان فعالیت و دیدن هر لحظه فرایند که در چه مرحله ای می باشد مورد استفاده قرار گیرد به موجب پنل های hmi دلتا کار ارتباط با سیستم بسیار راحت تر شده به طوری که در گذشته برای این کار تعداد زیادی چراغ سیگنال با شاسی ها و کلید گردان های متعدد بر روی درب تابلو برق وجود داشت که امروزه به لطف اچ ام آی دلتا همه آنها به یک صفحه نمایش رنگی و تاچ رفته و با توجه به المان های گرافیکی پروسه مسئول ماشین کار آسان تری را برای کنترل دارد که این خود پیشرفت و قدمی بزرگ در صنعت اتوماسیون برق بوده است. اچ ام آی دلتا با قابلیت ایجاد فضای بصری، نمودار، آرشیو بندی و ذخیر اطلاعات با فرمت های خاص مانند اکسل، نمایش pdf برای راهنما و هزاران المان گرافیکی زیبا از قبل طراحی شده که کار را برای طراحی گرافیکی hmi دلتا و ساخت مراحل مختلف فرایند تولید در پنل hmi آسان و زیبا کرده است.
شرکت دلتا با ارائه انواع HMI های متنی و لمسی از ۳ اینچ تا ۱۵ اینچ در سه دسته با ویژگی های منحصر به فرد سعی در براورده نمودن تمامی انتظارات از یک HMI نموده است.
با توجه به اهمیت یک اچ ام آی hmi دلتا که آسان ترین راه برای ارتباط و تعامل سیستم می باشد شرکت دلتا همواره در راه تحقیق و توسعه بر آن بوده است که با تولید دسته های گوناگون برای کاربرد های خاص پاسخ مناسب را برای سیستم اتوماسیون صنعتی داشته باشد در بخش hmi دلتا سه دسته 100، W و TP وجود دارند که در سایز و ابعاد متفاوت تولید گشته اند، دلتا برای hmi های خود انواع پورت های شبکه صنعتی را برای ارتباط هر چه سریع تر و کنترل راحت طیف متنوعی از دستگاه ها و ماشین آلات فراهم میکند، hmi دلتا ویژگی هایی نظیر صفحه نمایش لمسی ، صفحه رنگی ، ورودی بصری پارامترها و روش های مختلف برای نمایش پارامترها و داده های متغیر از جمله نمودار ها و پیام های هشدار نام برد.
از دیگر مزیت های hmi دلتا وجود نرم افزار ویرایش کاربرپسند یعنی DOP-Soft برای hmi دلتا می باشد که کاربران را برای ایجاد آیکن ها بصری با قابلیت هدایت آسان و طراحی راحت صفحه نمایش هدایت می نماید این ویژگی های نرم افزار hmi دلتا سبب گردیده تا در حالی که تنظیمات، زمان بندی و و برنامه نویسی توالی های عملیات را کاربر انجام میدهد در زمان صرفه جویی و انعطاف سیستم افزایش پیدا نماید.
شما می توانید قیمت به روز hmi دلتا را از قسمت لیست قیمت دلتا در سایت مشاهده نماید و برای اطلاع از موجودی و مقدار تخفیف با کارشناسان شرکت ما تماس بگیرید.
نمایشگر های hmi دلتا را می توان از طریق های مختلف به پی ال سی های مختلف متصل نمود که این یکی از مزیت های اصلی hmi دلتا می باشد که به طور پیش فرض از تمامی برند های مطرح سازنده پی ال سی دنیا پشتیبانی می کند معمولا اطلاعات و فرمان ها که بین hmi و پی ال سی تبادل می گردد از روش های شبکه های صنعتی است که هر شبکه با توجه به پروتکل خود دارای بستر فیزیکی خود و ویژگی های نرم افزاری خاص خود است که هر یک معایب و مزیت خود را دارد، پر استفاده ترین شبکه در این بین برای مد باس RS485 است که با توجه به پشتیبانی تمام hmi دلتا و بستر فیزکی ساده که در آن از دو رشته سیم استفاده می گردد ارتباط بر قرار می گردد از معایب این شبکه کندی و سرعت پایین آن می باشد که البته در اچ ام آی سرعت اهمیت بالایی ندارد، شبکه دوم که یک سری از hmi دلتا از آن پشتیبانی میکند اترنت صنعتی میباشد این شبکه قابلیت دریافت و ارسال اطلاعات از دیگر اجزا را با سرعت بالا داراست در این مورد hmi دلتا یک ip خاص خود را دریافت می کند و با دیگر اجزا که هر یک دارای ip یکتای خود هستند به تبادل اطلاعات میپردازند از دیگر پروتکل ها مورد استفاده پروفی باس می باشد که پروتکلی ایجاد شده توسط شرکت زیمنس میباشد و در اچ ام ای های دلتا کمتر مورد استفاده قرار میگیرد.
تمامی hmi دلتا دارای گواهی نامه های استاندارد اروپا یعنی ul و ce می باشند همچنین برای راه اندازی و کار نیاز به برق ۲۴ ولت dc دارد و برای راه اندازی یک hmi دلتا علاوه بر کابل شبکه نیاز به تغذیه نیز می باشد که در صورت فاصله کوتاه بین hmi دلتا و پی ال سی می توان از منبع تغذیه پی ال سی برق مورد نیاز دریافت گردد.
به طور کلی ویژگی های hmi دلتا را می توان در تکنولوژی کیفیت صفحه نمایش که از TFT استفاده شده است تاچ اسکرین مقاومتی، پورت های سریال RS232 و RS485 همچنین اترنت، ورودی USB برای دانلود و آپلود اطلاعات و برنامه نوشته شده ، RTC برای ذخیره زمان و تاریخ، قابلیت نمایش pdf و انیمیشن، نمایش دوربین های مداربسته، slave شدن در شبکه اترنت، ایجاد شبیه سازی و … که البته این ویژگی ها تماما در همه hmi دلتا وجود ندارد و باید قبل از خرید در کاتالوگ چک شود.
از دیگر مزیت های hmi دلتا وجود پردازنده قدرتمند کورتکس با معماری آرم است که در کنار سرعت خوب خود ویژگی هایی نظیر قابلیت نمایش صفحه در هر کجا با استفاده از اینترنت است که بدهی است برای این کار باید از hmi دلتایی استفاده کرد که با استفاده از پورت اترنت به اینترنت متصل گردد.
دستگاه های hmi دلتا در خانواده ۱۰۰ خود به سه سری اچ ام ای دلتا پایه basic ، اچ ام ای دلتا استاندارد و اچ ام ای پیشرفته advanced تقسیم میگردند که هر کدام دارای ویژگی های هستند.
Delta Basic HMI
در این سری که ارزان ترین و ساده ترین hmi دلتا در آن جا میگیرد کد سفارش محصولات با دو حرف B و D می باشد که در محصولات B اچ ام ای دلتا فقط داری یک پورت سریال می باشد و در D علاوه بر سریال به hmi دلتا یک پورت اترنت میز اضافه گردیده است.
Delat Standard HMI
در این سری از hmi دلتا که با سه حرف I , E , C در کد سفارش آنها مشخص است تمامی hmi ها دارای دو پورت سریال RS232 و RS485 می باشند همچنین در دو مدل I و E به ترتیب hmi دلتا دارای دو پورت سریال و یک پورت اترنت و در I دارای سه پورت سریال و یک پورت اترنت می باشد.
Delta Advanced HMI
پبشرفته ترین hmi دلتا در خامواده ۱۰۰ مربوط به این سری است که آنها نیز با دو حرف W و M در کد محصول نشان داده میشود از نظر پورت این سری در مدل W دارای یک پورت سریال و یک پورت اترنت می باشد و در مدل M که کامل ترین است دارای دو پورت سریال و دو پورت اترنت است از ویژگی مهم این سری قابلیت اتصال دوربین مداربسته ای پی و آنالوگ ، مولتی مدیا ، پشتیبانی از اکثر زبان ها و … می باشد.
شرکت صنعت سازان کوشا آفرین عامل فروش رسمی محصولات دلتا آماده همکاری و فروش hmi دلتا با نازل ترین قیمت به صنعتگران و مهندسین اتوماسیون صنعتی کشورمان می باشد برای اطلاع از قیمت محصولات به قسمت لیست قیمت و برای اطلاع از مقدار تخفیف و موجودی با کارشناسان فروش مجموعه ما در تماس باشید.
