HMI دلتا DOP-115MX صفحه نمایش 15 اینچ

خرید HMI دلتا مدل DOP-115MX

DOP-115MX یکی از اچ ام آی های delta سری DOP-100 است که همانند مدل DOP-115WX با ابعاد صفحه نمایش 15 اینچ، در نوع TFT LCD با رزولوشن 1024 × 768 پیکسل طراحی می شود. در واقع این مدل از تاچ پنل علاوه بر موارد قبل از قابلیت پخش فیلم، Multi Media برای ذخیره و نمایش تصاویر بهره مند است. همچنین از امکانات شبکه ای FTB ،NTP ،E-Mail ،VNC پشتیبانی کرده و با استفاده از پورت اترنت و COM امکان ارتباط با انواع تجهیزات صنعتی مانند پی ال سی را فراهم می کند. در صورتی که نیاز به دریافت مشاوره تخصصی رایگان جهت خرید اچ ام آی DOP-115MX دلتا دارید، می توانید از طریق شماره تلفن 88329712-021 با همکاران ما در واحد فروش راک کنترل تماس بگیرید.

دیتاشیت DELTA HMI مدل DOP-115MX

دانلود دیتاشیت اچ ام آی DOP-115MX دلتا

مشخصات فنی اچ ام آی DOP-115MX دلتا

• نوع صفحه نمایش: TFT LCD رنگی
• ابعاد نمایشگر: 15.1 اینچ (24 بیت)
• دقت صفحه نمایش: 1024×768 پیکسل
• نور پس زمینه: LED
• ابعاد ناحیه نمایش: 304.10 × 228.10 میلی متر
• سطح روشنایی: 450cd/m²
• پردازنده(CPU): دو هسته ای (Dual Core) با فرکانس 1 گیگاهرتز
• حافظه(Flash ROM): 8 گیگابایت
• حافظه(RAM): 1 گیگابایت DDR3 با فرکانس 1000 مگاهرتز
• نوع صفحه لمسی: مقاومتی 4 سیمه (با عمر کاری بیش از 10 میلیون بار لمس)
• دارای بیزر چند فرکانسی (2 تا 4 کیلوهرتز) با شدت صدای 85 دسی بل
• دارای پورت اترنت Ethernet یک پورت 100Mbps و یک پورت 1000Mbps
• دارای پورت(USB): یک پورت Mini USB و یک پورت USB Host هر کدام ورژن 2
• پورت ارتباط سریال(COM1): RS-232 و RS-485
• پورت ارتباط سریال(COM2): RS-422 و RS-485
• پورت ارتباط سریال(COM3): RS-232 و RS-485
• پورت ارتباط سریال(COM4): RS-422 و RS485
• دارای ساعت داخلی RTC
• درجه حفاظت: IP65/NEMA 4/TYPE 4X
• ولتاژ تغذیه: 24 ولت DC با تلورانس 15%+
• دارای باتری لیتیومی 3 ولت مدل CR2032
• برند: دلتا

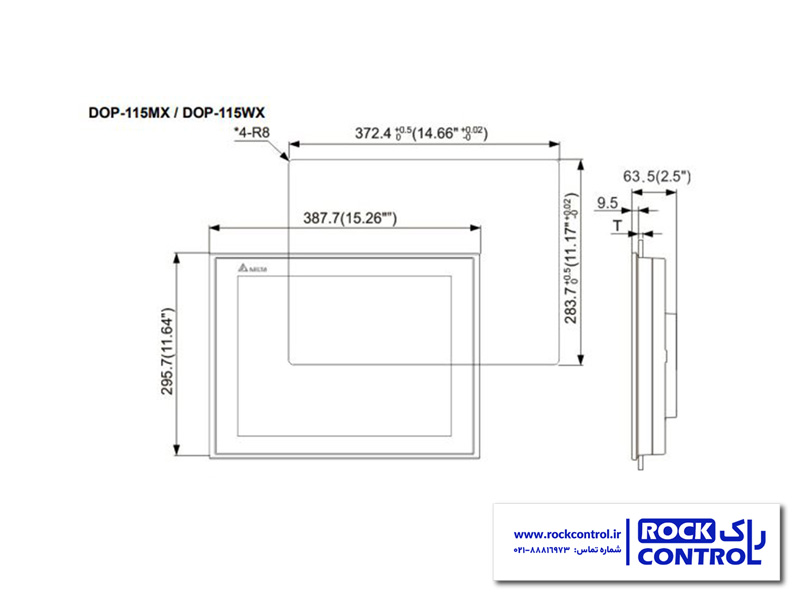

ابعاد HMI دلتا DOP-115MX

اچ ام آی DOP-115MX از سری DOP-100 در دمای 0 تا 50 درجه سانتی گراد با دقت بالا کار می کند و در دمای 20- تا 60+ درجه سانتی گراد نگهداری می شود. ابعاد این HMI به صورت زیر است.

• ابعاد (عرض × ارتفاع × عمق): 387.7 × 295.7 × 63.5 میلی متر
• ابعاد برش تابلو (عرض×عمق): 372.4 ×283.7 میلی متر
• وزن تقریبی: 3.200 گرم

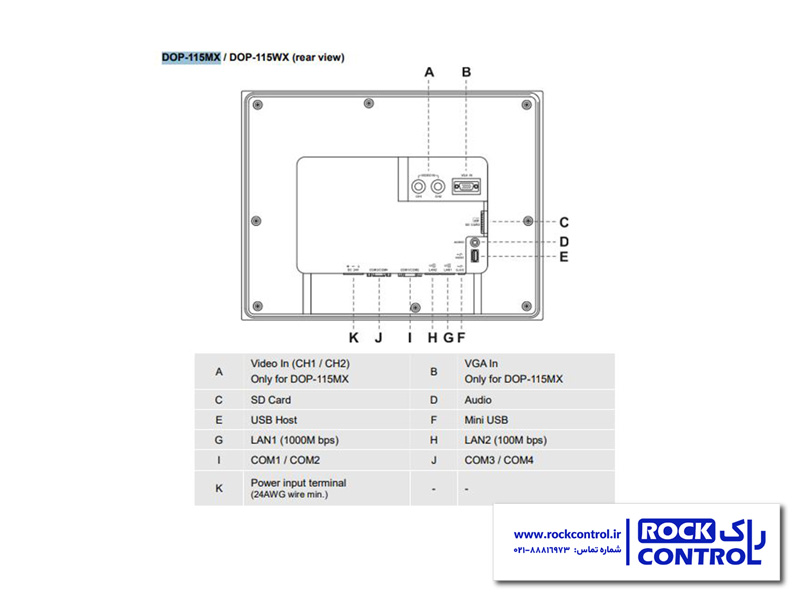

نمای پشت اچ ام آی DOP-115MX دلتا

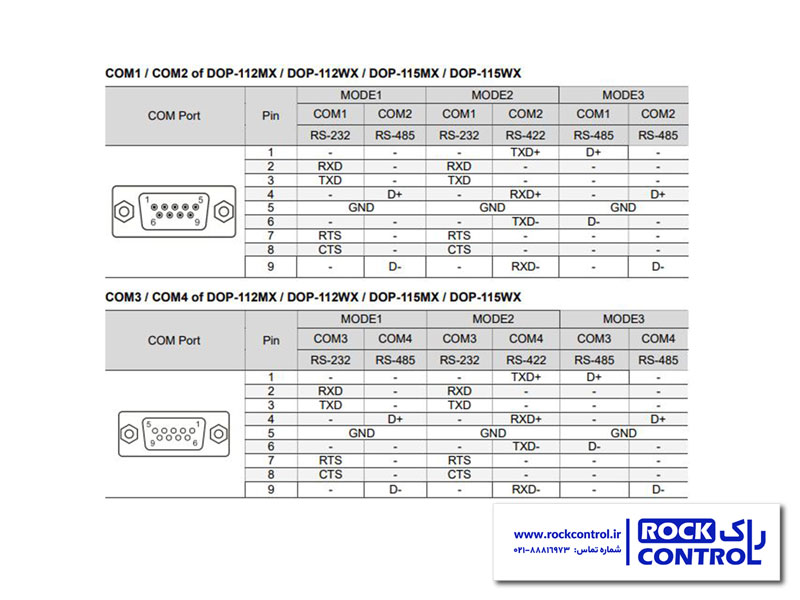

پورت ارتباط سریال HMI دلتا DOP-115MX

این مدل از اچ ام آی DELTA از 4 پورت ارتباطی سریال COM1 تا COM4 پشتیبانی می کند و دارای شبکه RS-232 ،RS-485 و RS-422 است. این قابلیت امکان اتصال آسان HMI به انواع PLC، اینورتر، سروو درایو و دیگر تجهیزات اتوماسیون صنعتی را با توجه به نیاز پروژه فراهم می کند.

نرم افزار برنامه نویسی HMI دلتا DOP-115MX

DOPSoft نرم افزار اختصاصی HMI سری DOP-100 است که محیطی کاربرپسند برای طراحی صفحات HMI و راه اندازی پروژه های اتوماسیون صنعتی دارد. این نرم افزار امکاناتی زیر را در اختیار کاربران قرار می دهد.

• ماکرونویسی
• نمایش نمودارهای Trend Graph
• ثبت و ذخیره سازی داده ها (data logging)
• پشتیبانی از چند زبان مختلف

نکات نصب HMI دلتا DOP-115MX

• HMI را در مکانی سرپوشیده نصب کنید که عاری از بخار، گازهای خورنده و آتش زا باشد.
• هنگام اتصال سیم‌ ها به نمودار سیم کشی مراجعه کنید.
• اطمینان حاصل کنید که HMI شما به درستی زمین شده است. (باتوجه به:NFPA 70: National Electrical Code  2005 Ed)
• وقتی برق وصل است HMI را جدا نکنید یا سیم کشی را عوض نکنید.
• هنگام روشن بودن برق به منبع تغذیه دست نزنید، در غیر این صورت ممکن است باعث برق گرفتگی شود.
• هنگامی که HMI اعلان low power را نشان می دهد و نیاز به تعویض باتری دارد، لطفاً برای تعویض با مرکز خدمات مشتریان دلتا تماس بگیرید و باتری ها را خودتان عوض نکنید.
• تاچ پنل باید در ارتفاع پایین تر از 2000 متر استفاده شود.

برای استعلام قیمت اچ ام آی DOP-115MX دلتا می توانید با تیم فروش راک کنترل تماس بگیرید. تمامی مدل های HMI این برند در نمایندگی دلتا با قیمت مناسب، گارانتی معتبر رسمی و ضمانت اصالت کالا موجود و ارائه می شود.
