HMI دلتا DOP-112MX صفحه نمایش 12 اینچ

خرید HMI دلتا مدل DOP-112MX

اچ ام آی DOP-112MX در ابعاد نمایشگر 12 اینچ و روشنایی بالا از پردازشگر Dual 1GHz بهره مند است و مجهز به پورت ارتباط سریال COM (RS-485 ،RS-232 ،RS-422) می باشد. همچنین از اسلات کارت حافظه SD برای اتصال پشتیبانی می کند و دارای شبکه ارتباطی Ethernet است که در سیستم های اتوماسیون صنعتی کاربردهای متعددی به صورت زیر دارد.

• ارتباط با PLC
• ارتباط با چند دستگاه به صورت همزمان
• مانیتورینگ و کنترل از راه دور
• انتقال سریع پروژه
• ثبت و انتقال داده ها

در صورت نیاز به دریافت قیمت HMI دلتا مدل DOP-112MX می توانید از طریق شماره تماس 88329712-021 با کارشناسان واحد فروش مجموعه ما در ارتباط باشید.

دیتاشیت اچ ام آی DOP-112MX دلتا

دانلود دیتاشیت DELTA HMI مدل DOP-112MX

مشخصات فنی اچ ام آی DOP-112MX دلتا

• سری محصول: DOP-100
• نوع صفحه نمایش: TFT LCD رنگی 12.1 اینچ (24 بیت)
• رزولوشن: 1024×768 پیکسل
• نور بکگراند: LED (در دمای 24 درجه سانتی گراد)
• ابعاد ناحیه نمایش: 245.76×184.32 میلی متر
• سطح روشنایی: 500cd/m²
• پردازنده(CPU): دو هسته 1 گیگاهرتز
• حافظه(Flash ROM): 8 گیگابایت
• حافظه(RAM): 1 گیگابایت DDR3 با فرکانس 1000 مگاهرتز
• صفحه لمسی: مقاومتی 4 سیمه
• عمر کاری تاچ: بیش از 10 میلیون بار لمس
• بیزر: چند فرکانسی (2 تا 4 کیلوهرتز) شدت صدا 85 دسی بل
• مجهز به پورت شبکه اترنت 100Mbps و 1000Mbps
• دارای پورت (USB): یک Mini USB و یک USB Host
• دارای اسلات کارت حافظه SD
• پورت سریال(COM1): RS-232 و RS-485
• پورت سریال(COM2): RS-422 و RS-485
• پورت سریال(COM3): RS-232 و RS-485
• پورت سریال(COM4): RS-422 و RS-485
• دارای ساعت داخلی RTC
• درجه حفاظت پنل: IP65/NEMA A4/ Type 4X
• ولتاژ تغذیه: 24VDC ولت (15%±)
• مقاومت عایقی: 500 ولت AC به مدت 60 ثانیه (بین ترمینال 24VDC و FG)
• حداکثر توان مصرفی: 16.08 وات
• دارای یک عدد باتری لیتیومی CR2032 با ولتاژ 3 ولت
• دمای کاری مجاز: 0 تا 50 درجه سانتی گراد
• دمای نگهداری: 20- تا 60+ درجه سانتی گراد
• مقاومت در برابر ضربه: شتاب 15G در محور X ،Y ،Z براساس استاندارد IEC60068-2-27
• مقاومت در برابر لرزش: (لرزش پیوسته 5 تا 8.3 هرتز) و (8.3 تا 150 هرتز) با شتاب 1G
• کشور سازنده: تایوان
• برند: دلتا

تفاوت اچ ام آی DOP-112MX و DOP-112WX

تاچ پنل های DOP-112MX و DOP-112WX از نظر ساختار و طراحی مانند ابعاد نمایشگر، دقت صفحه نمایش، پورت های ارتباطی، نوع پردازنده CPU مشابه هم می باشند. تنها تفاوت آن ها در قابلیت Multi-Media برای ثبت و نمایش تصاویر و پخش فیلم بوده که مربوط به مدل DOP-112MX است.

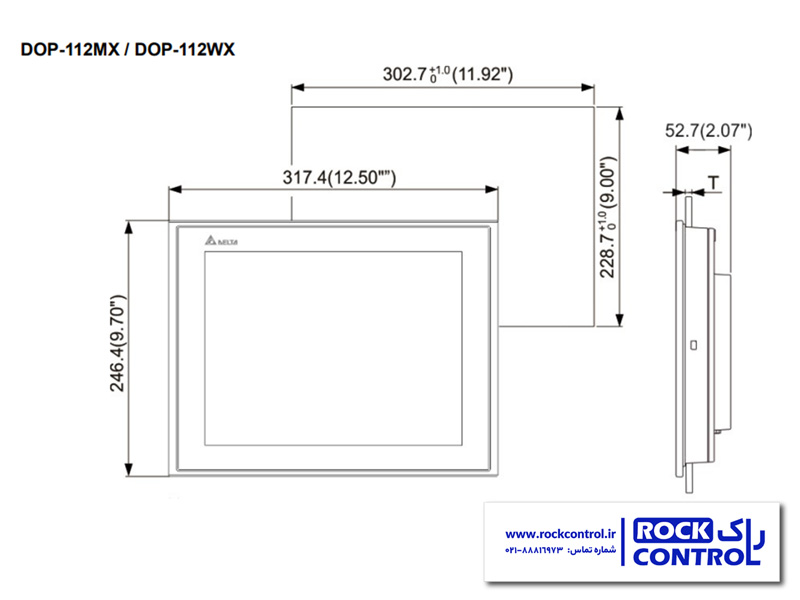

ابعاد HMI دلتا DOP-112MX

تاچ پنل DOP-112MX از برند delta با ابعاد (عرض × ارتفاع × عمق) 317.4 × 246.4 × 52.7 میلی متر و ابعاد برش پنل (عرض × ارتفاع) 302.7 × 228.7 میلی متر طراحی می شود و وزن تقریبی آن 2.110 گرم است.

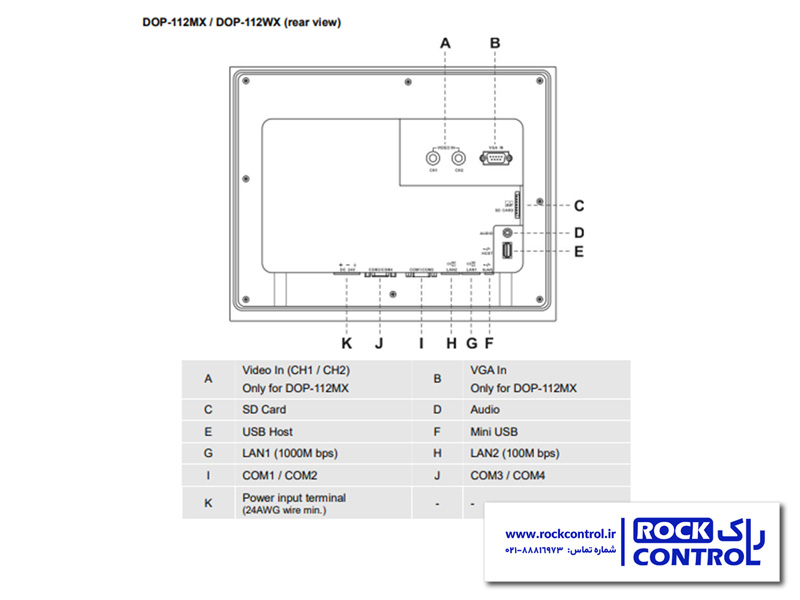

نمای پشت اچ ام آی DOP-112MX دلتا

تفاوت دو پورت LAN در DOP-112MX به صورت زیر است.

1.  LAN1 1000bps: این پورت برای ارتباط با سرعت بالا، انتقال فایل های سنگین و اتصال به شبکه های پرسرعت کارایی دارد.
2. LAN2 100bps: پورت Ethernet استاندارد برای ارتباط با پی ال سی یا دیگر تجهیزات صنعتی به استفاده می شود.

مزایا خرید HMI دلتا DOP-112MX

• پشتیبانی از شبکه VNC
• قابلیت اتصال به درایو، پی ال سی، سروو درایو و تجهیزات دارای شبکه RS-485
• پشتیبانی از شبکه NTP و FTP
• امکان ذخیره Data Logging
• پشتیبانی از پورت USB CLIENT برای پروگرام کردن برنامه یا اتصال به چاپگر
• پشتیبانی از شبکه Email

نرم افزار برنامه نویسی HMI دلتا سری DOP-100

نرم افزار DOPSoft سازگار با اچ ام آی های سری DOP-100 است و امکاناتی شامل ماکرونویسی، نمایش اطلاعات به صورت منحنی، نمایش انیمیشن، ثبت داده ها، مدیریت آلارم ها و برقراری ارتباط با انواع پی ال سی را در اختیار کاربر قرار می دهد.

دستورالعمل‌ های نصب HMI دلتا مدل DOP-112MX

• اچ ام آی را در فضایی بدون گازخورنده و مواد سمی نصب کنیید.
• برای اتصال سیم ها به نمودار سیم کشی توجه نمایید.
• از اتصال HMI به زمین مطمئن شوید. (باتوجه به:NFPA 70: National Electrical Code, 2005 Ed)
• HMI را در حالی که برق وصل است جدا نکنید و سیم‌ ها را تغییر ندهید.
• برای جلوگیری از بروز شوک الکتریکی در هنگام وصل بودن برق به منبع تغذیه دست نزنید.
• اچ ام آی را در ارتفاع زیر 2000 متر قرار دهید.

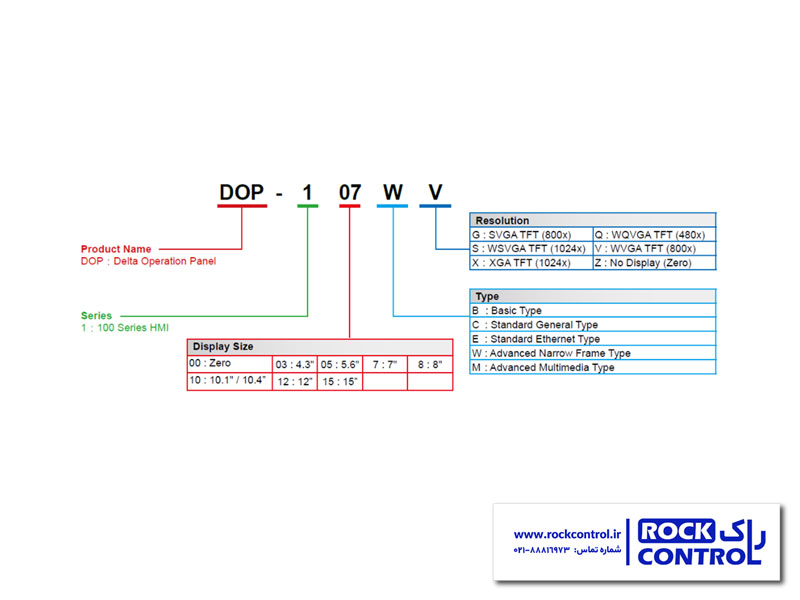

کدخوانی اچ ام آی دلتا DOP-100

لیست قیمت محصولات دلتا در سایت ما به روز است. برای استفاده از خدمات مشاوره تخصصی رایگان جهت خرید اچ ام آی DOP-112MX دلتا می توانید با کارشناسان واحد فروش راک کنترل تماس بگیرید.
