توضیحات محصول
ولتاژ 24V DC
نوع ماژول: کارت خروجی دیجیتال
دارای 16 خروجی و فاقد ورودی دیجیتال
نحوه اتصال به PLC: از سمت راست
پورت RS485: ندارد

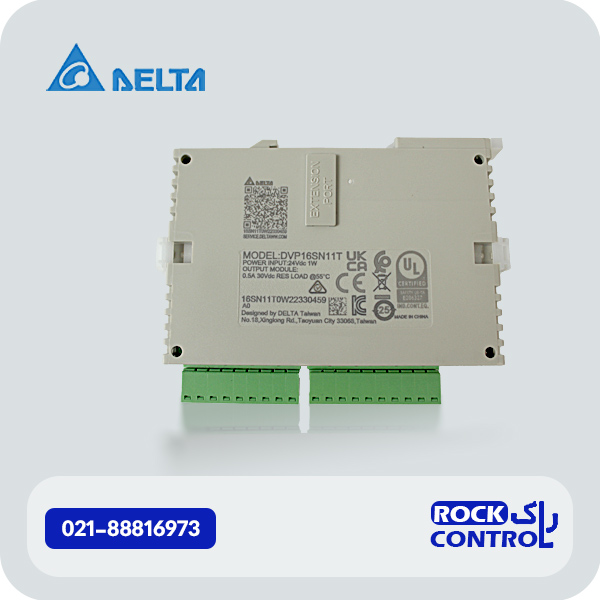

مشخصات فنی ماژول توسعه دلتا DVP16SN11T
کدفنی: DVP16SN11T
نوع ماژول: کارت ورودی دیجیتال
تعداد خروجی دیجیتال: 16 خروجی ترانزیستوری NPN 300mA
تعداد ورودی دیجیتال: ندارد
ولتاژ: 24 V DC (5 Ma)
پورتهای ارتباطی: فاقد پورت RS485
دارای دو LED برای نشان دادن POWER (تغذیه) و LOW VOLTAGE (L.V)
نقاط قوت DVP16SN11T
- قیمت مناسب
- ابعاد کوچک و ظاهر زیبا
- افزایش تعداد ورودی بالا
نقاط ضعف DVP16SN11T
- تغذیه جداگانه 24V DC ندارد.
- به تنهایی قابلیت شبکه شدن ندارد.
- فاقد پورت RS-485
- قابلیت اتصال از سمت چپ ندارد
- قابلیت افزایش خروجی دیجیتال ندارد
چرا ماژول افزایشی دلتا DVP16SN11T بخریم؟
به دلیل ویژگیهایی مانند تعداد 16 خروجی، کارایی بالا، قابلیت اتصال به صورت مستقیم یا غیر مستقیم به پیالسیهای دلتا، دفترچه زبان فارسی، قفل چفت شدن ماژول افزایشی به پیالسی یا کارتهای افزایشی دیگر و قیمت مناسب، DVP16SN11T، یکی از پرفروشترین و پرکاربردترین ماژولهای افزایشی دلتا سری S میباشد
بررسی اجمالی DVP16SN11T
انواع ماژولهای افزایشی دلتا برای توسعهی پیالسیهای دلتا مورد استفاده قرار میگیرند. این ماژولها در سریهای مختلف تولید میشوند که سری S به صورت SINK و SOURCE قابل استفاده میباشد. ماژول های خروجی در مدل های رله ای (با تحمل 1.5 آمپر) و ترانزیستوری NPN (با تحمل 300 میلی آمپر) و ماژول های ورودی دیجیتال در مدل های 4، 8، 16 و 32 پوینت موجود هستند.
بعضی از ماژولهای سری S فقط ورودی دیجیتال دارند و تعداد سیگنالهای ورودی دیجیتال را افزایش میدهند اما بعضی دیگر تنها خروجی دیجیتال دارند و درنتیجه توانایی افزایش تعداد سیگنالهای خروجی دیجیتال را دارند. مدلهای کاملتر که با نام ترکیبی شناخته میشوند قابلیت افزایش تعداد ورودی و خروجی دیجیتال را به صورت همزمان دارند. مدل DVP16SN11T یک ماژول توسعه خروجی است که تنها تعداد خروجی دیجیتال را در پیالسی افزایش میدهد و فاقد ورودی و خروجی آنالوگ است.
بررسی تخصصی DVP16SN11T
DVP16SN11T یکی از پرکاربردترین و پرطرفدارترین ماژولهای افزایشی دلتا با قابلیت اتصال از سمت راست میباشد که در پیالسیهای با تعداد خروجی کم، مورد استفاده قرار میگیرند. تعداد خروجی (I/O) افزایشی در این مدل 16 عدد است که به صورت ترانزیستوری NPN 300mA هستند. تفاوت مدلهای با خروجی رلهای و ترانزیستوری در جریان نامی کنتاکتها است که در خروجیهای رلهای با پسوند R جریان نامی کنتاکتهای رله 1.5A/220V AC یا 3A/48V DC و در خروجیهای ترانزیستوری این جریان 0.3A/ 5~30V DC میباشد.
DVP16SN11T تغذیه مورد نیاز خود را از پیالسی که به آن متصل میشوند تامین میکنند و تغذیه جداگانه ندارند.
DVP16SN11T قابلیت اتصال به تمام پیالسیهای سری S را دارد اما فاقد پورت RS485 هستند و به همین دلیل امکان شبکه شدن به صورت پروتکل مدباس (RTU&ASCII) و اتصال به HMI در این ماژولها وجود ندارد. برای رفع این مشکل میتوانیم از ماژولهای ریموت ترمینال تحت شبکه یا خود پیالسی استفاده کنیم.
برنامه نویسی DVP16SN11T
برنامه نویسی بر روی کلیهی ماژولهای افزایشی دیجیتال و آنالوگ دلتا سری S توسط برنامههای WPLSOFT و ISPSOFT انجام میشود.
کاربردهای DVP16SN11T
ماژولهای افزایشی DVP16SN11T با هدف افزایش تعداد خروجیهای دیجیتال در انواع مدلهای پیالسی دلتا سری S که تعداد خروجی در آنها کم است مانند DVP10SX11 مورد استفاده قرار میگیرد که در صنایع ماشین آلات ریسندگی، دستگاههای بستهبندی، پلههای برقی، ماشین آلات چاپ، دستگاههای پرکن، خطوط تولید و… بسیار کاربرد دارند.
ابعاد و جدول مورد نیاز DVP16SN11T
جدول مورد نیاز DVP16SN11T
تعداد خروجی دیجیتال | 16 عدد |
تعداد ورودی دیجتال | ندارد |
ورودی آنالوگ | ندارد |
خروجی آنالوگ | ندارد |
I/O | خروجی دیجیتال |
روش ایزولاسیون | فتوکپلر |
توان مصرفی | 2وات |
تغذیه | 24V DC, 5mA |
نحوهی اتصال به CPU | از سمت راست |
پورت ارتباطی RS485 | ندارد |
برند سازنده | دلتا DELTA |
مدل PLC | سری S2 |
کشور سازنده | چین |
خرید ماژول افزایشی دلتا DVP16SN11T با بهترین قیمت
برای دریافت مشاوره رایگان، اطلاعات محصول، استعلام قیمت و خرید ماژول افزایشی DVP16SN11T با کارشناسان ما در راک کنترل تماس بگیرید. 02188816973
