توضیحات محصول
ولتاژ 24V DC
نوع ماژول: کارت افزایشی ورودی آنالوگ
دارای 4 ورودی آنالوگ
نحوه اتصال به PLC: از سمت چپ
دارای پورت ارتباطی RS485
مشخصات فنی ماژول توسعه دلتا DVP04AD-SL
کدفنی: DVP04AD-SL
نوع ماژول: کارت افزایشی ورودی آنالوگ
تعداد ورودی دیجیتال: ندارد
تعداد خروجی: فاقد خروجی آنالوگ و دیجیتال
ولتاژ: 24 V DC (-15% ~ +20%) / 3.5W
رزولوشن: 16 بیت ورودی ولتاژ، 16 بیت ورودی ولتاژ
دسته بندی ماژول‌های آنالوگ دلتا
- ماژول‌های ورودی آنالوگ
- ماژول‌های خروجی آنالوگ
- ماژول‌های میکس(ورودی و خروجی آنالوگ)
بررسی اجمالی DVP04AD-SL
بعضی از اطلاعات مانند دما و فشار به صورت آنالوگ در اختیار PLC قرار می‌گیرند و در ورودی‌های آنالوگ به اطلاعات دیجیتال تبدیل می‌شوند. ماژول‌ها آنالوگ دلتا در دو نوع 4 و 6 ورودی با قابلیت اتصال از راست یا چپ، یکی از کاربردی‌ترین تجهیزات مورد استفاده در اتوماسیون صنعتی هستند که در زمان‌هایی که به تعداد ورودی آنالوگ بیشتر نیاز داریم با توجه به تعداد مورد نیاز یکی از این مدل‌ها را انتخاب می‌کنیم.
سری S2 از نظر ظاهری شبیه به سری S می‌باشد اما ویژگی عملکرد ضد نویز در سری S2، آن را متمایز می‌سازد. رزولوشن در انواع ماژول‌های آنالوگ دلتا عددی بین 11 تا 16 بیت است که هر چقدر این عدد بزرگ‌تر باشد دقت بالاتر در اندازه‌گیری را نشان می‌دهند.
ماژول‌های توسعه دلتا DVP04AD/S/S2/SL دارای دو ورودی ولتاژ و جریان آنالوگ هستند که در صورت ولتاژی بودن ورودی از پایه V و در صورت جریانی بودن آن از پایه I استفاده می‌کنیم.
چرا ماژول افزایشی دلتا DVP04AD-SL بخریم؟
ماژول‌های افزایشی آنالوگ دلتا به دلیل ویژگی‌های ظاهری، رزولوشن بالا و قیمت رقابتی، یکی از پرفروش‌ترین ماژول‌های مورد استفاده در صنعت هستند. DVP04AD-SL با دارا بودن چهار ورودی آنالوگ بهترین گزینه در پروژه‌هایی است که تنها در ورودی با مشکل کمبود روبه‌رو می‌باشیم. اما اگر علاوه بر ورودی به تعداد خروجی آنالوگ بیشتری نیز نیاز داشته باشیم باید از گزینه‌های دیگر مانند DVP06XA-S یا ماژول‌های افزایش ورودی و خروجی آنالوگ در برندهای دیگر استفاده کنیم.
برای استعلام قمیت و خرید ماژول افزایشی دلتا DVP04AD-SL و یا استفاده از خدمات مشاوره رایگان و دریافت لیست قیمت انواع ماژول افزایشی آنالوگ DELTA، با کارشناسان ما در راک کنترل تماس بگیرید. 02188816973
بررسی تخصصی DVP04AD-SL
DVP04AD-SL با بالاترین عدد رزولوشن (16 بیت) در میان ماژول‌های آنالوگ دلتا، یکی از ضروری‌ترین و پرفروش‌ترین ماژول‌های مورد استفاده در صنعت است که با 4 ورودی آنالوگ و یک پورت RS485 قابلیت اتصال از سمت چپ به PLC وافزایش تعداد ورودی آنالوگ برای اتصال به سنسورهای آنالوگ، اینورترها و … را دارد
DVP04AD-SL با ولتاژ 24V DC کار می‌کند و دارای 4 کانال ولتاژی و جریانی با رزولوشن 16 بیت برای ولتاژ و همچنین 16 بیت برای ورودی جریان می‌باشد که نشان دهنده‌ی دقت بالای اندازه‌گیری در آن است.
سری SL در ماژول‌های افزایشی DVP04AD در کنار داشتن ویژگی‌هایی مانند زیبایی و قیمت مناسب و رقابتی، سرعت بسیار بالایی دارند و به همین دلیل در صنعت بسیار مورد استفاده قرار می‌گیرند.
نقاط قوت DVP04AD-SL
- طراحی ظاهری بسیار زیبا
- ابعاد کوچک و قابل نصب در محیط‌های مختلف
- دارای پورت ارتباطی RS-485
- قابلیت اتصال به همه‌ی HMI های معتبر
- سرعت بالا در ورودی‌های آنالوگ
- دارای دفترچه راهنما به زبان فارسی
- قیمت مناسب در مقایسه با مدل‌های مشابه در برندهای دیگر با همین تعداد ورودی
- قابلیت اتصال به تمام رنج‌های استاندارد جریان و ولتاژ
نقاط ضعف DVP04AD-SL
- قابلیت اتصال از سمت راست ندارد
- نداشتن قابلیت ضد نویز
- فاقد پورت RS232
برنامه نویسی DVP04AD-SL
همانند همه‌ی ماژول‌های افزایشی دلتا برنامه نویسی DVP04AD-SL با دو نرم افزار WPLSOFT و ISPSOFT انجام می‌شود اما لازم است نرم‌افزارهای جانبی ارتباط و سیموله با نام COMMGR را نیز دانلود کنید.
کاربردهای DVP04AD-SL
- کنترل فرایندهای آنالوگ با اتصال به سنسورهای آنالوگ، خط‌کش اهمی، ترنسمیترها و اینورترها
- اندازه‌ی باز و بسته شدن ولوهای فشار
- اندازه‌گیری مقدار سیال داخل مخزن

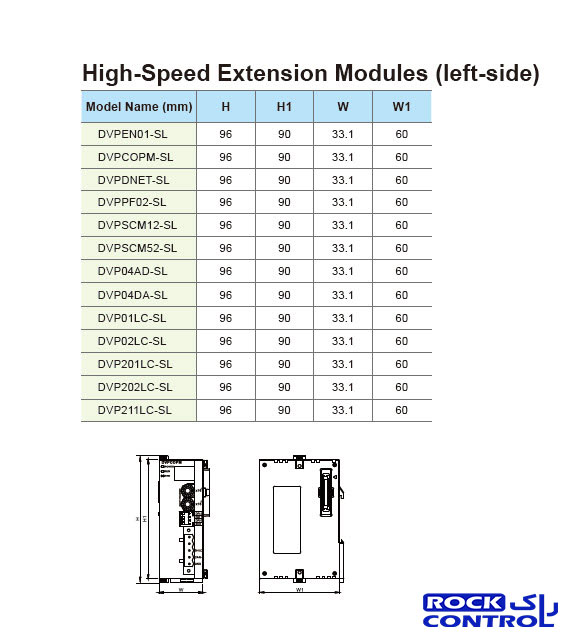

ابعاد و جدول مورد نیاز DVP04AD-SL
جدول مورد نیاز DVP04AD-SL
| تعداد ورودی دیجیتال | ندارد |
| تعداد خروجی دیجتال | ندارد |
| ورودی آنالوگ | 4 عدد |
| نوع ورودی آنالوگ | جریان و ولتاژ |
| خروجی آنالوگ | ندارد |
| عملکرد ضد نویز | ندارد |
| ولتاژ تغذیه | 24VDC (-15% ~ +20%) / 3.5W |
| رزولوشن ورودی آنالوگ | جریان 16 بیت, ولتاژ 16 بیت |
| I/O | ورودی آنالوگ |
| زمان اندازه گیری | 250μs |
| نحوه‌ی اتصال به CPU | از سمت چپ |
| پورت ارتباطی RS485 | 1 عدد |
| برند سازنده | دلتا DELTA |
| مدل PLC | سری S2 |
| کشور سازنده | چین |
