پی ال سی زیمنس کدفنی 6ES7211-1AE40-0XB0

کمپانی زیمنس با ارائه انواع پی ال سی‌ های پیشرفته به ارتقای سیستم‌ های مختلف صنعتی کمک می‌ کند. این برند بعد از PLC قدیمی S7-200 سری پیشرفته تر آن را با نام S7-1200 طراحی و به بازار عرضه کرد. پی ال سی S7-1200 زیمنس از پردازنده قدرتمند بهره‌مند است و با دقت و سرعت بالا کار می‌ کند. برای دریافت مشاوره تخصصی رایگان جهت خرید پی ال سی زیمنس سری S7-1200 مدل CPU 1211C DC/DC/DC با کد فنی 6ES7211-1AE40-0XB0 می‌ توانید با کارشناسان فروش مجموعه فنی مهندسی راک کنترل از طریق شماره تلفن 88329712-021 تماس بگیرید.

خرید PLC زیمنس CPU 1211C سری S7-1200 کد 6ES7211-1AE40-0XB0

پی ال سی زیمنس CPU 1211C DC/DC/DC AE سری S7-1200 جزء کنترلرهای COMPACT است. این پردازنده با ولتاژ تغذیه 24VDC و 6 ورودی 4 خروجی‌ دیجیتال، 2 ورودی آنالوگ و پشتیبانی از پروتکل‌های ارتباطی مانند PROFIBUS  و MODBUS، راهکاری مناسب برای استفاده در صنایع کوچک تا متوسط می‌باشد. شرکت راک کنترل به عنوان تامین کننده PLC زیمنس تمامی مدل‌ های این تجهیز را با قیمت مناسب، گارانتی رسمی و ضمانت اصالت کالا ارائه می‌دهد.

مشخصات فنی پی ال سی S7-1200 زیمنس CPU 1211C DC/DC/DC

• سری محصول SIMATIC S7-1200
• نوع پردازنده 1211C
• ولتاژ تغذیه 24VDC
• محدوده مجاز ولتاژ تغذیه 20.4 تا 28.8 ولت DC
• 6 عدد ورودی دیجیتال ترانزیستوری DC (سرعت بالا)
• 4 عدد خروجی دیجیتال ترانزیستوری DC (سرعت بالا 100KHz)
• 2 عدد ورودی آنالوگ با ولتاژ 0 تا 10 ولت DC
• فاقد خروجی آنالوگ
• 3 ورودی سرعت بالا تک فاز 100KHz و 3 ورودی سرعت بالا 80KHz برای اتصال انکودر (دوسیمه)
• حداکثر 3 ماژول ارتباطی CM
• دارای یک برد سیگنال SB
• حافظه کاری 75 کیلوبایت (برای اطلاعات و عملیات CPU)
• رزولوشن (برای ورودی آنالوگ) 10 بیت
• حافظه بارگذاری برنامه 1 مگابایت با امکان ارتقا توسط کارت حافظه SIMATIC
• جریان مصرفی CPU (بدون کارت توسعه) 300 میلی‌آمپر
• حداکثر جریان مصرفی (تمام کارت‌های توسعه) 900 میلی‌آمپر
• حداکثر جریان لحظه‌ای 12 آمپر در ولتاژ 28.8VDC
• جریان خروجی دیجیتال 0.5 آمپر (برای بارهای مقاومتی)
• جریان خروجی تغذیه BUS داخلی 5VDC حداکثر 750mA
• توان مصرفی 8 وات
• فاقد باتری داخلی
• دارای ساعت داخلی RTC (پشتیبانی تا 480 ساعت بدون باتری) خطا در روز 60±
• دارای پورت اتصال ماژول از سمت چپ
• فاقد پشتیبانی از اتصال ماژول از سمت راست
• دارای یک عدد پورت Ethernet RJ45 بدون سوئیچ داخلی
•  سرعت انتقال اطلاعات در شبکه PROFINET حداکثر 100Mbit/s
• فاقد پورت‌ ارتباطی RS-232 ،RS-485 و MINI USB
• دارای PID داخلی
• درجه حفاظتی IP20
• تعداد بلوک FB ،FC ،DB شمارنده‌ها و تایمرها از 1 تا 65535 (کل حافظه کاری در دسترس)
• پشتیبانی از پروتکل‌های PROFINET ،MODBUS ،Web Server ،RJ45 PROFIBUS
• دمای کاری مجاز (افقی) 20- تا 60+ درجه سانتی‌گراد
• دمای کاری مجاز (عمودی) 20- تا 50+ درجه سانتی‌گراد
• دمای نگهداری 40- تا 70+ درجه سانتی‌گراد
• رطوبت نسبی 95%
• مقاومت در برابر ضربه: (نصب روی دیوار) 2g و (نصب روی ریل) 1g
• ارتفاع نصب مجاز 1000- تا 5000+ متر
• ابعاد (عرض × ارتفاع × عمق) 75 × 100 × 90 میلی‌متر
• وزن 370 گرم
• پشتیبانی از زبان‌های برنامه نویسی LAD ،FBD ،SCL
• دارای گواهینامه  CE ،UL ،KC ،cULus ،FM
• تولید کشور آلمان
• برند سازنده زیمنس

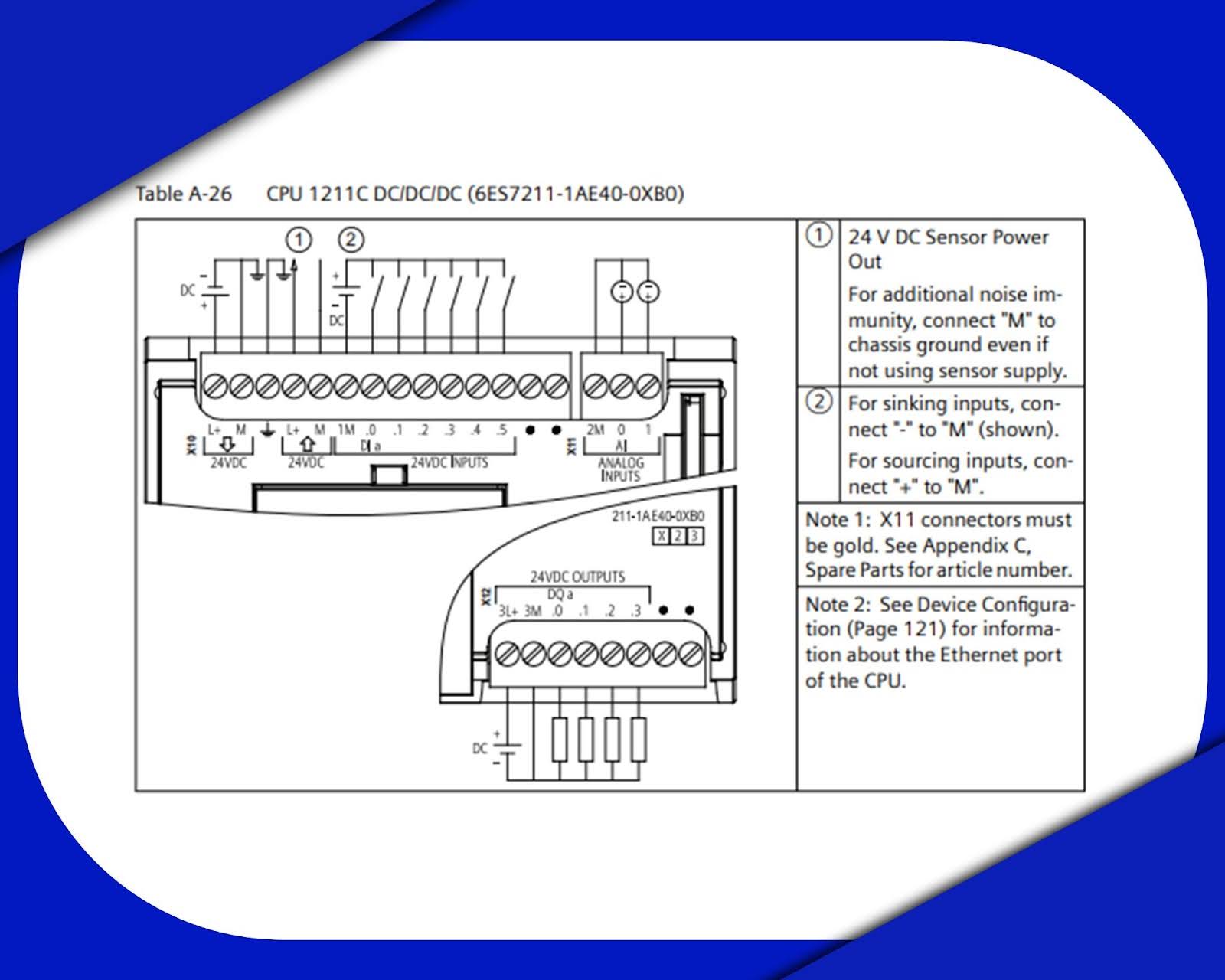

سیم بندی CPU 1211C DC/DC/DC

پی ال سی S7-1200 زیمنس در مدل CPU 1211C DC/DC/DC

در جدول زیر عملکرد هر بخش از PLC S7-1200 در نوع DC/DC/DC ذکر شده است.

ورودی و خروجی پردازنده 1211C زیمنس سری S7-1200

برای Siemens PLC مدل 1211C سری S7-1200 امکان اتصال ماژول‌ ها از سمت راست وجود ندارد. به همین دلیل نمی‌ توان ماژول (I/O) دیجیتال یا آنالوگ، کارت دما، کارت لودسل و کارت شبکه ارتباطی را از این سمت به پی ال سی متصل کرد. اما می‌ توان، یک سیگنال برد SB روی CPU نصب کرد و علاوه‌بر آن، حداکثر سه ماژول شبکه ارتباطی CM از سمت چپ به CPU متصل نمود. در واقع با استفاده از سیگنال برد SB می‌توان تعداد ورودی و خروجی‌ها را ارتقا داد.

تمام پی ال سی‌ های سری S7-1200 زیمنس دارای پورت ارتباطی Ethernet می‌باشند که برای آپلود و دانلود برنامه کارایی دارد و امکان برقراری ارتباط با اچ ام آی HMI و دیگر PLC های Ethernet دار را ایجاد می‌کند. این ساختار شرایط اتصال شبکه Profinet و انتقال اطلاعات با سرعت 100 مگابایت را فراهم می‌سازد.

نرم افزار PLC زیمنس CPU 1211C DC/DC/DC

S7-1200 PLC زیمنس این مدل با استفاده از نرم افزار تیاپورتال TIA Portal ورژن STEP7 V20 یا بالاتر، برنامه ریزی می‌ شود. این PLC با Firmware ورژن V4.7 امکان برنامه نویسی را به زبان‌ های نردبانی LAD، بلوک توابع FBD و SCL فراهم می‌ کند. نرم افزار TIA Portal محیطی یکپارچه برای پیکربندی سخت افزار، تنظیمات شبکه پروفی‌ نت و ارتباط با HMI ارائه می‌ دهد. دسترسی به بخش‌ های نرم افزار از طریق Portal View امکان‌ پذیر است و بخش Project View نیز قابلیت مدیریت پروژه و ساختار کلی سیستم را برای کاربر ایجاد می‌ کند.

کاربردهای CPU 1211C DC/DC/DC

CPU 1211C می‌ تواند، فرمان‌ های مختلف را مطابق فرآیندهای کنترلی به‌ صورت مستقیم به تجهیزاتی چون اچ ام آی، اینورتر، سروو ارسال کند. همچنین CPU با دریافت فیدبک از موقعیت عملکرد تجهیزات، اپراتور را از قطع و وصل بودن آن مطلع می‌کند و کنترل دقیقی بر پروسه‌ های صنعتی دارد.

دیتا شیت CPU 1211C DC/DC/DC زیمنس

دانلود دیتا شیت PLC زیمنس 6ES7211-1AE40-0XB0

برای خرید و دریافت قیمت پی ال سی زیمنس S7-1200 مدل CPU 1211C DC/DC/DC با کد فنی 6ES7211-1AE40-0XB0 با تیم فروش شرکت فنی مهندسی راک کنترل تماس بگیرید.
