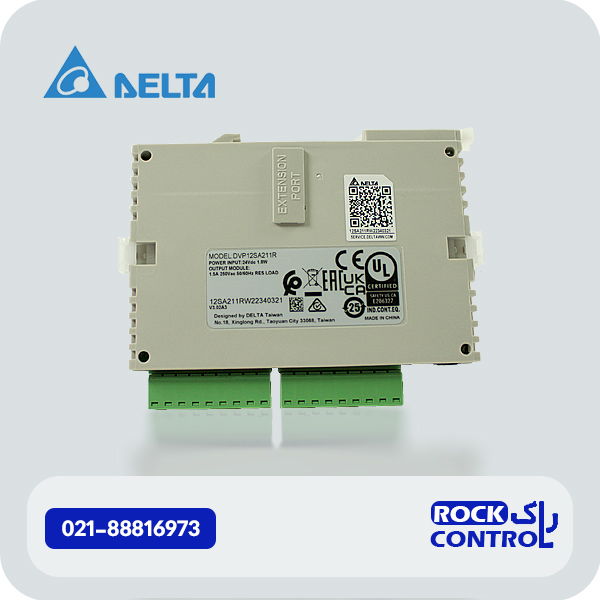

پی ال سی دلتا DVP12SA211R
DELTA PLC DVP 12SA211R
پیالسی دلتا مدل DVP12SA211R
دسته: پی ال سی برند دلتا
ویدیو معرفی 12SA211R PLC دلتا :
مشخصات فنی DVP12SA211R
کدفنی: DVP12SA211R
نوع پی ال سی: سری اسلیم
ظرفیت I/O: 12 ورودی و خروجی
ورودی: 8 ورودی دیجیتال، ورودی آنالوگ ندارد
خروجی: 4 خروجی دیجیتال، خروجی آنالوگ ندارد
ولتاژ: 24 V DC
نوع خروجی: رله
پورتهای ارتباطی: دو پورت RS-485 و یک پورت RS-232 سازگار با پروتکل MODBUS ASCII/RTU به صورت MASTER و SLAVE
حداکثر ورودی و خروجی قابل اتصال: 480 عدد با کارتهای اکسپنشن دیجیتال
سرعت پالسهای پرسرعت: 1 ورودی سرعت بالا 50KHZ و 3 ورودی سرعت بالا 5KHZ و 2 خروجی سرعت بالا 100KHZ
ظرفیت برنامه نویسی: تا 16000 (16K)خط
قابلیت پشتیبانی از خروجی جریان بالا تا 1.5 آمپر برای هر خروجی و تا 5 آمپر برای پایه مشترک (COM)
معرفی برند دلتا
کمپانی دلتا (DELTA) یک کمپانی تایوانی است که از سال 1971 آغاز به کار کرده است و دارای زیرمجموعههای برق الکترونیک، اتوماسیون صنعتی و زیرساخت میباشد. این کمپانی با تولید پیالسیهای متنوع، با کیفیت و مقرون به صرفه در ایران به برند محبوب صنعتکاران تبدیل شده است. محصولات DELTA در مقایسه با محصولات همرده در برندهای دیگر همزمان با جلب رضایت مشتریان قیمت بهتری دارند و به همین دلیل فعالان صنعت را برای استفاده از محصولات خود مجاب کرده است.
پی ال سی دلتا DVP12SA211R
یکی از پرکاربردترین و مقرون به صرفه ترین PLC موجود در بازار ایران، کنترلرهای منطقی قابل برنامه ریزی برند دلتا میباشند. پی ال سی دلتا مدل DVP-12SA211R یکی از پیالسیهای زیرمجموعهی سری اسلیم است که 12 ورودی و خروجی دیجیتال دارد. پیالسیهای سری اسلیم که به دلیل اندازهی کوچکشان در تابلوها یا ماشینهای کوچک استفادهی زیادی دارند در دو مدل با خروجی ترانزیستوری با پسوند T و خروجی رلهای با پسوند R تولید میشوند که DVP12SA211R از نوع رلهای است. این پیالسیها علاوه بر کارایی قابل توجه، قیمت بسیار مناسب و رقابتی دارند. در صورتی که به خروجی ترانزیستور نیاز دارید می توانید از پیالسی با نام تجاری DVP12SA211T استفاده نمایید.

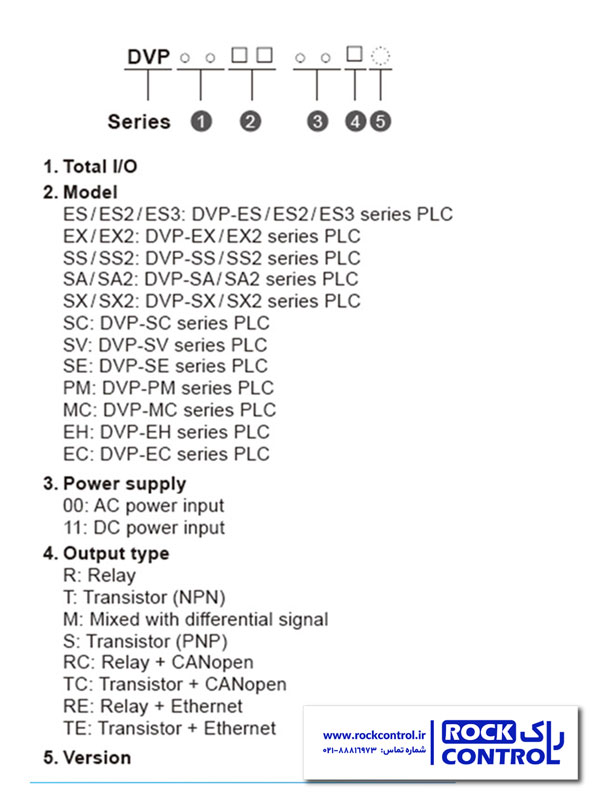

راهنمای پلاک خوانی پیالسی دلتا
پیالسیهای مختلف کمپانی دلتا بر اساس راهنمای زیر نامگذاری میشوند :
بررسی اجمالی DVP12SA211R
تغذیه DVP12SA211R همانند سایر مدل های سری اسلیم دلتا (SS / SA / SX / SE / SV) 24 ولت مستقیم بوده و 8 ورودی و 4 خروجی دیجیتال دارد. همهی 4 خروجی این پیالسی از نوع رله هستند و با استفاده از ماژول های اکسپنشن، پورتهای ورودی و خروجی دیجیتال را حداکثر تا 480 پورت پشتیبانی میکند. DVP12SA211R بعد ازمدل DVP14SS211R به بازار آمده است و نسبت به محصول قبلی به دلیل داشتن یک پورت RS-485 بیشتر، داشتن RTC، پشتیبانی از ورودی با سرعت بالاتر و ظرفیت حافظهی برنامهنویسی بیشتر در پروژههای سنگینتر استفاده میشود.
بررسی تخصصی DVP12SA211R
تعداد وروردی و خروجی های پیالسی مدل DVP12SA211R دوازده عدد می باشد که همهی آنها دیجیتال هستند و DVP12SA211R هیچ ورودی و خروجی آنالوگی ندارد اما همانند همهی کنترلرهای سری اسلیم دلتا قابلیت اتصال به 8 ماژول اکسپنشن مختلف شامل ورودی آنالوگ، خروجی آنالوگ، ماژول دما، کنترل موقعیت، ماژولهای ارتباطی PROFIBUS / DeviceNet ، DIP سوئیچ و توابع کنترل حرکت تک محور را دارد.
ظرفیت حافظهی برنامه نویسی این پیالسی تا حداکثر 16000 استپ میباشد که عددی قابل توجه است. همچین از ویژگیهای دیگر آن میتوان به یک پورت RS-232 ، دو پورت RS-485 اشاره کرد که از آنها در پروژههای اتوماسیون صنعتی که به شبکه کردن قطعات نیاز داریم، با پروتکلهای MODBUS و ASCII/RTU به دو صورت MASTER / SLAVE برای ارتباط با کنترلرها و نمایشگرهای HMI و سایر تجهیزاتی که دارای شبکه مدباس(MODBUS) هستند استفاده میشود. این PLC علاوه بر دو خروجی پر سرعت پالس 100KHZ ، از چهار عدد ورودی سرعت بالا HSC پشتیبانی میکند که شامل 3 عدد 5KHZ و 1 عدد 50KHZ میباشد. همچینین DVP12SA211R قابلیت اضافه شدن ماژول از سمت چپ به طور مثال کارت لودسل را دارد . از آنجاییکه هزینههای برق مصرفی برای صنعتکاران بسیار مهم است به عنوان ویژگی پایانی لازم است تاکید کنیم که DVP12SA211R با توان مصرفی 1.8W و جریان ورودی 5MA و میزان برق مصرفی 24V یکی از بهترین انتخابها در اتوماسیون صنعتی است.
کاربردهای پی ال سی دلتا DVP12SA211R
به دلیل وجود ورودی و خروجی سرعت بالا در پیالسی DVP12SA211R میتوان از این کنترلر در پروژه های کنترل موقعیت که از انکودر و سرووموتور استفاده میشود مانند ماشینآلات چاپ، ماشین ظرفشویی، پرکننده مخازن ، نظارت بر کار در خط تولید با PLC EASY LINK ، پرکننده کانتینر (برای مایعات) و پروژههایی از این دست استفاده کرد .
نقاط قوت و نقاط ضعف DVP12SA211R
نقاط قوت DVP12SA211R
- قابل ارتقا بودن با دیگر ماژول های DVP-S سری سمت چپ و سری سمت راست
- قیمت مقرون به صرفه
- ابعاد کوچک
- قابلیت استفاده در پروژههای ماشین سازی خاص بچینگ
- ظرفیت برنامه نویسی تا 16000 استپ
- دارای RTC داخلی
- دارای دو پورت RS-485 و قابلیت استفاده در پروژههای پیچیده
- قابلیت کنترل محور همزمان (Interpolation)
- دارای ساعت داخلی
- ماژولار بودن
نقاط ضعف DVP12SA211R
- تعداد ورودی و خروجی کم
- فاقد ورودی و خروجی آنالوگ
- فاقد باتری بک آپ
ویژگیهای DVP12SA211R
بر اساس نوع PLC |
دلتا S2 |
نوع خروجی دیجیتال |
رلهای |
ولتاژ تغذیه |
24VDC |
تعداد ورودی آنالوگ |
ندارد |
تعداد خروجی آنالوگ |
ندارد |
تعداد ورودی دیجیتال |
8 |
تعداد خروجی دیجیتال |
4 |
حداکثر ظرفیت I/0 |
12 I/O |
برند پیالسی |
PLC DELTA |
حداکثر ورودی و خروجی دیجیتال قابل افزایش |
480 |
پورت ارتباطی RS-232 |
1 عدد |
پورت ارتباطی RS-485 |
2 عدد |
پورت ارتباطی MINI USB |
ندارد |
پورت ارتباطی ETHERNET |
ندارد |
تعداد اینکودرهای قابل اتصال(A/B MODE) |
3 عدد 5KHZ و 1 عدد 50KHZ |
تعداد سرو موتورهای قابل اتصال (خروجی ترانزیستوری) |
2 عدد 100KHZ |
RTC |
دارد |
پورت سمت راست برای اتصال ماژول |
دارد |
پورت سمت چپ برای اتصال ماژول |
ندارد |
باتری داخلی |
ندارد |
سرعت اسکن برنامه |
|
حافظه دستگاه |
16K STEP |
حافظه 16 بیتی عمومی اول برای استفاده در برنامه |
D0~D407, (408) و وD600~D999, (400) D3920~D4999, (1080) |
حافظه 16 بیتی عمومی دوم برای استفاده در برنامه |
D5000~D9799, (4800) |
حافظه 16 بیتی عمومی سوم برای استفاده در برنامه |
فاقد حافظه 16 بیتی عمومی سوم |
حافظه 16 بیتی حافظه دار برای استفاده در برنامه |
D2000~D3919, (1920)و D408~D599, (192) |
حافظه 16 بیتی خاص |
|
حافظه بیتی عمومی برای استفاده در برنامه |
|
حافظه بیتی حافظه دار برای استفاده در برنامه |
M512~M767, (256) و M2048~M4095, (2048) |
حافظه بیتی خاص |
|
کشور سازنده |
چین |

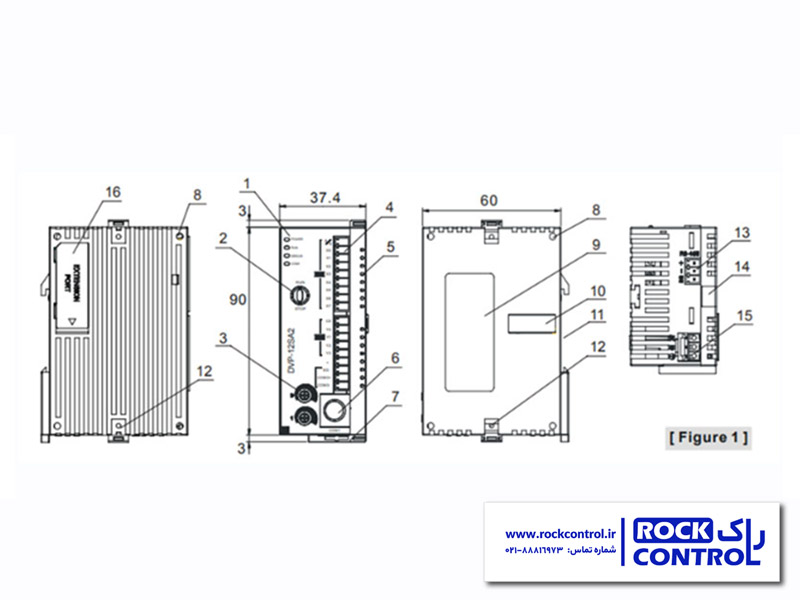

وزن و ابعاد DVP12SA211R
وزن: 140 گرم
ابعاد: 60*37.4*96 (mm)
برنامهنویسی DVP12SA211R
DVP10SX11T زیر مجموعهی پیالسیهای سری اسلیم است و با استفاده از نرمافزارهای برنامهنویسی ISPSOFT و WPLSOFT برنامهریزی میشود. این نرم افزار ها علاوه بر رایگان بودن دارای امکانات زیر است:
- اصلاح برنامه در حالت ONLINE
- تغییر مقدار رجیسترهای حافظهی پیالسی
- تست و مانیتور کردن برنامه در حالت شبیه ساز
- زبان های برنامه نویسی ساده LADDER، SFC و IL
- ISPsoft قابلیت این را دارد که با تعریف بلوک های Function Block برنامه نویسی به زبان های ST , FBD انجام بشود.
- رمز گذاری بر روی پروژه و قفل کردن پیالسی
- دارای سرعت بالای اجرا
خرید پیالسی DVP12SA211R با بهترین قیمت
محصولات پیالسی دلتا به دلیل استقبال زیاد نسبت به دیگر محصولات پیالسی قیمت پایینتری دارند. جهت استعلام قیمت PLC دلتا مدل DVP12SA211R با کارشناسان فروش راک کنترل در تماس باشید.
