کنتاکتور 9 آمپر 3 پل 24VDC اشنایدر کد LC1D09BD

خرید کنتاکتور 9 آمپر 4 کیلووات اشنایدر کد LC1D09BD

کنتاکتور LC1D09BD اشنایدر از سری TeSys  D یک تجهیز سه‌ پل است که برای کنترل موتورهای القایی و بارهای مقاومتی در مدارهای AC و DC مورد استفاده قرار می گیرد. این دستگاه با جریان اسمی 9 آمپر در دسته AC‑3 و ولتاژ کاری تا 690 ولت  AC، عملکردی دقیق در سیستم ها ارائه می‌ دهد. همچنین توان موتور آن در محدوده 2.2 تا 5.5 کیلووات متغیر است. با بوبین در ولتاژ 24 ولت DC کار می‌ کند و دارای دیود سرکوب‌ کننده دو طرفه برای جلوگیری از نویز و پیک ولتاژ است. طراحی مکانیکی مقاوم این مدل از کنتاکتور با طول عمر بیش از 30 میلیون سیکل کاری و قابلیت کار در دمای 40‑ تا 70+ درجه سانتی‌ گراد، عمر مفید آن را تضمین می‌ کند. در صورت نیاز به دریافت مشاوره جهت خرید کنتاکتور 9 آمپر 24 ولت DC اشنایدر با کد LC1D09BD می توانید، با همکاران ما در واحد فروش راک کنترل تماس بگیرید. تمامی مدل های کنتاکتور Schneider در مجموعه ما با قیمت مناسب، گارانتی معتبر رسمی و ضمانت اصالت کالا ارائه می شود.

مشخصات فنی کنتاکتور Schneider کد LC1D09BD

• نام محصول: کنتاکتور سه پل TeSys D
• دسته های کاربردی: AC-1 ،AC-3 ،AC-3e ،AC-4
• دارای سه عدد کنتاکت باز 3NO
• ولتاژ اسمی: تا 690 ولت AC فرکانس 25 تا 400 هرتز/ تا 300 ولت DC
• جریان اسمی: 9 آمپر
• توان موتوری قابل کنترل: در دسته AC-3 (رنج 2.2 تا 5.5 کیلووات) در دسته AC-4 (توان 2.2 کیلووات) در دسته AC-3e (رنج 2.2 تا 5.5 کیلووات)
• نوع مدار کنترل: جریان مستقیم DC
• ولتاژ فرمان: 24 ولت DC
• کنتاکت کمکی: 1NO + 1NC
• ولتاژ اسمی مقاومت در برابر ضربه: 6 کیلووات
• اتلاف توان هر پل: 1.56 وات (AC‑1) و 0.2 وات (AC‑3 / AC‑3e)
• قابل نصب روی ریل یا صفحه
• مطابق استانداردهای: EN 60947‑4‑1 / EN 60947‑5‑1 ،IEC 60335‑1
• دوام مکانیکی: 30 میلیون سیکل کاری
• دارای دیود سرکوب کننده دو طرفه برای محدود سازی پیک ولتاژ (تکنولوژی بوبین)
• حداقل جریان سوئیچینگ: 5 میلی آمپر
• حداقل ولتاژ سوئیچینگ: 17 ولت
• درجه حفاظت: IP20 در بخش جلویی براساس استاندارد  IEC 60529
• درجه آلودگی: سطح 3
• دمای کاری مجاز: 40- تا 60+ درجه سانتی گراد
• دمای نگهداری مجاز: 60- تا 80+ درجه سانتی گراد
• ارتفاع مجاز برای کارکرد: 0 تا 3000 متر بالاتر از سطح دریا
• مقاومت مکانیکی در برابر ارتعاش: در حالت کنتاکت باز 2Gn/ در حالت کنتاکت بسته 4Gn
• مقاومت مکانیکی در برابر ضربه: در حالت باز 10Gn برای مدت 11 میلی ثانیه/ در حالت بسته 15Gn برای مدت 11 میلی ثانیه
• برند سازنده: Schneider

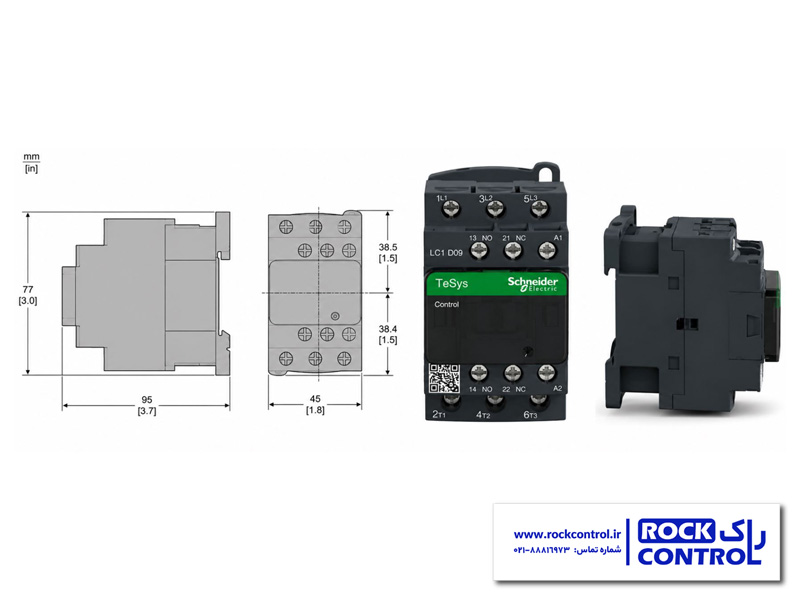

ابعاد Schneider contactor کد LC1D09BD

ابعاد این مدل از کنتاکتور شامل (عرض × ارتفاع × عمق) 77 × 45 × 95 میلی متر است و در وزن 0.48 کیلوگرم ارائه می شود.

دیتاشیت کنتاکتور LC1D09BD اشنایدر

دانلود دیتاشیت Schneider Contactor سری D
