استپ موتور لیدشاین انکودردار 9 کیلوگرم سانتی متر سه فاز 3 سیم کدفنی ES-M32309

خرید استپ موتور 9 کیلوگرم سانتی متر لیدشاین کد ES-M32309

استپ موتور ES-M32309 از سری ES-M در نوع سه فاز، مجهز به انکودر (Encoder) 1000 پالس است و با جریان اسمی 5.8 آمپر، قطر شفت 8mm و طول شفت 21mm با زاویه گام 1.2 درجه در سیستم ها و دستگاه های CNC، پرینترهای صنعتی، سیستم های موقعیت یابی و تجهیزات اتوماسیون مورد استفاده قرار می گیرد. از مزیت های کار با این stepper motor می توان به مواردی مانند عمر کاری و دوام بالا، حرارت و گرمای پایین، صدای و نویز کم آن اشاره کرد. برای استفاده از خدمات مشاوره تخصصی رایگان جهت خرید استپ موتور لیدشاین انکودردار سه فاز با کد ES-M32309 می توانید با کارشناسان فروش شرکت راک کنترل تماس بگیرید.

مشخصات فنی Leadshine stepper motor کد ES-M32309

• نوع محصول: استپ موتور انکودردار سه فاز
• زاویه گام استپر موتور: 1.2 درجه
• تعداد سیم ها: 3 عدد
• ابعاد بدنه استپ موتور: 23 NEMA
• سایز فلنج: 57 میلی متر
• گشتاور: 9 کیلوگرم سانتی متر (0.9 نیوتن متر)
• جریان مصرفی: 5.8 آمپر
• مقاومت فاز (سیم پیچ): 0.37 اهم
• ایندوکتانس: 0.92 میلی هانری
• قطر شفت: 8 میلی متر
• طول شفت: 21 میلی متر
• اتصال شفت: D-cut
• مجهز به انکودر 1000 پالس (دقت 4000 قسمت بر دور)
• دمای محیط کاری مجاز: 10- تا 50+ درجه سانتی گراد
• وزن موتور: 950 گرم
• ابعاد استپ موتور: 73 × 57 × 57 میلی متر
• برند: لیدشاین

دیتاشیت استپ موتور LEADSHINE سری ES-M

دانلود دیتاشیت stepper motor لیدشاین کد ES-M32309

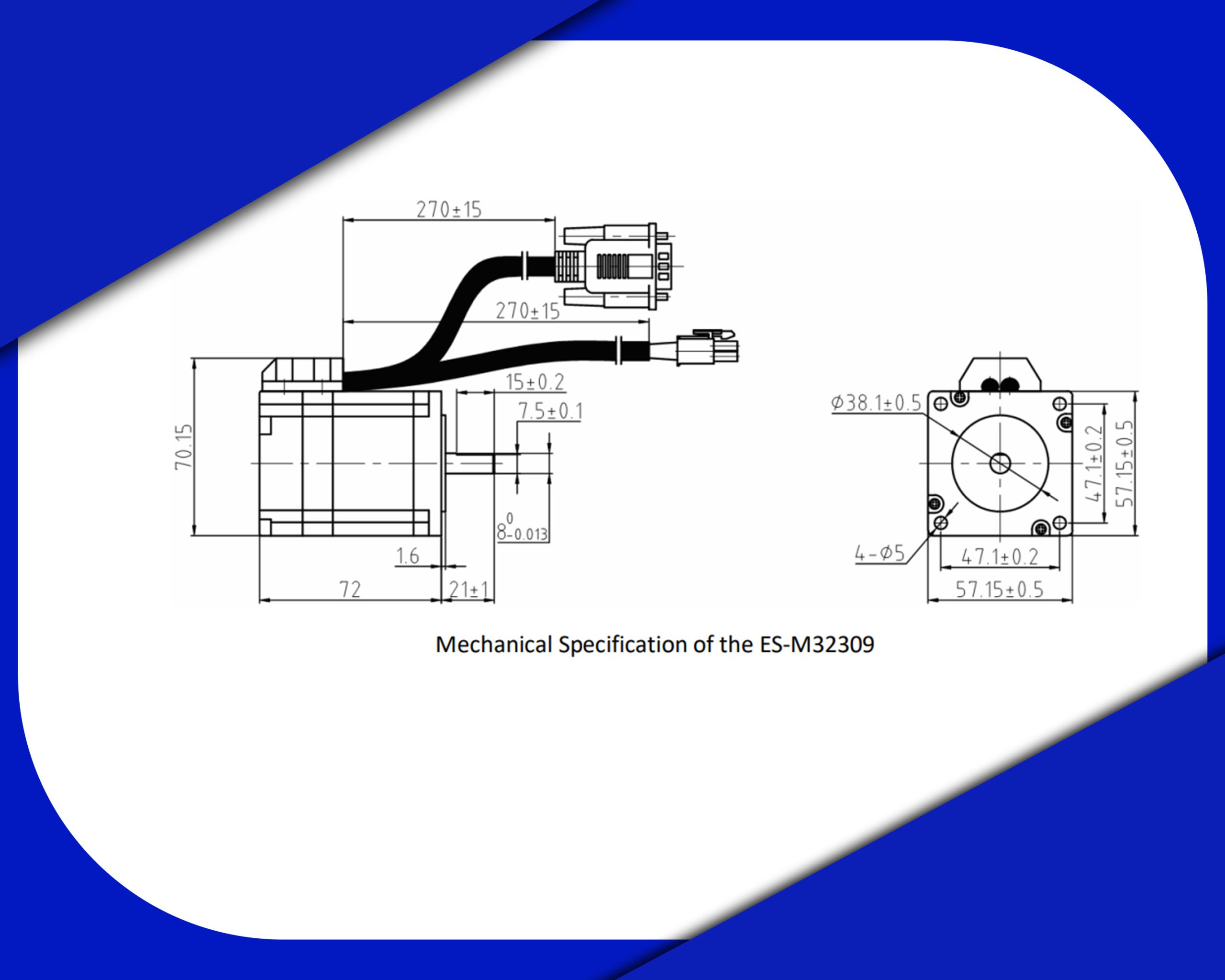

ابعاد استپ موتور LEADSHINE کد ES-M32309

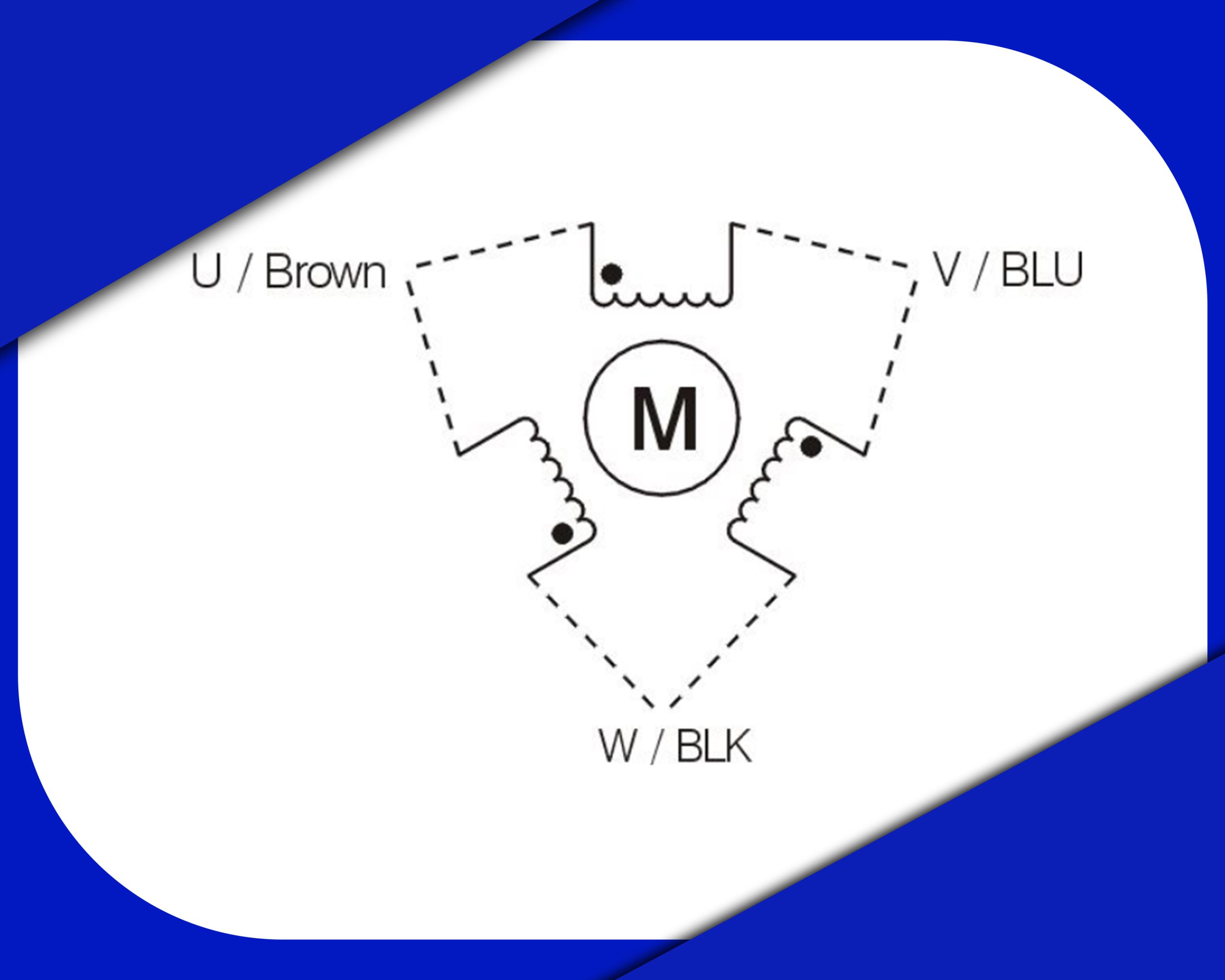

سیم بندی stepper motor لیدشاین کد ES-M32309

استپر موتور ES-M32309 از برند لیدشاین، مجهز به انکودر افزایشی می باشد که برای کار با استپ درایوهای سری ES-D طراحی شده است. نحوه سیم بندی این موتور با سه سیم فاز اصلی، به صورت زیر است.

نکته: جا به جایی ترتیب فازها صرفا جهت چرخش موتور را تغییر می دهد و به موتور آسیبی نمی رساند.

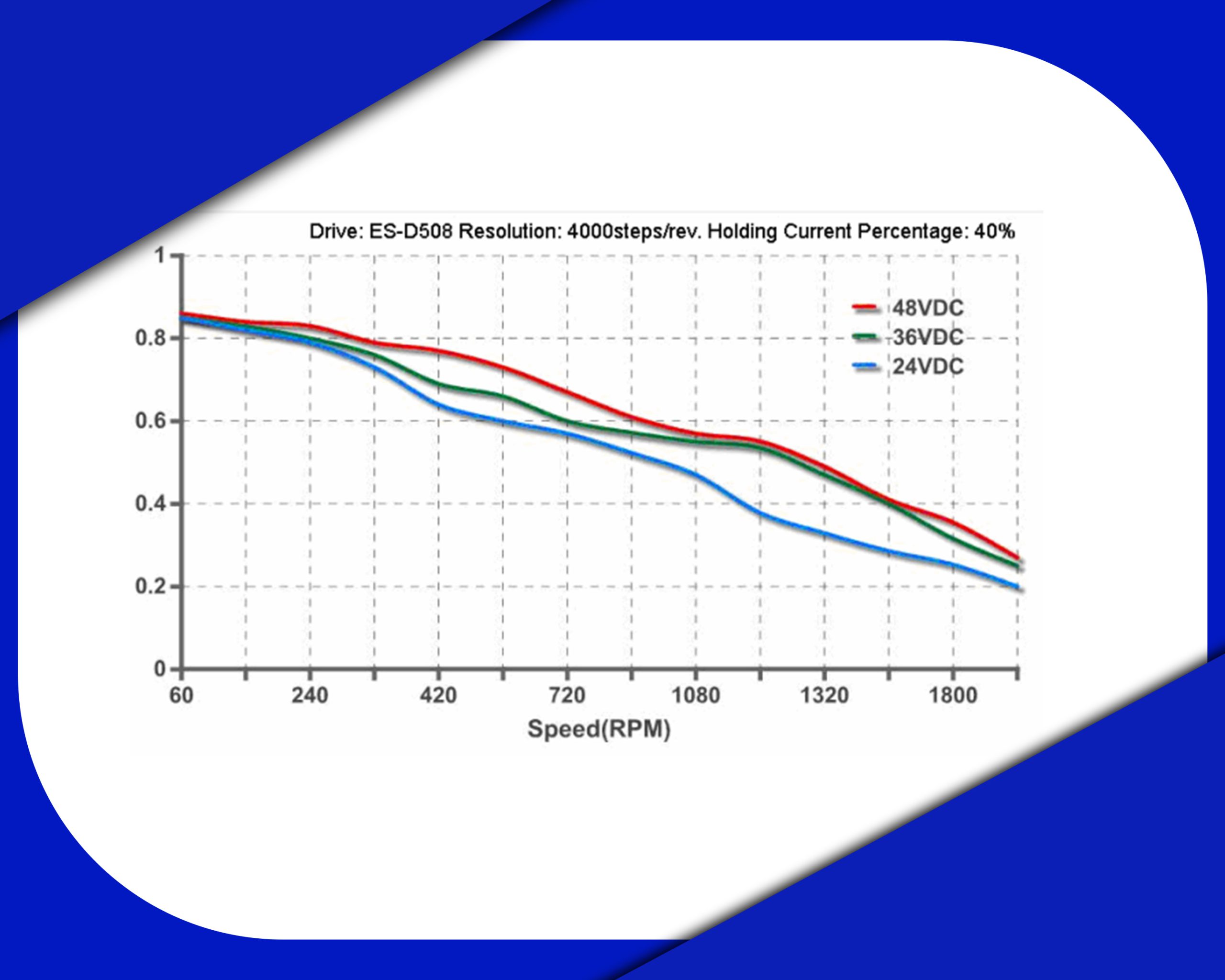

نمودار گشتاور استپ موتور 9kg-cm لیدشاین کد ES-M32309

قیمت استپ موتور انکودردار 9 کیلوگرم سانتی متر لیدشاین ES-M32309

قیمت استپ موتور سه فاز مدل ES-M32309 با توجه به کیفیت ساخت بالا، برخورداری از انکودر داخلی دقیق و سازگاری کامل با درایوهای سری ES-D، عمدتا نسبت به استپ موتورهای پایه در نوع دو فاز، بیشتر است. برای دریافت اطلاعات به روز در خصوص قیمت استپ موتور ES-M32309 لیدشاین می توانید از طریق شماره تلفن 88329712-021 با واحد فروش راک کنترل تماس بگیرید.
