DELTA PLC DVP 14SS211T
پیالسی دلتا مدل DVP14SS211T
دسته: پی ال سی –PLC برند: دلتا
مشخصات فنی DVP14SS211T
کدفنی: DVP14SS211T
نوع پی ال سی: سری اسلیم
ظرفیت I/O: 14 ورودی و خروجی
ورودی: 8 ورودی دیجیتال، ورودی آنالوگ ندارد
خروجی : 6 خروجی دیجیتال، خروجی آنالوگ ندارد
ولتاژ: 24VDC
نوع خروجی: ترانزیستوری
پورتهای ارتباطی: یک پورت RS-485 و یک پورت RS-232 سازگار با پروتکل MODBUS ASCII/RTU به صورت MASTER و SLAVE
حداکثر ورودی و خروجی قابل اتصال: 480 عدد با کارت‌های اکسپنشن
سرعت پالس‌های پرسرعت: مجموع 4 ورودی سرعت بالا( 2 ورودی سرعت بالا 10KHZ و 2 ورودی سرعت بالا 5KHZ) برای نصب انکودر و 2 خروجی سرعت بالا 10KHZ برای اتصال سروو موتور
ظرفیت برنامه نویسی: تا 8000 (8K)خط
قابلیت ثبت اطلاعات : تا ماکزیمم 5000 (5K) کلمه
معرفی شرکت دلتا
شرکت دلتا (DELTA) ذاتا تایوانی است اما در کشور چین قرار دارد و محصولات خود را با کیفیت یکسان در سراسر دنیا به فروش می‌رساند. دلتا در سال 1971 تاسیس و از سال 2002 تا 2006 در ردیف اولین‌های دنیا بوده است. در سال 2015 نیز دلتا در بخش شرکت‌های در حال توسعه در میان 45 شرکت رتبه‌ی اول را کسب می‌کند و به عنوان برند مطرح جهان شناخته می‌شود. این کمپانی بزرگ با تولید قطعات متنوع، با کیفیت، به روز و مقرون به صرفه در ایران به برند محبوب صنعت‌کاران تبدیل شده است. پی‌ال‌سی‌های دلتا نیز همچون سایر محصولات دیگر شرکت در کنار کیفیت و کارایی بالا، قیمت مناسبی در مقایسه با برندهای دیگر دارند و همین موضوع دلیل استقبال مهندسین و فعالین حوزه‌ی اتوماسیون صنعتی از PLC های دلتا شده است. نکته‌‌ی قابل توجه و پایانی در باره‌ی شرکت دلتا نحوه‌ی صحیح توزیع محصولات در بازار ایران است به شکلی که مصرف کننده با تامین قطعات مورد نظر خود مشکلی نخواهد داشت و از آن مهم‌تر نوسانات قیمت، تاثیر بسیار کمی بر محصولات این شرکت دارد.
پیالسی چیست؟
PLC مخفف “Controller Logic Programmable” است که “کنترل کننده‌ی منطقی قابل برنامه‌ریزی” معنی می‌شود. پی‌ال‌سی‌ها دارای ورودی‌های آنالوگ و دیجیتال هستند که می‌توان به آنها سنسورهای مختلف مانند سنسورهای فشار، سنسورهای دما، سنسورهای نوری، سنسورهای القایی، میکروسوئیچ‌ها، انواع سنسورهای اطلاعاتی مانند میزان دما، میزان فشار و قطع و وصل سنسور میکروسوئیچ و غیره را متصل کرد. سپس با متصل کردن PLC به کامپیوتر و استفاده از نرمافزارهای به‌خصوص، کنترلر با هدف مشخص برنامه نویسی می‌شود تا اطلاعات ورودی را پردازش کند. ویژگی‌هایی مانند نوع منبع تغذیه، نوع بار، نوع و دقت دستگاه، تعداد ورودی‌ها و خروجی‌ها، تعداد و نوع فلگ‌ها، تعداد و نوع تایمرها، تعداد کانترها، اندازه‌ی حافظه و سرعت اجرای برنامه در انتخاب PLC اهمیت دارند.
پیالسی سری DVP
در جدول زیر پی‌ال‌سی‌های سری DVP ساخت شرکت دلتا به صورت خلاصه با هم مقایسه شده‌اند. مطالعه‌ی جدول زیر هنگام خرید بسیار به شما کمک می‌کند.
پیالسی دلتا سری DVP-S
در جدول زیر به صورت خلاصه پی‌ال‌سی‌های سری DVP-S دلتا (DVP-S SERIES ) با هم مقایسه شده‌اند.
پی ال سی دلتا DVP14SS211T
یکی از پرکاربردترین و مقرون به صرفه ترین PLCهای موجود در بازار پی‌ال‌سی‌های برند دلتا می‌باشند. پیالسی دلتا مدل DVP-14SS211T یکی از پی‌ال‌سی‌های زیرمجموعه‌ی سری اسلیم (SS / SA / SX / SE / SV) است که 14 ورودی و خروجی دیجیتال دارد. پی‌ال‌سی‌های سری اسلیم در دو مدل با خروجی ترانزیستوری با پسوند T و خروجی رله‌ای با پسوند R تولید می‌شوند که DVP14SS211T از نوع ترانزیستوری است. در صورتی که به خروجی رله‌ای نیاز دارید می توانید از پیالسی با نام تجاری DVP14SS211R استفاده نمایید.
راهنمای پلاک خوانی پیالسی دلتا
پی‌ال‌سی‌های مختلف کمپانی دلتا بر اساس راهنمای زیر نامگذاری می‌شوند.
بررسی اجمالی DVP14SS211T
پی‌ال‌سی‌های سری DVP14SS دارای خروجی های رله ای و ترانزیستوری هستند. تفاوت خروجی های رله ای و ترانزیستوری این است که در پی ال سی هایی با خروجی رله ای (R) جریان نامی کنتاکت‌های رله 1.5A /220VAC و 3A/48VDC و در خروجی های ترانزیستوری (T) جریان نامی 0.3A و ولتاژ کاری 5~30VDC است. تغذیه DVP14SS211T همانند سایر مدل های سری اسلیم دلتا (SS / SA / SX / SE / SV) 24 ولت مستقیم بوده که به صرفه‌جویی در مصرف برق کمک می‌کند و 8 ورودی و 6 خروجی دیجیتال دارد . همه‌ی 14 ورودی و خروجی این پیالسی دیجیتال هستند و با استفاده از کارت‌های DI/DO دلتا می‌توان پورتهای ورودی و خروجی را حداکثر تا 480 پورت افزایش داد.
بررسی تخصصی DVP14SS211T
تعداد وروردی و خروجی های پیالسی مدل DVP14SS211T چهارده عدد می باشد که همه‌ی آنها دیجیتال هستند. هرچند DVP14SS211T هیچ ورودی و خروجی آنالوگی ندارد اما همانند همه‌ی کنترلرهای سری اسلیم دلتا قابلیت اتصال به 8 ماژول اکسپنشن مختلف شامل ورودی و خروجی آنالوگ، ماژول دما، کارت پروفیباس، DIP سوئیچ و توابع کنترل حرکت تک محور و همچینین قابلیت اضافه شدن انواع ماژول های شبکه و کارت‌های توسعه از سمت راست را دارد.
ظرفیت حافظه‌ی برنامه نویسی DVP14SS211T تا حداکثر 8000 استپ است و از قابلیت تنظیم خودکار PID برخوردار است. این PLC مجموعا 4 ورودی برای اتصال به انکودر 2 )ورودی با پالس 10KHZ و 2 ورودی با پالس 5KHZ) و 2 خروجی پالس پر سرعت 10KHZ برای اتصال به سروو موتور دارد. هرچند DVP14SS211T فاقد پورت اترنت و مینی یو‌اس‌بی است اما یک پورت RS-485 و یک پورت RS-232 بر روی آن قرار گرفته است که با Modbus ASCII/RTU سازگار می‌باشد. همچنین DVP14SS211T با حافظه‌ی 16 بیتی خاص با مشخصه‌ی D1000~D1999)) و به صورت تک حافظه 16 بیتی، بدون هرگونه خروجی حافظه دوم یا سوم 16 بیتی طراحی شده است.
از نظر ظاهری هم وجود یک کلید فشاری روی بدنه‌ی این PLC که به کمک آن به راحتی از حالت RUN به STOP و بالعکس تغییر حالت می‌دهد برای DVP14SS211T مزیت به حساب می‌آید .
کاربردهای پیالسی دلتا DVP14SS211T
پیالسی دلتا DVP14SS211T به دلیل قابلیت برنامه‌نویسی بیشتر در مقایسه با مدل‌های دیگر،کم مصرف بودن و همچنین منطبق با بالاترین تکنولوژهای روز دنیا ، در مواردی مانند کنترل دما به صورت حلقه بسته (PID Control)، اتوماسیون خطوط برش ورق، کنترل ماشین های ریسندگی و بافندگی، کنترل سرعت نوار نقاله، کنترل بچینگ، دستگاه‌های بسته‌بندی، پله‌های برقی، ماشین آلات چاپ، دستگاه‌های پرکن، خطوط تولید و بسیاری موارد دیگر کاربرد دارد.
نقاط قوت و نقاط ضعف DVP14SS211T
نقاط قوت DVP14SS211T
- قابل ارتقا بودن با دیگر ماژول های سری اسلیم با قابلیت اتصال از سمت راست
- اندازه‌ی کوچک
- قیمت اقتصادی و مقرون به صرفه
- ظرفیت برنامه نویسی تا 8000 استپ
- دارای یک پورت RS-485 و یک پورت RS-232
- دارای توابع بسیار کارآمد PID کنترل
- دارای پردازنده پر سرعت 32 بیتی جهت پروسه‌های سرعت بالا
- ماکزیمم سرعت اجرای برنامه‌ها: حداکثر 35 میکروثانیه
- دارای شمارنده های سرعت بالای داخلی
- دارای ورودی دیجیتال به صورت SINK&SOURCE
- پشتیبانی از شبکه مدباس
نقاط ضعف DVP14SS211T
- فاقد ورودی و خروجی آنالوگ
- نداشتن پورت اترنت
- نداشتن پورت RTC
- نداشتن باتری بک آپ
- نداشتن ساعت داخلی
- فاقد قابلیت کنترل محور هم‌زمان
- نداشتن قابلیت اتصال ماژول و کارت لودسل از سمت چپ
جایگاه پی ال سی DVP14SS211T در اتوماسیون صنعتی در مقایسه با برندهای دیگر
بدون اغراق می‌توان DVP14SS211T را با رقم فروش بیش از 10000 قطعه، یکی از پر‌مصرف‌ترین پی‌ال‌سی‌های بازار ایران نامید. قیمت این پیالسی نسبت به مدل‌های هم‌رده مانند پیالسی فتک (FATEK PLC) و حتی نسبت به مدل رقیب ایرانی 14SS2T کاملا به صرفه‌تر است. با توجه به 8 ورودی و 6 خروجی دیجیتال این PLC برای صنایع کوچک و صنعتکارانی که به دنبال پایین آوردن هزینه‌های دستگاه‌های تولیدی خود هستند بسیار مناسب است.
ویژگی‌های DVP14SS211T
| بر اساس نوع PLC | دلتا S2 |
| نوع خروجی دیجیتال | ترانزیستور |
| ولتاژ تغذیه | 24VDC |
| تعداد ورودی آنالوگ | ندارد |
| تعداد خروجی آنالوگ | ندارد |
| تعداد ورودی دیجیتال | 8 |
| تعداد خروجی دیجیتال | 6 |
| حداکثر ظرفیت I/0 | 14 I/O |
| برند پیالسی | PLC DELTA |
| حداکثر ورودی و خروجی دیجیتال قابل افزایش | 480 |
| پورت ارتباطی RS-232 | 1 عدد |
| پورت ارتباطی RS-485 | 1 عدد |
| پورت ارتباطی MINI USB | ندارد |
| پورت ارتباطی ETHERNET | ندارد |
| تعداد اینکودرهای قابل اتصال(A/B MODE) | 2 عدد 5KHZ و 2 عدد 10KHZ |
| تعداد سرو موتورهای قابل اتصال (خروجی ترانزیستوری) | 2 عدد 10KHZ |
| RTC | ندارد |
| پورت سمت راست برای اتصال ماژول | دارد |
| پورت سمت چپ برای اتصال ماژول | ندارد |
| باتری داخلی | ندارد |
| سرعت اسکن برنامه | LD : 0.35 µS MOV: 3.4 µS |
| حافظه دستگاه | 8K STEP |
| حافظه 16 بیتی عمومی اول برای استفاده در برنامه | D0~D407, (408)و
وD600~D999, (400) D3920~D4999, (1080) |
| حافظه 16 بیتی عمومی دوم برای استفاده در برنامه | فاقد حافظه 16 بیتی عمومی دوم |
| حافظه 16 بیتی عمومی سوم برای استفاده در برنامه | فاقد حافظه 16 بیتی عمومی سوم |
| حافظه 16 بیتی حافظه دار برای استفاده در برنامه |
D408~D599, (192)و D2000~D3919, (1920) |
| حافظه 16 بیتی خاص | D1000~D1999, (1000) |
| حافظه بیتی عمومی برای استفاده در برنامه | M2000~M2047, (48)وM768~M999, (232)وM0~M511, (512) |
| حافظه بیتی حافظه دار برای استفاده در برنامه | M512~M767, (256) و M2048~M4095, (2048) |
| حافظه بیتی خاص | M1000~M1999, (1000) |
| کشور سازنده | چین |

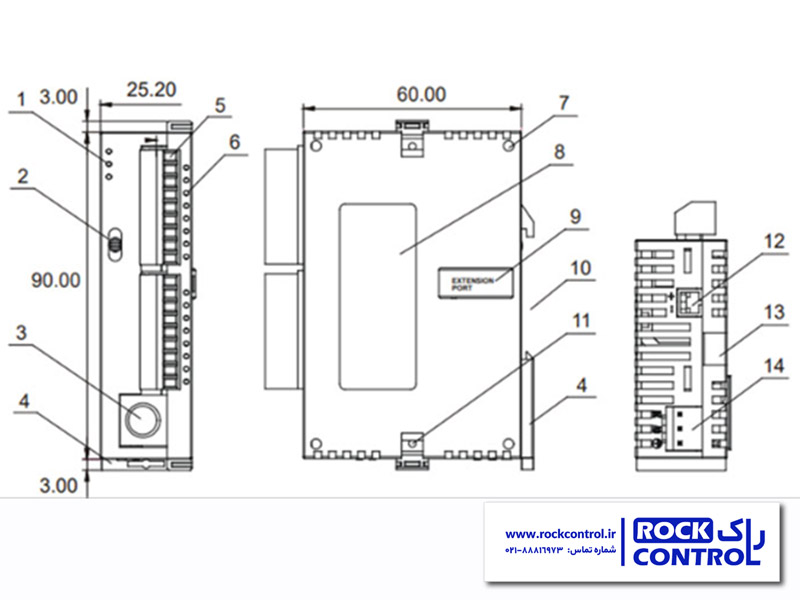

وزن و ابعاد DVP14SS211T
وزن: 600 گرم
شکل ظاهری DVP14SS211T
این PLC همانند سایر مدل‌های سری اسلیم کوچک و خوش‌تراش است. تعدادی LED رو آن قرار دارد که توسط این LED ها می توان وضعیت اتصال تغذیه، وضعیت ورودی ها و خروجی ها، run یا stop بودن کنترلر و وضعیت بروز خطا در شبکه را متوجه شد. همچنین یک کلید فشاری RUN و STOP روی بدنه‌ی خود CPU طراحی شده است که به راحتی می توان PLC را از حالت RUN به STOP و بلعکس تغیر وضعیت داد.

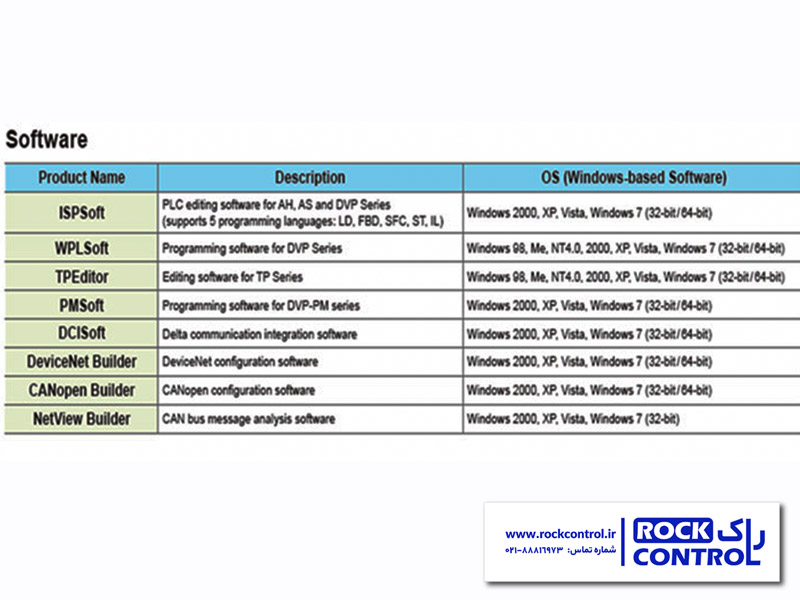

برنامه‌نویسی DVP14SS211T
DVP10SX11T زیر مجموعه‌ی پی‌ال‌سی‌های سری اسلیم است و با استفاده از نرمافزارهای برنامه‌نویسی ISPSOFT و WPLSOFT برنامه‌ریزی می‌شود. این نرم افزار ها علاوه بر رایگان بودن دارای امکانات زیر است:
- اصلاح برنامه در حالت ONLINE
- تغییر مقدار رجیسترهای حافظه‌ی پیالسی
- تست و مانیتور کردن برنامه در حالت شبیه ساز
- زبان های برنامه نویسی ساده LADDER، SFC و IL
- ISPsoft قابلیت این را دارد که با تعریف بلوک های Function Block برنامه نویسی به زبان های ST , FBD انجام بشود.
- رمز گذاری بر روی پروژه و قفل کردن پیالسی
- دارای سرعت بالای اجرا
خرید پیالسی DVP14SS211T با بهترین قیمت
پی ال سی دلتا DVP14SS211T عملا مقرون به صرفه ترین پی ال سی دلتا و مقرون به صرفه ترین پی ال سی بازار ایران به حساب می‌آید. با توجه به بررسی مزایای این محصول می‌توان این‌طور نتیجه‌گیری کرد که DVP14SS211T برای پروژه‌هایی که به دنبال پایین آوردن هزینه‌ها هستیم بهترین انتخاب است. برای دریافت راهنمایی، اطلاعات محصول و استعلام قیمت با کارشناسان فروش راک کنترل تماس حاصل نمایید.
