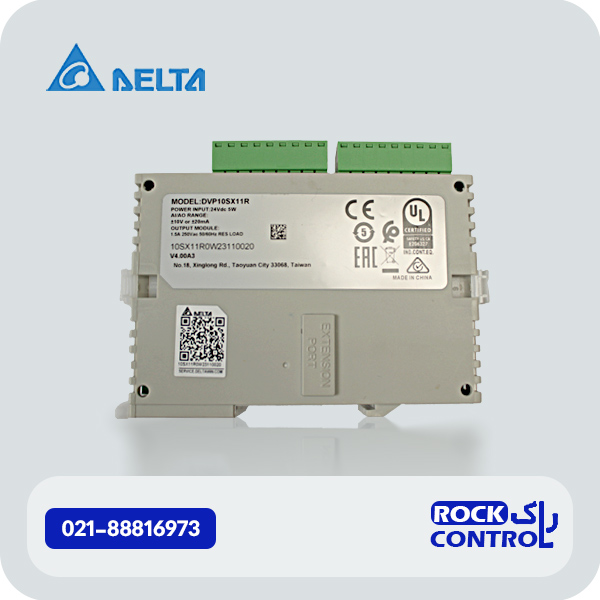

پی ال سی دلتا کد فنی DVP10SX11R

ویدیو معرفی پی ال سی DVP10SX11R دلتا

قیمت PLC دلتا کد فنی DVP10SX11R

پی ال سی DVP10SX11R دلتا سری اسلیم DVP-SX با ابعاد جمع و جور برای پروژه های کوچک و متوسط مناسب است. این مدل با تغذیه 24 ولت DC کار می کند و دارای 10 ورودی و خروجی دیجیتال و آنالوگ می باشد. خروجی دیجیتال این کنترلر از نوع رله ای بوده و نسبت به  خروجی ترانزیستوری برای قطع و وصل برخی بارهای AC و DC مناسب تر است و  جریان بالاتری را تحمل می کند. اما سرعت پاسخ دهی آن کمتر بوده و برای تولید پالس سرعت بالا مناسب نیست. برای استفاده از خدمات مشاوره تخصصی رایگان جهت خرید PLC دلتا با کد فنی DVP10SX11R می توانید از طریق شماره تماس 88329712-021 با کارشناسان واحد فروش راک کنترل در ارتباط باشید.

کاتالوگ DELTA PLC سری DVP-SX

دانلود کاتالوگ پی ال سی SX دلتا

مشخصات فنی پی ال سی DVP10SX11R دلتا

• نوع PLC: اسلیم سری DVP-SX
• دارای 4 ورودی دیجیتال و 2 ورودی آنالوگ
• دارای 2 خروجی دیجیتال و 2 خروجی آنالوگ
• ولتاژ تغذیه: 24 ولت DC
• نوع خروجی: رله ای
• پورت‌ های ارتباطی: یک پورت RS-485 و یک پورت RS-232 سازگار با پروتکل ارتباطی MODBUS ASCII/RTU
• ظرفیت برنامه‌ نویسی: 8K Steps
• توان مصرفی: 5 وات
• مقاومت عایقی: بیش از 5 مگااهم در 500 ولت DC (بین تمام I/O ها و زمین)
• دمای کاری: 0 تا 55 درجه سانتی گراد
• دارای باتری داخلی
• دارای نمایشگر
• درجه آلودگی: 2
• مقاوم در برابر لرزش IEC 68-2-6 و ضربه IEC 68-2-27
• دارای ورودی سرعت بالا تا 10KHz جهت دریافت پالس و سیگنال انکودر
• وزن تقریبی: 158 گرم
• حداکثر I/O قابل اتصال: 230 عدد
• کشور سازنده: تایوان
• برند: دلتا

کاربرد پی ال سی DELTA کد فنی DVP10SX11R

PLC دلتا کد فنی DVP10SX11R در کنترل PID دما و رطوبت، انواع بوستر پمپ، رطوبت، دما، سرعت موتورهای AC و… مورد استفاده قرار می گیرد. همچنین قابلیت استفاده از ماژول‌ های شبکه و لودسل بر روی آن مزیت مهمی به حساب می آید.

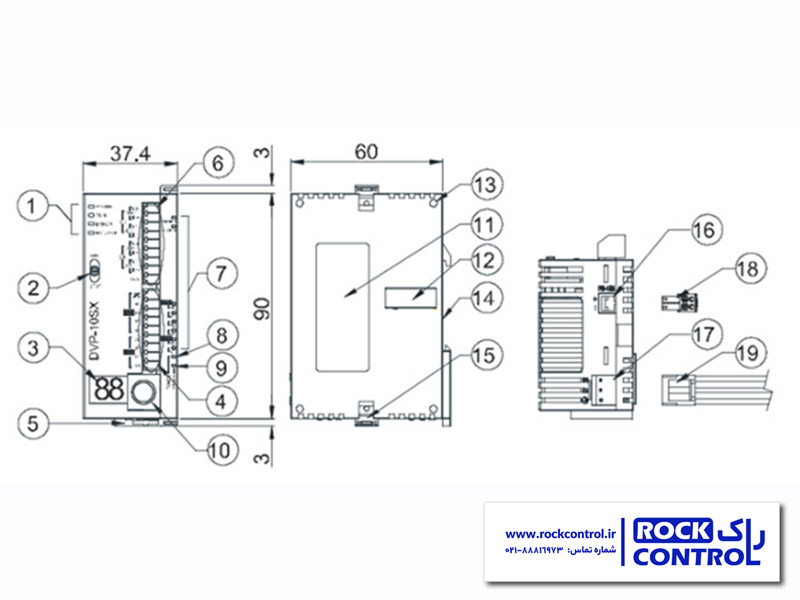

ابعاد PLC دلتا کد فنی DVP10SX11R

ساختار داخلی این پی ال سی در تصویر زیر مشخص است. برای آشنایی بیشتر به معرفی هر بخش می پردازیم.

1. نشانگر وضعیت POWER، RUN ،Error، BAT و  LOW (تغذیه، اجرا، خطا، ضعیف بودن باتری)
2. کلید RUN/STOP
3. نمایشگر دیجیتال دو رقمی
4. ترمینال I/O دیجیتال
5. گیره ریل DIN
6. ترمینال های I/O آنالوگ (محل اتصال سیگنال های آنالوگ، مانند ولتاژ یا جریان)
7. نشانگرهای ورودی و خروجی
8. نشانگر دریافت COM1 از نوع پورت RS-232
9. نشانگر ارسال COM2، پورت RS-485
10. پورت ارتباطی COM1 از نوع RS-232، حالت Slave
11. پلاک مشخصات پی ال سی
12. پورت اتصال ماژول توسعه
13. محل پیچ یا جایگاه نصب ماژول
14. ریل استاندارد نصب تجهیزات داخل تابلو برق
15. گیره نگهدارنده ماژول توسعه
16. پورت ارتباطی COM2  از نوع RS-485
17. ورودی تغذیه DC

نکته: باتری باید در زمان مشخص (مثلا تا سه دقیقه) تعویض شود در غیر این صورت ممکن است، اطلاعات داخلی PLC مانند برنامه، ساعت داخلی RTC و رجیسترهای نگهدارنده از بین بروند یا آسیب ببینند. در صورت بروز هر گونه خرابی و اشکال می توانید برای تعمیر PLC دلتا با تیم مجرب و متخصص فنی مجموعه راک کنترل تماس بگیرید.

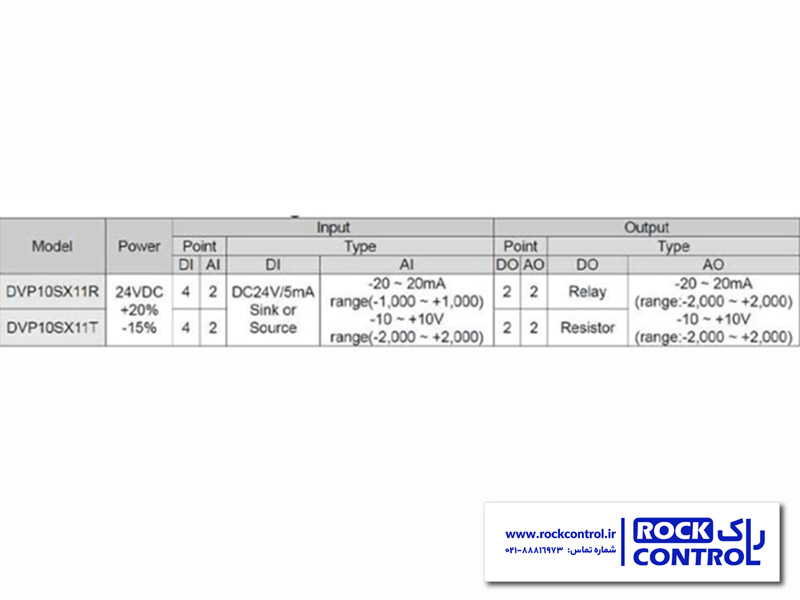

مقایسه‌ پی ال سی DVP10SX11R و DVP10SX11T دلتا

پی ال سی DVP10SX11T و DVP10SX11R دلتا از نظر I/O آنالوگ، ولتاژ تغذیه و نوع ورودی دیجیتال شباهت دارند. تنها تفاوت اصلی در نوع خروجی است. مدل R رله ای و مدل T ترانزیستوری می باشد. در جدول زیر به بررسی این دو مدل پرداخته ایم.

خرید پی‌ ال‌ سی دلتا DVP10SX11R

برای استفاده از مشاوره تخصصی و خرید PLC دلتا کد DVP10SX11R با کارشناسان فروش راک کنترل در ارتباط باشید. اگر خروجی ترانزیستوری برای پروژه شما مناسب است می‌ توانید پی ال سی DVP10SX11T را خریداری نمایید.
