ویدیو معرفی ماژول توسعه دلتا DVP04AD-S
توضیحات محصول
ولتاژ 24V DC
نوع ماژول: کارت افزایشی ورودی آنالوگ
دارای 4 ورودی آنالوگ
نحوه اتصال به PLC: از سمت راست آدرس دهی 7~0
پورت RS485: دارد
عملکرد ضد نویز: ندارد
مشخصات فنی ماژول توسعه دلتا DVP04AD-S
کدفنی: DVP04AD-S
نوع ماژول: کارت افزایشی ورودی آنالوگ
تعداد ورودی دیجیتال: ندارد
تعداد خروجی: فاقد خروجی آنالوگ و دیجیتال
ولتاژ: 24 V DC
پورتهای ارتباطی: دارای یک عدد پورت RS485 و پروتوکلهای MODBUS RTU/ASCII
بررسی اجمالی DVP04AD-S
بعضی از اطلاعات مانند دما و فشار به صورت آنالوگ در اختیار PLC قرار میگیرند و در ورودیهای آنالوگ به اطلاعات دیجیتال تبدیل میشوند. ماژولها آنالوگ دلتا در دو نوع 4 و 6 ورودی با قابلیت اتصال از راست یا چپ، یکی از کاربردیترین تجهیزات مورد استفاده در اتوماسیون صنعتی هستند که در زمانهایی که به تعداد ورودی آنالوگ بیشتر نیاز داریم با توجه به تعداد مورد نیاز یکی از این مدلها را انتخاب میکنیم.
سری S2 از نظر ظاهری شبیه به سری S میباشد اما ویژگی عملکرد ضد نویز در سری S2، آن را متمایز میسازد. رزولوشن در انواع ماژولهای آنالوگ دلتا عددی بین 11 تا 16 بیت است که هر چقدر این عدد بزرگتر باشد دقت بالاتر در اندازهگیری را نشان میدهند.
ماژولهای توسعه دلتا DVP04AD/S/S2/SL دارای دو ورودی ولتاژ و جریان آنالوگ هستند که در صورت ولتاژی بودن ورودی از پایه V و در صورت جریانی بودن آن از پایه I استفاده میکنیم.

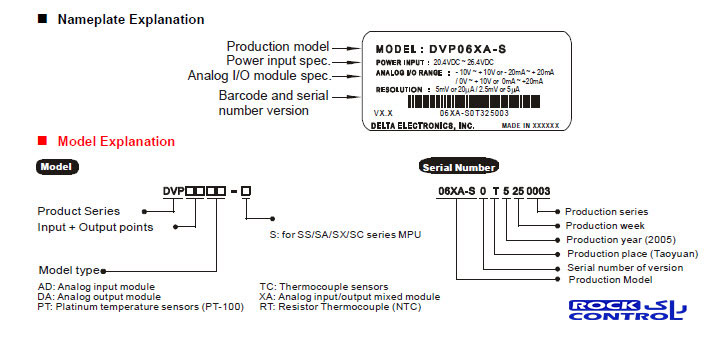

راهنمای تابلوخوانی DVP04AD-S
بررسی تخصصی DVP04AD-S
DVP04AD-S یکی از ضروریترین و پرفروشترین ماژولهای مورد استفاده در صنعت است که با 4 ورودی آنالوگ و یک پورت RS485 قابلیت استفاده از سمت راست به PLC وافزایش تعداد ورودی آنالوگ برای اتصال به سنسورهای آنالوگ، اینورترها و … را دارد. این ماژول افزایشی آنالوگ برند دلتا از نظر ظاهری با عرض 3 سانتیمتر و طول 9 سانتیمتر، تقریبا هماندازهی ماژولهای مشابه خود در برندهای دیگر هستند.
DVP04AD-S با ولتاژ 24V DC کار میکند و دارای 4 کانال ولتاژی و جریانی با رزولوشن 16 بیت برای ولتاژ و 15 بیت برای ورودی جریان میباشد.
سری S2 در ماژولهای افزایشی DVP04AD در کنار داشتن ویژگیهایی مانند زیبایی و قیمت مناسب و رقابتی، سرعت بسیار بالایی دارند و به همین دلیل در صنعت بسیار مورد استفاده قرار میگیرند.
ورودیهای آنالوگ در DVP04AD-S به صورت نرمافزاری تعریف میشوند و این موضوع وجه تمایز ماژولهای دلتا با ماژولهای افزایشی FATEK با قابلیت افزایش ورودی و خروجی به صورت سخت افزاری میباشد
چرا ماژول افزایشی دلتا DVP04AD-S بخریم؟
ماژولهای افزایشی آنالوگ دلتا به دلیل ویژگیهای ظاهری، کارایی بالا و قیمت رقابتی، یکی از پرفروشترین ماژولهای مورد استفاده در صنعت هستند. DVP04AD-S با دارا بودن چهار ورودی آنالوگ بهترین گزینه در پروژههایی است که تنها در ورودی با مشکل کمبود روبهرو میباشیم. اما اگر علاوه بر ورودی به تعداد خروجی آنالوگ بیشتری نیز نیاز داشته باشیم باید از گزینههای دیگر مانند DVP06XA-Sیا ماژولهای افزایش ورودی و خروجی آنالوگ در برندهای دیگر استفاده کنیم.
خرید ماژول افزایشی دلتا DVP04AD-S با بهترین قیمت
برای استعلام قمیت و خرید ماژول افزایشی دلتا DVP04AD-S و یا استفاده از خدمات مشاوره رایگان و دریافت لیست قیمت، با کارشناسان ما در راک کنترل تماس بگیرید. 02188816973
نقاط قوت DVP04AD-S
- طراحی ظاهری بسیار زیبا
- ابعاد کوچک و قابل نصب در محیطهای مختلف
- دارای پورت ارتباطی RS-485
- قابلیت اتصال به همهی HMI های معتبر
- سرعت بالا در ورودیهای آنالوگ
- دارای دفترچه راهنما به زبان فارسی
- قیمت مناسب در مقایسه با مدلهای مشابه در برندهای دیگر با همین تعداد ورودی
- قابلیت اتصال به تمام رنجهای استاندارد جریان و ولتاژ
نقاط ضعف DVP04AD-S
- قابلیت اتصال از سمت چپ ندارد
- نداشتن قابلیت ضد نویز
- احتمال بالای خرابی در سوکتها به دلیل ضعف در وایرینگ
- انتخاب نوع ورودی آنالوگ به صورت نرمافزاری و عدم قابلیت انتخاب به صورت سختافزاری مانند برندهای دیگر
برنامه نویسی DVP04AD-S
همانند همهی ماژولهای افزایشی دلتا برنامه نویسی DVP04AD-S با دو نرم افزار WPLSOFT و ISPSOFT انجام میشود اما لازم است نرمافزارهای جانبی ارتباط و سیموله با نام COMMGR را نیز دانلود کنید.
کاربردهای DVP04AD-S
کنترل فرایندهای آنالوگ با اتصال به سنسورهای آنالوگ، خطکش اهمی، ترنسمیترها و اینورترها

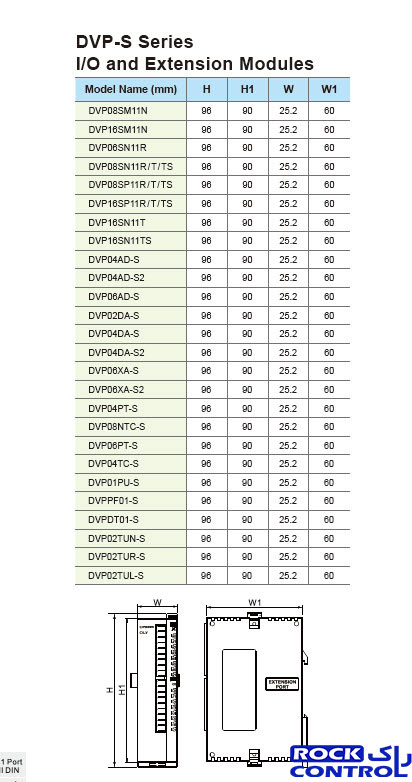

ابعاد و جدول مورد نیاز DVP04AD-S
جدول مورد نیاز DVP04AD-S
تعداد ورودی دیجیتال | ندارد |
تعداد خروجی دیجتال | ندارد |
ورودی آنالوگ | 4 عدد |
نوع ورودی آنالوگ | جریان و ولتاژ |
خروجی آنالوگ | ندارد |
عملکرد ضد نویز | ندارد |
ولتاژ تغذیه | 24VDC (-15% ~ +20%) / 3.5W |
دقت ورودی آنالوگ | جریان 13 بیت, ولتاژ 14 بیت |
I/O | ورودی آنالوگ |
مقادیر ورودی آنالوگ | ±10V (±8000)
±20mA (±4000) |
زمان اندازه گیری | 3ms * تعداد کانالها |
نحوهی اتصال به CPU | از سمت راست |
پورت ارتباطی RS485 | 1 عدد |
پورت RS485 و پروتکل های MODBUS ASCII/RTU | دارد |
برند سازنده | دلتا DELTA |
مدل PLC | سری S2 |
کشور سازنده | چین |
