HMI دلتا DOP-107EV صفحه نمایش 7 اینچ

خرید HMI دلتا مدل DOP-107EV

اچ ام آی DOP-107EV سری DOP100 با صفحه نمایش 7 اینچ دارای پورت Ethernet و سه پورت سریال COM و پردازنده Cortex-A8 است و برای پروژه های مختلف اتوماسیون صنعتی مورد استفاده قرار می گیرد. تغذیه ورودی این مدل از تاچ پنل کاربردی در ولتاژ 24 ولت DC بوده و با استفاده از نرم افزار VNC Viewer امکان کنترل و مانیتورینگ روی موبایل و کامپیوتر را دارد. نمایندگی دلتا در تهران راک کنترل انواع محصولات HMI این برند را با قیمت مناسب، گارانتی معتبر رسمی و ضمانت اصالت کالا موجود و ارائه می دهد. برای استفاده از خدمات مشاوره تخصصی رایگان جهت خرید اچ ام آی دلتا مدل DOP-107EV از طریق شماره تلفن 88329712-021 با کارشناسان واحد فروش راک کنترل تماس بگیرید.

کاتالوگ DELTA HMI مدل DOP-107EV

دانلود دیتاشیت اچ ام آی DOP-107EV دلتا

مشخصات فنی اچ ام آی DOP-107EV دلتا

• سری محصول: DOP100
• اندازه نمایشگر: 7 اینچ
• نوع صفحه نمایش: TFT LCD با قابلیت نمایش 65535 رنگ
• میزان روشنایی نمایشگر: 400cd/m²
• پردازنده: ARM Cortex-A8 با فرکانس 800 مگاهرتز
• حافظه (ROM): 256 مگابایت
• نوع صفحه لمسی: (Resistive) چهار سیمه
• عمر کاری: بیشتر از 10 میلیون بار لمس
• دارای 1 پورت اترنت Mbps 10/100
• مجهز به مدار ایزوله داخلی
• دارای 1 پورت USB Slave و 1 پورت USB Host
• عدم پشتیبانی از کارت حافظه SD
• عدم پشتیبانی از پخش فیلم و صدا
• پورت ارتباط سریال (COM1): RS-232
• پورت ارتباط سریال (COM2): RS-232 و RS-485
• پورت ارتباط سریال (COM3): RS-232 و RS-485
• دارای تقویم و ساعت د اخلی RTC
• دارای گواهینامه‌های CE و UL
• درجه حفاظت: IP65
• ولتاژ تغذیه: 24 ولت DC
• توان مصرفی: 8.76 وات
• دارای باتری لیتیومی CR2032 با ولتاژ 3 ولت
• دمای کاری مجاز: 0 تا 50+ درجه سانتی گراد
• دمای نگهداری: 20- تا 60+ درجه سانتی گراد
• رطوبت نسبی: 10 تا 90% در دمای 0 تا 40 درجه سانتی گراد و 10 تا 55% در دمای 41 تا 50 درجه سانتی گراد
• درجه آلودگی محیط: 2
• مقاومت در برابر لرزش: 5 تا 8.3 هرتز (دامنه 3.5 میلی متر) و 8.3 تا 150 هرتز (شتاب 1G)
• مقاومت در برابر ضربه: 11 میلی ثانیه در سه محور Z ،X ،Y
• ابعاد اچ ام آی: 215×161×50 میلی متر
• ابعاد برش پنل: 196.9×142.9 میلی متر
• وزن محصول: 970 گرم
• کشور سازنده: تایوان
• برند: Delta

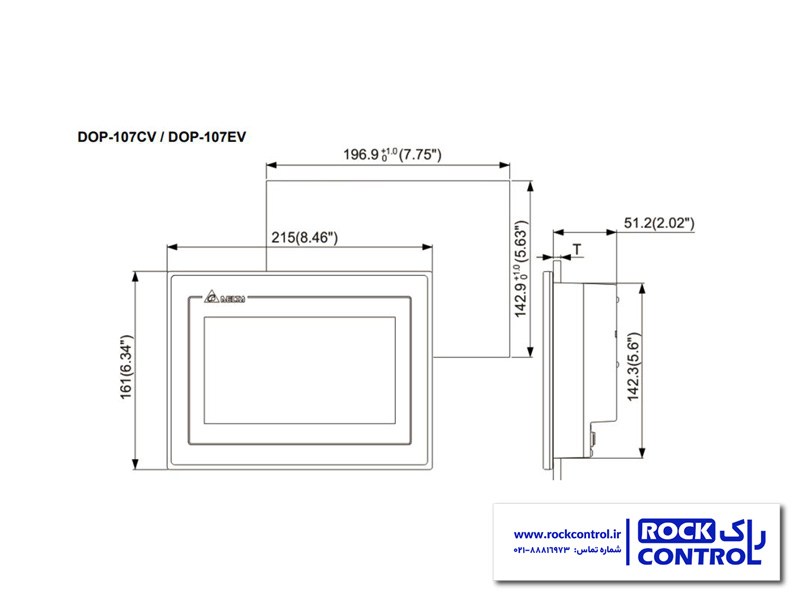

ابعاد اچ ام آی DOP-107EV دلتا

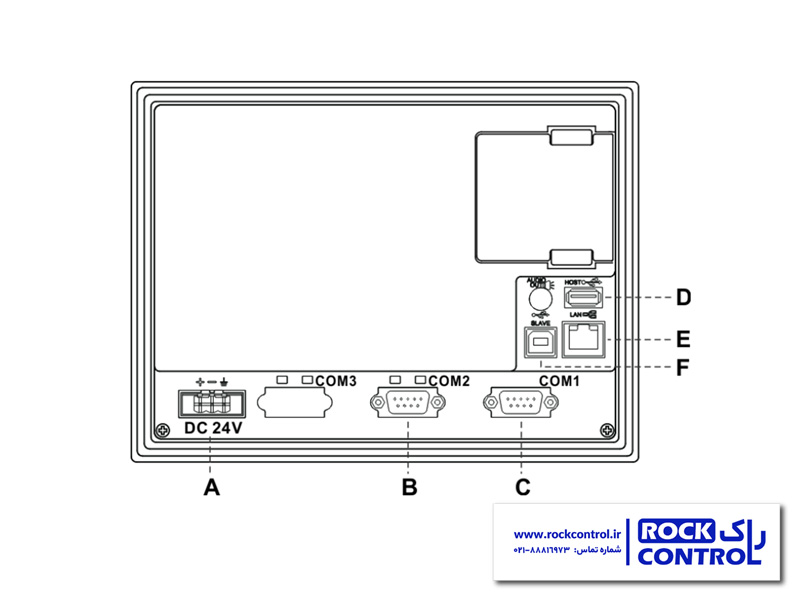

اطلاعات پشت HMI دلتا مدل DOP-107EV

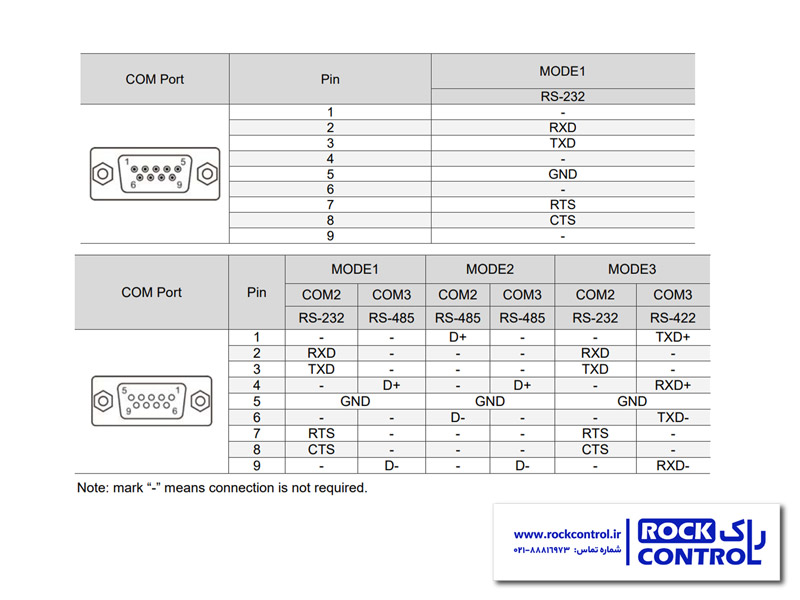

قرارگیری پین پورت های ارتباطی

تصاویر زیر نحوه قرارگیری پایه های PIN پورت های ارتباطی COM1، COM2 و COM3 را نشان می دهد. این اطلاعات کمک می کند تا HMI دلتا DOP-107EV را به درستی به PLC، سروو درایو، اینورتر و دیگر تجهیزات صنعتی متصل کرده و سیم بندی ارتباطی را بدون خطا انجام دهید.

نرم افزار برنامه نویسی HMI دلتا DOP-107EV

DOPSoft نرم افزار اصلی برنامه نویسی HMI های دلتا است که برای طراحی صفحات برنامه نویسی، شبیه سازی پروژه و دانلود برنامه روی HMI سری DOP-100 مورد استفاده قرار می گیرد. این نرم افزار از انواع پروتکل های ارتباطی پشتیبانی کرده و رابط کاربری ساده ای دارد.

نکات نصب HMI دلتا مدل DOP-107EV

• اچ ام آی را در محیط سرپوشیده و دور از رطوبت، بخار، گرد و غبار و گازهای خورنده نصب کنید.
• برای جلوگیری از آسیب به تاچ پنل، سیم کشی را براساس نقشه اتصال دفترچه راهنما انجام دهید.
• از اتصال صحیح سیم ارت مطابق استانداردهای برق اطمینان حاصل کنید.
• زمان روشن بودن دستگاه از جدا کردن کابل ها یا تغییر سیم کشی خودداری کنید.
• برای افزایش طول عمر نمایشگر، دستگاه را با یک پارچه نرم و خشک تمیز کنید.

برای خرید و استعلام قیمت HMI دلتا مدل DOP-107EV می توانید با کارشناسان واحد فروش مجموعه فنی مهندسی راک کنترل تماس بگیرید.
