- کد درایو: ASD-A2-1021-M
- کد موتور: ECMA-C21010S9
- کانکتور قدرت: ASD-CAPW1000
- کابل انکودر 5 متری: ASD-CAEN1005
- کد کانکتور I/O سروو: ASD-CNSC0050
سرو موتور دلتا A2-1000W-1R-B ترمزدار
سرو موتور دلتا A2 مدل 1000 وات 1000RPM ترمزدار
دسته: سرو موتور SERVO MOTOR برند: دلتا DELTA
مشخصات فنی سرو موتور A2-1000W-1R-B ترمزدار
سری : سری A2
سرعت (حداکثر دور موتور): 1000 RPM
گشتاور: 8.59 NM
ظرفیت: 1000 W
قطر شفت:22 mm
سایز فلنج:130 mm
ولتاژ کاری: ۲۲۰ ولت تکفاز
وضعیت ترمز: دارد
سرو موتورهای دلتا
سرو موتورهای سری ECMA دارای شش نوع فلنج با اندازههای 60، 80، 100، 130، 180 میلیمتر میباشند و سرعت آنها از 1000 تا 5000 RPM و گشتاور خروجی از 1.92 تا 57.29 NM متفاوت است. سرو درایورها در محصولات اتوماسیون صنعتی دلتا با ASDA نشان داده میشوند و به سه دستهی استاندارد عمومی، پیشرفته عمومی و پیشرفته تقسیم میشوند که هر دسته نیز سریهای متفاوت با کاربردهای متفاوت دارد. سری A3 جدیدترین سری در دستهی پیشرفته و برای کاربردهای عمومی مناسب است. سری M،A2 و A2R در صنایعی که به مصرف پایین انرژی در کنار دقت و سرعت بالا نیاز ندارند استفاده میشوند و سریهای B2 و B3 علاوه بر قیمت مناسب بهرهوری و کارایی بسیار گستردهای دارند.
سرو موتورهای برند دلتا بسیار متنوع هستند تا همهی نیازها در صنعت را پاسخگو باشند و صنعتکاران میتوانند با توجه به نیاز خود سرو موتور مناسب را خریداری کنند. به عنوان مثال گشتاور در سرو موتورها پارامتر مهمی هستند. گشتاوری که سرو موتورهای دلتا تولید میکنند به دو عامل رنج توان بر حسب کیلو وات (KW) و سرعت مورد نیاز بر حسب دور بر دقیقه(RPM) بستگی دارد. هر چه قدر رنج توان یک موتور بیشتر باشد گشتاور بیشتری تولید میکند و نمودار گشتاور-سرعت در کاتالوگ سرو موتور هم به مهندسین کمک میکند تا بدانند این موتور در سرعت خاص چه گشتاوری تولید میکند.
سرو موتور دلتا سری A2
شرکت دلتا سرو موتورهای A2 را با هدف انجام پروژههای اتوماسیون صنعتی با دقت بالا تولید کرده است. سری A2 از محدوده 100 تا 1.5 کیلو وات به صورت تک فاز و محدودهی 2 تا 15 کیلو وات به صورت سه فاز میباشند و در درایوهای این سری قابلیت اتصال به شبکههای RS-485 Modbus، CANopen، EtherCAT و Ethernet/IP وجود دارد. سرو موتورهای A2 که در دستهی موتورهای سنکرون قرار میگیرند، به دلیل عملکرد سنکرون روتور و استاتور، کنترل موقعیت را بسیار دقیقتر از موتورهای آسنکرون انجام میدهند. البته باید توجه کرد که موتورهای سنکرون را نمیتوان به همان صورت موتورهای آسنکرون راه اندازی کرد. یکی دیگر از ویژگیهای سرو موتورهای A2 کنترل شفت و قرار دادن آن در یک موقعیت و شرایط خاص به وسیلهی سیگنالهایی است که توسط سرو درایو ارسال میشود که این ضرورت استفاده از درایو را نشان میدهد. سرو موتورهای A2 در دو نوع برق 220 ولت و400 ولت ، قابلیت اضافه شدن انکدر دوم و full-close loop برای گرفتن لقی گیربکس و سایر تجهیزات مکانیکی تا 720 نقطه E-CAM را دارند. سرو موتورهای سری A2 توانایی کنترل دو مد به صورت همزمان را دارند و به دلیل کاربری آسان، در سیستمهای برش دوار و ماشینآلات صنایع بستهبندی غذایی بسیار پر کاربرد هستند.
بررسی اجمالی سرو موتور A2-1000W-1R-B
A2-1000W-1R-B با ساختار ترمزدار، جزو سرو موتورهای پر کاربرد در دستگاههای صنعتی و خطوط تولید است. سرو موتور A2 در محدوده ظرفیت 0.1 تا 15 KW تولیدشده است که A2-1000W-1R-B دارای ظرفیت 1000Wمیباشد. کد تجاری موتور این سرو موتور بهصورت ECMA-G21309SS نشان داده میشود که با استفاده از راهنمای پلاک خوانی متوجه میشویم که با 220 V تکفاز و دور موتور 1000 RPM کار میکند. همچنین کد تجاری سرو درایو ASD-A2-1021-M است.
محصول بدون ترمز با همین مشخصات با کد ECMA-G21309RS نشان داده میشود.
بررسی تخصصی سرو موتور A2-1000W-1R-B
سرو موتور A2-1000W-1R-B ، درای یک فلنج 130 (mm) میلیمتری است و شفتی با قطر 22 میلیمتر از نوع شیاردار(Keyway) است که این مهمترین ویژگی سرو موتور A2-1000W-1R-B میباشد. این سرو موتور از گشتاور 8.59 (N-M) استفاده میکند و همچنین یک سوراخ ثابت پیچ روی شفت آن قرار دارد و یک انکدر 17 بیتی در پشت موتور به افزایش دقت در کنترل موقعیت و همچنین کنترل سرعت در سرعتهای پایین کمک میکند.
A2-1000W-1R-B دارای ورودی پالس با سرعت بالا (تا حداکثر 4Mpps) و ورودی آنالوگ است. سه مد کنترلی سرعت، گشتاور و پوزیشن دارد که مد سرعت و گشتاور آن به صورت آنالوگ و یا به وسیلهی پارامترهای داخلی تنظیم میشوند. همچنین وجود3 فیلتر خودکار دلیل حرکت بسیار نرم این سرو موتور است. به عنوان ویژگی پایانی در 7 میلی ثانیه سرعت این موتور از -3000 به 3000 RPM میرسد.

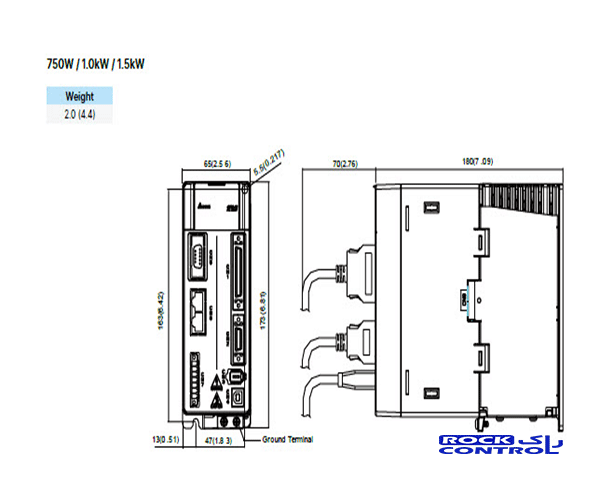

ابعاد و وزن سرو درایو ASD-A2-1021-M
راهنمای استفاده از A2-100W-1R-B
نحوه ایجاد سیگنال فرمان برای A2-1000W-1R-B
برای کنترل موتور هر ۵۰ میلی ثانیه یک بار، پایه را برای مدت کوتاه ۱ و مجددا آن را ۰ کنید. بهتر است برای اطلاع از مدت دقیق آن دیتا شیت را مطالعه کنید. اما به عنوان مثال برای قرار گیری محور موتور در مرکز این زمان ۱.۵ میلی ثانیه است.
جدول ویژگیهای سرو موتور دلتا A2-100W-1R-B
سری سرو درایو | A2 |
برق ورودی | 220 V تکفاز |
سرعت(حداکثر دور موتور) | 1000 RPM |
گشتاور(N-M) | NM8.59 |
قطر شفت | 22 mm |
سایز فلنج | 130mm |
ظرفیت | 1000 W |
ترمز | دارد |
پورتهای ارتباطی | RS-485 ,Ethernet,CANopen,RS-232, USB |
نوع انکدر | 17 bit |
کد کانکتور I/O | ASD-CNSC0050 |
کد تجاری درایو | ASD-A2-1021-M |
کد تجاری کابل اینکودر (5 متری) | ASD-CAEN1005 |
کد تجاری کانکتور قدرت | ASDBCAPW0000 |
کد تجاری موتور | ECMA-G21309SS |
وزن | 3 کیلوگرم |
نمایشگر | بلی |
ولتاژ آنالوگ ورودی | 10 V± |
ولتاژ آنالوگ خروجی | 8 V± |
قابلیت انکدر دوم | دارد |
دما و رطوبت مجاز | 0~55°C
5~95% |
شرکت سازنده | دلتا |
کشور سازنده | چین |

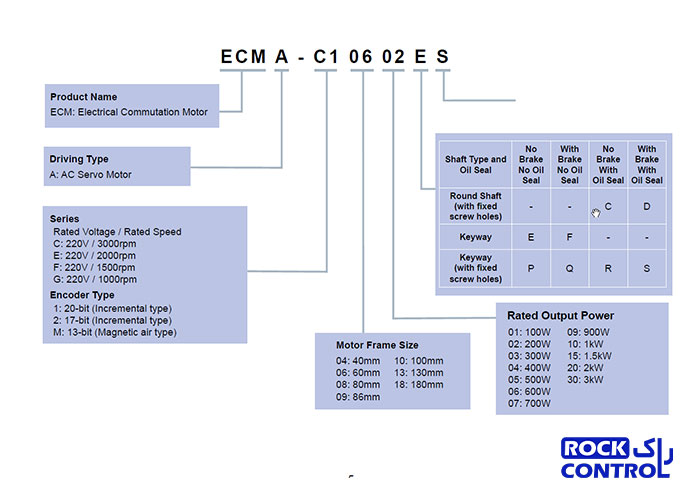

پلاک خوانی سرو موتور دلتا
نامگذاری موتور
نامگذاری درایو
نرم افزار ASD-SOFT برای A2-1000W-1R-B
برای کانفیگ کردن سرو موتورهای دلتا ابتدا به کمک کابل و رابط مخصوص ASD-CNUS0A08 کامپیوتر را به سرو موتور متصل میکنیم و سپس به کمک نرم افزار ASD-SOFT میتوانیم پارامترهای سرو موتور را تغیرر داده، خطاهای موجود را ببینیم، ریست کنیم و همچنین سرو موتور را تیون کنیم.
سرو موتورهای جایگزین A2-1000W-1R-B
درایوهای جایگزین سری A2 دلتا، سرو موتورهای استون، الاس، زیمنس و اشنایدر هستند. برای جایگزین کردن این سرو موتور با سرو موتور با توان پایینتر، میتوان از A2-750-1R-B استفاده کرد.
تفاوت سرو موتورهای A2 و B2
سرو موتورهای سری A2 با سری B2 تفاوتهای اساسی دارند: اولین تفاوت سرو موتورهای سری A2 با سری B2 دقت بیشتر سری A2 بهدلیل ضریب بالاتر گیربکس الکترونیکی نسبت به سری B2 است. تفاوت دوم در وجود مد پوزیشن داخلی است. سرو موتورهای سریB2 برخلاف سریA2 مد کنترل موقعیت داخلی ندارند و در صورت نیاز به این مد باید از PLC استفاده کنیم.
خرید سرو موتور A2-1000W-1R-B با بهترین قیمت
برای استعلام قیمت انواع سرو موتور دلتا با مشاوران ما در راک کنترل تماس بگیرید. سرو موتورهای شرکت دلتا (DELTA) به دلیل کیفیت بالا، عملکرد روان موتور و همچنین قیمت رقابتی، جایگاه ویژهای را در میان صنعتکاران به دست آوردهاند. راک کنترل نمایندگی رسمی محصولات دلتا آماده است تا سرو موتورهای ساخت این شرکت را با بهترین قیمت به تولیدکنندگان محترم تقدیم نماید.
