پی ال سی زیمنس 1211C DC/DC/Relay HE کدفنی 6ES7211-1HE40-0XB0

پی ال سی زیمنس S7-1200 با ساختار کامپکت و قیمت به صرفه یک راهکار مناسب و کاربردی برای استفاده در صنایع کوچک و متوسط می باشد. این کنترلر با توجه به عملکرد دقیق و قدرت پردازش بالا می تواند به ارتقای بازدهی سیستم ها و پروژه ها کمک کند. برای دریافت قیمت و خرید PLC زیمنس سری S7-1200 مدل CPU 1211C DC/DC/relay با کد فنی 6ES7211-1HE40-0XB0 با کارشناسان فروش مجموعه فنی مهندسی راک کنترل تماس حاصل فرمایید.

 خرید پی ال سی زیمنس CPU 1211C سری S7-1200 کد 6ES7211-1HE40-0XB0

PLC زیمنس مدل CPU 1211C DC/DC/relay HE با 6 ورودی دیجیتال و 4 خروجی رله‌ای و 2 ورودی آنالوگ از سری S7-1200 مناسب استفاده در کاربری‌هایی با نیاز به دقت بالا و پردازش سریع است. شرکت فنی مهندسی راک کنترل نمایندگی زیمنس در تهران با ارائه تمام محصولات PLC این برند با ضمانت اصل بودن، گارانتی رسمی و قیمت مناسب همراه مشتریان گرامی می‌باشد. برای کسب اطلاعات بیشتر جهت خرید Siemens PLC از طریق شماره تلفن 88329712-021 با تیم فروش ما در ارتباط باشید.

مشخصات فنی PLC سری S7-1200 زیمنس CPU 1211C DC/DC/relay

• سری محصول SIMATIC S7-1200
• مدل CPU 1211C
• ولتاژ تغذیه 24 ولت DC
• محدوده ولتاژ 20.4 تا 28.8 ولت
• 6 عدد ورودی دیجیتال با ولتاژ 24VDC با سرعت بالا
• 4 عدد خروجی رله‌ای
• جریان خروجی 2 آمپر
•  2 عدد ورودی آنالوگ ولتاژی 0 تا 10 ولت DC
• فاقد خروجی آنالوگ
• حافظه برنامه نویسی 75 کیلوبایت
• رزولوشن برای ورودی آنالوگ 10 بیت
• دارای یک عدد پورت Profinet: اترنت RJ45
• سه ورودی سرعت بالا تا 100 کیلوهرتز برای اتصال انکودر دو سیمه
• فاقد پورت CANopen
• حافظه بارگذاری 1 مگابایت
• برنامه نویسی در محیط STEP7 V20
• جریان مصرفی پردازنده: 300mA و 900mA با ماژول‌های توسعه
• جریان لحظه‌ای 12 آمپر در ولتاژ 28.8 ولت DC
• اتلاف توان 8 وات
• پردازش CPU: عملیات بیت 0.08 میکروثانیه، کلمه 1.7 میکروثانیه و محاسبه اعشاری 2.3 میکروثانیه
• حداکثر بلوک آدرس دهی 65535 (محدودیت با RAM)
• حافظه ذخیره 14 کیلوبایت
• حداکثر 3 ماژول ارتباطی CM
• 1 عدد کارت سیگنال برد SB
• ساعت داخلی RTC (کارکرد تا 20 روز)
• پروتکل‌های ارتباطی Profinet IO Controller/Device ،Web Server ،Modbus
• پشتیبانی از پروتکل Profibus از طریق ماژول توسعه CM
• کنترل موقعیت تا 8 محور
• دارای PID Controller
• درجه حفاظتی IP20
• دمای محیط کاری 20- تا 60+ درجه سانتی‌گراد
• دمای نگهداری 40- تا 70+ درجه سانتی‌گراد
• ابعاد (عرض × ارتفاع × عمق) 75 × 100 × 90 میلی‌متر
• وزن 380 گرم
• تولید کشور آلمان
• برند سازنده زیمنس

آشنایی با مفهوم DC/DC/Relay پردازنده 1211C زیمنس

PLC زیمنس مدل CPU 1211C با کد فنی 6ES7211-1HE40-0XB0 ارائه می‌شود و هر یک از بخش‌ های این کنترلر DC/DC/Relay مفهوم مشخصی دارد. که در ادامه به تعریف آن‌ ها می‌ پردازیم.

• بخش اول DC: مفهوم این بخش مرتبط با نوع تغذیه CPU است که در این مدل در نوع DC می باشد.
• بخش دوم DC: در اینجا DC به نوع تغذیه مدارهای ورودی اشاره می‌کند و بیانگر امکان اتصال سیگنال 24 ولت DC برای ورودی دیجیتال است.
• بخش سوم Relay: این بخش نوع خروجی PLC را نشان می‌دهد که در مدل CPU 1211C به صورت رله‌ای طراحی و ارائه می‌ شود.

نرم افزار PLC زیمنس CPU 1211C DC/DC/relay

پی ال سی Siemens S7-1200 مدل CPU 1211C با Firmware ورژن V4.7 امکان برنامه نویسی را با استفاده از زبان‌های LAD نردبانی ،FBD بلوک توابع، SCL فراهم می‌کند. برای اجرای فرآیند برنامه ریزی این PLC باید نرم افزار STEP7  ورژن V20 و بالاتر در محیط تیاپورتال TIA PORTAL نصب و به کار رود. این محیط نرم افزاری امکان پیکربندی و سخت افزار و تنظیمات شبکه را برای کاربر ایجاد می‌کند.

دیتاشیت CPU 1211C DC/DC/relay زیمنس

دانلود دیتاشیت زیمنس 6ES7211-1HE40-0XB0

ورودی و خروجی PLC زیمنس S7-1200 مدل CPU 1211C DC/DC/relay

پی ال سی زیمنس مدل CPU 1211C DC/DC/relay ورودی و خروجی‌های محدودی دارد و امکان توسعه I/O آن‌ها با دیگر مدل های پی ال سی S7-1200 متفاوت است. در واقع می توان از طریق ماژول سیگنال برد SB که روی CPU نصب می‌ شود، تعدادی ورودی و خروجی (دیجیتال و آنالوگ) به آن اضافه کرد همچنین پی ال سی 1211C از اتصال سه عدد ماژول شبکه CM از سمت چپ پشتیبانی می‌ کند. این ماژول ها برای افزودن پروتکل PROFIBUS و دیگر شبکه‌ ها کاربرد دارد. اتصال ماژول از سمت راست پردازنده امکان پذیر نیست.

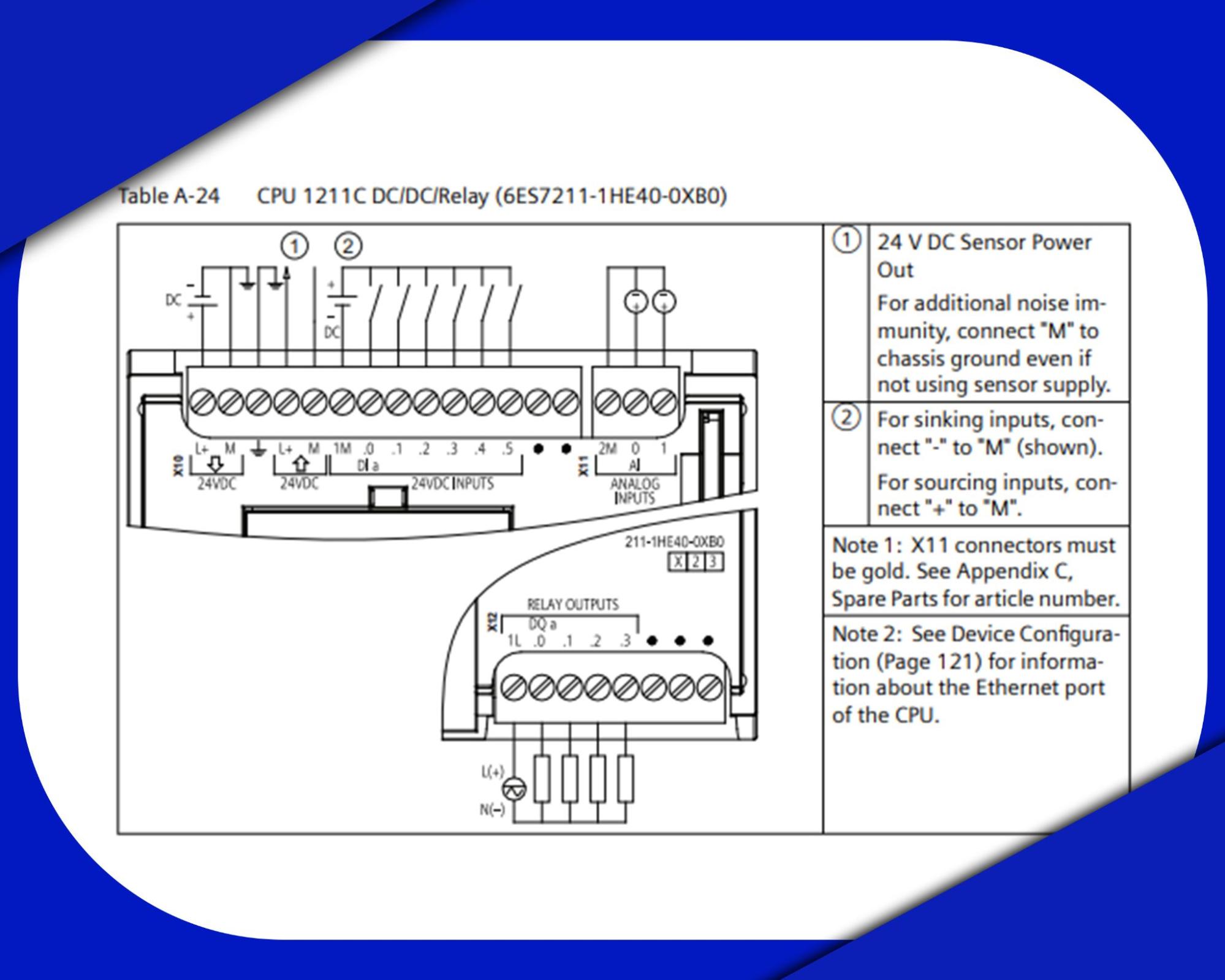

سیم بندی CPU 1211C DC/DC/relay

در پی ال سی Siemens سری S7-1200 با کد فنی 6ES7211-1HE40-0XB0 سیم بندی I/O دیجیتال و تغذیه سنسورها به صورت ایمن و استاندارد مطابق تصویر زیر انجام می‌ شود. برای ورودی دیجیتال در نوع Sinking پایه منفی باید به پایه M (زمین) متصل شود و برای ورودی sourcing پایه مثبت به M متصل شود. این اتصالات باعث جلوگیری از بروز خطاهای سیگنال و نویز می‌شود.

برای تغذیه سنسورها، CPU دارای خروجی 24VDC است و در صورتی‌ که تغذیه سنسور استفاده نشود، اتصال پایه M به زمین پیشنهاد می شود تا مقاومت در برابر نویز افزایش یابد.

سیم بندی و اتصال درست پایه‌ ها، همراه با رعایت استانداردهای اتصال زمین و استفاده از کانکتورهای مناسب، علاوه‌ بر تایید کاهش نویزهای الکتریکی، امکان ارتباط با HMI و دیگر PLC ها را توسط پورت Ethernet فراهم می‌ کند.

نکته: خروجی جریان L+ / M تا نهایتا 100 میلی‌آمپر را پوشش می‌ دهد. بنابراین باید برای جریان بیشتر منبع تغذیه خارجی اضافه کرد.

برای خرید و استعلام قیمت پی ال سی زیمنس S7-1200 مدل CPU 1211C DC/DC/relay  با کد فنی 6ES7211-1HE40-0XB0 با کارشناسان فروش راک کنترل تماس حاصل فرمایید.
