استپ موتور CNC لیدشاین 4 کیلوگرم سانتی متر کدفنی 57HS04

قیمت استپ موتور CNC لیدشاین 0.4 نیوتن متر کد 57HS04

استپ موتور Leadshine سری HS با کد  57HS04 در نوع دو فاز با فریم به ابعاد NEMA 23 طراحی شده است و برای کاربردهایی با نیاز به دقت، گشتاور متوسط و حرکت نرم در سیستم های اتوماسیون استفاده می شود. این موتور با گشتاور 0.4 نیوتن متر و  گام 1.8 درجه، کنترل دقیق موقعیت را در سیستم‌ های حرکتی فراهم می‌ کند و انتخابی مناسب برای دستگاه‌ های CNC، پرینترهای سه‌ بعدی و ماشین‌آلات دقیق به حساب می آید. بدنه فلزی مقاوم از جنس فولاد و آلومینیوم با طراحی جمع و جور، دوام کاری موتور را تایید می‌ کند.

این مدل از Stepper Motor با جریان اسمی 2.8 آمپر و ولتاژ عملیاتی 24VDC کار می‌ کند و از سیستم کنترلی حلقه باز (Open Loop) برخوردار است و به راحتی راه اندازی می شود. ساختار هیبریدی دو‌ طرفه آن، شرایط اتصال به‌ صورت موازی را امکان پذیر می‌ سازد. برای خرید و استعلام قیمت استپ موتور لیدشاین با کد 57HS04 می توانید با کارشناسان واحد فروش شرکت فنی مهندسی راک کنترل تماس بگیرید.

مشخصات فنی استپ موتور CNC لیدشاین کد 57HS04

• نوع محصول: استپ موتور 57HS04
• سری محصول: HS
• گشتاور: 4 کیلوگرم سانتی متر (0.4 نیوتن متر)
• جنس بدنه: فلز
• فاز: 2
• مقاومت فاز: 10±% 0.7 درصد اهم
• نوع اتصال: با سیم
• تعداد سیم: 6 عدد
• جریان اسمی: 2.8 آمپر
• سایز فلنج: 57 میلی متر
• قطر شفت: 5 میلی متر
• طول شفت: 20.6 میلی متر
• طول موتور: 41 میلی متر
• اجزای محصول: روتور و استاتور موتور پله ای
• ولتاژ اسمی: 24 ولت DC
• سیستم کنترلی: حلقه باز Open Loop
• وزن محصول: 0.45 کیلوگرم
• ابعاد: (عرض × ارتفاع × عمق) 57.2 × 57.2 × 52 میلی متر
• سایز فریم 57 میلی متر
• زاویه گام: 1.8 درجه
• برند: Leadshine

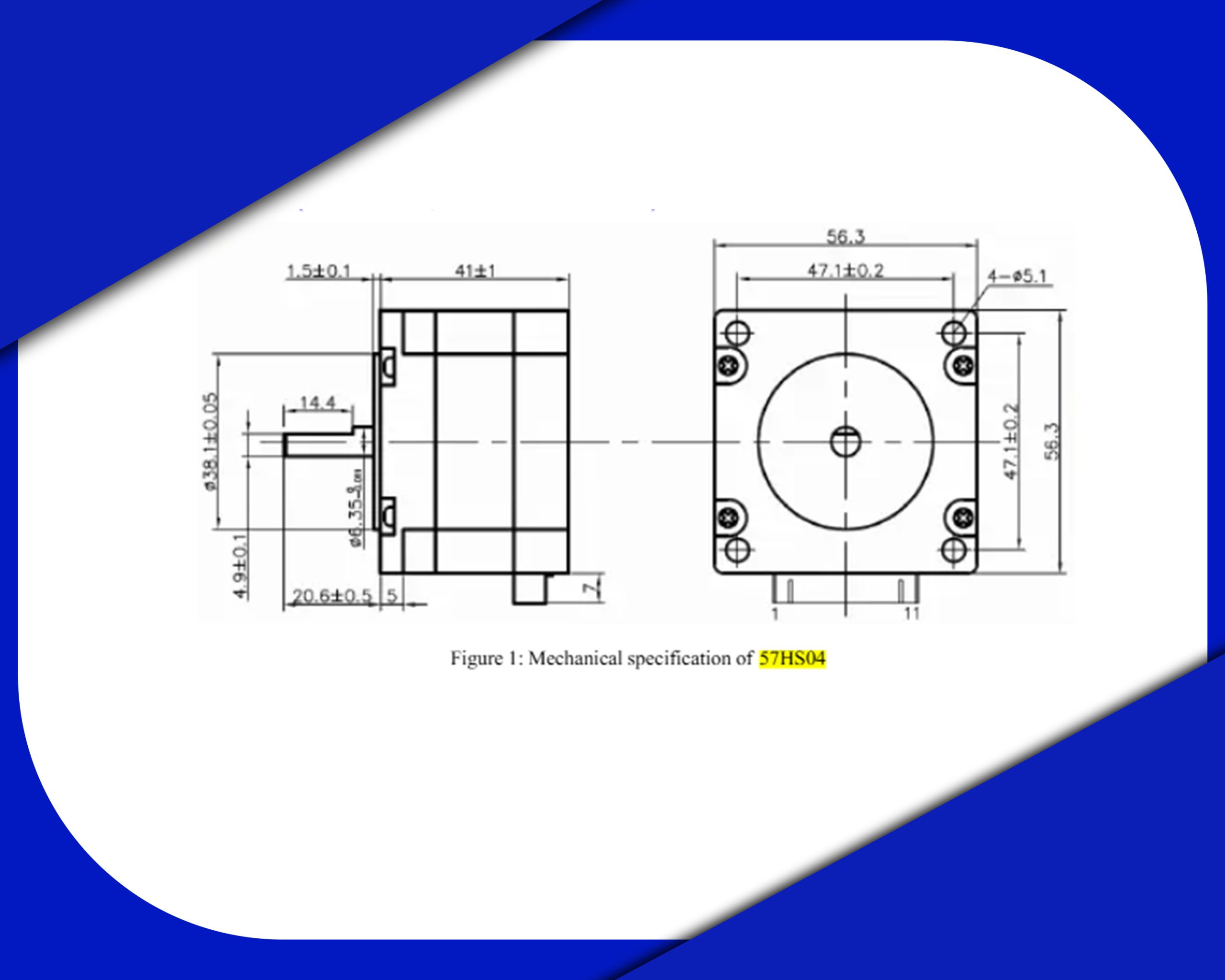

ابعاد استپ موتور Leadshine دو فاز کد 57HS04

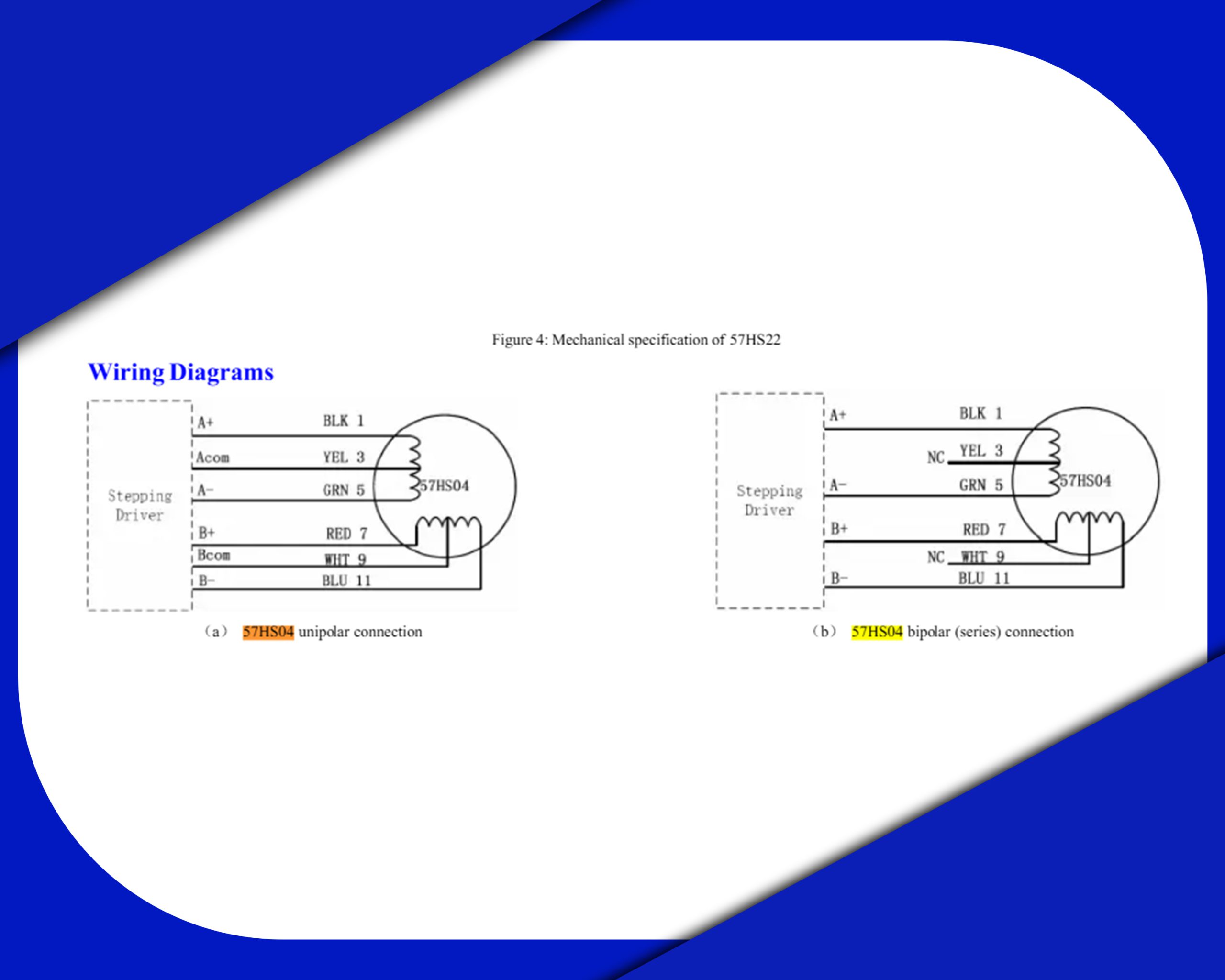

 سیم بندی سری و موازی استپ موتور 57HS04 لیدشاین

مزیت های خرید استپ موتور لیدشاین کد 57HS04

استپ موتور 57HS04 لیدشاین با دریافت پالس از درایو، شفت را در زاویه گام‌ ۱.۸ درجه‌ ای حرکت می‌ دهد. با استفاده از حالت میکرواستپینگ، حرکت محور به‌ صورت روان و دقیق‌ انجام می شود. از مزایای دیگر این موتور می توان به موارد زیر اشاره کرد.

• ساختار مقاوم و عمر کاری طولانی
• مصرف انرژی پایین و قیمت مناسب
• حرکت نرم، دقیق و بدون لرزش
• قابلیت کنترل دقیق موقعیت

جدول مقایسه‌ ای استپ موتور لیدشاین کد 57HS04 و 57HS09

عوامل مهم در انتخاب استپ موتور 57HS04 لیدشاین

• استفاده از درایو های هماهنگ با استپ موتور مانند DM556 ،DM542 ،DM856 یا TB6600
• استفاده از درایوهای میکرواستپ و دیجیتال برای کاهش نویز و لرزش موتور و دقت بیشتر
• بررسی گشتاور مورد نیاز  (1.8 درجه در هر گام)
• محیط قرارگیری (استپ موتور 57HS04) با طول 41mm در فضاهای محدود کارایی مناسبی دارد.
• توجه به سایز شفت و مطابقت آن با کوپلینگ
• توجه به سیم بندی موتور (4 سیم یا 6 سیم) برای هماهنگی با استپ درایو

برای استفاده از خدمات مشاوره تخصصی رایگان جهت خرید استپ موتور لیدشاین با کد 57HS04 می توانید از طریق شماره تلفن 88329712-021 با تیم فروش مجموعه راک کنترل تماس حاصل فرمایید.
