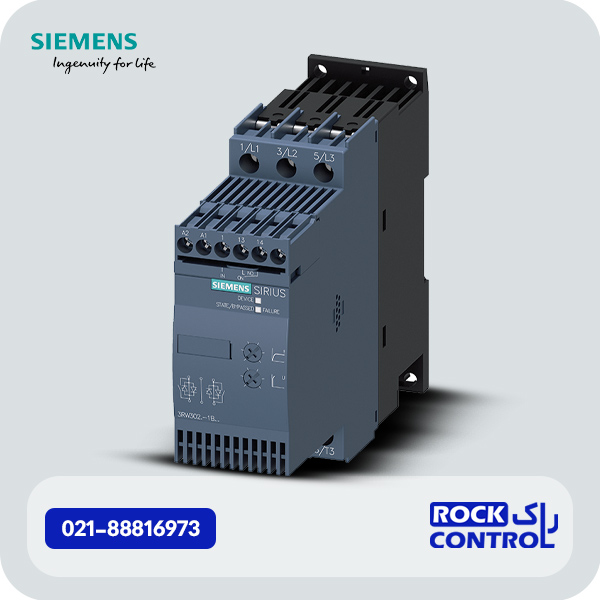

سافت استارتر آنالوگ زیمنس 5.5 کیلووات کد 3RW4024-1BB14

خرید سافت استارتر 5.5 کیلووات آنالوگ زیمنس کد فنی 3RW4024-1BB14

سافت استارتر زیمنس سری SIRIUS 3RW40 در مدل 3RW4024-1BB14 یکی از تجهیزات کاربردی برای راه‌ اندازی نرم موتورهای سه‌ فاز تا توان 5.5 کیلووات در ولتاژ 400 ولت است. این دستگاه با طراحی آنالوگ و پتانسیومترهای تنظیم دستی، امکان راه‌ اندازی نرم و محافظت مؤثر از موتور را بدون نیاز به تجهیزات جانبی اضافی فراهم می‌ کند. همچنین رنج ولتاژ عملیاتی گسترده از 200 تا 480 ولت AC و جریان نامی 12.5 آمپر، موجب می شود تا از آن در کاربردهای صنعتی و تاسیسات عمومی استفاده شود. وجود محافظت اضافه‌ بار موتور، بای‌ پس داخلی و عملکرد پایدار تا دمای 60 درجه سانتی گراد از دیگر ویژگی‌ های مهم این سافت‌ استارتر SIEMENS است. برای استفاده از خدمات مشاوره تخصصی رایگان جهت خرید سافت استارتر زیمنس 5.5 کیلووات آنالوگ با کد فنی 3RW4024-1BB14 از طریق شمارت تلفن 88329712-021 با مجموعه فنی مهندسی راک کنترل تماس حاصل فرمایید.

دیتاشیت سافت استارتر 5.5KW آنالوگ زیمنس

دانلود دیتاشیت سافت استارتر SIEMENS کد 3RW4024-1BB14

مشخصات فنی سافت استارتر SIEMENS کد فنی 3RW4024-1BB14

• سری محصول 3RW40
• نوع آناوگ تنظیم با ولوم
• جریان اسمی 12.5 آمپر
• دارای کنتاکتور بای پس داخلی به صورت استاندارد
• ولتاژ کاری موتور 200 تا 480 ولت
• ولتاژ تغذیه کنترل 110 تا 230 ولت AC/DC
• فرکانس کاری 50 تا 60 هرتز
• نوع اتصال مدار اصلی و مدار فرمان با ترمینال پیچی
• دارای تریستور (Thyristor)
• قابلیت حفاظت اضافه بار موتور
• دارای حفاظت داخلی
• با امکان تنظیم محدوده جریان
• با امکان ریست خارجی
• ولتاژ عایقی اسمی 600 ولت
• درجه آلودگی محیطی براساس استاندارد IEC 60947-4-2 سطح 3
• توان خروجی موتور در 230 ولت تا 3 کیلووات
• توان خروجی موتور در 400 ولت 5.5 کیلووات
• توان معادل اسب بخار (200/208V) 3HP
• تحمل انحراف منفی/مثبت فرکانس 10٪±
• تحمل انحراف منفی/مثبت ولتاژ کاری 15٪- / 10٪+
• حداقل بار مجاز 20 درصد
• جریان تنظیمی برای حفاظت موتور (حداقل) 5 آمپر
• توان اتلاف در کارکرد 2 وات در دمای 40 درجه سانتی گراد
• سایز S0
• ابعاد محصول (عرض × ارتفاع × عمق) 45 × 125 × 155 میلی متر
• روش نصب پیج + نصب روی RAIL
• موقعیت نصب مجاز °90± چرخش جانبی، °22.5± خم به جلو / عقب (با فن)
• حداکثر ولتاژ مسدود کننده تریستور 1600 ولت
• فاصله الزامی برای نصب کنار هم بالا: 60mm، پایین: 40mm، طرفین: 15mm
• حداکثر طول سیم مجاز 300 متر
• تعداد پل های مدار اصلی 3POLE
• دارای 2 عدد کنتاکت کمکی باز
• فاقد کنتاکت کمکی بسته
• دارای 1 عدد کنتاکت کمکی تبدیل CO
• سطح مقطع سیم قابل اتصال (مدار اصلی) سیم افشان یا مفتولی تا 10 میلی متر مربع
• سطح مقطع سیم قابل اتصال (مدار فرمان) 0.5 تا 2.5 میلی متر مربع
• ارتفاع مجاز نصب از سطح دریا تا 5000 متر
• دمای کاری مجاز از 25- تا 60+ درجه سانتی گراد
• دمای نگهداری 40- تا 80+ درجه سانتی گراد
• درجه حفاظت IP20 براساس IEC 60529
• استانداردهای محیطی براساس 3K6 / 3C3 / 3S2 / 3M6 (بدون یخ‌ زدگی یا نم‌ زدگی)
• توان مکانیکی موتور طبق UL / CSAدر 230V: 3HP / در 460V: 7.5HP
• درجه بندی کنتاکت کمکی مطابق با UL به صورت  B300 / R300
• شتاب استارت قابل تنظیم تا 20 ثانیه
• برند زیمنس

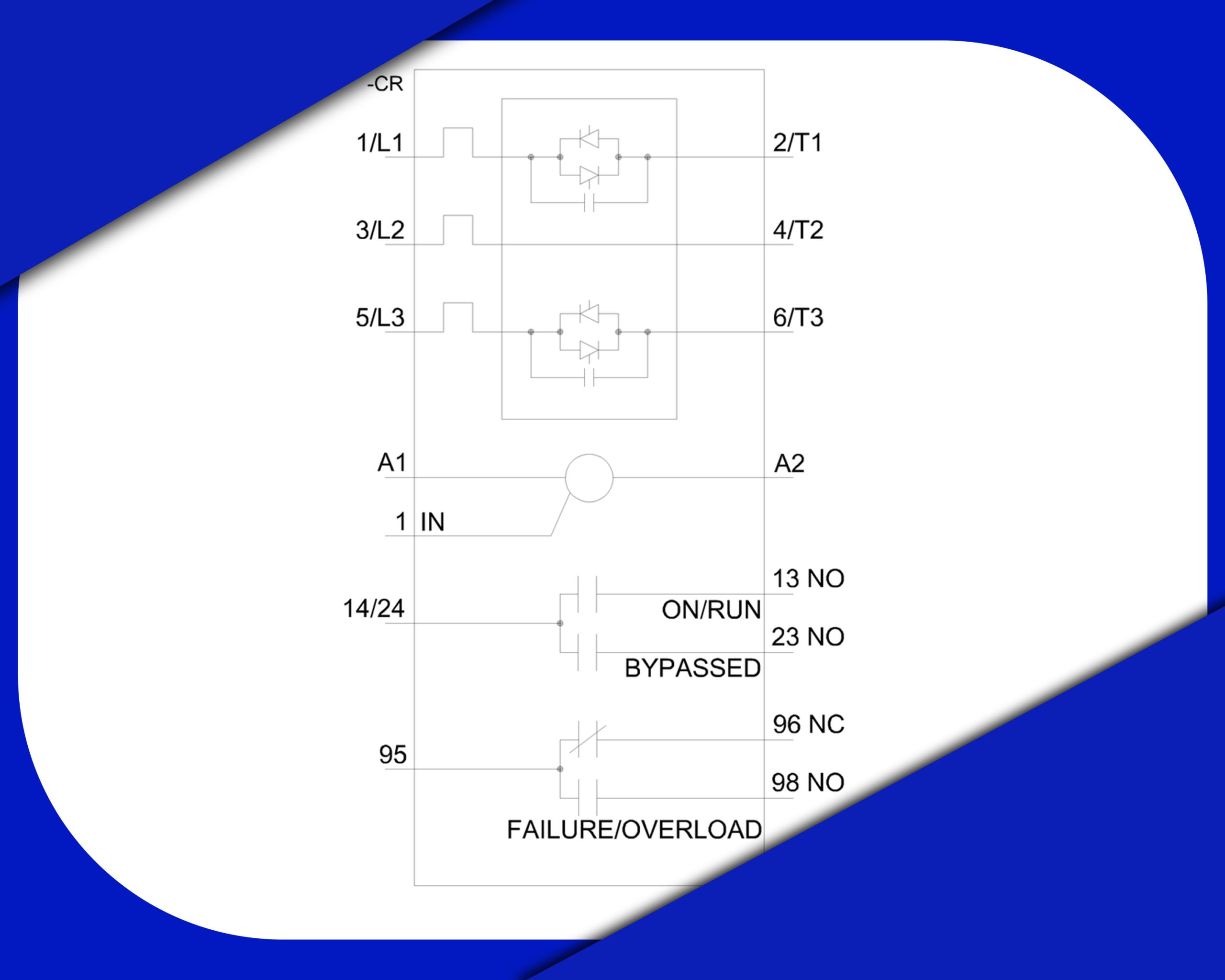

سیم بندی مدار قدرت و مدار فرمان سافت استارتر زیمنس 3RW4024-1BB14

سافت‌ استارتر زیمنس 3RW4024-1BB14 دارای مدار قدرت سه‌ فاز با ترمینال‌ های L1 ،L2 ،L3 برای ورودی و T1 ،T2 ،T3 برای خروجی به موتور است. جریان موتور در زمان استارت از تریستور داخلی عبور کرده و پس از راه‌ اندازی، کنتاکتور بای‌ پس داخلی جریان را مستقیم به موتور منتقل می‌ کند تا اتلاف توان کاهش یابد. برای اتصال مدار قدرت از ترمینال‌ های پیچی استفاده می‌ شود و سیم‌ ها می‌ توانند تا ۱۰ میلی‌ متر مربع سطح مقطع داشته باشند و حداکثر طول مجاز سیم ۳۰۰ متر است.

جدول مزایای خرید سافت استارتر 3RW40 زیمنس

برای دریافت قیمت سافت استارتر زیمنس 5.5 کیلووات آنالوگ با کد فنی 3RW4024-1BB14 می توانید با تیم فروش راک کنترل تماس بگیرید.
