آموزش قدم به قدم ONLINE SIMULATION در اچ ام ای دلتا

در این ویدیو قصد داریم درباره ی قابلیت online simulation در HMI دلتا صحبت کنیم. گاهی اوقات پیش می‌آید که ما هیچ سخت‌افزاری در دسترس نداریم (HMI در دسترس نداریم) و برای تست گرفتن از برنامه ی نوشته شده در نرم‌افزار می‌توانیم از این قابلیت استفاده کنیم. در این صورت از یک کابل پروگرمر استفاده می‌کنیم و پی ال سی دلتا را به سیستم متصل می‌کنیم.

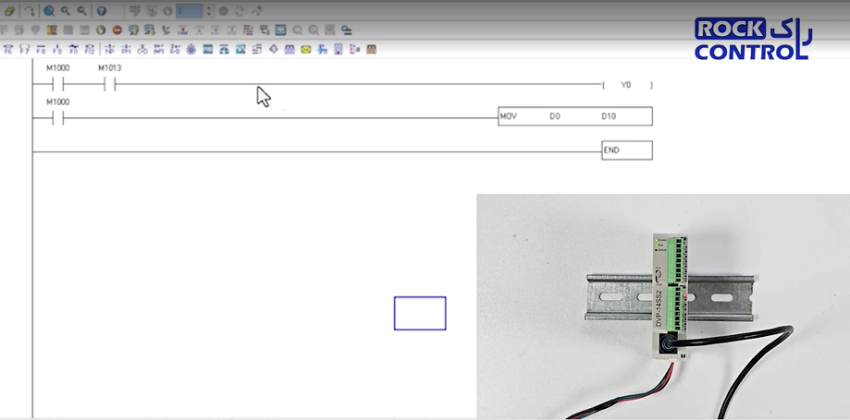

شکل زیر یک برنامه ساده را نشان می‌دهد که در نرم‌افزار نوشته شده است:

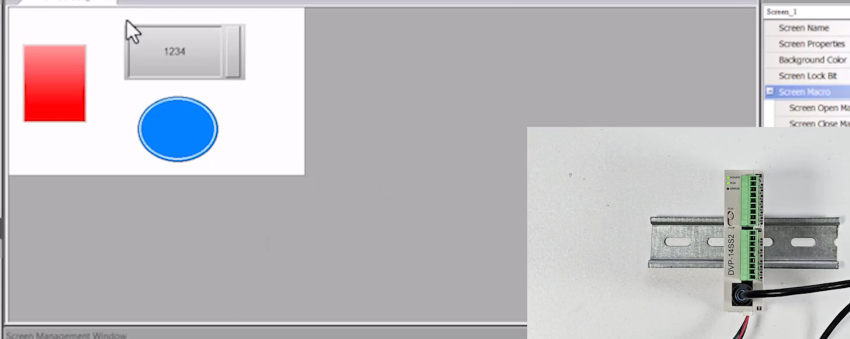

همانطور که مشاهده می شود فلگ M1013 با فرکانس مشخص چشمک می‌زند و در سخت‌افزار این فلگ به Y0 تخصیص داده شده است. در نرم‌افزار HMI یک indicator به رنگ آبی برای نمایش چشمک زدن فلگ،یک numeric entry برای مقداردهی به D0 و یک button استفاده شده است.

طبق مراحل زیر می توانیم از قابلیت online simulation نرم افزار DOP soft استفاده کنیم.

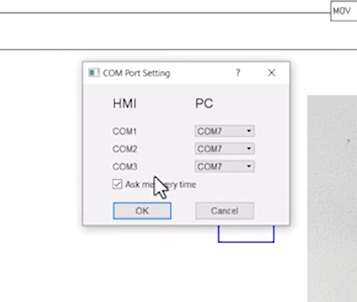

1. از قسمت Project وارد online simulation می شویم. COM مشاهده شده در شکل زیر حتما باید 7 باشد؛ زیرا در این ارتباط COM7 به PLC متصل است.

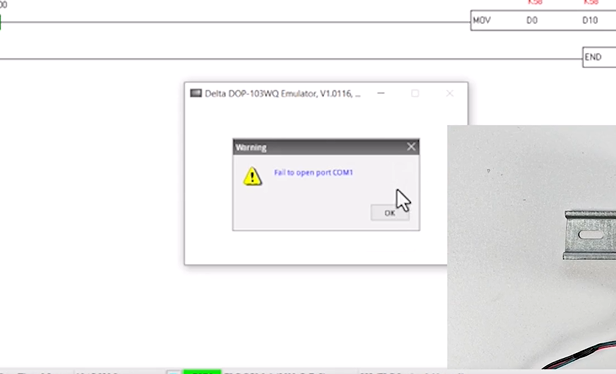

2. در این وضعیت نباید PLC را آنلاین کرد؛ زیرا اگر PLC آنلاین شود و در HMI گزینه ی online simulation را انتخاب کنیم، به ما اجازه ی آنلاین شدن نمی دهد و پیغام زیر نمایش داده می شود.

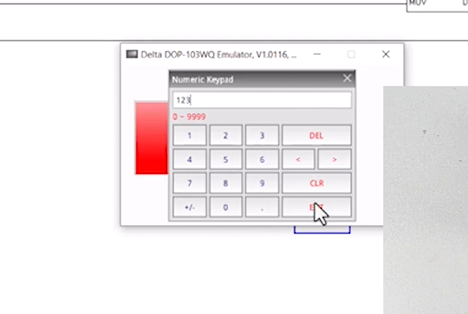

3. پس از آنلاین شدن، حال می توانیم با استفاده از D0، numeric entry را مقداردهی کنیم. مثلا اگر عدد 123 را انتخاب کنیم، سپس وارد برنامه ی PLC شویم و آن را آنلاین کنیم مشاهده می شود که 123 داخل D0 قرار داده شده است.

نتیجه گیری :

در این مقاله در مورد آموزش قدم به قدم online simulation در HMIهای دلتا صحبت کردیم . شما عزیزان می توانید برای دریافت مشاوره ی فنی رایگان و خرید انواع پی ال سی دلتا با کارشناسان راک کنترل در ارتباط باشید.
