کنتاکت کمکی کنتاکتور زیمنس 3NO+1NC مدل نصب روی کنتاکتور

کنتاکت کمکی زیمنس، جزء تجهیزات جانبی قابل استفاده بر روی دستگاه کنتاکتور است که به شکل مستقل و مجزا روی این دستگاه نصب و جانمایی می‌شود و اغلب در مدارهای فرمان مورد استفاده قرار می‌گیرد. زیرا امکان تحمل جریان تا 600 آمپر و بالاتر را دارد. در بعضی از دستگاه‌های کنتاکتور تیغه یا کنتاکت در نوع (باز و بسته) NO و NC تعبیه نمی‌شود و نیاز است برای عملکرد بهتر و دقیق دستگاه و همچنین ارسال سیگنال از موقعیت کنتاکتور از تیغه کمکی به‌صورت آپشنال و جداگانه استفاده شود. این نکته را در نظر بگیرید که، باید تیغه کمکی برای هر نوع تجهیزی، متناسب با نوع برند و مدل آن تهیه گردد. به طور مثال تیغه کمکی برند Siemens تنها قابل استفاده در کنار کنتاکتورهای همین برند می‌باشد. برای کسب اطلاعات در خصوص قیمت و خرید کنتاکت کمکی زیمنس 3NO+1NC با کد فنی 3MH7931-0CT10 با مجموعه فنی مهندسی راک کنترل تماس حاصل فرمایید.

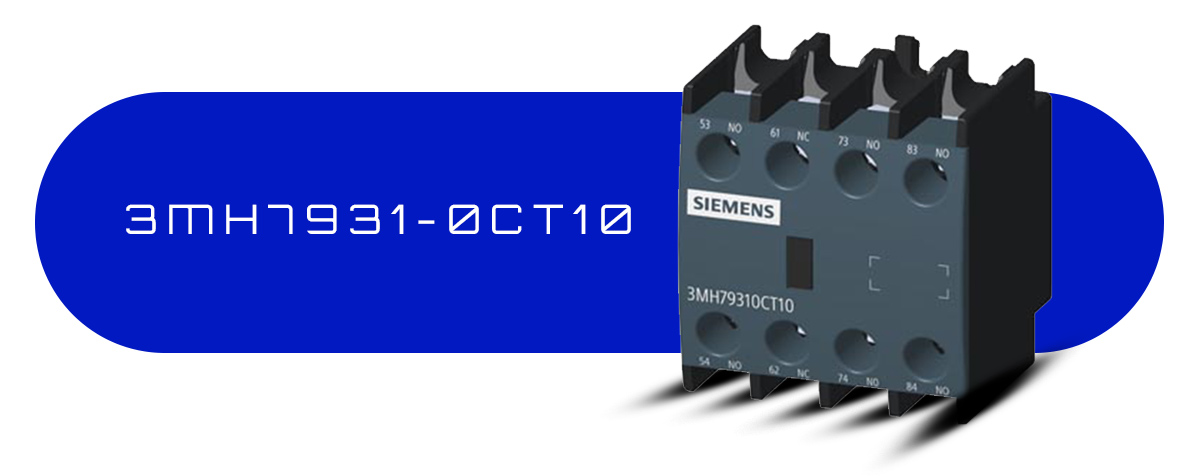

معرفی و خرید تیغه کمکی کنتاکتور زیمنس 3NO+1NC کد فنی 3MH7931-0CT10

تیغه کمکی کنتاکتور زیمنس در مدل 3MH7931-0CT10 به عنوان قطعه‌ای کاربردی برای کنترل در مدارهای برقی و الکتریکی استفاده می‌شود و قادر است، دیتا و اطلاعات دقیق از وضعیت (قطع و وصل) کنتاکتور را به سیستم‌های دیگر ارسال کند. این تجهیز جانبی با ترکیب سه عدد کنتاکت (تیغه) باز 3NO و یک عدد کنتاکت (تیغه) بسته 1NC طراحی و ساخته می‌شود. در واقع با توجه به نوع ساختار تیغه کمکی، شرایط ایجاد 3 مسیر باز و یک مسیر بسته را برای سیگنال‌دهی کنترلی فراهم می‌سازد.

مشخصات فنی کنتاکت کمکی زیمنس 3MH7931-0CT10

• نوع لوازم جانبی: تیغه کمکی برای نصب روی کنتاکتور
• نوع نصب از بخش جلوی تجهیز کنتاکتور (در وضعیت قفل شو)
• دارای 3 عدد کنتاکت باز 3NO و یک عدد کنتاکت بسته 1NC
• قابل استفاده برای کنتاکتورهای سری 3MH7 و 3MT7
• شناسه محصول: کنتاکت کمکی SINOVA
• کاربردی و مناسب برای دستگاه‌های کنتاکتور در اندازه 0 تا 4
• ولتاژ عایقی در (سطح آلودگی 3) محدوده اسمی 690 ولت AC
• دارای درجه حفاظت IP20 (بخش جلوی تجهیز)
• مقاومت در مواقع بروز ولتاژ ضربه‌ای حدود 6 کیلووات
• دوام و عمر مکانیکی (تعداد سیکل کاری) 10,000,000 بار
• طول عمر الکتریکی حدود 100,000 سیکل کاری در شرایط AC-15 با ولتاژ 230 ولت
• وزن محصول: 0.068 کیلوگرم
• ابعاد محصول (عرض × ارتفاع × عمق) 44mm × 47mm × 41.5mm
• دمای مجاز برای ذخیره و نگهداری از محدوده 25- تا 70+ درجه سانتی‌گراد
• قابلیت اتصال مدار کمکی و فرمان ( ترمینال‌های پیچی)
• سطح مقطع هادی قابل اتصال برای تیغه کمکی (سیم مفتولی یا افشان در نوع یک رشته با اندازه 1 تا 4 میلی‌متر مربع) (سیم مفتولی یا افشان در نوع دو رشته‌ای با اندازه 1 تا 4 میلی‌متر مربع)
• سطح مقطع رسانای قابل اتصال برای تیغه کمکی (سیم افشان نازک با سرسیم پرسی در نوع دو رشته‌ای با ابعاد 0.1 تا 1.5 میلی‌متر مربع) و (سیم افشان نازک با سرسیم پرسی در نوع تک رشته‌ای با ابعاد 0.1 تا 2.5 میلی‌متر مربع)
• دارای تاییدیه زیست محیطی
• ساخت کشور آلمان
• برند سازنده زیمنس Siemens

جریان عملکرد تیغه کمکی زیمنس در نوع AC و DC

• عملکرد در مدار الکتریکی AC-12: در ولتاژ 24VAC و 230VAC تا جریان حداکثر 10A
• عملکرد در مدار الکتریکی AC-15: در ولتاژ 24VAC و 230VAC تا جریان 6A، در سطح ولتاژ 400VAC تا جریان 3A و در ولتاژ 690VAC تا جریان 1A
• عملکرد در مدار الکتریکی DC-12: در سطح ولتاژ 24VDC تا جریان 6A، در ولتاژ 110VDC تا جریان 3A، در ولتاژ 220VDC تا جریان 1A
• عملکرد در مدار الکتریکی DC-13: در سطح ولتاژ 24VDC تا جریان 6A، ولتاژ 110VDC جریان 1A، در ولتاژ 220VDC تا 0.3A، در ولتاژ 600VDC جریان 0.1A

مزیت‌های استفاده از کنتاکت کمکی زیمنس

• ایمنی بالا با داشتن درجه حفاظت IP
• وزن سبک و ابعاد استاندارد برای قرارگیری روی کنتاکتور و داخل تابلوهای برق
• امکانات تحمل جریان در ولتاژهای مختلف AC و DC
• نصب و استفاده راحت بدون نیاز به ابزار تخصصی و پیشرفته
• دارای عمر و دوام کاری بالا (عمر مکانیکی و الکتریکی)
• پشتیبانی و هماهنگ با کنتاکتورهای زیمنس سری 3MH7 و 3MT7

موارد مهم و اساسی انتخاب تیغه کمکی کنتاکتور Siemens

• انتخاب تعداد تیغه و کنتاکت‌های باز و بسته NO+NC براساس نیاز مدار فرمان
• اطمینان از سازگاری تیغه کمکی با کنتاکتور (براساس مدل آن)
• توجه به شرایط محیط و نصب کنتاکتور (این مورد بر عملکرد کنتاکت تاثیر زیادی دارد)
• اطمینان از اصالت تجهیز جانبی (تیغه کمکی) با خرید از نمایندگی زیمنس و دریافت گارانتی رسمی

 برای خرید و استعلام قیمت تیغه کمکی کنتاکتور زیمنس 3NO+1NC با کد فنی 3MH7931-0CT10 با شرکت فنی مهندسی راک کنترل تماس حاصل فرمایید.
