کلید مینیاتوری به عنوان تجهیز حفاظتی در برابر خطای اضافه بار و اتصال کوتاه با مکانیسم (حرارتی مغناطیسی) در سیستم ها عمل می کند و باعث قطع سریع جریان برق می شود. این کلید MCB در سری های مختلف از خانواده SENTRON و SINOVA در محدوده جریان گسترده ای طراحی و ارائه می گردد. در صورت نیاز به دریافت مشاوره تخصصی رایگان جهت خرید کلید مینیاتوری زیمنس می توانید از طریق شماره تماس 88329712-021 با کارشناسان واحد فروش مجموعه ما در ارتباط باشید.
در صورتی که قصد مقایسه و خرید کلید مینیاتوری برند زیمنس در ایران را دارید، دقت فرمایید که نمونه های تقلبی و بی کیفیت زیادی در بازار موجود است. در مجموعه راک کنترل تمامی محصولات کلید مینیاتوری SIEMENS با کیفیت بالا و ضمانت اصالت موجود و عرضه می شود.
| کد فنی | قیمت اصلی (تومان) |
|---|---|
| 5TJ6106-7 | 468.000 |
| 5TJ6110-7 | 468.000 |
| 5TJ6116-7 | 468.000 |
| 5TJ6120-7 | 468.000 |
| 5TJ6125-7 | 468.000 |
| 5TJ6132-7 | 468.000 |
| 5TJ6140-7 | 784.000 |
| 5TJ6150-7 | 784.000 |
| 5TJ6163-7 | 784.000 |
| 5TJ6306-7 | 1.828.000 |
| 5TJ6310-7 | 1.828.000 |
| 5TJ6316-7 | 1.828.000 |
| 5TJ6325-7 | 1.828.000 |
| 5TJ6332-7 | 1.828.000 |
دانلود کاتالوگ کلید مینیاتوری زیمنس SINOVA
دانلود کاتالوگ کلید مینیاتوری SIEMENS SENTRON
کلیدهای مینیاتوری SINOVA از برند زیمنس جزء محصولات اقتصادی و با کیفیت به حساب می آیند که در سری 5TJ ارائه می شوند. در ادامه به بررسی مشخصات فنی آن ها می پردازیم.
نکته: بعضی مدل های از حفاظت در برابر نوسانات ولتاژ نیز پشتیبانی می کنند.
کلیدهای مینیاتوری از خانواده SENTRON در سری های زیر طراحی می شوند. با توجه به تعداد پل (تک پل، دو پل، سه پل، چهار پل) و (فاز و نول) در سیستم های مختلف خانگی و صنعتی کارایی دارند.
این سری از کلیدهای مینیاتوری با محدوده جریان 6 تا 10 آمپر مطابق استاندارد IEC/EN 60898-1 در تیپ های B ،C ،D طراحی می شوند و به راحتی روی RAIL DIN قرار می گیرند. از این بریکر حفاظتی در بخش های مسکونی و غیر مسکونی برای حفاظت مدارهای الکتریکی در برابر بار بیش از حد و اتصال کوتاه استفاده می کنند.
کلیدهای مینیاتوری 5SY برای تمام کاربردها تا 63 آمپر با ظرفیت قطع حداکثر 15 کیلوآمپر مطابق با استاندارد IEC/EN 60898-1 کارایی دارند و علاوه بر این برای کاربردهای عمومی با قدرت قطع 25 کیلوآمپر قابل استفاده می باشند. همچنین امکان افزودن تجهیزات جانبی به این کلیدها فراهم است.
کلید مینیاتوری سری 5SP برای کاربردهای فشار ضعیف با جریان 80 تا 125 آمپر قابل استفاده است و قدرت قطع آن 10 کیلوآمپر می باشد.
کلید مینیاتوری 5SJ6 با ترمینال کشویی برای مدارهای پریز و روشنایی در تاسیسات ساختمانی تا جریان 20 آمپر و قدرت قطع 6 کیلوآمپر طراحی شده است. این کلیدها از سری 5SJ4 مطابق استانداردهای UL 489 و IEC 60947-2 در منحنی قطع C ،B ،D از رنج جریان 0.3 تا 63 آمپر ارائه می شوند.
تیپ های مختلف کلید مینیاتوری زیمنس به صورت زیر است.

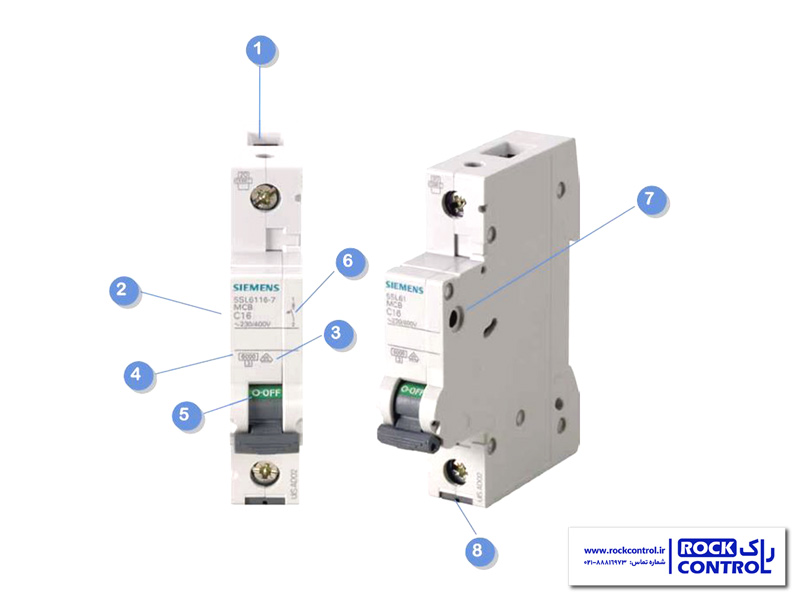

از روی مشخصات فنی یک کلید MCB می توان تشخیص داد که؛ کدام نوع کلید مدار برای حفاظت و قطع و وصل گزینه مناسبی می باشند. جدول زیر موارد مربوط به تصویر بالا را بیان می کند.
| مشخصه ها | توضیحات |
|---|---|
| ترمینال اتصال | محل اتصال کابل، سیم و در بعضی مدل ها شینه به کلید مینیاتوری را نشان می دهد. با توجه به مدل، امکان اتصال سیم های تک رشته یا چند رشته و استفاده از سرسیم وجود دارد. |
| برچسب مشخصات MCB | اطلاعاتی مانند نام برند سازنده، شماره سفارش، مشخصه قطع، جریان اسمی و ولتاژ عملیاتی روی این بخش درج می شود. |
| نشان تایید کیفیت VDE | VDE نشانگر آن است که محصول توسط یک نهاد آزمایش مستقل مورد بررسی و تأیید قرار گرفته است. |
| ظرفیت قطع/کلاس محدودسازی انرژی | قدرت قطع کلید، کلاس محدود سازی انرژی، روی بدنه یا برچسب مشخصات درج می شود. این اطلاعات برای انتخاب MCB با توجه به سطح اتصال کوتاه مدار اهمیت دارد. |
| اهرم عملکرد دستی | برای قطع و وصل دستی کلید از اهرم استفاده می شود و معمولاً دارای نشانگر وضعیت ON/OFF است. |
| نماد مدار | نمادهای درج شده روی کلید برای شناسایی مدار، پل ها و ترمینال ها هستند. در بعضی مدل ها ترمینال نول با علامت N مشخص می شود. |
| محل اتصال تجهیزات جانبی | برای اتصال تجهیزات جانبی روی کلید مینیاتوری در نظر گرفته شده است. این تجهیزات می توانند قابلیت هایی مانند تریپ یا اعلام وضعیت را فراهم کنند. |
| مکانیزم کشویی دستی | در مدل های مجهز به این قابلیت، امکان نصب یا جداسازی سریع کلید از RAIL استاندارد بدون استفاده از ابزار وجود دارد. |
کلید مینیاتوری زیمنس با هدف تأمین حفاظت مطمئن مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه، بر پایه استانداردهای بین المللی طراحی شده و از نظر فنی دارای ویژگی هایی است که آن را برای کاربردهای متنوع، از سیستم های ساده خانگی تا تأسیسات پیچیده صنعتی، کاملاً مناسب می سازد. این کلیدها در انواع مختلف از نظر جریان اسمی، ظرفیت قطع، منحنی عملکرد و قابلیت نصب، تولید می شوند و همواره از نظر دقت عملکرد، طول عمر بالا، و تطبیق با تجهیزات جانبی در سطح بالایی قرار دارند.
کلیدهای مینیاتوری زیمنس در رنج وسیعی از جریان اسمی، معمولاً از ۶ آمپر تا ۶۳ آمپر تولید می شوند. این تنوع باعث می شود تا انتخاب دقیق بر اساس نیاز بار مصرفی و نوع مدار به راحتی امکان پذیر باشد. مدل های خاص برای جریان های پایین تر یا بالاتر نیز در دسترس است که در کاربردهای حساس یا صنعتی استفاده می شوند.
ظرفیت قطع، حداکثر جریانی است که کلید می تواند بدون آسیب دیدن مدار را قطع کند. کلیدهای زیمنس معمولاً دارای ظرفیت قطع 6 کیلوآمپر، 10 کیلوآمپر یا حتی بالاتر تا 25 کیلوآمپر در برخی سری ها مانند 5SY هستند. این ویژگی خصوصا در تأسیساتی با احتمال بالای جریان اتصال کوتاه بسیار حیاتی است.
همانطور که قبل تر بیان کردیم، زیمنس کلیدهای مینیاتوری خود را در منحنی های B ،C و D ارائه می دهد. نوع B برای بارهای مقاومتی، نوع C برای بارهای القایی معمولی و نوع D برای بارهایی با جریان هجومی زیاد استفاده می شود. انتخاب منحنی مناسب، نقش مهمی در جلوگیری از قطع بی مورد دارد.

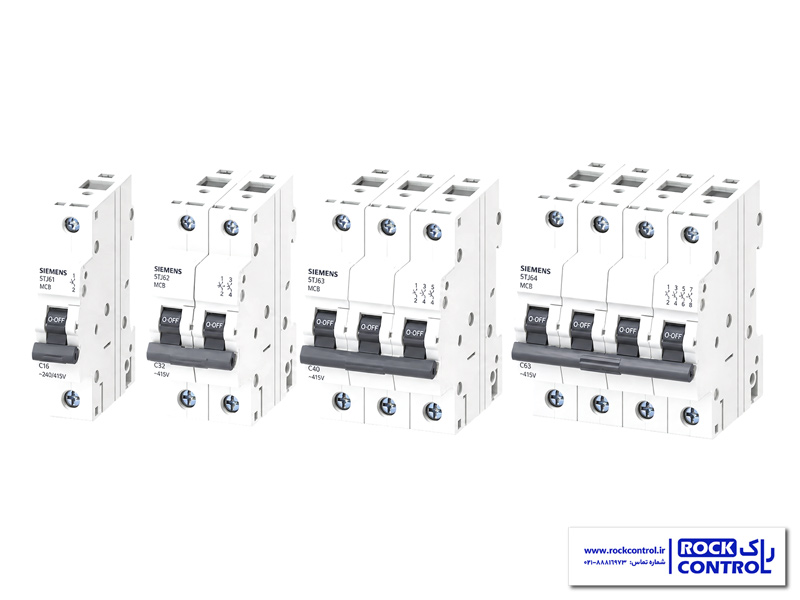

کلیدهای مینیاتوری زیمنس در انواع 1 پل، 2 پل، 3 پل و 4 پل تولید می شوند تا پاسخگوی مدارهای تک فاز و سه فاز باشند. در مدارهای توزیع صنعتی یا موتورهای سه فاز، استفاده از کلیدهای چند پل ضروری است.
کلیدهای مینیاتوری این برند معمولاً تا 230 ولت AC در حالت تک پل و تا 400 ولت AC در حالت چند پل قابلیت عملکرد دارند. در مدل هایی که برای کاربردهای خاص طراحی شده، این مقدار می تواند بیشتر یا با ولتاژهای DC نیز سازگار باشد.
بیشتر مدل های کلید مینیاتوری زیمنس دارای درجه حفاظت IP20 یا بالاتر است، به این معنی که در برابر ورود اجسام خارجی و تماس انگشت ایمنی بالایی دارد. در صورت استفاده در تابلوهای صنعتی، درجه حفاظت کلی به سطح IP تابلو بستگی خواهد داشت.
این کلیدها قابلیت نصب سریع بر روی RAIL DIN را دارند و با طراحی فشرده، فضای کمی را در تابلوهای توزیع اشغال می کنند. سیم کشی از طریق ترمینال های پیچی استاندارد یا فنری در برخی مدل ها انجام می شود.
کلیدهای زیمنس از لحاظ دوام، عملکردی طولانی مدت دارند. عمر مکانیکی این کلیدها تا 20.000 سیکل قطع و وصل (سوئیچینگ) و عمر الکتریکی تا 10.000 بار عملکرد در حالت اسمی است. این مزیت، نقش مهمی در کاهش هزینه های نگهداری و افزایش پایداری شبکه ایفا می کند.
کلیدهای مینیاتوری زیمنس قابلیت اتصال به تجهیزات جانبی نظیر کنتاکت کمکی، واحد تریپ شنت (shunt trip) و ماژولهای قطع از راه دور را دارند. این قابلیت باعث انعطاف پذیری بالا در طراحی سیستم های هوشمند حفاظتی می شود.
با توجه به نوع کلید مینیاتوری MCB، تجهیزات جانبی زیر را می توان بعد از نصب به کلید اضافه کرد.
محصولات این سری در صنایع گوناگون مورد استفاده قرار می گیرند.
مجموعه فنی مهندسی راک کنترل، نمایندگی برند SIEMENS، مرجع فروش انواع تجهیزات برق صنعتی از جمله کلید مینیاتوری زیمنس اصل است. برای مشاوره تخصصی رایگان و خرید محصولات زیمنس با ما در ارتباط باشید.
