در زمان خرید کنتاکتور اشنایدر باید به چند عامل اصلی مانند جریان یا توان مصرفی بار، نوع بار، ولتاژ مدار قدرت، ولتاژ تغذیه بوبین، نوع راه اندازی موتور و عملکرد کنتاکتور مانند (AC-3 برای بارهای موتوری) و (AC-1 برای بارهای مقاومتی) توجه شود. همچنین برای کنترل موتور در روش هایی مانند راه اندازی مستقیم، راه اندازی ستاره-مثلث، مدار چپ گرد و راست گرد و دیگر مدارهای کنترلی، می توان از این کنتاکتور استفاده کرد. در واقع کنتاکتور وظیفه قطع و وصل مدار را برعهده دارد و حفاظت موتور در برابر اضافه بار و اتصال کوتاه با تجهیزاتی مانند رله حرارتی، کلید اتوماتیک و… انجام می شود. برای استفاده از مشاوره تخصصی رایگان جهت خرید کنتاکتور اشنایدر با تیم فروش مجموعه ما تماس بگیرید.
| شناسه محصول | قیمت اصلی |
|---|---|
| LC1D09M7 | 2.457.000 |

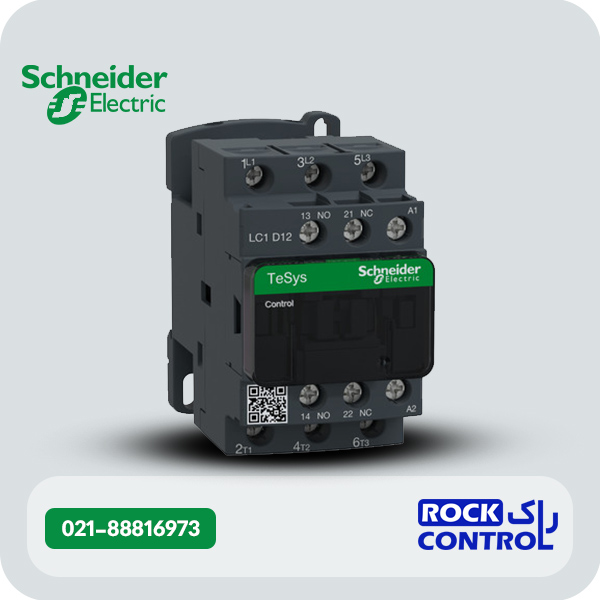

| LC1D12M7 | 2.970.000 |
| LC1D18M7 | 3.307.000 |
| LC1D25M7 | 4.063.000 |
| LC1D32M7 | 5.859.000 |
| LC1D40AM7 | 9.540.000 |
| LC1D50AM7 | 11.520.000 |
| LC1D65AM7 | 12.757.000 |
| LC1D80M7 | 18.540.000 |
| LC1D95M7 | 20.700.000 |

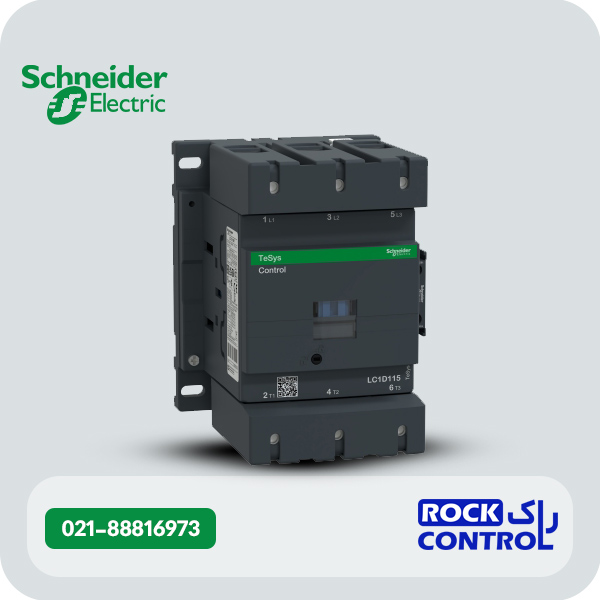

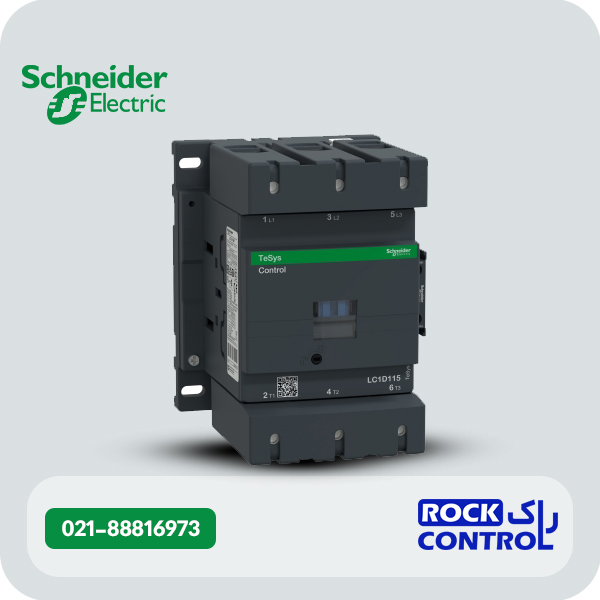

| LC1D115M7 | 37.440.000 |
| LC1D150M7 | 44.820.000 |
| LC1D09F7 | 3.843.000 |
| LC1D12F7 | 4.176.000 |
| LC1D18F7 | 4.482.000 |
| LC1D25F7 | 5.940.000 |
| LC1D32F7 | 7.560.000 |
| LC1D40AF7 | 13.680.000 |
دانلود کاتالوگ کنتاکتور Schneider
کنتاکتورهای اشنایدر در انواع مختلفی از کاربردها مورد استفاده قرار می گیرند که شامل موارد زیر است.
اشنایدر الکتریک طیف متنوعی از کنتاکتور را با مشخصات فنی متنوع و کاربردهای گوناگون تولید می کند که به نیازهای مختلف صنایع و پروژه های الکتریکی پاسخ می دهند.

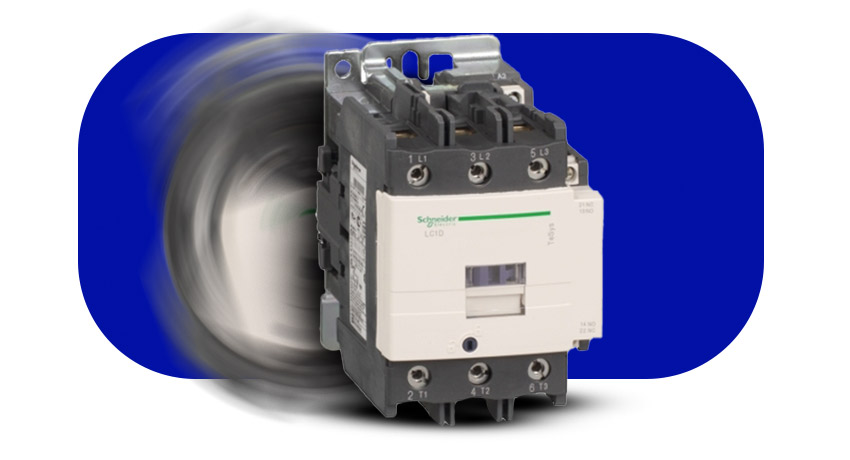

کنتاکتورهای سری TeSys Deca یکی از محصولات کاربردی اشنایدر الکتریک است که برای مصارف صنعتی مختلف از جمله موتورها تا 100 اسب بخار و بارهای غیر موتوری تا 160 آمپر طراحی می شود. این کنتاکتور برای استفاده در محیط های سخت مناسب بوده و نصب سریع و ایمنی را با استفاده از بلوک های ترمینال EverLink فراهم می کند.
ویژگی های اصلی این سری شامل موارد زیر است.

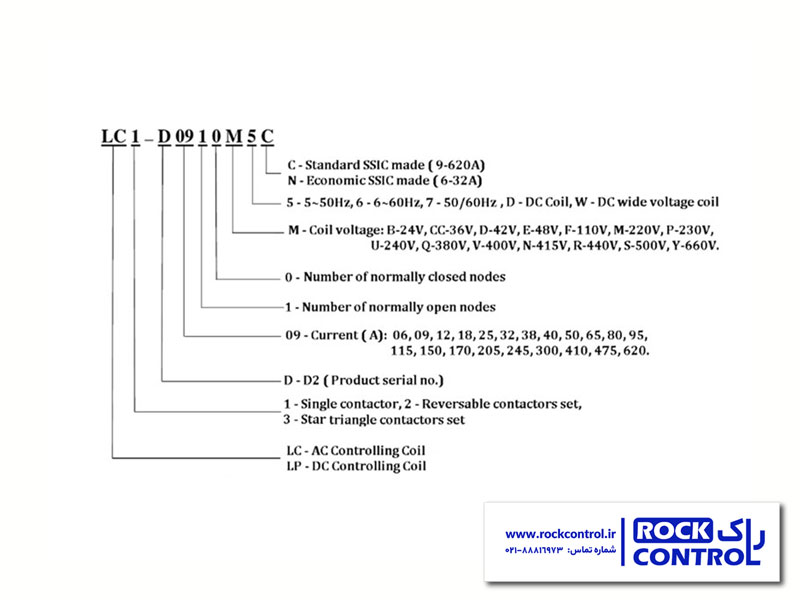

| کد | مفهوم هر مقدار | توضیح |
|---|---|---|
| LC | نوع بوبین کنترل | LC یعنی بوبین کنترل با برق AC است. |
| 1 | نوع کنتاکتور | عدد 1 مفهوم کنتاکتور تکی را نشان می دهد. عدد 2 یعنی ست کنتاکتور چپ/راست گرد است و 3 نشان دهنده نوع ستاره/مثلث است. |
| D | سری محصول | حرف D سری محصول را نشان می دهد. |
| 09 | جریان اسمی کنتاکتور | این عدد جریان اسمی کنتاکتور را مشخص می کند. |
| 1 | تعداد کنتاکت باز | این عدد نشانگر تعداد کنتاکت کمکی باز NO است. |
| 0 | تعداد کنتاکت بسته | نشانگر کنتاکت کمکی بسته است. NC |
| M | ولتاژ بوبین | حرف M ولتاژ بوبین را نشان می دهد. |
| 5 | فرکانس بوبین | عدد 5 یعنی بوبین برای فرکانس 50Hz طراحی شده است. |
| C | نوع ساخت/کلاس محصول | حرف C یعنی مدل استاندارد است و N نشان د هنده مدل اقتصادی است. |

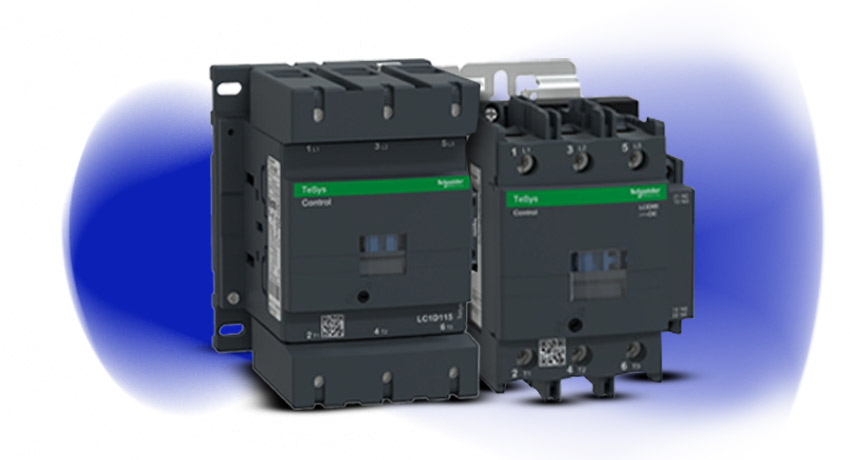

کنتاکتور TeSys Giga یکی از سری های قدرتمند است که برای کنترل موتورها تا جریان 800 آمپر (450 کیلووات) و سوئیچ کردن خطوط تا جریان 1050 آمپر طراحی شده است. این سری برای کاربردهای سنگین مانند سیستم های صنعتی بزرگ، تأسیسات آب و فاضلاب و ماشین آلات راهکاری مناسب به حساب می آید. از قابلیت های اصلی این کنتاکتور می توان به موارد زیر اشاره کرد.

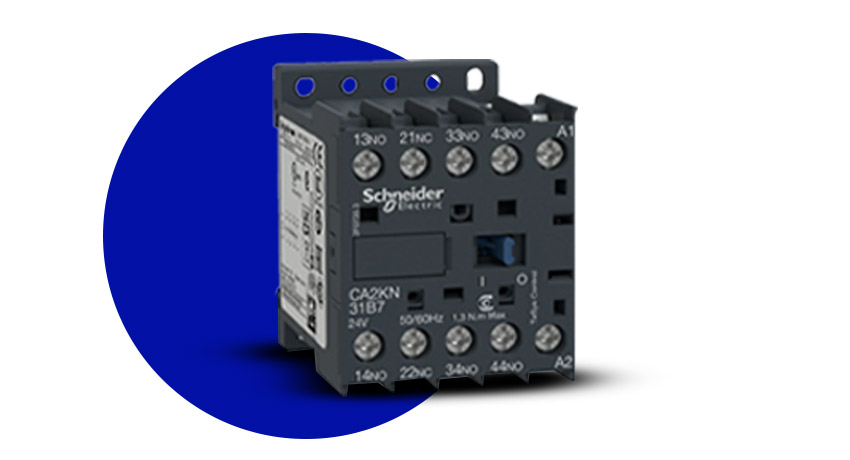

سری TeSys K، جزء مینی کنتاکتورهای اشنایدر است که برای کنترل موتورها با جریان تا 12 آمپر در AC-3 و بارهای مقاومتی تا 20 آمپر در AC-1 طراحی شده و با داشتن ابعاد کوچک و انعطاف پذیری بالا، انتخابی مناسب برای تابلوهای برق با فضاهای محدود می باشد. ویژگی های این مینی کنتاکتور به شرح زیر است.
این سری برای کاربردهای معکوس و غیر معکوس مناسب است و با استفاده از لوازم جانبی مشترک در تمامی محصولات TeSys، انعطاف پذیری بالا و کاهش نیاز به نگهداری را فراهم می کند.
ویژگی های اصلی این کنتاکتور شامل موارد زیر است.
لازم به ذکر است، این سری از کنتاکتور اشنایدر برای ساخت و ساز، زیر ساخت ها و بازارهای صنعتی مناسب است.
سری Type S برای سوئیچینگ بارهای مقاومتی مانند هیترها، خازن ها و موتورهای الکتریکی طراحی شده است و برای استارترها، روشنایی صنعتی و بارهای عمومی به کار می رود. ابعاد آن 00 تا 7 نما است و توانایی کار تا 600 ولت AC را دارد.

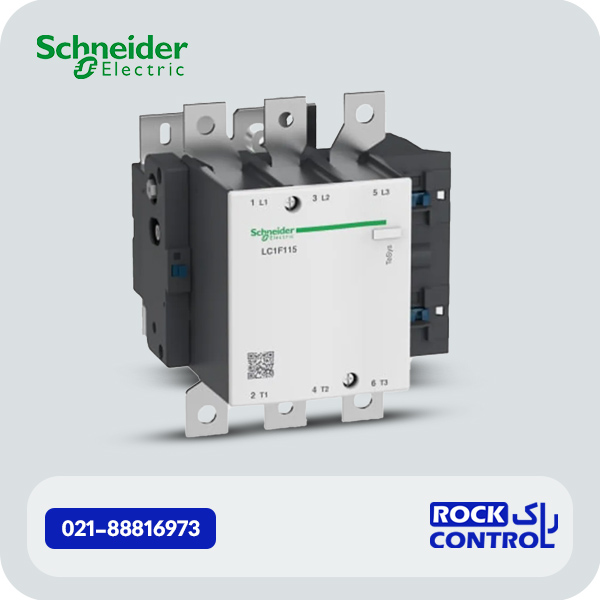

کنتاکتور سری TeSys F از محصولات پیشرفته اشنایدر الکتریک است و برای کاربردهای سنگین صنعتی طراحی می شود. این تجهیز قادر به راه اندازی موتورهای بزرگ و کنترل بارهای مقاومتی بوده و جریان اسمی آن در AC-3 تا حدود 800 آمپر و در AC-1 تا حدود 2100 آمپر می رسد. با طول عمر مکانیکی و الکتریکی بالا و مجموعه کاملی از لوازم جانبی، راهکاری مطمئن برای پروژه های صنعتی و تابلوهای قدرت می باشد. ویژگی های این کنتاکتور شامل موارد زیر است.
کنتاکتورهای Definite Purpose سری 8910 اشنایدر الکتریک، مناسب برای کاربردهای HVAC، تجهیزات غذایی و پردازش داده ها است. این کنتاکتورها با رنج جریان 20 تا 90 آمپر عرضه می شوند و طراحی جمع و جور و اتصالات سریع آن ها نصب و سیم کشی را راحت می کند.
کنتاکتورهای TeSys SK Miniature اشنایدر با ابعاد کامپکت برای کاربردهای عمومی تا 12 آمپر یا 3 اسب بخار طراحی شدهاند. این کنتاکتورها با طراحی خاص خود، انعطاف پذیری زیادی را ارائه می دهند و برای محیط هایی که فضای محدود دارند، استفاده می شوند. ویژگی های اصلی این کنتاکتور به صورت زیر است.
| سری | جریان AC-3 | کاربرد اصلی |
|---|---|---|
| TeSys K | تا ۱۲ آمپر | موتورهای کوچک |
| TeSys SK | تا ۱۲ آمپر | کاربرد عمومی سبک |
| TeSys Deca | تا ۱۵۰ آمپر | موتور تا ۱۰۰ اسب بخار |
| TeSys N | NEMA 00–7 | ساخت و ساز و زیر ساخت |
| 8910 | تا ۹۰ آمپر | HVAC و تجهیزات غذایی |
| TeSys F | تا ۸۰۰ آمپر | پمپ، فن، جرثقیل |
| TeSys Giga | ۱۱۵ تا ۸۰۰ آمپر | تأسیسات و صنایع بزرگ |
| Type S | NEMA 00–7 | هیتر، خازن، روشنایی |
تیغه یا کنتاکت کمکی Schneider یکی از قطعات جانبی مهم در سیستم های کنترل موتور و برق صنعتی است که امکان نظارت، سیگنال دهی و کنترل اضافی را در کنتاکتور فراهم می کند. این تیغه های کمکی از بخش جلو و کنار کنتاکتور متصل می شوند و اتصال ها از طریق ترمینال پیچی انجام می گیرد. همچنین این تیغه ها مطابق استاندارد بین المللی IEC 60947-5-1 به صورت کنتاکت 1NO + 1NC، کنتاکت 2NO + 2NC، کنتاکت 1NO + 3NC، کنتاکت 3NO + 1NC و کنتاکت 4NO توسط کمپانی اشنایدر تولید و ارائه می شوند.
راک کنترل به عنوان نماینده اشنایدر الکتریک در تهران تمامی تجهیزات برق صنعتی این برند را با قیمت مناسب، گارانتی معتبر رسمی و ضمانت اصالت کالا عرضه می کند. برای دریافت مشاوره تخصصی رایگان جهت خرید کنتاکتور اشنایدر می توانید، با کارشناسان واحد فروش راک کنترل تماس حاصل فرمایید.
