کلید اتوماتیک زیمنس در محدوده جریان 16 تا 1600 آمپر در نوع تک پل تا چهار پل طراحی و ارائه می شود. این بریکر در زمان طراحی تابلو برق به عنوان سیستم حفاظتی ایمن با قطع سریع مدار در زمان بروز خطای اتصال کوتاه و اضافه بار از تجهیزات توزیع برق، موتورها و ماشین آلات مورد استفاده قرار می گیرد. برای بهره مندی از خدمات مشاوره تخصصی رایگان جهت خرید کلید اتوماتیک زیمنس می توانید با کارشناسان واحد فروش مجموعه ما از طریق شماره تلفن 88329712-021 در ارتباط باشید.
دانلود کاتالوگ کلید اتوماتیک Siemens
| نام محصول | قیمت اصلی (تومان) |
|---|---|
| کلید اتوماتیک کامپکت 630 آمپر زیمنس کد 3VA1463-4EF32-0AA0 | 102.060.000 |
| کلید اتوماتیک 400 آمپر زیمنس کد 3VA2340-5HL32-0AA0 | 85.680.000 |
| کلید اتوماتیک 32 آمپر زیمنس کد 3VA1132-4EE36-0AA0 | 15.120.000 |
| کلید اتوماتیک 40 آمپر زیمنس کد 3VA1140-4EE36-0AA0 | 15.120.000 |
| کلید اتوماتیک 63 آمپر زیمنس کد 3VA1163-4EE36-0AA0 | 35.810.000 |
| کلید اتوماتیک 80 آمپر زیمنس کد 3VA1180-4EE36-0AA0 | 37.500.000 |
| کلید اتوماتیک کامپکت 80 آمپر زیمنس کد 3VA1180-3EE36-0AA0 | 15.120.000 |
| کلید اتوماتیک کامپکت 100 آمپر زیمنس کد 3VA1110-3EE36-0AA0 | 18.650.000 |
| کلید اتوماتیک 100 آمپر زیمنس کد 3VA1110-4EE36-0AA0 | 41.780.000 |
| کلید اتوماتیک 125 آمپر زیمنس کد 3VA1112-3EE36-0AA0 | 27.720.000 |
| کلید اتوماتیک 125 آمپر زیمنس کد 3VA1112-4EE36-0AA0 | 41.780.000 |
| کلید اتوماتیک کامپکت 160 آمپر زیمنس کد 3VA1116-3EE36-0AA0 | 32.760.000 |
| کلید اتوماتیک 160 آمپر زیمنس کد 3VA1116-4EE36-0AA0 | 43.480.000 |
| کلید اتوماتیک کامپکت 200 آمپر زیمنس کد 3VA1220-4EF32-0AA0 | 61.390.000 |
| کلید اتوماتیک کامپکت 250 آمپر زیمنس کد 3VA1225-4EF32-0AA0 | 61.390.000 |
| کلید اتوماتیک 400 آمپر زیمنس کد 3VA1340-4EF32-0AA0 | 71.820.000 |
| کلید اتوماتیک کامپکت 320 آمپر زیمنس کد 3VA1332-4EF32-0AA0 | 71.820.000 |
| کلید اتوماتیک کامپکت 500 آمپر زیمنس کد 3VA1450-4EF32-0AA0 | 93.240.000 |
| کلید اتوماتیک کامپکت 1000 آمپر زیمنس کد 3VA2710-5AB03-0AA0 | تماس بگیرید |

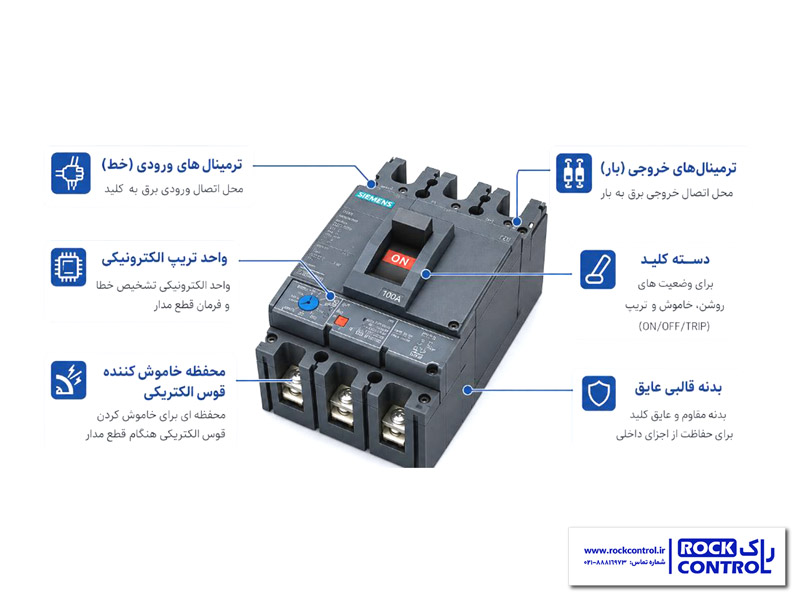

کلید اتوماتیک توانایی قطع جریان برق در مواقع خطا و برقراری مجدد آن پس از رفع مشکل را دارد.
کلید اتوماتیک برند زیمنس در سری های مختلف به صورت زیر طراحی و تولید می شود.

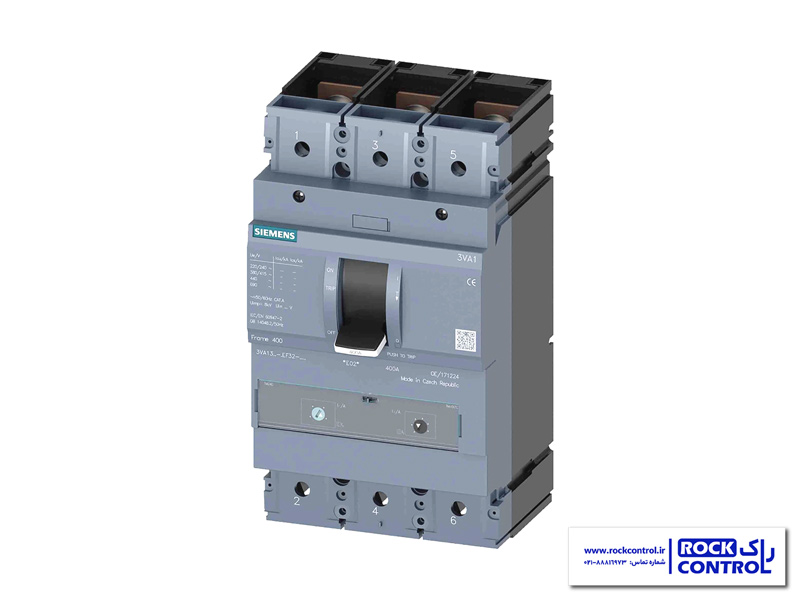

کلید اتوماتیک کامپکت سری 3VA1 مجهز به مکانیزم تریپ (قطع کننده) حرارتی-مغناطیسی است و با ابعاد فشرده و عمق 70 میلی متر، در مکان هایی با محدودیت فضا به راحتی نصب می شود. همچنین دارای درپوش 45 میلی متری است که در تابلوهای توزیع تا جریان 250 آمپر قابل استفاده است. از قابلیت های کلید MCCB می توان به موارد زیر اشاره کرد.
در جدول زیر اطلاعات مربوط به زیر سری های کلید اتوماتیک 3VA1 قرار گرفته است.
| سری ها | 3VA10 | 3VA11 | 3VA11 |
|---|---|---|---|
| تعداد پل | 3/4 پل | تک پل | دو پل |
| سایز | 100 | 160 | 160 |
| محدوده جریان | 16 تا 100 آمپر | 16 تا 160 آمپر | 16 تا 160 آمپر |
| ولتاژ کاری | 690 ولت | 415 ولت | 415 ولت |
| ولتاژ عایقی | 800 ولت | 500 ولت | 500 ولت |
| تحمل ولتاژ ضربه ای | 8 کیلوولت | 8 کیلوولت | 8 کیلوولت |
| سری ها | 3VA12 | 3VA13 | 3VA14 | 3VA15 |
|---|---|---|---|---|
| تعداد پل | 3/4 پل | 3/4 پل | 3/4 پل | 3/4 پل |
| سایز | 160 | 250 | 400 | 630 |
| محدوده جریان | 16 تا 160 آمپر | 160 تا 250 آمپر | 320 تا 400 آمپر | 500 تا 630 آمپر |
| ولتاژ کاری | 690 ولت | 690 ولت | 690 ولت | 690 ولت |
| ولتاژ عایقی | 800 ولت | 800 ولت | 800 ولت | 800 ولت |

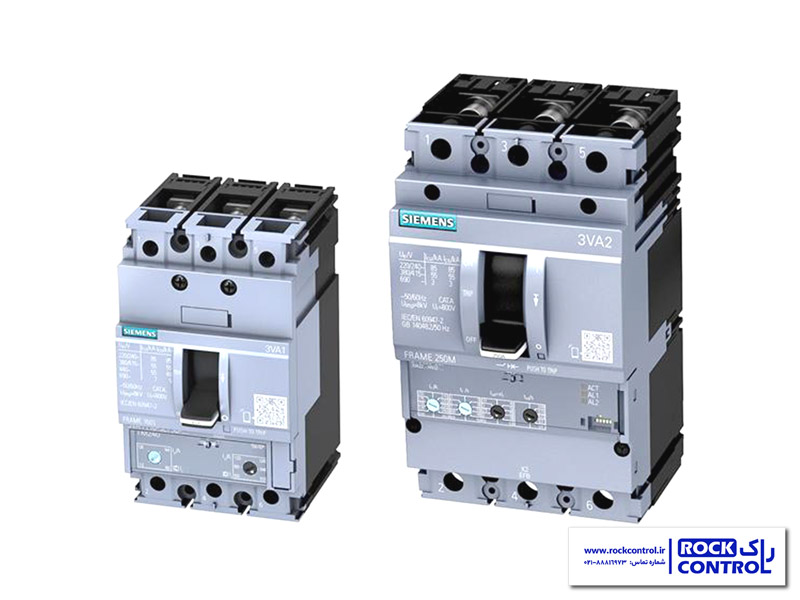

کلید اتوماتیک سری 3VA2 زیمنس در محدوده جریان 25 تا 1250 آمپر با قابلیت اتصال به سیستم های ارتباطی برای کاربردهای AC طراحی شده است و از امکانات اندازه گیری داخلی برخوردار است. این کلید MCCB بدون کاهش ظرفیت جریان، تا دمای 50+ درجه سانتی گراد در کاربردهای صنعتی و زیرساختی مورد استفاده قرار می گیرد و دارای واحد حفاظتی الکترونیکی یا ETU است.

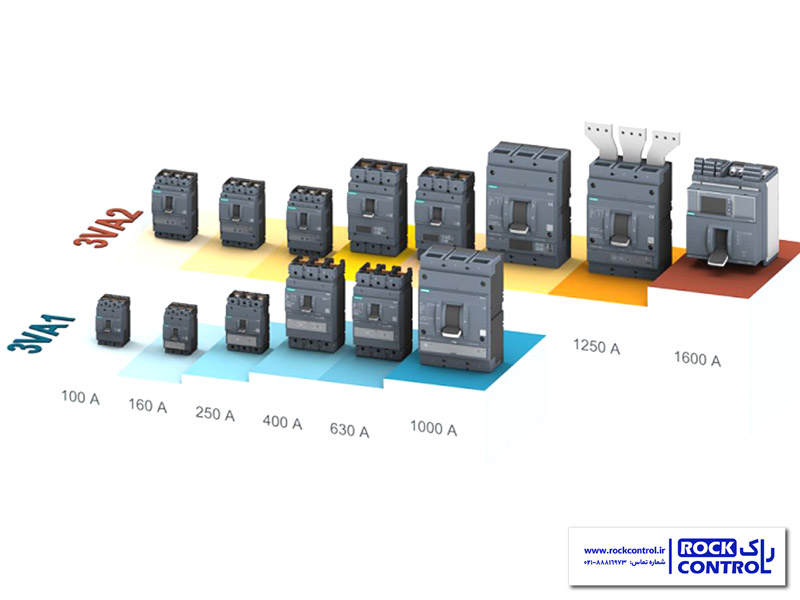

نکته: سری 3VA1 و 3VA2 هر دو از سری 3VA هستند اما سری 3VA2 قابلیت های پیشرفته تری دارد.
در جدول، زیر سری های کلید اتوماتیک 3VA2 قرار گرفته است.
| مشخصات | 3VA20 | 3VA21 | 3VA22 |
|---|---|---|---|
| تعداد پل | 3/4 پل | 3/4 پل | 3/4 پل |
| سایز | 100 | 160 | 250 |
| جریان | 25 تا 100 آمپر | 25 تا 160 آمپر | 160 تا 250 آمپر |
| ولتاژ کاری | 690 ولت | 690 ولت | 690 ولت |
| ولتاژ عایقی | 800 ولت | 800 ولت | 800 ولت |
| ولتاژ تحمل ضربه ای | 8 کیلوولت | 8 کیلوولت | 8 کیلوولت |
| مشخصات | 3VA23 | 3VA24 | 3VA25 | 3VA26 | 3VA27 |
|---|---|---|---|---|---|
| تعداد پل | 3/4 پل | 3/4 پل | 3/4 پل | 3/4 پل | 3/4 پل |
| سایز | 400 | 630 | 1000 | 1250 | 1600 |
| محدوده جریان | 250 تا 400 آمپر | 400 تا 630 آمپر | 630 تا 1000 آمپر | 1250 آمپر | 800 تا 1600 آمپر |
| ولتاژ کاری | 690 ولت | 690 ولت | 690 ولت | 690 ولت | 690 ولت |
| ولتاژ عایقی | 800 ولت | 800 ولت | 800 ولت | 800 ولت | 1000 ولت |
کلید اتوماتیک 3VA27 برای حفاظت از خطوط، موتورها، استارترها در سیستم های توزیع برق فشار ضعیف کاربرد دارد و تا جریان 1600 آمپر براساس استاندارد IEC طراحی و ارائه می شود. از ویژگی های این مدل از کلید اتوماتیک می توان به موارد زیر اشاره کرد.

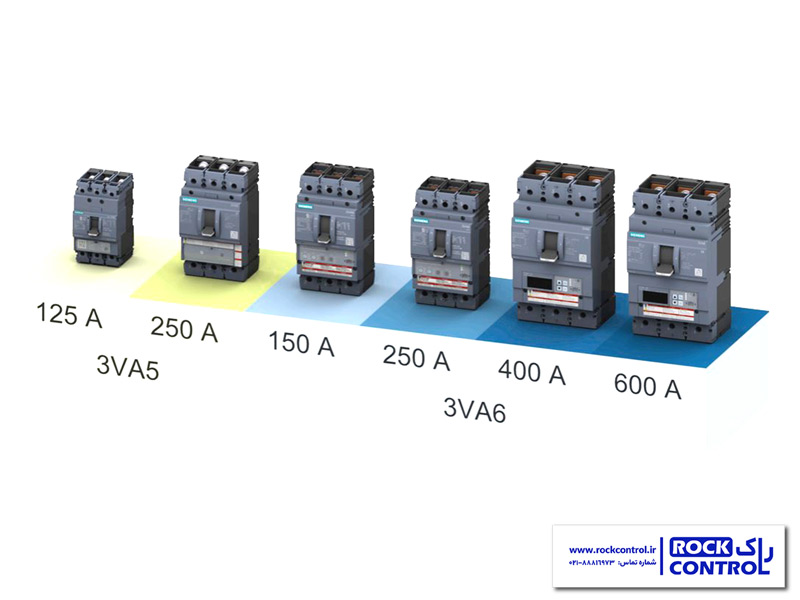

کلید اتوماتیک سری 3VA5 با محدوده جریان 15 تا 600 آمپر، مجهز به واحد حفاظتی (حرارتی-مغناطیسی) است و با ظرفیت قطع 25 تا 100 کیلوآمپر (480 ولت) و 18 تا 35 کیلوآمپر (600 ولت) برای کلیدهای 2 و 3 پل و همچنین 25 تا 50 کیلوآمپر (277 ولت) و 14 کیلوآمپر (347 ولت) برای کلیدهای تک پل کار می کند. همچنین از لوزم جانبی داخلی ماژولار با عملکردهای متنوع پشتیبانی می کند و برای ولتاژ های AC/DC مناسب است.
کلیدهای اتوماتیک 3VA6 با ظرفیت قطع بالا و امکان اتصال به سیستم های ارتباطی در نوع 3 و 4 پل طراحی می شوند. این بریکر هم به صورت ثابت و هم در حالت کشویی قابل نصب است و مجهز به واحد حفاظت الکترونیکی می باشد. همچنین از امکانات ارتباطی بعد از نصب برای واحدهای حفاظتی سری ETU 5 و ETU 8 برخوردار است.

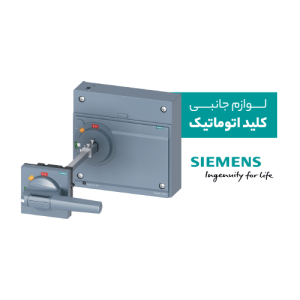

برای ارتقاء کارایی و افزایش توان عملیاتی کلیدهای اتوماتیک زیمنس، لوازم جانبی مختلفی طراحی و تولید شده است که به طور خاص برای بهینه سازی عملکرد این کلیدها در شرایط مختلف مورد استفاده قرار می گیرند. این تجهیزات جانبی به کاربران امکان می دهد که کلیدهای اتوماتیک را متناسب با نیازهای خاص خود تنظیم کنند. در ادامه به معرفی کاربردی ترین لوازم جانبی کلید اتوماتیک زیمنس می پردازیم.
این سوئیچ ها به طور خاص برای ثبت وضعیت تیغه های کلید اتوماتیک طراحی شده‌اند. آن ها اطلاعات مربوط به وضعیت کلید کامپکت را جمع آوری و به سیستم های نظارتی مانند PLC ارسال می کنند. این ویژگی کمک می کند تا مدیریت وضعیت کلیدها به شکل دقیق تر و به روزتری انجام شود.
کنتاکت ها به کلید اتوماتیک اضافه می شوند تا اطلاعات وضعیت کنتاکت ها یا سیگنال های کنترلی اضافی را ایجاد کنند. SIEMENS برای مدل های مختلف MCCB کنتاکت های کمکی متنوعی عرضه کرده است تا بتوانند نیازهای متفاوت کاربران را پاسخ دهند.
این سوئیچ ها برای انتقال بار الکتریکی از یک منبع تغذیه به منبع دیگر مانند انتقال از شبکه اصلی برق به ژنراتور پشتیبان یا UPS، استفاده می شوند. همچنین با ابعاد جمع و جور و سرعت عملکرد بالا، یک انتخاب مناسب برای مدیریت بار در شرایط خاص به حساب می آید.
این تجهیزات زمانی فعال می شوند که؛ کلید کامپکت وارد وضعیت تریپ (قطع شدن) شود و برای ارسال هشدار در مورد وقوع خطا در سیستم، اطلاعات را به بخش های کنترل و نظارت ارسال می کنند.
در صورت قطع شدن مدار به دلیل خطای رخ داده از سمت تریپ یونیت، این سوئیچ ها سیگنال هشدار دهنده‌ای ارسال می کنند. این هشدار می تواند برای نمایش خطا در اتاق فرمان یا ارسال به PLC استفاده شود.
این تجهیزات تا زمانی فعال می شود که؛ کلید اتوماتیک به دلیل وقوع اتصال کوتاه مدار را قطع کند. این تجهیزات هشدار لازم را برای وقوع اتصال کوتاه در مدار ارائه می دهند. قبل از اینکه کلید کامپکت به وضعیت ON منتقل شود، عملکرد تریپ باید با تایید و ریست دستی خطا بازنشانی شود.
در صورت نیاز به کنترل از راه دور کلید اتوماتیک، شنت تریپ به عنوان یک تجهیز جانبی عمل می کند. این سیستم به ویژه در مواردی که نیاز به قطع اضطراری مدار است، بسیار کارآمد است و عملکردی مشابه کنتاکتور را فراهم می آورد.
این رله ها برای شناسایی افت ولتاژ در سیستم به کار می روند. در صورتی که ولتاژ پایین تر از حد تنظیم شده قرار گیرد، رله به طور خودکار کلید اتوماتیک را خاموش می کند. در سیستم هایی که کاهش ولتاژ می تواند موجب خطر یا آسیب شود، رله ها کارایی بسیار زیادی دارند. در نهایت نصب و استفاده از این لوازم جانبی باید فقط توسط افراد متخصص و آگاه به دستورالعمل های ایمنی انجام شود، چرا که استفاده نادرست از این تجهیزات ممکن است منجر به آسیب به کلید یا سایر تجهیزات سیستم شود.
برای دریافت جدیدترین قیمت کلید اتوماتیک زیمنس و خرید محصولات اصلی می توانید با کارشناسان فروش ما در راک کنترل به عنوان نمایندگی زیمنس تماس بگیرید.
