کلید حرارتی اشنایدر (MPCB) به عنوان راهکاری مناسب برای حفاظت موتورهای الکتریکی و تابلوهای برق صنعتی طراحی و تولید میشود. این کلید میتواند، از موتورهای تک فاز و سه فاز در برابر خطاهای اضافه بار، اتصال کوتاه محافظت کند و عملکرد قابل اطمینان و ایمنی را در کاربریهای مختلف ارائه دهد.
| شناسه محصول | قیمت اصلی |
|---|---|
| GV2ME02 | 7,730,000 |
| GV2ME03 | 6,800,000 |
| GV2ME04 | 6,380,000 |
| GV2ME05 | 5,700,000 |
| GV2ME06 | 5,130,000 |
| GV2ME07 | 5,130,000 |
| GV2ME08 | 5,130,000 |
| GV2ME10 | 5,130,000 |
| GV2ME14 | 5,400,000 |
| GV2ME16 | 5,450,000 |
| GV2ME20 | 6,400,000 |
| GV2ME21 | 6,490,000 |
| GV2ME22 | 6,760,000 |
| GV2ME32 | 8,960,000 |
| GV3P18 | 39,000,000 |
| GV3P25 | 34,000,000 |
| GV3P40 | 20,800,000 |
| GV3P50 | 22,700,000 |
کلیدهای حرارتی اشنایدر در سریهای زیر طراحی و ساخته میشوند.

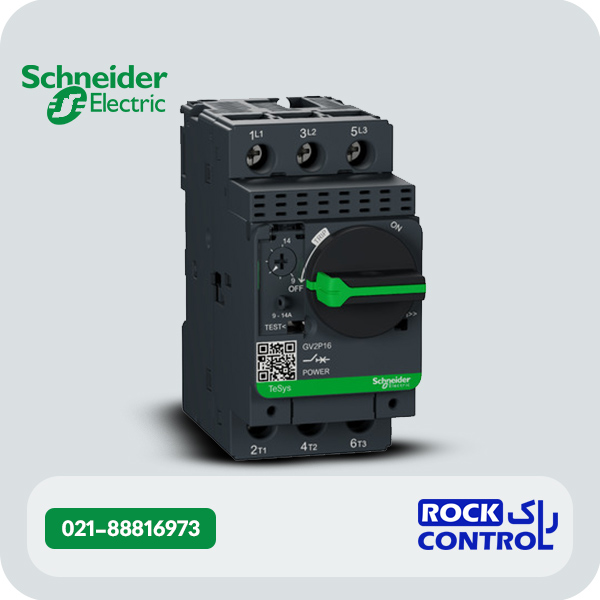

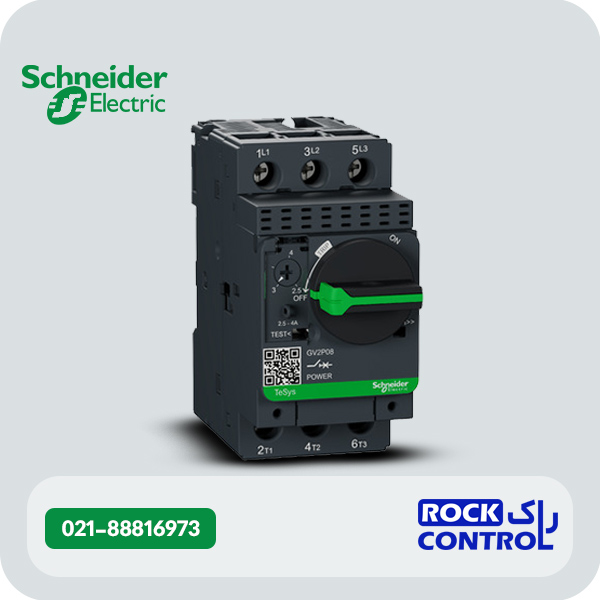

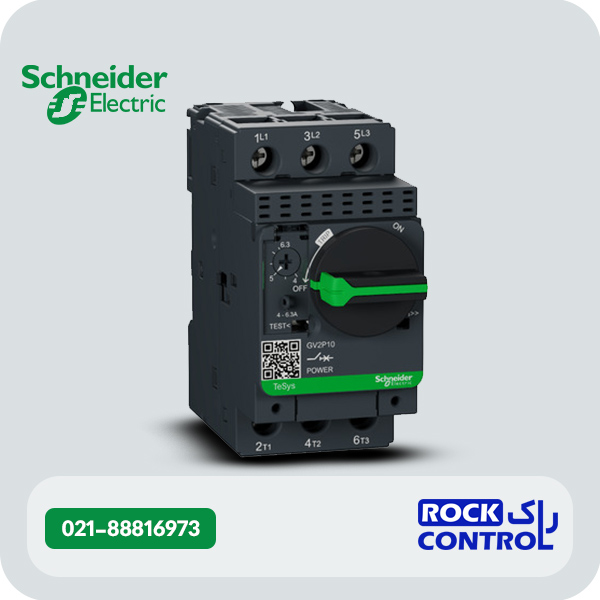

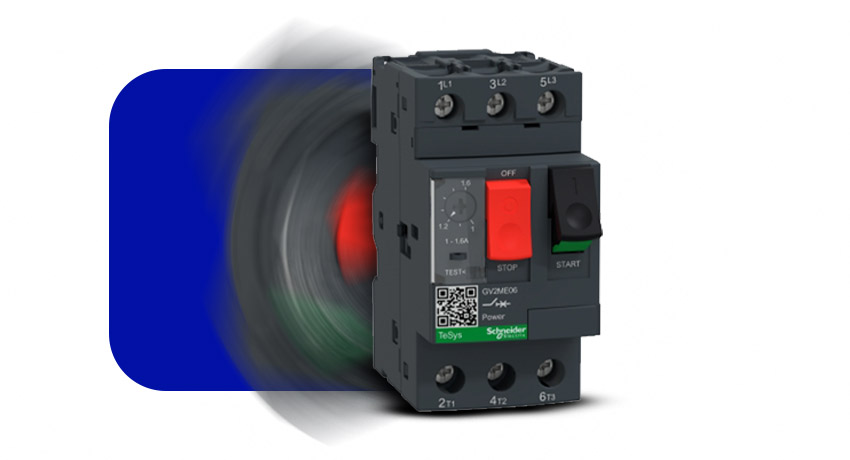

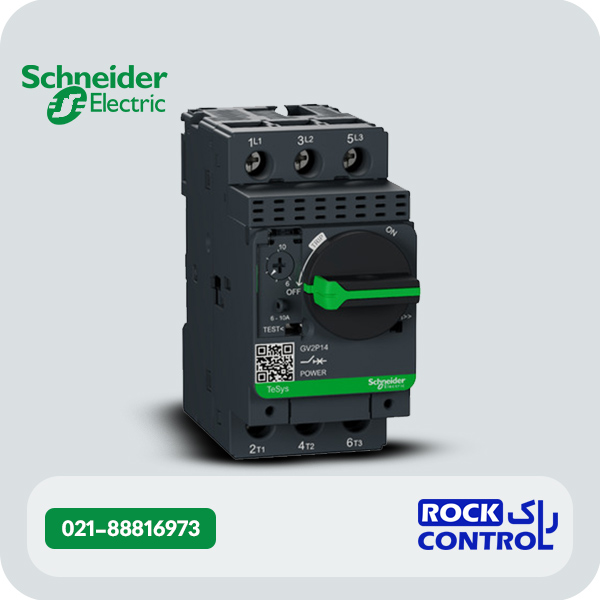

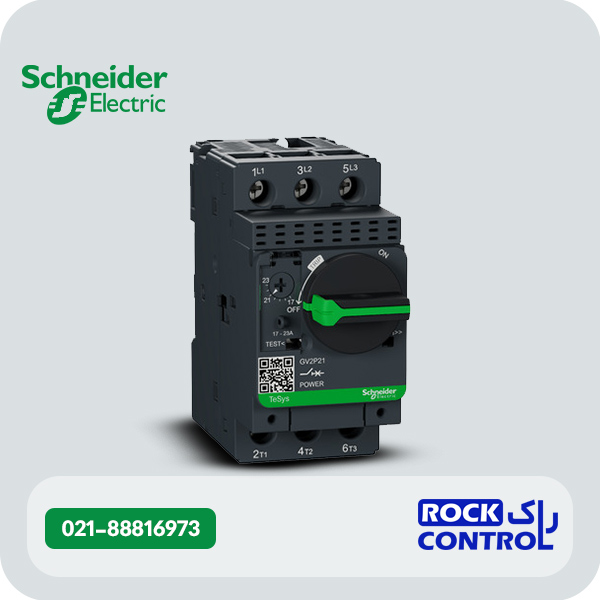

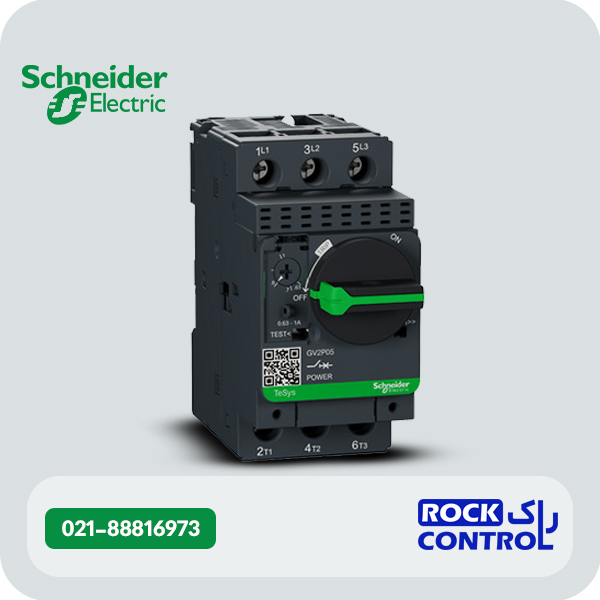

کلید حرارتی سری GV2 اشنایدر، یکی از تجهیزات پر کاربرد برای راه اندازی و حفاظت موتورهای الکتریکی کوچک است. این کلیدها در محدوده جریان 0.1 تا 32 آمپر طراحی میشوند و با طیف وسیعی از تجهیزات جانبی مانند کنتاکتهای کمکی، شستیها و اتصال مستقیم به کنتاکتور سازگار میباشند. همچنین به عنوان محافظ موتور ایمن برای حفاظت و کنترل موتورهایی با توان 0.06 تا 11 کیلووات به کار میرود. زیر دسته و مدلهای کاربردی این سری شامل GV2RT ،GV2P ،GV2ME است.
کلید حرارتی GV3 اشنایدر یک کلید مجهز به فناوری (حرارتی-مغناطیسی) با قدرت قطع بالا است، که از ظرفیت قطع جریان اتصال کوتاه تا 100 کیلوآمپر و محدوده جریان 9 تا 80 آمپر برخوردار میباشد. این نوع کلید برای محافظت از موتورهای صنعتی متوسط طراحی و تولید میشود. اتصال کلید GV3 با استفاده از پیچهای BTR و سیستم Everlink صورت میگیرد. این قابلیت موجب میشود، کابلها بهصورت محکم و استاندارد بسته شوند و با افزایش دما و حرارت اتصالات شل نشود. بنابراین کلید در برابر گرمای بالا، لرزش و ضربههای مکانیکی مقاومت بالایی دارد و از قطع ناگهانی مدار جلوگیری میکند. همچنین این نوع کلید حرارتی GV3 با ترمینالهای کشویی (Lug Terminal) نیز عرضه میشود، که نصب آن را در محیطهای صنعتی با نوسان و حساسیت بالا تایید میکند. از زیر دستههای این سری میتوان به؛ مدلهای GV3-ME و GV3-P اشاره کرد.

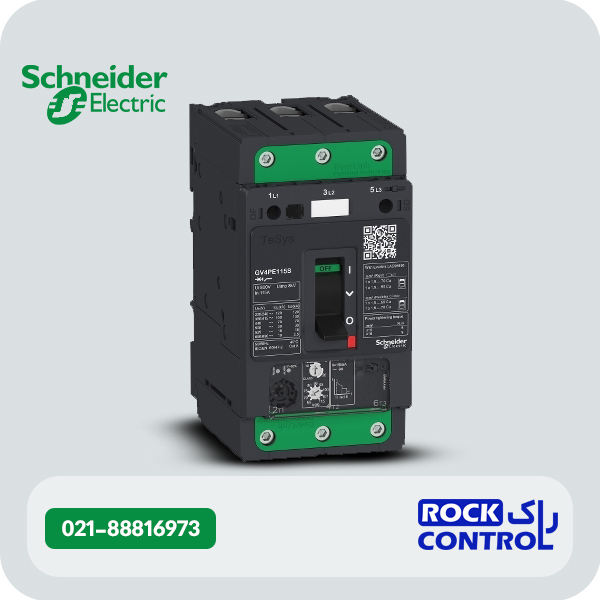

کلید حرارتی سری GV4 اشنایدر در رنج جریان 0.8 تا 115 آمپر مناسب حفاظت از موتورهایی در محدوده توان 0.25 تا 55 کیلووات در ولتاژ 400 ولت طراحی و ارائه میشود. این تجهیز با ابعاد کامپکت از مقاومت بالایی برخوردار است. در واقع مدار الکتریکی داخلی آن در شناسایی خطاهای سیستم دقت بسیاری دارد و بعد از تشخیص آلارم میدهد. این کلید دارای زیر دستههای GV4L ،GV4P ،GV4PEM ،GV4PB با امکانات گسترده است.

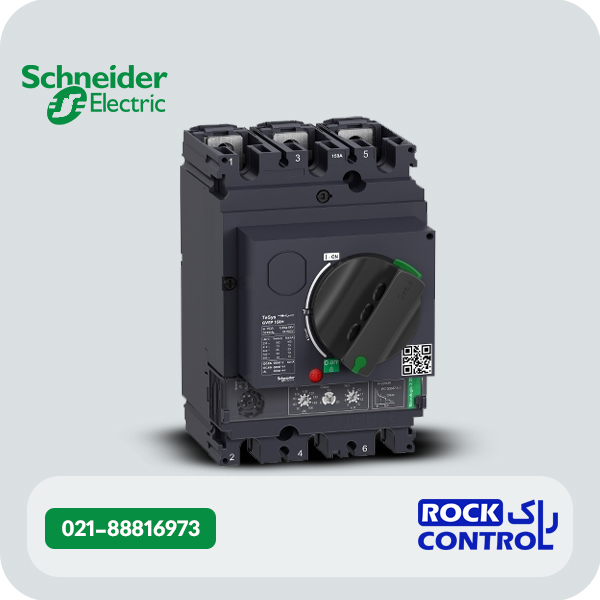

کلید حرارتی سری GV5 و GV6 اشنایدر تا جریان 500 آمپر برای حفاظت موتورهایی با رنج توان 110 تا 250 کیلووات در ولتاژ 400 ولت مناسب میباشد. این سری از کلیدها واحد قطع (حرارتی-مغناطیسی) پیشرفته دارند و میتوانند از موتور در برابر اضافه بار (با کلاس قطع Class 5،10،20) حفاظت موثری داشته باشد.

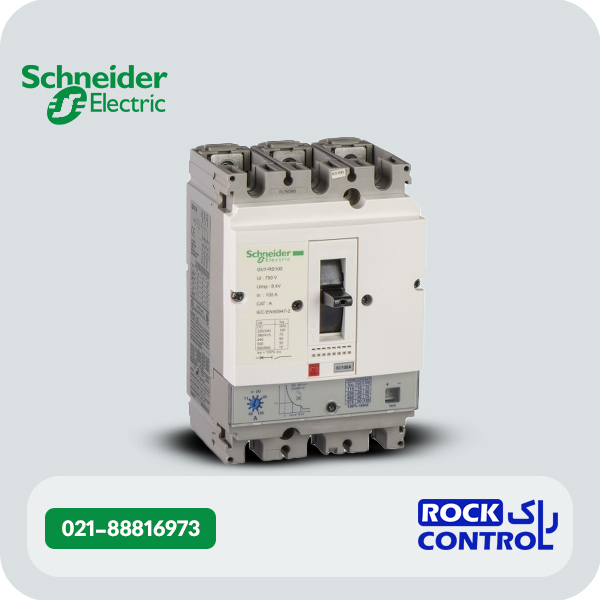

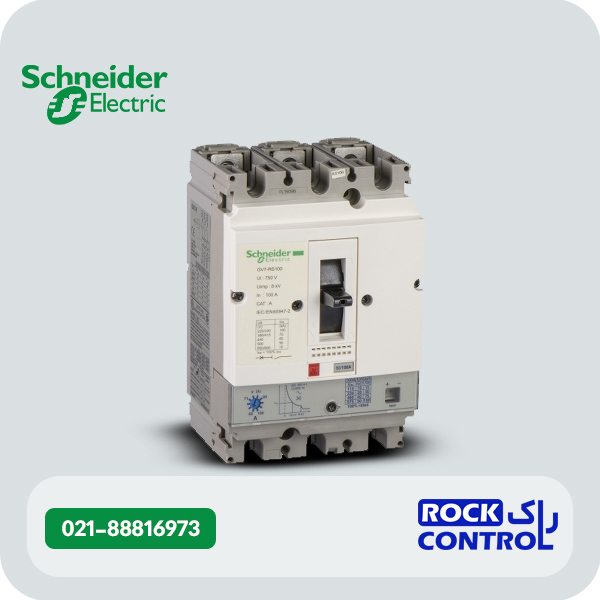

کلید حرارتی GV7 اشنایدر با محدوده جریان 15 تا 220 آمپر با ترمینالهای پیچ دار (Screw Clamp) برای اتصال شینه (Bar) و کانکتورهای کشویی طراحی و عرضه میشود. همچنین زیر دسته GV7-R توسط اهرم نوسانی کنترل میشود و در مدلهای GV7-RE و GV7-RS با امکانات پیشرفتهتر کار میکند.
| سری کلید حرارتی اشنایدر | رنج جریان عملیاتی (A) | توان موتور (kw) | ویژگیها | کاربرد اصلی |
|---|---|---|---|---|
| GV2 | 0.1 تا 32 | 0.06 تا 11 | قابلیت اتصال تجهیزات جانبی، ترمینالعای قابل اتصال مستقیم به کنتاکتور | موتورهای کوچک تا متوسط |
| GV3 | 9 تا 80 | 2.2 تا 37 | قدرت قطع بالا، ترمینال کشویی و پیچ BTR | موتورهای صنعتی متوسط |
| GV4 | 0.8 تا 115 | 0.25 تا 55 | ابعاد کامپکت، دقت بالا در تشخیص خطا | موتورهای متوسط تا نیمه سنگین |
| GV5/GV6 | 150 تا 500 | 110 تا 250 | واحد قطع حرارتی مغناطیسی پیشرفته، کلاس قطع 5/10/20 | موتورهای سنگین |
| GV7 | 12 تا 220 | تا 250 | ترمینالهای پیچی و کشویی، مدلهای پیشرفته با اهرم نوسان | موتورهای بزرگ و صنعتی |
کلید حرارتی این برند تنها در نوع سه فاز طراحی و ارائه میشود و برای استفاده از کلید حرارتی تک فاز اشنایدر، نیاز است از فازها بهصورت مجزا استفاده شود و نمیتوان، برق تک فاز را بهصورت مستقیم به سیمها داد. با رعایت این موارد امکان استفاده از کلید حرارتی سه فاز در حالت تک فاز فراهم میشود.
کلید حرارتی سه فاز اشنایدر برای جابهجایی بارهایی با ولتاژ بالا ارائه میشود و در پروژههای صنعتی برای تغذیه موتورهای الکتریکی بزرگ کاربرد دارد. در واقع ولتاژ عملیاتی آنها در محدوده 380 ولت است. با توجه به موارد ذکر شده، قیمت کلید حرارتی سه فاز اشنایدر تحت تاثیر عواملی مانند محدوده جریان، قدرت قطع و تجهیزات جانبی متفاوت است.
در ادامه مشخصات چند مدل کاربردی و پرفروش کلید حرارتی اشنایدر را بیان میکنیم.
| کد محصول | رنج جریان اسمی | جریان قطع مغناطیسی(A) | توان موتور (kw) |
|---|---|---|---|

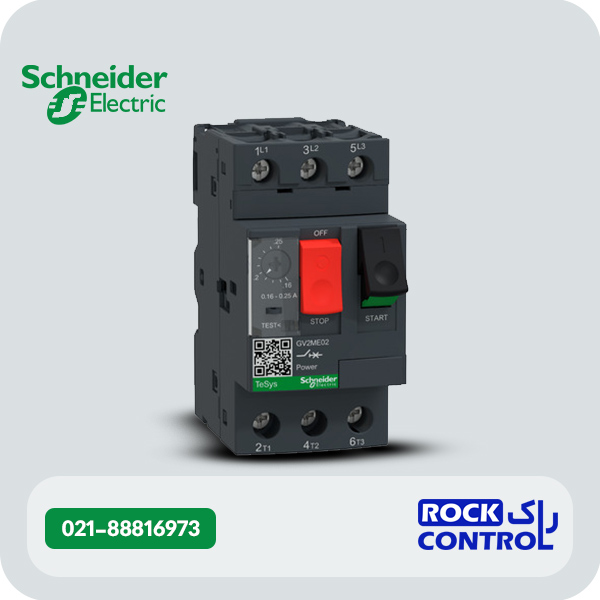

| GV2ME02 | 0.16 تا 0.25 | 2.4 | 0.06 |

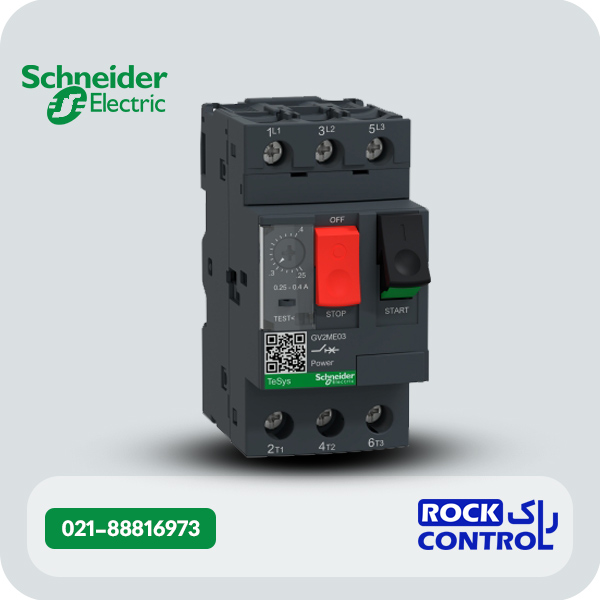

| GV2ME03 | 0.25 تا 0.4 | 5 | 0.09 |
| GV2ME04 | 0.4 تا 0.63 | 8 | 0.12 تا 0.18 |
| GV2ME05 | 0.63 تا 1 | 13 | 0.25 تا 0.37 |
| GV2ME06 | 1 تا 1.6 | 22.5 | 0.37 تا 0.55 |
| GV2ME07 | 1.6 تا 2.5 | 33.5 | 0.75 |
| GV2ME08 | 2.5 تا 4 | 51 | 1.1 تا 1.5 |
| GV2ME10 | 4 تا 6.3 | 78 | 2.2 |
| GV2ME14 | 6 تا 10 | 138 | 3 تا 4 |
| GV2ME16 | 9 تا 14 | 170 | 5.5 |
| GV2ME20 | 13 تا 18 | 223 | 7.5 |
| GV2ME21 | 17 تا 23 | 327 | 9 |
| GV2ME22 | 20 تا 25 | 327 | 11 |
| GV2ME32 | 24 تا 32 | 416 | 15 |
| GV3P40 | 30 تا 40 | 560 | 18.5 |
| GV3P50 | 37 تا 50 | 700 | 22 |
| GV3P65 | 48 تا 65 | 910 | 30 |
| GV3P73 | 62 تا 73 | 1120 | 37 |
برای خرید و دریافت قیمت کلید حرارتی اشنایدر با شرکت فنی مهندسی راک کنترل تماس حاصل فرمایید.
نحوه عملکرد کلید حرارتی اشنایدر به چه صورتی است و چه کاربردهایی دارد؟
کلید حرارتی اشنایدر قطعهای کاربردی برای حفاظت موتورهای الکتریکی است، که در برابر خطای اضافه بار و اتصال کوتاه مورد استفاده قرار میگیرد. از این تجهیز در تابلوهای برق صنعتی مختلف استفاده میشود.
چگونه جریان اسمی مناسب و استاندارد کلید حرارتی اشنایدر را انتخاب کنم؟
جریان اسمی کلید حرارتی باید با جریان اسمی موتور و تجهیزی که میخواهد، از آن حفاظت کند، مطابقت داشته باشد.
امکان تنظیم جریان در کلید حرارتی فراهم است؟
بله، اکثر مدلهای کلید حرارتی اشنایدر دارای امکانات تنظیم جریان و زمان تاخیر میباشند. این مزیت به شما امکان میدهد، تا براساس نیاز سیستم و موتور کلید را تنظیم کنید.
چطور مدل مناسبی از کلید حرارتی اشنایدر را انتخاب کنم؟
با توجه به نوع بار، جریان و ولتاژ مورد نیاز پروژه خود، میتوانید با کارشناسان مجموعه ما در راک کنترل تماس بگیرید و از خدمات مشاوره تخصصی رایگان استفاده نمایید.
امکان اتصال کلید حرارتی اشنایدر به سیستمهای اتوماسیون صنعتی وجود دارد؟
بله، اکثر سریهای کلید حرارتی برند اشنایدر با سیستمهای اتوماسیون صنعتی سازگار هستند و به راحتی در سیستمها به کار میروند. البته در بعضی مدلها از سری GV2 و GV3 برای اتصال به سیستمهای اتوماسیون نیاز به رله کمکی و کنتاکتور است.
آیا میتوانم، کلید حرارتی را بهصورت آنلاین خریداری کنم؟
بله، شما میتوانید، به راحتی از طریق وب سایت فروشگاه راک کنترل کلید حرارتی را بهصورت آنلاین تهیه نمایید.
آیا کلید حرارتی برند اشنایدر، برای استفاده در محیطهای حساس و پیچیده صنعتی مناسب است؟
بله، کلیدهای حرارتی اشنایدر با طراحی مقاوم، قابل استفاده در محیطهای سخت و پیچیده صنعتی هستند و عملکرد ایمن و قابل اطمینانی ارائه میدهند.
