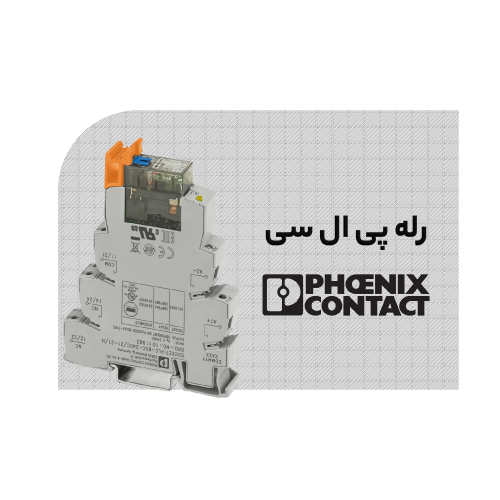

رله پی ال سی فونیکس نوعی قطعه برقی و الکتریکی است که وظیفه برقراری ارتباط میان ورودی و خروجی کنترل کننده برنامه پذیر و منطقی PLC را برعهده دارد. این رله در مدلهای الکترومکانیکی و جامد توسط برند فونیکس آلمان طراحی و ارائه میشود. کارکرد دقیق رله PLC الکترومکانیکی به کمک سیم پیچ و تیغه مغناطیسی صورت میگیرد. همچنین رله PLC در نوع جامد توسط قطعات نیمه رسانا و نیمه هادی همچون دیود، تریاک و ترانزیستور عمل میکند و دارای دوام و عمر عملیاتی بیشتر، دقت و سرعت بالاتر و حساسیت کمتری به نویز است.
کاربرد اساسی رله در مدارات پی ال سی جهت تفکیک و حفاظت از I/O ( ورودی و خروجی ) پی ال سی در موقعیتهای بروز جریان بیش از حد و ولتاژ آسیب زا است. علاوهبر حفاظت، رله امکان مدیریت و کنترل چند خروجی را از طریق یک ورودی مشخص دارد. این فرآیند در ساده کردن مدارها و همچنین صرفهجویی در هزینههای سخت افزاری تأثیرگذار است. برای دریافت مشاوره تخصصی رایگان و خرید PLC با همکاران فروش ما در راک کنترل تماس بگیرید. تمامی محصولات رله پی ال سی این برند توسط نمایندگی فونیکس در ایران راک کنترل ارائه میشود.
تقسیم بندی رله PLC فونیکس با توجه به تعداد تماس (کنتاکت)
این رله پی ال سی با توجه به تعداد تماس (کنتاکت) در مدلهای مختلفی طراحی و تولید میشود.
رله SPST این نوع رله دارای یک کنتاکت یا تماس باز و یا بسته است و میتواند یک خروجی را از طریق یک ورودی کنترل نماید.
رله SPDT این نوع رله دارای یک کنتاکت نرمال باز و یک کنتاکت نرمال بسته است و امکان کنترل میان دو عدد خروجی پی ال سی را به کمک یک عدد ورودی دارد.
رله DPST این تجهیز رله از دو عدد کنتاکت باز و یا دو عدد کنتاکت بسته نرمال تشکیل میشود و قادر به کنترل دو عدد خروجی از طریق یک عدد ورودی بهصورت همزمان است.
رله DPDT این نوع از رله، دارای دو عدد کنتاکت باز و دو کنتاکت بسته نرمال است که میتواند با یک عدد ورودی میان دو جفت خروجی کنترل و نظارت نماید.
در ادامه برای آشنایی بیشتر با کارکرد هر کدام از رلهها به بیان مثالی میپردازیم. به عنوان مثال، در صورتیکه بخواهیم لامپی را با یک عدد سوئیچ یا کلید با تأخیر روشن نماییم، امکان استفاده از رله در نوع SPDT همراه با تایمری وجود دارد. حال برای روشن و خاموش نمودن دو عدد لامپ با استفاده از یک سوئیچ به شکل همزمان، میتوانیم از رله در نوع DPST بهره ببریم. در ادامه برای انجام عمل روشن و خاموش کردن متناوب دو لامپ با یک سوئیچ باید از رله های DPDT استفاده نماییم.
قابلیتهای رله پی ال سی فونیکس Phoenix Contact
با امکان عدد گذاری روی رله
عمر مفید بالا در رنج 20 میلیون قطع و وصل
تنوع در اتصالات سیم به شکل فنری، پیچی و فشاری
با قابلیت دریافت ولتاژ ورودی از 12 الی 220 ولت AC و DC
ایزولاسیون الکتریکی و الکترومغناطیسی میان سیگنال I/O
امکان کار با رله پی ال سی در نوع EMR یا همان الکترومغناطیسی با خروجی یک یا دو عدد کنتاکت
مقاوم در برابر جریان ناگهانی و هجومی تا رنج 30 آمپر و جریان دائم تا رنج 10 آمپر
امکان متصل کردن کانکتور connector (آداپتور Varioface) برای پل کردن 8 رله و همچنین اتصال آن به connector کابل flat و sub
برای اطلاع از قیمت و مدلهای مختلف رله PLC فونیکس کنتاکت، تماس بگیرید و از مشاوره تخصصی بهرهمند شوید.
کاربردهای اساسی و مهم رله PLC فونیکس
همانطور که قبلتر بیان کردیم، رله پی ال سی فونیکس نوعی سیستم و واسط قدرتمند میان کنترلر PLC و ورودی و خروجی تجهیزات است. این نوع رله به منظور جابهجایی، جدا کردن و همچنین تقویت کردن سیگنالهای برقی و الکترونیکی کارایی دارد. در واقع تجهیز رله پی ال سی قادر است به عنوان مدارهای محافظتی، مدار LOGIC و مدار تایمر کار کند. این رله در صنایع زیر مصارف بسیار زیادی دارد.
صنعت تولید خودرو
اتوماسیون ساختمان هوشمند برای کنترل سیستم روشنایی
سیستمهای ایمنی و حفاظتی
خط تولیدات و مونتاژ
جدا کردن سیگنال و همچنین تقویت فرمان در مدار کنترل
مزیتهای اصلی کار با رله PLC فونیکس Phoenix
مزایای اصلی انتخاب رله پی ال سی فونیکس در سیستم کنترل در زمینههای اتوماسیون صنعتی شامل موارد زیر است.
طراحی در نوع کامپکت و فشرده با امکان کار در فضاهای محدود
کنترلگر بارهای ضعیف در مدارات فرمان
جایگزین رله در نوع مکانیکی در مدارات با نیاز به کلید زدن مکرر
امکان ایجاد رابطه ایمن بین خروجی پی ال سی و تجهیزات دیگر
محافظ ایمن و دقیق پی ال سی
فراهم کننده عایق برقی و الکتریکی از طریق برقراری ارتباط ایمن بین تجهیزات مختلف
توانایی کنترل و نظارت مداوم و با دقت موتور الکتریکی و شیر برقیها
جابهجایی سیگنال به بخش ورودی پی ال سی جهت تجزیه و تحلیل دیتا و دادهها
قابلیت تغییر راحت و سریع
با امکانات اتصال ایمن و مطمئن به سیستم اتوماسیون و کنترل
عمر و دوام کاری بالا و کیفیت مناسب
قابلیت تعویض سریع رله از طریق سوکتهای خاص و بدون نیاز به انجام سیم کشیهای مجدد
طراحی و تولید در مدلهای دارای تایمر با خروجی در نوع ترانزیستوری
قابل نصب روی ریل دین
نکات مهم برای انتخاب و خرید رله PLC فونیکس Phoenix Contact
برای انتخاب رله فونیکس براساس پروژه مورد نظر، لازم است نکاتی را در نظر بگیرید.
رله PLC فونیکس کنتاکت Phoenix Contact در طیف وسیعی ارائه میشود. این تجهیز کاربردی برای توابع و متغیرهای گوناگونی همانند کلید و سوئیچینگ، تقویت، لاجیک و همچنین تایمر قابل استفاده است.
توجه به مشخصههای فنی رله همچون نوع ولتاژ، تعداد کنتاکت، نوع (کنتاکت باز و بسته)، نوع جریان و همچنین اتصالها و زمان سوئیچینگ
در نظر داشتن محیط عملیاتی رله چون موقعیت دما، وجود گرد و غبار، رطوبت، نوسان و ارتعاشات و تداخلات مغناطیسی
توجه به امکانات خاصتر رله چون حفاظت در مقابل قطب و اتصال معکوس، عایقبندی مطمئن، تجهیزات و وسایل جانبی و اطلاعات محصول
اهمیت و توجه به گواهینامه استاندارد بین المللی رله PLC فونیکس
برای خرید پی ال سی و اطلاع از قیمت رله پی ال سی فونیکس Phoenix Contact با مجموعه فنی مهندسی راک کنترل تماس بگیرید. مجموعه ما بهعنوان نمایندگی رله فونیکس کنتاکت کلیه محصولات این برند را با قیمت مناسب و ضمانت اصالت فیزیکی به فروش میرساند.
