کلید مینیاتوری هیوندای

لیست قیمت کلید مینیاتوری هیوندای (تیرماه 1405)

کلید مینیاتوری هیوندای چیست؟

کلید مینیاتوری هیوندای یک نوع کلید اتوماتیک حفاظت مدار است که برای قطع سریع جریان در برابر اضافه بار یا اتصال کوتاه طراحی شده است. این کلیدها در دسته‌ی MCB (Miniature Circuit Breaker)  قرار می‌گیرند و به طور ویژه‌ای برای محافظت از تجهیزات برقی صنعتی، تجاری و ساختمانی طراحی شده‌اند.
کلیدهای مینیاتوری هیوندای مطابق با استانداردهای بین‌المللی نظیر IEC 60898  و  IEC 60947-2 ساخته می‌شوند و از ضریب اطمینان بالایی برخوردار هستند.

وظایف اصلی کلید مینیاتوری هیوندای

کلید مینیاتوری هیوندای (Hyundai MCB) چند وظیفه‌ی کلیدی و حیاتی را در ایمنی و حفاظت سیستم‌های برق صنعتی و ساختمانی ایفا می‌کند. این سه وظیفه‌ی اصلی باعث می‌شود کلید مینیاتوری به عنوان مهم‌ترین تجهیزات حفاظت الکتریکی در سیستم‌های برقی مورد استفاده قرار بگیرد.

حفاظت در برابر اضافه بار (Overload Protection)

زمانی که جریان عبوری از مدار بیش از حد مجاز شود (مثلاً به دلیل مصرف بیش از حد یا خرابی تجهیزات)، سیم‌ها و تجهیزات داغ می‌شوند و این حرارت ممکن است به آتش سوزی منجر شود.
کلید مینیاتوری با تشخیص این اضافه جریان در مدت زمان مشخص، مدار را به طور خودکار قطع کرده و از آسیب جلوگیری می‌کند.

حفاظت در برابر اتصال کوتاه (Short Circuit Protection)

اتصال کوتاه زمانی رخ می‌دهد که مسیر ناخواسته‌ای با مقاومت بسیار کم بین دو نقطه از مدار ایجاد شود (مثلاً تماس مستقیم فاز و نول یا دو فاز با هم). این حالت باعث عبور جریان بسیار بالا در زمان بسیار کوتاه می‌شود که اگر کنترل نشود، خسارت‌های شدید و حتی انفجار به دنبال دارد.
کلید مینیاتوری هیوندای با مکانیسم مغناطیسی سریع، در کسری از ثانیه مدار را قطع کرده و از آسیب جلوگیری می‌کند.

قطع و وصل ایمن جریان در شرایط نرمال

علاوه بر عملکرد حفاظتی، کلید مینیاتوری به عنوان یک سوئیچ دستی نیز عمل می‌کند. کاربران می‌توانند در مواقع نیاز (مثلاً برای تعمیرات یا تعویض تجهیزات)، بدون این‌که به تجهیزات آسیب برسد یا خطری متوجه اپراتور باشد؛ جریان مدار را به صورت ایمن قطع یا وصل کنند.

انواع کلید مینیاتوری هیوندای

کلیدهای مینیاتوری هیوندای در مدل‌های مختلف و برای کاربردهای خاص طراحی می‌شوند:

انواع کلید مینیاتوری هیوندای از نظر منحنی قطع

• تیپ B : مناسب روشنایی و مصارف خانگی. در برابر اضافه جریان، حساس‌تر است.
• تیپ C : مناسب مصارف صنعتی متوسط مانند پمپ‌ها و موتورها
• تیپ D: مناسب بارهای القایی سنگین با جریان هجومی بالا مثل جرثقیل یا کمپرسور

انواع کلید مینیاتوری هیوندای از نظر تعداد پل

• تک پل (1P): برای قطع یک فاز از مدار.

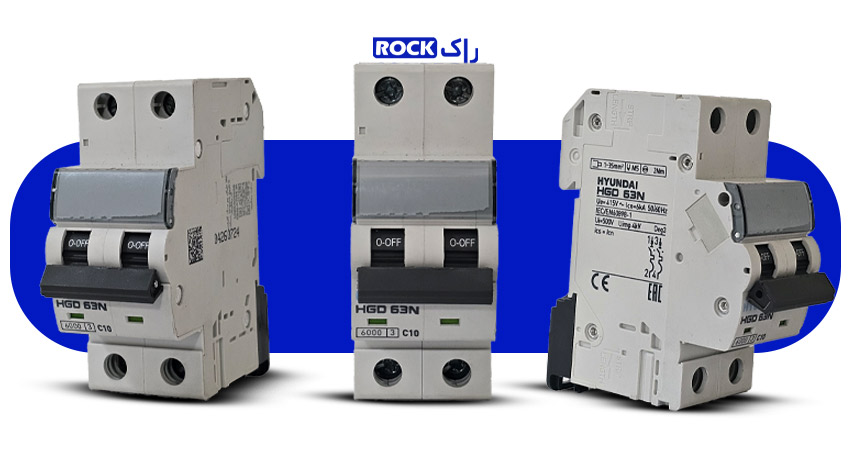

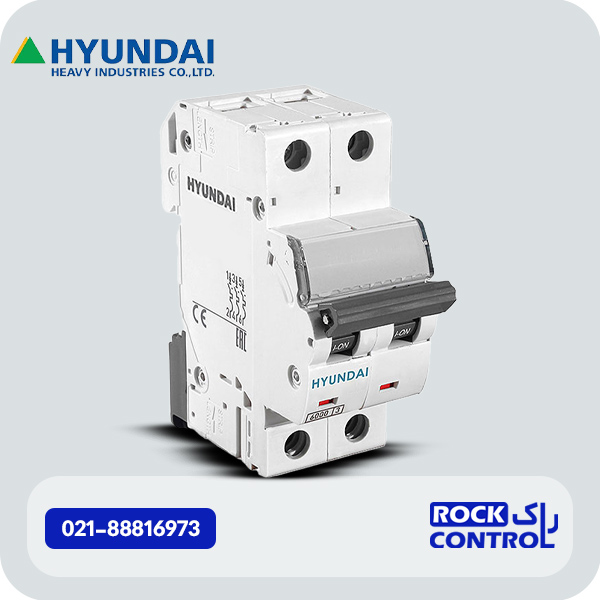

• دو پل (2P): برای قطع همزمان فاز و نول یا دو فاز.
• سه پل (3P): برای سیستم‌های سه فاز صنعتی.

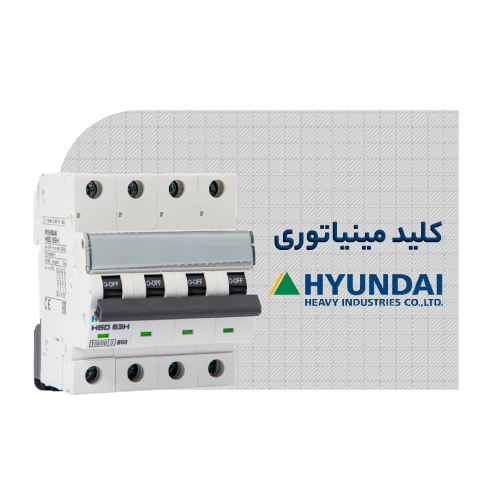

• چهار پل (4P): سه فاز به همراه نول برای حفاظت کامل.

قیمت کلید مینیاتوری هیوندای

قیمت کلید مینیاتوری هیوندای به چند عامل کلیدی وابسته است. بهتر است پیش از خرید کلید مینیاتوری هیوندای درباره پارامترهای مهم و متناسب با نوع کاربرد کلید هیوندای تحقیق کنید.

• آمپراژ: آمپراژهای بالاتر قیمت بیشتری دارند.
• تعداد پل: کلیدهای چندپل گران‌تر از تک پل هستند.
• ظرفیت قطع: کلیدهایی که توانایی قطع جریان‌های بالاتر را دارند مثلاً (10kA)، قیمت بیشتری دارند.

تفاوت کلید مینیاتوری هیوندای با سایر برندها

ویژگی‌های خاص کلید مینیاتوری هیوندای در مقایسه با برندهای دیگر، این کلیدها را از برندهای دیگر متمایز ساخته است. این ویژگی‌ها باعث شده است این کلیدها در پروژه‌های حساس صنعتی نیز مورد استفاده قرار بگیرند.

• مکانیزم سریع‌تر در قطع جریان در صورت بروز خطا
• طول عمر مکانیکی بالا (بیش از ۲۰۰۰۰ بار قطع و وصل)
• بدنه مقاوم در برابر حرارت و ضربه
• رعایت استانداردهای بین‌المللی در طراحی و ساخت

نکات مهم در انتخاب کلید مینیاتوری هیوندای

انتخاب صحیح کلید مینیاتوری برای عملکرد ایمن مدار بسیار حیاتی است. برای این کار باید مراحل زیر را با دقت طی کنید:

نوع بار الکتریکی را مشخص کنید (مقاومتی، القایی یا ترکیبی)

نوع باری که مدار قرار است تغذیه کند، مستقیماً در انتخاب منحنی قطع تاثیر دارد.

بار مقاومتی (مثل: بخاری برقی، لامپ‌های رشته‌ای): جریان راه‌اندازی ندارد. جریان مصرفی ثابت است.

بار القایی (مثل: موتورهای الکتریکی، ترانسفورماتورها): هنگام راه‌اندازی جریان لحظه‌ای بسیار زیادی می‌کشند (جریان هجومی).

بار ترکیبی مثلاً: سیستم‌های HVAC، ماشین‌آلات صنعتی : هم ویژگی‌های مقاومتی و هم ویژگی‌های القایی دارند.

شناخت دقیق بار باعث می‌شود کلید با منحنی قطع مناسب(B,C,D)  انتخاب شود و از قطع بی‌مورد یا آسیب دیدگی جلوگیری گردد.

شدت جریان مصرفی مدار را محاسبه کنید

جریان نامی مدار باید با دقت محاسبه شود تا کلیدی انتخاب شود که در بار کامل، مدار را به اشتباه قطع نکند و در عین حال از سیم‌کشی محافظت کند.

نوع منحنی قطع (B,C,D) را بر اساس ماهیت بار انتخاب کنید

منحنی قطع تعیین می‌کند کلید در چه مقدار اضافه جریان و با چه سرعتی مدار را قطع کند. اگر کلید با منحنی قطع مناسب انتخاب نشود، کلید یا بی‌دلیل مدار را قطع می‌کند یا نمی‌تواند از مدار محافظت کند.

منحنی B: حساس به اضافه جریان کم (۳ تا ۵ برابر جریان نامی)، مناسب بارهای مقاومتی.

منحنی C: حساسیت متوسط (۵ تا ۱۰ برابر جریان نامی)، مناسب بارهای القایی معمولی مثل موتورهای کوچک.

منحنی D: مناسب بارهای با جریان هجومی بالا (۱۰ تا ۲۰ برابر جریان نامی)، مثل موتورهای سنگین یا ترانس‌ها.

ظرفیت قطع جریان اتصال کوتاه را مطابق شرایط شبکه برق تعیین کنید

ظرفیت قطع، حداکثر جریان اتصال کوتاهی است که کلید می‌تواند بدون آسیب دیدن، مدار را قطع کند. ظرفیت قطع پایین‌تر از نیاز، خطرناک است و در صورت اتصال کوتاه شدید، علاوه بر آسیب دیدن کلید، به احتمال زیاد آتش سوزی رخ می‌دهد.این مقدار معمولاً در مشخصات کلید با kA (کیلوآمپر) بیان می‌شود.

• در تابلوهای ساختمانی معمولی ظرفیت 6Ka کافی است.
• در صنایع و تابلوهای اصلی بهتر است ظرفیت 10kA یا بالاتر انتخاب شود.

تعداد پل مناسب برای مدار خود انتخاب کنید

تعداد پل کلید به نوع مدار بستگی دارد. انتخاب کلید با تعداد پل مناسب، به حفاظت بهتر سیستم و سرویس و نگهداری بهتر کمک می‌کند.

تک پل(1P):  برای مدارهای تک فاز ساده (فقط قطع فاز)

دو پل(2P):  قطع همزمان فاز و نول، برای افزایش ایمنی

سه پل(3P):  حفاظت سه فاز، مخصوص موتورها و تجهیزات صنعتی سه فاز

چهار پل(4P):  سه فاز + نول؛ مناسب تابلوهای توزیع حساس

کاربردهای کلید مینیاتوری هیوندای

کلید مینیاتوری هیوندای با  هدف حفاظت از تجهیزات و افزایش ایمنی مدار، در موارد زیر کاربرد دارد:

• تابلو برق‌های صنعتی و کارخانه‌ای
• سیستم‌های برق ساختمانی (مسکونی و تجاری)
• محافظت از موتورهای الکتریکی کوچک
• تجهیزات توزیع برق اضطراری (UPS)

مشخصات فنی کلید مینیاتوری هیوندای

در ادامه برخی از مشخصات مهم که هنگام خرید باید بررسی شوند آورده شده است. شناخت این مشخصات کمک می‌کند کلید مناسب نیاز پروژه انتخاب شود.

• ولتاژ کاری: 230/400 ولت
• آمپراژ: 2 تا 125 آمپر
• ظرفیت قطع اتصال کوتاه: معمولاً 6kA یا 10kA
• منحنی عملکرد: تیپ‌های B، C یا D
• تعداد پل: 1P، 2P، 3P، یا 4P

استانداردهای کلید مینیاتوری هیوندای

کلیدهای هیوندای بر اساس این استانداردها تولید می‌شوند. داشتن این استانداردها، کیفیت و ایمنی کلیدهای هیوندای را تضمین می‌کند.

• IEC 60898: حفاظت در تأسیسات خانگی و مشابه
• IEC 60947-2: حفاظت در تأسیسات صنعتی
• گواهینامه CE اروپا: تطبیق با الزامات ایمنی اروپا
• RoHS: محدودیت استفاده از مواد خطرناک در ساختار

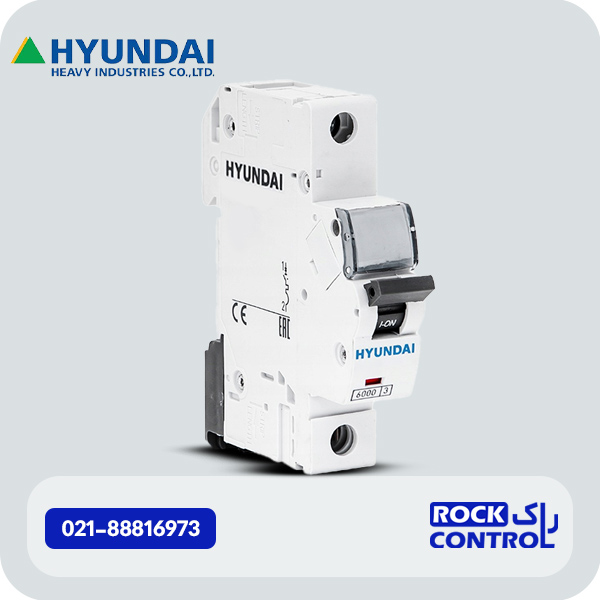

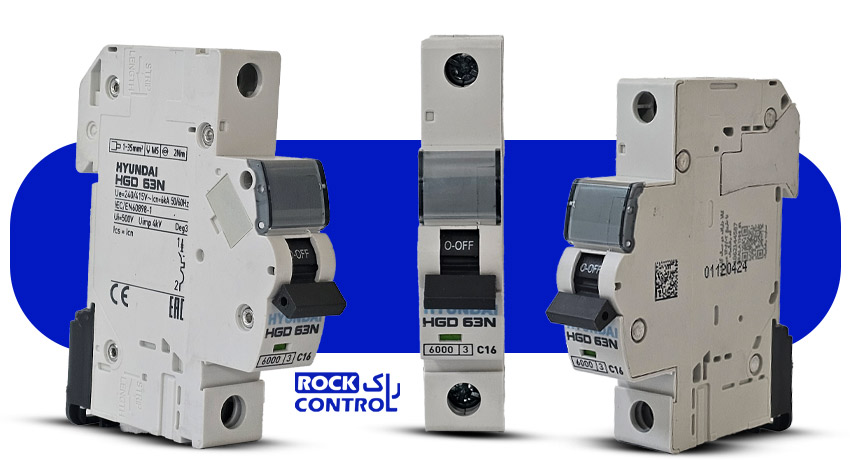

ویژگی‌های کلید مینیاتوری تک پل هیوندای

• مناسب حفاظت مدارهای تک فاز
• کاربرد در سیستم‌های روشنایی یا تجهیزات با بار سبک
• ابعاد کوچک و نصب آسان در تابلو برق

ویژگی‌های کلید مینیاتوری سه پل هیوندای

• حفاظت همزمان سه فاز
• مناسب برای تجهیزات سه فاز صنعتی
• جلوگیری از آسیب دیدن موتورها و دستگاه‌های صنعتی هنگام اتصال کوتاه یا اضافه بار

دفترچه راهنمای کلید مینیاتوری هیوندای

دفترچه راهنمای کلید مینیاتوریهویندای موارد زیر را شامل می‌شود.  مطالعه دفترچه راهنما قبل از نصب و استفاده کلید، به جلوگیری از خطاهای رایج و افزایش طول عمر کلید کمک می‌کند.

• دستورالعمل نصب صحیح (نحوه محکم کردن سیم‌ها و تنظیمات اولیه)
• راهنمای انتخاب مناسب کلید بر اساس نوع مصرف
• نکات ایمنی قبل و بعد از راه‌اندازی
• روش‌های تست عملکرد و رفع ایرادات احتمالی
• جدول‌های مشخصات فنی کامل

نمایندگی فروش کلید مینیاتوری هیوندای

انتخاب یک نمایندگی معتبر برای خرید تجهیزات الکتریکی، به ویژه کلید مینیاتوری، اهمیت زیادی دارد. خرید از نمایندگی‌های رسمی مزایای زیر را به همراه دارد:

اطمینان از اصالت کالا: تمام محصولات ارائه شده اصل و دارای تاییدیه‌های کیفی معتبر هستند.

دسترسی به تنوع کامل محصولات: انواع کلید مینیاتوری در رنج‌های مختلف ولتاژ، شدت جریان و منحنی قطع در دسترس است.

مشاوره تخصصی پیش از خرید: کارشناسان فنی آموزش دیده راهنمای شما برای انتخاب بهترین گزینه متناسب با پروژه شما هستند.

گارانتی و خدمات پس از فروش: نمایندگی‌های معتبر، ضمانت‌نامه رسمی و پشتیبانی فنی ارائه می‌دهند.

قیمت مناسب و رقابتی: به دلیل حذف واسطه‌ها، محصولات در نمایندگی‌ها معمولاً با قیمت پایین‌تر عرضه می‌شوند.

راک کنترل نمایندگی معتبر محصولات هیوندای در ایران

در راک کنترل، می‌توانید از مشاوره تخصصی پیش از خرید بهره‌مند شوید، از اصالت کالا اطمینان حاصل کنید و محصولات را با بهترین قیمت بازار تهیه کنید.

اگر به دنبال خرید مطمئن، مشاوره تخصصی، استعلام قیمت و خرید کلید مینیاتوری هیوندای با بهترین قیمت هستید، هم‌اکنون با کارشناسان ما در راک کنترل تماس بگیرید.
